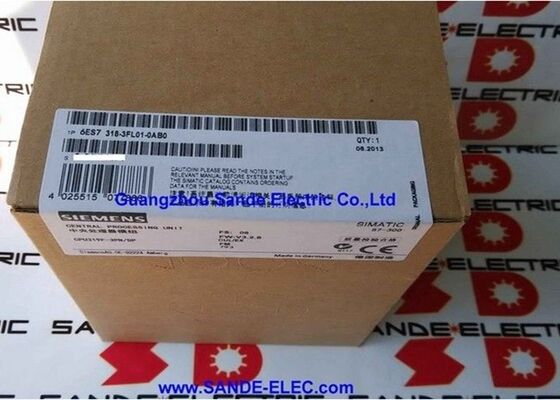

Siemens 6ES7318-3FL01-0AB0 | SIMATIC S7-300 CPU 319F-3 PN/DP — 2,5MB / MPI/DP + DP + PROFINET / Fail-Safe / Ισόχρονη / Απαιτείται κάρτα μνήμης Micro

Το ανώτατο όριο του εύρους CPU S7-300 — και γιατί το "F" έχει σημασία

Η CPU 319F-3 PN/DP βρίσκεται στην κορυφή της οικογένειας CPU SIMATIC S7-300. Το "319" προσδιορίζει την υψηλότερη κατηγορία απόδοσης στο S7-300: 2,5 MB μνήμης εργασίας — η μεγαλύτερη στη σειρά — με τρεις ανεξάρτητες διεπαφές επικοινωνίας που καλύπτουν MPI/DP, PROFIBUS DP master/slave και ενσωματωμένο PROFINET σε μία μονάδα CPU.

Το "F" είναι το καθοριστικό χαρακτηριστικό που το διαχωρίζει από την τυπική CPU 319-3 PN/DP. Προσδιορίζει μια CPU ασφαλή έναντι αστοχίας — μια πιστοποιημένη για να εκτελεί προγράμματα ασφαλείας γραμμένα με STEP 7 Safety Advanced και F-FB παράλληλα με το τυπικό πρόγραμμα χρήστη. Η CPU 319F-3 PN/DP μπορεί να εφαρμόσει Λειτουργίες με όργανα ασφαλείας έως και SIL 3 (IEC 61508) και PL e (ISO 13849) σε συνδυασμό με περιφερειακά PROFIsafe F στις διεπαφές PROFIBUS DP ή PROFINET.

Για εφαρμογές μηχανών και διεργασιών όπου η λειτουργική ασφάλεια είναι μέρος του αρχικού σχεδιασμού — δεν προστίθεται εκ των υστέρων με ενσύρματα ρελέ ασφαλείας — η F-CPU είναι ο ελεγκτής που χειρίζεται τόσο την τυπική λογική μηχανής όσο και την πιστοποιημένη λογική ασφάλειας από την ίδια μονάδα.

Βασικές Προδιαγραφές

Τρεις διεπαφές — Ανεξάρτητα κανάλια επικοινωνίας

Η διαμόρφωση τριών διεπαφών δεν είναι πλεονασμός για το ίδιο δίκτυο — καθεμία εξυπηρετεί διαφορετικό σκοπό επικοινωνίας:

MPI/DP (1η διεπαφή):Προγραμματισμός πρόσβασης τερματικού, συνδέσεις HMI μέσω MPI ή λειτουργία κύριας/υποτελούς λειτουργίας PROFIBUS DP. Σε εγκαταστάσεις όπου η CPU 319F-3 συνδέεται ταυτόχρονα με έναν πίνακα χειριστή (over MPI) και με ένα δίκτυο συσκευών πεδίου PROFIBUS DP, και οι δύο συνδέσεις χρησιμοποιούν αυτήν τη μοναδική διεπαφή.

PROFIBUS DP (2η διεπαφή):Ένα δεύτερο, ανεξάρτητο δίκτυο PROFIBUS DP. Ο διαχωρισμός ομάδων συσκευών πεδίου σε δύο δίκτυα DP — για παράδειγμα, μονάδες δίσκου σε ένα τμήμα και σταθμούς I/O σε άλλο — διατηρείται σε αντίθεση με τα προφίλ κυκλοφορίας εκτός του ίδιου διαύλου και απλοποιεί την απομόνωση σφαλμάτων.

PROFINET (3η διεπαφή):Επικοινωνία PROFINET IO, S7 που βασίζεται σε Ethernet μέσω Ethernet και συνδέσεις SCADA/HMI μέσω Ethernet. Η ενσωματωμένη θύρα PROFINET εξαλείφει την ανάγκη για ξεχωριστή μονάδα επεξεργαστή επικοινωνίας CP 343-1 στο rack — εξοικονομώντας μια υποδοχή και μειώνοντας την πολυπλοκότητα του συστήματος.

Ισόχρονη λειτουργία — Χρονισμός ακριβείας για εφαρμογές κίνησης

Η ισόχρονη λειτουργία στη CPU 319F-3 PN/DP συγχρονίζει τον κύκλο σάρωσης PLC με τον κύκλο διαύλου PROFIBUS DP ή PROFINET σε σχέση κλειδώματος φάσης. Κάθε σάρωση, δεδομένα εισόδου λαμβάνονται σε μια επακριβώς καθορισμένη φάση του κύκλου διαύλου, το πρόγραμμα εκτελείται και οι έξοδοι μεταδίδονται σε μια επακριβώς καθορισμένη φάση — όλα χρονομετρημένα στην ίδια πηγή ρολογιού. Για έλεγχο κίνησης υψηλής ταχύτητας, συντονισμένες εφαρμογές πολλαπλών αξόνων και μετρήσεις ακριβείας όπου τα δεδομένα πρέπει να ληφθούν σε μια αναπαραγώγιμη φάση κύκλου μηχανής, αυτός ο ντετερμινιστικός χρονισμός εξαλείφει την απόκτηση δεδομένων μεταβλητής καθυστέρησης της τυπικής ασύγχρονης λειτουργίας.

FAQ

Ε1: Τι σημαίνει η ονομασία "F" για την CPU 319F-3 και σε τι διαφέρει από την τυπική CPU 319-3;

Το "F" προσδιορίζει μια CPU που είναι ασφαλής για σφάλματα, ικανή να εκτελεί προγράμματα ασφαλείας χρησιμοποιώντας το STEP 7 Safety Advanced και τα F-FB της Siemens. Το πρόγραμμα ασφαλείας εκτελείται σε ένα προστατευμένο περιβάλλον χρόνου F-runtime παράλληλα με το τυπικό πρόγραμμα χρήστη, με πρόσβαση στα περιφερειακά PROFIsafe F στις διεπαφές DP ή PROFINET. Η τυπική CPU 319-3 εκτελεί μόνο τυπικά προγράμματα — δεν μπορεί να εκτελέσει πιστοποιημένη λογική ασφάλειας. Εάν η εγκατεστημένη εφαρμογή περιλαμβάνει ένα πρόγραμμα ασφαλείας, η CPU 319F-3 είναι η απαιτούμενη αντικατάσταση. η παραλλαγή που δεν είναι F δεν μπορεί να υποκαταστήσει.

Ε2: Αντικαθιστά το ενσωματωμένο PROFINET την ανάγκη για CP 343-1 στο ράφι;

Ναί. Η ενσωματωμένη διεπαφή PROFINET της CPU 319F-3 PN/DP καλύπτει τη λειτουργία του ελεγκτή PROFINET IO, την επικοινωνία S7 μέσω Ethernet και τις συνδέσεις HMI μέσω Ethernet — τις ίδιες λειτουργίες που θα παρείχε ένα CP 343-1. Δεν απαιτείται επιπλέον CP 343-1 για τις τυπικές ανάγκες επικοινωνίας PROFINET μιας εγκατάστασης CPU 319F-3. Αυτό ελευθερώνει μια υποδοχή rack σε σύγκριση με τον συνδυασμό CPU 319-3 (χωρίς ενσωματωμένο PROFINET) + CP 343-1.

Ε3: Ποια είναι η χωρητικότητα της κάρτας Micro Memory που απαιτείται;

Η χωρητικότητα εξαρτάται από το μέγεθος του προγράμματος. Οι κάρτες Micro Memory Siemens για S7-300 είναι διαθέσιμες σε χωρητικότητες 64KB, 128KB, 512KB, 2MB και 4MB. Για την CPU 319F-3 με μνήμη εργασίας 2,5 MB και πλήρες πρόγραμμα ασφάλειας παράλληλα με το τυπικό πρόγραμμα, η κατάλληλη προδιαγραφή MMC 4 MB είναι στις περισσότερες διαμορφώσεις. Επιβεβαιώστε την απαιτούμενη χωρητικότητα από το αντίγραφο ασφαλείας του έργου STEP 7 του εγκατεστημένου συστήματος πριν προμηθευτείτε την κάρτα.

Ε4: Μπορεί η ισόχρονη λειτουργία να χρησιμοποιηθεί και στο PROFIBUS DP και στο PROFINET ταυτόχρονα;

Το ρολόι ισοχρονισμένης λειτουργίας προέρχεται από την επιλεγμένη διεπαφή συγχρονισμού — PROFIBUS DP ή PROFINET. Και οι δύο διεπαφές δεν μπορούν να είναι ισόχρονες κύριες ταυτόχρονα στην τυπική διαμόρφωση. μία διεπαφή παρέχει την πηγή ρολογιού για τον συγχρονισμένο κύκλο. Το τυπικό πλαίσιο οργάνωσης μπλοκ OB61 στο ΒΗΜΑ 7 διαχειρίζεται την εκτέλεση ισόχρονης σάρωσης σε σχέση με τον κύκλο της επιλεγμένης διεπαφής.

Ε5: Από πού προέρχεται το 6ES7318-3FL01-0AB0;

Ως ανταλλακτικό Siemens, μέσω των καναλιών εξυπηρέτησης της Siemens (Siemens Industry Mall, κέντρα εξυπηρέτησης) και της καθιερωμένης αγοράς ανταλλακτικών S7-300 CPU — αντιπρόσωποι ανταλλακτικών βιομηχανικού αυτοματισμού και δοκιμασμένοι πλεονάζοντες προμηθευτές. Η ονομασία CPU 319F (ασφαλής έναντι αστοχίας) είναι μια συγκεκριμένη κατηγορία πιστοποίησης. επιβεβαιώστε τον χαρακτηρισμό F από την ετικέτα της εγκατεστημένης μονάδας πριν αποδεχτείτε την αντικατάσταση. Μια τυπική CPU 319-3 δεν μπορεί να υποκαταστήσει σε μια εφαρμογή ασφαλείας.
