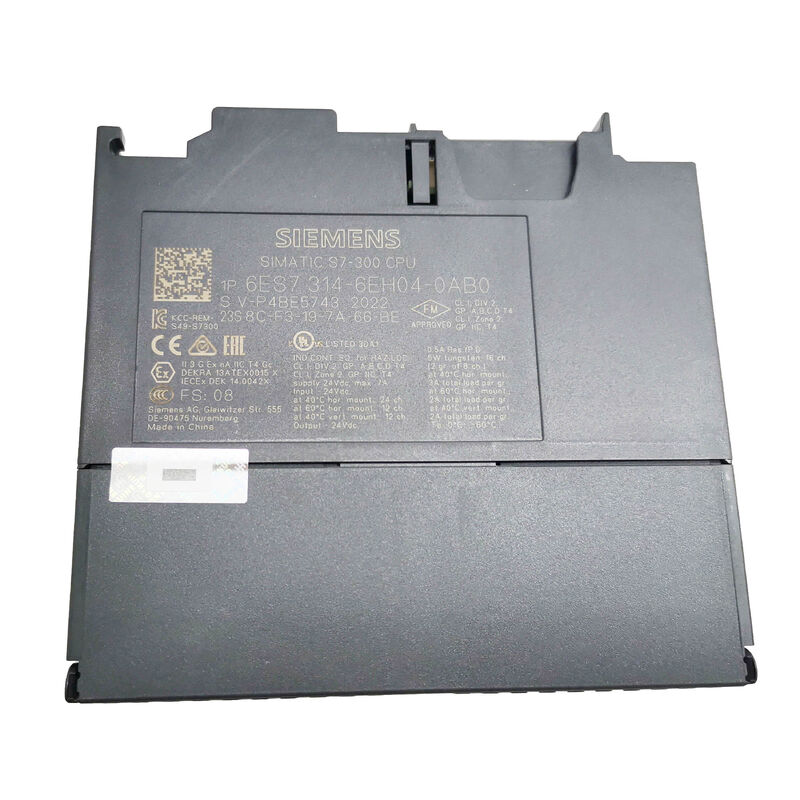

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Επισκόπηση

Το 6ES7314-6EH04-0AB0 είναι μια συμπαγής CPU SIMATIC S7-300 CPU 314C-2 PN/DP κατασκευασμένη για συστήματα ελέγχου που χρειάζονται τοπικές Εισόδους/Εξόδους (I/O), αναλογική επεξεργασία, δυνατότητα γρήγορης μέτρησης και επικοινωνία Ethernet σε έναν κεντρικό επεξεργαστή.

Η Siemens περιγράφει αυτό το μοντέλο με 192 KB μνήμης εργασίας, 24 ψηφιακές εισόδους, 16 ψηφιακές εξόδους, 4 αναλογικές εισόδους, 2 αναλογικές εξόδους, 1 είσοδο Pt100, 4 μετρητές υψηλής ταχύτητας στα 60 kHz, μια διεπαφή MPI/DP στα 12 Mbit/s, και μια διεπαφή PROFINET με ενσωματωμένο διακόπτη 2 θυρών.

Η Siemens αναφέρει επίσης μια ενσωματωμένη τροφοδοσία 24 V DC, 2 × μπροστινούς συνδέσμους 40 ακίδων, και μια απαίτηση για κάρτα Micro Memory Card για αυτήν την CPU.

Αυτό το προφίλ υλικού τοποθετεί την CPU 314C-2 PN/DP σε ισχυρή θέση για συμπαγείς αλλά λειτουργικά πυκνούς πίνακες αυτοματισμού. Συνδυάζει λογικό έλεγχο, τοπική διαχείριση σημάτων, δικτυακή επικοινωνία και ειδικά χαρακτηριστικά πλευράς μηχανής μέσα σε ένα σώμα CPU S7-300.

Στην πρακτική χρήση σε ντουλάπα, αυτό μειώνει την ανάγκη για πολλαπλές ξεχωριστές μονάδες σήματος όταν η μηχανή ταιριάζει ήδη στη συμπαγή δομή CPU της κλάσης 314C. Η Siemens αναγνωρίζει επίσης αυτόν τον ακριβή αριθμό εξαρτήματος ως υλικό αντικατάστασης στην οικογένεια S7-300.

Τεχνικά Δεδομένα

Αξία Εφαρμογής

Αυτή η CPU ταιριάζει σε συμπαγή αυτοματισμό μηχανών, πίνακες ελέγχου OEM, συστήματα διαχείρισης, εξοπλισμό συσκευασίας, και άλλες εγκαταστάσεις S7-300 όπου ο ελεγκτής πρέπει να συνδυάζει κεντρική λογική με ένα σημαντικό μείγμα ενσωματωμένων I/O.

Τα ενσωματωμένα αναλογικά κανάλια, η δυνατότητα Pt100 και οι μετρητές υψηλής ταχύτητας την καθιστούν ιδιαίτερα χρήσιμη σε μηχανές που χρειάζονται άμεση διαχείριση σημάτων και γρήγορη μέτρηση χωρίς άμεση επέκταση σε ένα ευρύτερο σύνολο μονάδων.

Η διεπαφή PROFINET με τον ενσωματωμένο διακόπτη 2 θυρών υποστηρίζει επίσης σύγχρονη δικτυακή ενσωμάτωση εντός μιας καθιερωμένης αρχιτεκτονικής S7-300.

Σημειώσεις Επιλογής

Τα βασικά σημεία προς επαλήθευση είναι η ονομασία CPU 314C-2 PN/DP, η 192 KB μνήμης εργασίας, το ακριβές ενσωματωμένο μείγμα I/O, η δομή διεπαφής PROFINET + MPI/DP, και η απαίτηση για 2 × μπροστινούς συνδέσμους 40 ακίδων συν μια κάρτα Micro Memory Card.

Αυτά τα χαρακτηριστικά καθορίζουν εάν η μονάδα ταιριάζει στην αρχική εγκατεστημένη διαμόρφωση S7-300.

Συχνές Ερωτήσεις

Ε1: Τι είδους CPU είναι η 6ES7314-6EH04-0AB0;
Είναι μια συμπαγής CPU SIMATIC S7-300 CPU 314C-2 PN/DP. Η Siemens την ταξινομεί ως συμπαγή επεξεργαστή με ενσωματωμένα ψηφιακά και αναλογικά I/O, ενσωματωμένους μετρητές υψηλής ταχύτητας, επικοινωνία MPI/DP και δικτύωση PROFINET.

Αυτό σημαίνει ότι δεν είναι απλώς μια κεντρική CPU χωρίς τοπικά σήματα. είναι ένας ελεγκτής με σημαντική ενσωματωμένη συνδεσιμότητα διαδικασίας.

Ε2: Γιατί αυτή η CPU διαφέρει από μια τυπική μη-συμπαγή CPU S7-300;
Αυτό το μοντέλο περιλαμβάνει σημαντικό ενσωματωμένο υλικό που οι τυπικές κεντρικές CPU συχνά δεν παρέχουν στην ίδια μορφή.

Η Siemens αναφέρει 24 DI, 16 DO, 4 AI, 2 AO, 1 Pt100, και 4 μετρητές υψηλής ταχύτητας μέσα στην ίδια την CPU.

Αυτό έχει σημασία στο σχεδιασμό μηχανών, επειδή ο ελεγκτής μπορεί να καλύψει μεγαλύτερο μέρος του φόρτου εργασίας σημάτων και μέτρησης χωρίς να προσθέσει ξεχωριστές μονάδες για κάθε λειτουργία.

Ε3: Ποια είναι η σημασία της διεπαφής PROFINET με διακόπτη 2 θυρών;
Επιτρέπει στην CPU να συμμετέχει απευθείας σε δίκτυα αυτοματισμού βασισμένα σε Ethernet, διατηρώντας παράλληλα τη συμπαγή μορφή S7-300.

Ο ενσωματωμένος διακόπτης 2 θυρών είναι μέρος της δημοσιευμένης δομής υλικού, η οποία είναι χρήσιμη όταν το δίκτυο της μηχανής έχει ήδη σχεδιαστεί γύρω από αυτήν την CPU και την ενσωματωμένη σύνδεση PROFINET.

Η διατήρηση της ίδιας διάταξης επικοινωνίας είναι σημαντική σε εργασίες αντικατάστασης.

Ε4: Γιατί είναι σημαντική η απαίτηση για κάρτα Micro Memory Card;
Η Siemens δηλώνει ρητά ότι απαιτείται κάρτα Micro Memory Card για αυτήν την CPU. Αυτή η απαίτηση αποτελεί μέρος της εγκατεστημένης διαμόρφωσης υλικού και θα πρέπει να επιβεβαιωθεί πριν από την έναρξη λειτουργίας ή την αντικατάσταση.

Είναι ένα βασικό σημείο συμβατότητας, όχι μια προαιρετική λεπτομέρεια αξεσουάρ.

Ε5: Τι πρέπει να ελεγχθεί πριν από την παραγγελία;
Επιβεβαιώστε τον εγκατεστημένο αριθμό εξαρτήματος, επαληθεύστε ότι η μηχανή απαιτεί CPU 314C-2 PN/DP, ελέγξτε τις απαιτήσεις των ενσωματωμένων I/O και βεβαιωθείτε ότι το υπάρχον σύστημα βασίζεται στο ίδιο MPI/DP, PROFINET, μπροστινό συνδετήρα, και κάρτα Micro Memory Card δομή.

Αυτά τα στοιχεία καθορίζουν εάν η αντικατάσταση ταιριάζει στον αρχικό ρόλο του ελεγκτή.
