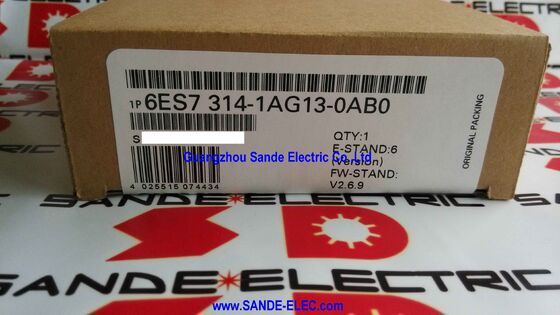

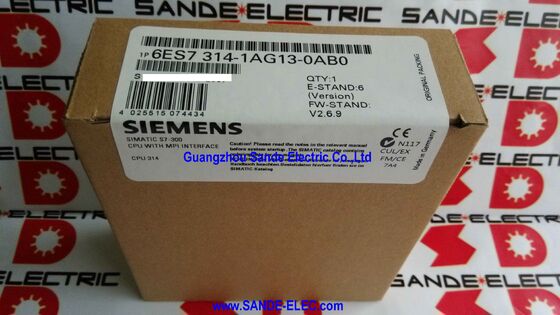

Συμμετέχουσα μονάδα SIMATIC με MPI INTERFACE 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0∙ SIMATIC S7-300 CPU 314 ∙ 96KB Εργασιακή μνήμη / MPI / Ενσωματωμένη παροχή συνεχούς ρεύματος 24V / Απαιτείται κάρτα μνήμης / ανταλλακτικό

Η CPU 314 ∙ Το μεσαίου εύρους S7-300 Workhorse

Η CPU 314 καταλαμβάνει το παραγωγικό μέσο της σειράς CPU SIMATIC S7-300.Πάνω από αυτό είναι οι πιο υψηλής απόδοσης CPU 315 και 317 παραλλαγές με μεγαλύτερες μνήμες και PROFIBUS DP διεπαφέςΗ μνήμη εργασίας 96KB του CPU 314 και το προφίλ επικοινωνίας μόνο MPI το τοποθετούν ακριβώς εκεί που το σχεδίασε η Siemens:μονωτά συστήματα ελέγχου με βάση τα ράκ με μέτρια πολυπλοκότητα, στα οποία το πρόγραμμα χωρά άνετα εντός των 96KB και όλες οι επικοινωνίες δικτύου διέρχονται μέσω της διεπαφής MPI ̇ τερματικών προγραμματισμού, συνδέσεις HMI και ανταλλαγή δεδομένων μεταξύ των CPU.

Σε αντίθεση με τις συμπαγές CPU S7-300 (CPU 312C, CPU 313C, CPU 314C-2) που ενσωματώνουν ενσωματωμένα ψηφιακά και αναλογικά κανάλια I/O απευθείας στο περίβλημα της CPU, η CPU 314 είναι μια καθαρή μονάδα επεξεργασίας.Όλες οι I/O χειρίζονται από ξεχωριστές ενότητες σήματος στο ράκ S7-300. Πρόκειται για την τυποποιημένη αρθρωτή αρχιτεκτονική για τον έλεγχο μηχανών μεσαίου μεγέθους, τα πάνελ υποστήριξης διαδικασιών και τα συστήματα αυτοματισμού κοινής ωφέλειας, όπου ο αριθμός και ο τύπος I/O καθορίζονται από τις εγκατεστημένες ενότητες σήματος,Όχι από αυτό που είναι ενσωματωμένο στην CPU.

Βασικές προδιαγραφές

MPI Η διεπαφή που καθόρισε την μηχανική του S7-300

Το MPI (Multi-Point Interface) είναι η σύνδεση επικοινωνίας της CPU 314 με τον έξω κόσμο.Το MPI μεταφέρει συνδέσεις στο τερματικό προγραμματισμού (PG/PC) για την φόρτωση/κατάθεση προγράμματος STEP 7, συνδέσεις πίνακα HMI (OP/TP) για δεδομένα οθόνης χειριστή και ανταλλαγή δεδομένων CPU-CPU (NetRead/NetWrite) μεταξύ CPU S7-300 σε διασυνδεδεμένα συστήματα ράκι.

Το MPI δεν είναι το PROFIBUS, χρησιμοποιεί το ίδιο φυσικό υλικό RS-485 αλλά ένα διαφορετικό πρωτόκολλο και ένα σημαντικά μικρότερο μέγιστο μήκος καλωδίου.Για εγκαταστάσεις στις οποίες η επικοινωνία με τις συσκευές πεδίου απαιτεί PROFIBUS DP, η διαμόρφωση μόνο MPI της CPU 314 σημαίνει ότι ένας επεξεργαστής επικοινωνίας CP 342-5 πρέπει να προστεθεί στο ράκ για να παρέχει τη βασική λειτουργία DP.

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

Ενσωματωμένη παροχή συνεχούς ρεύματος 24V ∆εν απαιτείται ξεχωριστό PS 307 για την CPU

Η ενσωματωμένη παροχή συνεχούς ρεύματος 24 V στην CPU 314 συνδέεται απευθείας με την τροφοδοτική γραμμή 24 V συνεχούς ρεύματος του πάνελ, ανεξάρτητα από τη μετατροπή ρεύματος ρεύματος από ρεύμα ρεύματος της μονάδας τροφοδοσίας PS 307.Η CPU αντλεί την ισχύ λειτουργίας της από 24V DC ̇ το PS 307 εξακολουθεί να απαιτείται για την τάση λεωφορείου ράκ και την τροφοδοσία μονάδας I / O πεδίου, αλλά η ίδια η CPU τροφοδοτείται απευθείας από την παροχή συνεχούς ρεύματος 24V και όχι μέσω ξεχωριστής σύνδεσης από το σιδηρόδρομο του PS 307.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της CPU 314 και της CPU 315-2 DP και πότε πρέπει να προσδιοριστεί η κάθε μία;

Η CPU 314 διαθέτει 96KB μνήμη εργασίας και επικοινωνία μόνο με MPI, χωρίς PROFIBUS DP master. Η CPU 315-2 DP διαθέτει 128KB μνήμη εργασίας και μια ολοκληρωμένη διεπαφή master / slave PROFIBUS DP εκτός από το MPI.Προσδιορίστε τη CPU 314 όταν η εφαρμογή χωράει εντός των 96KB και όλες οι πεδινές I/O είναι μέσω τοπικών μονάδων ράκ ή απομακρυσμένης επέκτασης ράκ συνδεδεμένης με MPI. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

Ε2: Είναι η CPU 314 μια συμπαγή CPU με ενσωματωμένη I/O;

Οχι. Η CPU 314 είναι ένας καθαρός επεξεργαστής ράκ ∙ χωρίς ενσωματωμένα ψηφιακά ή αναλογικά κανάλια I/O. Όλες οι I/O παρέχονται από ξεχωριστές μονάδες σήματος S7-300 (SM) που εγκαταστάθηκαν στο ράκ παράλληλα με την CPU.Οι συμπαγείς CPUs (CPU 314C-2 PN/DPΗ διάταξη ράκα και όλες οι διευθύνσεις I/O στο εγκατεστημένο πρόγραμμα βασίζονται στις ξεχωριστές ενότητες σήματος.

Ε3: Μπορεί η κάρτα μνήμης μικρού τύπου από την αποτυχημένη CPU 314 να χρησιμοποιηθεί απευθείας σε μονάδα αντικατάστασης;

Ναι, αυτή είναι η τυποποιημένη διαδικασία ανάκτησης προγράμματος.Η CPU αντικατάστασης φορτώνει το πρόγραμμα από το MMC κατά την εκκίνηση χωρίς τερματικό προγραμματισμού. Επιβεβαιώστε ότι το MMC είναι άθικτο (χωρίς φυσική βλάβη, χωρίς έκθεση σε ηλεκτροστατική εκφόρτιση) πριν από τη μεταφορά.Βεβαιωθείτε ότι το πρόγραμμα διαβάζεται σωστά μετά την πρώτη ενεργοποίηση.

Ε4: Πόσους κόμβους μπορεί να υποστηρίξει το δίκτυο MPI με την CPU 314;

Το δίκτυο MPI υποστηρίζει έως και 32 κόμβους, με διευθύνσεις 0?? 31. Η διεύθυνση 0 προορίζεται συνήθως για το τερματικό προγραμματισμού, η διεύθυνση 2 για τον CPU.άλλες CPU S7-300 στο ίδιο τμήμα MPIΤο μέγιστο μήκος καλωδίου για MPI σε 187,5 kbit/s είναι 50m ανά τμήμα, σε 12 Mbit/s το μέγιστο είναι 50m χωρίς επαναλήπτες.Οι επαναλήπτες RS-485 επεκτείνουν την εμβέλεια.

Ε5: Από πού προέρχεται το 6ES7314-1AG13-0AB0;

Ως ανταλλακτικό της Siemens, μέσω των καναλιών εξυπηρέτησης της Siemens και της καθιερωμένης αγοράς ανταλλακτικών S7-300 ∙ εμπόρων εξαρτημάτων βιομηχανικής αυτοματοποίησης και δοκιμασμένων προμηθευτών πλεονάσματος.Η CPU 314 στην AG13 και τις παρακείμενες αναθεωρήσεις είναι μία από τις πιο ευρέως χρησιμοποιούμενες CPU S7-300 παγκοσμίως.Επιβεβαιώστε την ονομασία CPU 314 (όχι τη συμπαγή παραλλαγή CPU 314C) από την ετικέτα της εγκατεστημένης μονάδας πριν από την παραγγελία.Μεταφέρετε την κάρτα μνήμης από την αρχική μονάδα στην αντικατάσταση.
