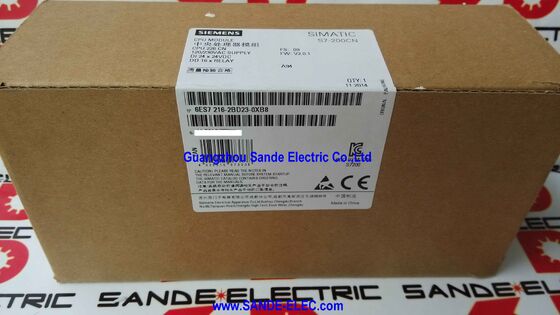

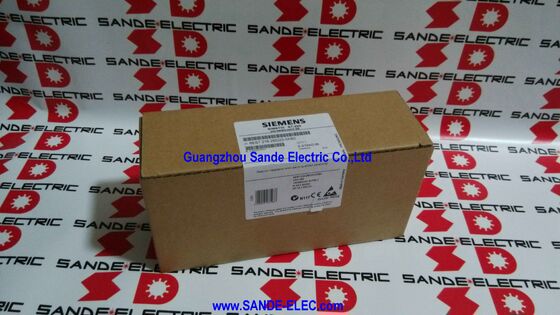

CPU 226 COMPACT UNIT 6ES7216-2BD23-0XB0 6ES7 216-2BD23-0XB0 6ES7216-2BD23-OXBO

Σίμενς 6ES7216-2BD23-0XB0∙ SIMATIC S7-200 CPU 226 ∙ AC παροχή / 24 DC εισόδους / 16 αναμεταδιδόμενες εξόδους / 16KB πρόγραμμα / 2 × RS-485 / διακοπή ανταλλακτικών

CPU 226 Η μεγαλύτερη S7-200 σε ένα περίβλημα

Η CPU 226 είναι ο πιο υψηλής χωρητικότητας συμπαγής ελεγκτής στη σειρά S7-200.Είκοσι τέσσερις ψηφιακές εισόδους και 16 εξόδους αναμεταδόσεων ενσωματωμένες απευθείας στο περίβλημα του CPU Για εφαρμογές ελέγχου μηχανών που χωρούν εντός αυτού του αριθμού I/O, η CPU 226 παρέχει μια πλήρη λύση χωρίς καμία ενότητα επέκτασης.

Η έκδοση ισχύος εναλλασσόμενου ρεύματος αντλεί την ισχύ λειτουργίας της απευθείας από το δίκτυο 100 ̇ 230 V εναλλασσόμενου ρεύματος.Αυτό εξαλείφει την ανάγκη για ξεχωριστή παροχή ενέργειας 24V DC για τη CPU σε πάνελ όπου το δίκτυο AC είναι η κύρια διανομή ισχύοςΟι ευρύτεροι πίνακες που χρησιμοποιούν τροφοδοσία εναλλασσόμενου και συνεχούς ρεύματος εξακολουθούν να ωφελούνται από λιγότερα συστατικά, απλούστερη σχεδίαση.

Δεκαέξι έξοδοι ρελέ καλύπτουν το ευρύτερο φάσμα φορτίων: σπείρες εκκίνησης κινητήρα σε 230V AC, σφραγίδες ηλεκτροσόκ σε 24V DC,Δείκτες ενδείξεων σε μικτές τάσεις όλα συνδεδεμένα με επαφές ρελέα χωρίς προβλήματα αντιστοίχισης τάσης ή παρεμβάσεις υλικούΟι επαφές του ρελέ απομονώνονται γαλβανικά από την τροφοδοσία λογικής της CPU, προστατεύοντας το PLC από τις μεταβατικές τάσεις επιπέδου πεδίου στην πλευρά φορτίου.

Δύο θύρες RS-485 είναι η ραχοκοκαλιά της επικοινωνίας. Η θύρα 1 είναι η σύνδεση προγραμματισμού PPI για το STEP 7 Micro/WIN. Η θύρα 2 είναι προγραμματιζόμενη από τον χρήστη λειτουργεί στο PPI για τα πάνελ HMI,Modbus RTU για κινητήρες και όργανα, ή Freeport για προσαρμοσμένες συσκευές πρωτόκολλου ASCII. Με 7 διαθέσιμες υποδομές ενότητες επέκτασης (το μέγιστο στην οικογένεια S7-200),η CPU 226 αναβαθμίζεται για να χειρίζεται μεγαλύτερες εγκαταστάσεις όταν η ενσωματωμένη I/O δεν επαρκεί.

Βασικές προδιαγραφές

Σενάρια εφαρμογής

Συστήματα συσκευασίας και μεταφοράς:Η υψηλή τοπική μέτρηση I / O διαχειρίζεται εισροές αισθητήρων, επαγγέλτες κινητήρων, πύλες απόρριψης και δείκτες.

οθόνη ή πίνακα HMI χωρίς να καταναλώνεται πύλη προγραμματισμού.

Σταθμοί αντλίας και έλεγχος κοινής ωφέλειαςΟι επαφές πίεσης, επιπέδου και ροής συνδέονται με 24 εισόδους· οι επαφές του κινητήρα της αντλίας και τα ηλεκτροσόκ βαλβίδας συνδέονται με τις εξόδους ρελέ.Η τροφοδοσία με εναλλασσόμενο ρεύμα απλοποιεί τον σχεδιασμό των πάνελ για εγκαταστάσεις χωρίς διανομή συνεχούς ρεύματος 24V.

Διαδικασίες συνδεδεμένες με Modbus:Η προγραμματιζόμενη από τον χρήστη θύρα RS-485 τρέχει το Modbus RTU master σε ένα κινητήρα μεταβλητής ταχύτητας, μετρητή ενέργειας,ή τηλεχειριζόμενος αναλογικός πομπός ̇ χειρίζεται μέσω της βιβλιοθήκης Modbus του Micro/WIN χωρίς προσαρμοσμένο κώδικα.

Συντήρηση μηχανών Legacy S7-200:Η CPU 226 αναπτύχθηκε εκτενώς κατά τη δεκαετία του 2000.ελαχιστοποίηση του χρόνου επανεκκίνησης και τροποποίησης του προγράμματος.

Γενικές ερωτήσεις

Ε: Ποιο είναι το συμπέρασμα -0XB0 και πώς διαφέρει από το -0XA0;

Το -0XB0 είναι μια παραγόμενη στην Κίνα παραλλαγή S7-200 με πιστοποίηση CE.Και τα δύο είναι ηλεκτρικά και λειτουργικά πανομοιότυπαΟι εν λόγω συσκευές είναι άμεσες υποκατάστατες για τις περισσότερες εφαρμογές, επιβεβαιώστε την απαίτηση πιστοποίησης για τον τόπο εγκατάστασης.

Ε2: Ποιες ενότητες επέκτασης είναι συμβατές και πόσες μπορούν να προστεθούν;

Μέχρι και 7 μονάδες επέκτασης συνδέονται μέσω της δεξιάς πλευράς της λεωφορείας επέκτασης.και ειδικές ενότητεςΗ CPU 226 υποστηρίζει την πλήρη μέγιστη χωρητικότητα επτά μονάδων, τη μεγαλύτερη χωρητικότητα επέκτασης στην οικογένεια S7-200.

Ε3: Ποιο περιβάλλον προγραμματισμού απαιτείται;

ΣΤΗΜΑ 7 Micro/WIN το ειδικό λογισμικό S7-200. Ούτε το STEP 7 Classic (για το S7-300/400) ούτε το TIA Portal (για το S7-1200/1500) το πρόγραμμα S7-200.και κατάλογος δηλώσεων, συν τις ενσωματωμένες βιβλιοθήκες του CPU για PID, Modbus, μέτρηση υψηλής ταχύτητας και PTO / PWM.

Ε4: Ποια πρωτόκολλα υποστηρίζει η δεύτερη θύρα RS-485;

Στη λειτουργία Freeport: πλήρης σειράς πόρτων που ελέγχονται από πρόγραμμα, οποιοδήποτε πρωτόκολλο βασισμένο σε ASCII ή RTU..Η θύρα δεν υποστηρίζει το PROFIBUS DP χωρίς πρόσθετη μονάδα CP.

Ε5: Από πού προέρχεται το 6ES7216-2BD23-0XB0;

Μέσω της αγοράς ανταλλακτικών S7-200 ̇ παλαιότερους προμηθευτές αυτοματισμού, εμπόρους βιομηχανικών πλεονεκτημάτων και εξειδικευμένους διανομείς εξαρτημάτων S7-200 παγκοσμίως.Η CPU 226 είναι ένα από τα πιο συνηθισμένα διαθέσιμα ανταλλακτικά S7-200. Επιβεβαιώστε την παραλλαγή -0XB0 και φορτώστε το πρόγραμμα από ένα backup Micro/WIN STEP 7 στην μονάδα αντικατάστασης αντί να βασίζεστε στη διατήρηση του προγράμματος.
