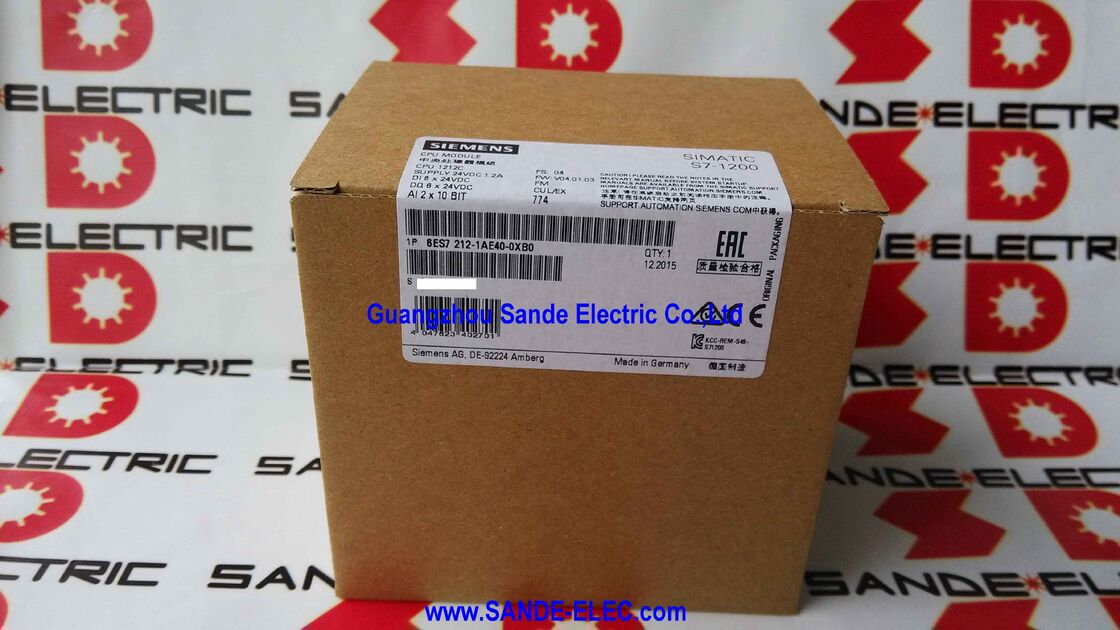

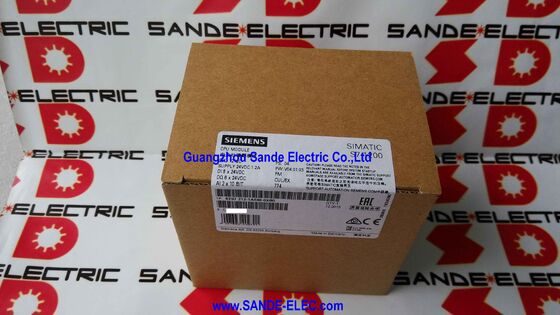

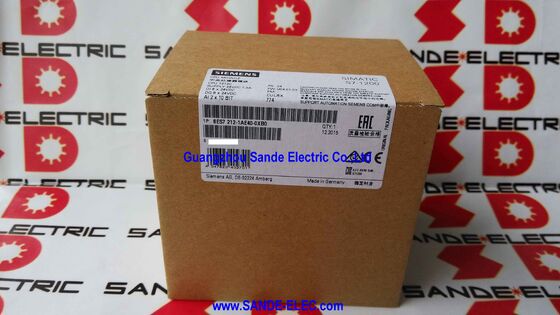

Siemens 6ES7212-1AE40-0XB0 | SIMATIC S7-1200 CPU 1212C DC/DC/DC — 8 DI / 6 DO / 2 AI / 100KB / PROFINET / FW V4.7 / TIA Portal V20+

Ενσωματωμένο I/O Plus PROFINET — Έτοιμο να τελειώσει από το κουτί

Η CPU 1212C είναι ο συμπαγής ελεγκτής μεσαίας εισόδου της Siemens στην οικογένεια S7-1200. Η ονομασία DC/DC/DC ορίζει το πλήρες ηλεκτρικό προφίλ: Τροφοδοσία 24V DC, ψηφιακές είσοδοι 24V DC, ψηφιακές έξοδοι τρανζίστορ 24V DC — η τυπική διαμόρφωση για σύγχρονους πίνακες ελέγχου 24V. Οκτώ ψηφιακές είσοδοι, έξι έξοδοι τρανζίστορ και δύο αναλογικές είσοδοι 0–10V είναι ενσωματωμένες στο περίβλημα της CPU. Δεν απαιτούνται ξεχωριστές μονάδες σήματος για μικρές έως μεσαίες εφαρμογές.

Το τρανζίστορ DO είναι σημαντικό: σε αντίθεση με τις εξόδους ρελέ, οι έξοδοι τρανζίστορ αλλάζουν φορτία συνεχούς ρεύματος χωρίς αναπήδηση επαφής, λειτουργούν με σημαντικά υψηλότερους ρυθμούς κύκλου και δεν έχουν όριο μηχανικής φθοράς. Για εξόδους που οδηγούν σε επαναφορά αισθητήρα εγγύτητας, ηλεκτρομαγνητικές βαλβίδες ταχείας δράσης ή ρελέ στερεάς κατάστασης, οι έξοδοι τρανζίστορ είναι η κατάλληλη επιλογή — οι παραλλαγές εξόδου ρελέ (DC/DC/RLY) υπάρχουν για εφαρμογές που χρειάζονται γαλβανική απομόνωση ή εναλλαγή φορτίου AC.

Μια ενσωματωμένη θύρα PROFINET (1 × RJ45) επιτρέπει στην CPU 1212C να συνδέεται με κατανεμημένους σταθμούς I/O ET 200, μονάδες δίσκου και συσκευές με δυνατότητα PROFINET και πίνακες HMI μέσω Ethernet — χωρίς ξεχωριστό επεξεργαστή επικοινωνίας. Ο προγραμματισμός, η επικοινωνία HMI και η επικοινωνία με συσκευές πεδίου μοιράζονται την ίδια σύνδεση Ethernet.

Βασικές Προδιαγραφές

Σενάρια εφαρμογής

Έλεγχος συμπαγούς μηχανής:Εξοπλισμός συσκευασίας, μηχανές πλήρωσης και μικρά συστήματα μεταφοράς όπου ολόκληρη η λογική ελέγχου χωράει σε ένα περίβλημα CPU, με εισόδους αισθητήρων και εξόδους ενεργοποιητή που συνδέονται απευθείας με τους ενσωματωμένους ακροδέκτες της CPU.

Παρακολούθηση διαδικασίας με αναλογικές εισόδους:Οι δύο αναλογικές είσοδοι 0–10 V διαβάζουν απευθείας πομπούς πίεσης, ροής ή στάθμης — επαρκείς για απλή παρακολούθηση διεργασίας μίας μεταβλητής χωρίς την προσθήκη μονάδας αναλογικού σήματος.

Αντικατάσταση πάνελ και υποστήριξη κύκλου ζωής:Η CPU 1212C με FW V4.7 είναι συμβατή με το TIA Portal V20+ — μια πλατφόρμα τρέχουσας γενιάς τόσο για νέα σχέδια όσο και για αναβαθμίσεις από προηγούμενες εγκαταστάσεις S7-200 ή compact S7-300.

Μικρό HVAC και αυτοματισμοί κτιρίων:Έλεγχος ταχύτητας ανεμιστήρα μέσω μονάδας συνδεδεμένου στο PROFINET, παρακολούθηση θέσης αποσβεστήρα μέσω αναλογικής εισόδου, έλεγχος ακολουθίας μέσω ψηφιακής εισόδου/εξόδου — όλα από μια συμπαγή μονάδα ράγας DIN.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ των εκδόσεων DC/DC/DC και DC/DC/RLY;

Το DC/DC/DC παρέχει ψηφιακές εξόδους τρανζίστορ (στερεής κατάστασης) με μεταγωγή φορτίων DC 24V. Το DC/DC/RLY παρέχει εξόδους επαφής ρελέ μεταγωγής φορτίων AC και DC. Επιλέξτε DC/DC/DC για ταχεία εναλλαγή φορτίων DC χωρίς μηχανική φθορά. επιλέξτε DC/DC/RLY όταν οι έξοδοι πρέπει να αλλάζουν φορτία AC ή όταν απαιτείται απομόνωση φορτίου από την παροχή PLC.

Ε2: Μπορούν να προστεθούν επιπλέον μονάδες I/O στην CPU 1212C;

Ναί. Οι πλακέτες σήματος (SB) συνδέονται απευθείας στο μπροστινό μέρος της CPU και προσθέτουν 1 κανάλι DI, DO, AI ή AO. Οι μονάδες σήματος (SM) συνδέονται με το δίαυλο επέκτασης δεξιάς πλευράς της CPU. Η CPU 1212C υποστηρίζει 2 μονάδες επέκτασης SM και 1 SB. Για περισσότερα από 2 SM, απαιτείται η CPU 1214C ή 1215C.

Ε3: Απαιτείται κάρτα Micro Memory όπως οι CPU S7-300;

Όχι. Η CPU 1212C έχει ενσωματωμένη μνήμη Flash — η αποθήκευση προγραμμάτων δεν απαιτεί εξωτερική κάρτα μνήμης. Μια προαιρετική κάρτα μνήμης SIMATIC μπορεί να χρησιμοποιηθεί για δημιουργία αντιγράφων ασφαλείας έργου, ενημερώσεις υλικολογισμικού και μεταφορά προγραμμάτων μεταξύ των CPU, αλλά δεν απαιτείται για την κανονική λειτουργία.

Ε4: Τι λογισμικό μηχανικής απαιτείται;

TIA Portal με το πακέτο STEP 7 Basic ή STEP 7 Professional σε V20 ή υψηλότερο. Το παλαιότερο STEP 7 Classic (λογισμικό εποχής S7-300/400) δεν υποστηρίζει επεξεργαστές S7-1200.

Ε5: Από πού προέρχεται το 6ES7212-1AE40-0XB0;

Ως ενεργό προϊόν της Siemens, μέσω του Siemens Industry Mall, των εξουσιοδοτημένων διανομέων της Siemens και της ευρείας αλυσίδας εφοδιασμού S7-1200. Η CPU 1212C είναι ένα από τα πιο διαδεδομένα μοντέλα S7-1200 της Siemens.
