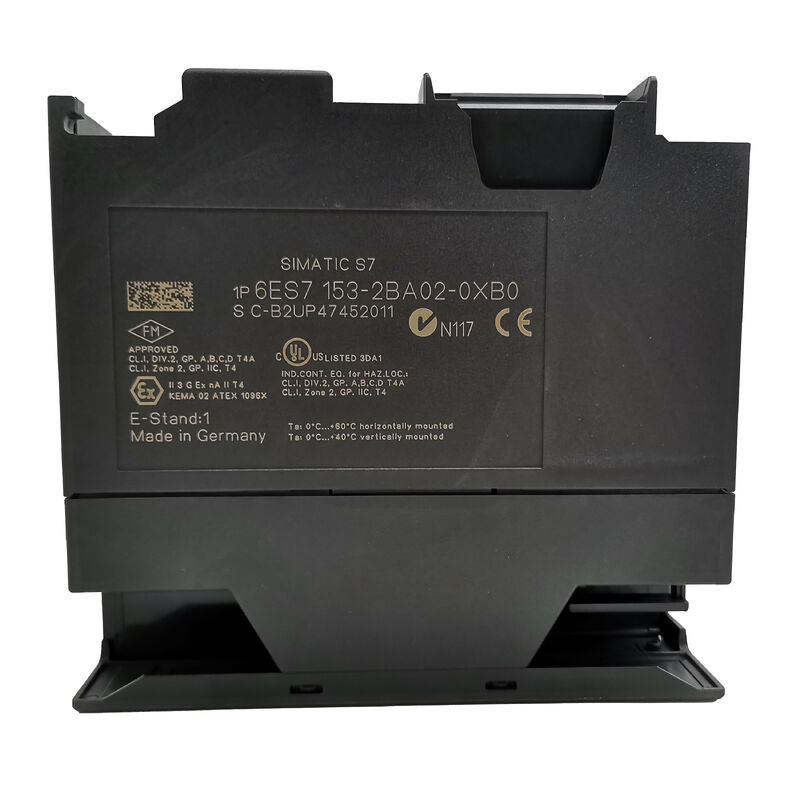

6ES7153-2BA02-0XB0 | SIMATIC ET 200M IM 153-2 DP High Feature — 12 Modules / Πλεονασμός / Ισόχρονη χρονική σήμανση / HART Extended / DP/PA Link / 24VDC

Η μονάδα διασύνδεσης ET 200M Full-Capability — Τι διακρίνει το HF από άλλες παραλλαγές IM 153-2

Υπάρχουν αρκετές παραλλαγές IM 153-2 στην οικογένεια ET 200M και διαφέρουν με τρόπους που επηρεάζουν τη σχεδίαση του συστήματος περισσότερο από ό,τι υποδηλώνουν τα παρόμοια τους ονόματα. Το 6ES7153-2BA02-0XB0 καταλαμβάνει την κορυφαία θέση στην ιεραρχία δυνατοτήτων IM 153-2:

Η χωρητικότητα σταθμού 12 μονάδων είναι το πρώτο πρακτικό πλεονέκτημα. Ένας τυπικός σταθμός 8 μονάδων χειρίζεται τις περισσότερες διαμορφώσεις. Ένας σταθμός 12 μονάδων εξυπηρετεί εγκαταστάσεις με πυκνή αναλογική I/O, συνδυασμούς ψηφιακών, αναλογικών και λειτουργικών μονάδων ή κόμβους βαρέων οργάνων όπου το όριο των 8 μονάδων αναγκάζει να χωρίσει μια λογική ομάδα I/O σε δύο ξεχωριστούς σταθμούς.

Η συμβατότητα DP/PA Link και Y-Link είναι το δεύτερο βασικό στοιχείο διαφοροποίησης. Η παραλλαγή 2AA02 δεν μπορεί να χρησιμοποιηθεί σε αρχιτεκτονικές DP/PA Link — μόνο η σειρά 2BA μπορεί να χρησιμεύσει ως μονάδα διασύνδεσης σε μια σύνδεση DP/PA ή Y-Link. Για συστήματα αυτοματισμού διεργασιών που ενσωματώνουν συσκευές πεδίου PROFIBUS PA (πομποί πίεσης και ροής με επικοινωνία PA) μέσω σύνδεσης DP/PA, το 2BA02 είναι η σωστή προδιαγραφή.

Βασικές Προδιαγραφές

Ισόχρονη χρονοσήμανση — 32 σήματα ανά υποδοχή

Το 2BA02 υποστηρίζει ισόχρονη χρονική σήμανση έως και 128 ψηφιακών σημάτων εισόδου στον σταθμό των 12 μονάδων, με έως και 32 σήματα ανά μεμονωμένη υποδοχή. Η ισόχρονη λειτουργία συγχρονίζει τη λήψη δεδομένων της μονάδας με τον κύκλο διαύλου PROFIBUS DP — τα συμβάντα επισημαίνονται χρονικά σε σχέση με το ρολόι του διαύλου και όχι σε έναν τοπικό χρονοδιακόπτη ελεύθερης λειτουργίας. Αυτό παρέχει μια αναφορά χρόνου που συνάδει με τον κύκλο προγράμματος του ελεγκτή και όχι ανεξάρτητη μετατόπιση ρολογιού σε επίπεδο μονάδας.

Για την καταγραφή ακολουθίας συμβάντων σε εγκαταστάσεις διεργασίας — ανακατασκευή της ακριβούς σειράς των συναγερμών οργάνων, των αλλαγών της κατάστασης βαλβίδας ή των διακοπτών μανδάλωσης μετά από ένα περιστατικό — η ισόχρονη χρονική σήμανση δίνει την ιατροδικαστική ακρίβεια που δεν μπορούν οι μη συγχρονισμένες σφραγίδες 10ms. Εφαρμογές που περιλαμβάνουν συστήματα προστασίας σταθμών ηλεκτροπαραγωγής, ασφάλειες ασφαλείας διυλιστηρίου και καταγραφή συμβάντων κατά παρτίδες εξαρτώνται από αυτή τη δυνατότητα.

Εκτεταμένη πρωτοβουλία HART και Slave

Εκτεταμένες δευτερεύουσες μεταβλητές HART:Η τυπική μετάδοση HART περιλαμβάνει την κύρια μεταβλητή και τα περιορισμένα δεδομένα διεργασίας. Το 2BA02 επεκτείνει την παροχή δεδομένων HART για να συμπεριλάβει δευτερεύουσες μεταβλητές — πρόσθετες μετρήσεις από πολυμεταβλητούς πομπούς (πίεση, θερμοκρασία, ροή από ένα μόνο όργανο) χωρίς πρόσθετη καλωδίωση. Αυτές οι πρόσθετες τιμές είναι διαθέσιμες στα δεδομένα διεργασίας του σταθμού στο πρόγραμμα ελεγκτή.

Πρωτοβουλία Slave για το Drive ES και το Switch ES:Η μονάδα μπορεί να εκκινήσει ανεξάρτητα την ακυκλική επικοινωνία PROFIBUS DPV1 — στέλνοντας αιτήματα στο Drive ES (πρόσβαση παραμέτρων μονάδας δίσκου) και στο Switch ES (έξυπνο σύστημα διανομής) χωρίς να περιμένει την κύρια μονάδα DP να ξεκινήσει τη συναλλαγή. Αυτό μειώνει τον λανθάνοντα χρόνο για τους κύκλους ανάγνωσης/εγγραφής παραμέτρων σε εφαρμογές διαχείρισης παραμέτρων μονάδας δίσκου.

Σενάρια εφαρμογής

Σταθμοί DP/PA Link σε αυτοματοποίηση διεργασιών:Τα όργανα διεργασίας στο PROFIBUS PA συνδέονται με τον ελεγκτή S7 μέσω μιας σύνδεσης DP/PA. Το 2BA02 χρησιμεύει ως μονάδα διασύνδεσης για το τμήμα εισόδου/εξόδου ET 200M του DP/PA Link — τη διαμόρφωση που δεν μπορεί να υποστηρίξει το 2AA02.

Πυκνοί κόμβοι οργάνων:12 αναλογικές μονάδες σε ένα κεντρικό ερμάριο συναρμολόγησης οργάνων — είσοδοι πίεσης, θερμοκρασίας, ροής και στάθμης — όλα σε έναν σταθμό ET 200M. Η ισόχρονη χρονική σήμανση καταγράφει την αλληλουχία των αλλαγών της μεταβλητής της διαδικασίας κατά τη διάρκεια αναστατωμένων γεγονότων.

Παρακολούθηση οδήγησης με όργανα HART:Κατάσταση μονάδας δίσκου VFD μέσω Slave Initiative + πολυμεταβλητών δεδομένων πομπού HART μέσω εκτεταμένων δευτερευουσών μεταβλητών — και οι δύο διατίθενται από έναν σταθμό 2BA02 χωρίς πρόσθετο υλικό.

FAQ

Ε1: Ποια είναι η λειτουργική διαφορά μεταξύ του 2BA02 και του 2BA82 (6ES7153-2BA82-0XB0);

Και οι δύο είναι παραλλαγές IM 153-2 HF που υποστηρίζουν 12 μονάδες, πλεονασμό, ισόχρονη χρονική σήμανση και DP/PA Link. Το 2BA82 είναι μια μεταγενέστερη αναθεώρηση υλικού με ελαφρώς ενημερωμένα ηλεκτρικά χαρακτηριστικά (650 mA έναντι 600 mA ρεύματος) και αναθεωρημένο υλικολογισμικό. Για εγκατεστημένα συστήματα που χρησιμοποιούν το 2BA02, μια άμεση αντικατάσταση του 2BA02 διατηρεί την ίδια συμβατότητα υλικολογισμικού. Το 2BA82 και το διάδοχο 2BA10 παρέχουν τις ίδιες λειτουργικές δυνατότητες.

Ε2: Γιατί το 2BA02 είναι συμβατό με το DP/PA Link ενώ το 2AA02 δεν είναι;

Η σύνδεση DP/PA απαιτεί από τη μονάδα διασύνδεσης να υποστηρίζει μη κυκλικές υπηρεσίες DPV1, εκτεταμένα διαγνωστικά και το συγκεκριμένο προφίλ εξαρτημένης λειτουργίας PROFIBUS DP που έχει οριστεί για τη λειτουργία DP/PA Link. Η σειρά 2BA υλοποιεί αυτές τις εκτεταμένες δυνατότητες DPV1. Η σειρά 2AA δεν περιλαμβάνει τις επεκτάσεις προφίλ DPV1 στην εξαρτημένη πλευρά που απαιτούνται για τη λειτουργία διασύνδεσης DP/PA Link. Αυτή είναι μια διαφορά αρχιτεκτονικής υλικολογισμικού και υλικού, όχι ρύθμιση παραμέτρων.

Ε3: Μπορούν να εγκατασταθούν μονάδες FM και CP στις 12 υποδοχές ή μόνο μονάδες σήματος;

Οποιοσδήποτε συνδυασμός μονάδων σήματος S7-300 (SM), λειτουργικών μονάδων (FM) και επεξεργαστών επικοινωνίας (CP) που κυκλοφορούν για χρήση ET 200M μπορεί να γεμίσει τις 12 υποδοχές. Οι μετρητές FM 350-1/2, οι ελεγκτές έκκεντρου FM 352 και οι μονάδες CP για PROFIBUS ή AS-Interface λειτουργούν στο σταθμό 2BA02 όπως θα λειτουργούσαν σε ένα κεντρικό rack S7-300. Ο συνολικός αριθμός SM + FM + CP μαζί δεν πρέπει να υπερβαίνει το 12.

Ε4: Τι υποδεικνύει η διεύθυνση 801Eh του σταθμού PROFIBUS;

Το 801Eh είναι το VendorID (αναγνωριστικό οικογένειας κατασκευαστή και συσκευής) που κωδικοποιείται στο αρχείο GSD για αυτήν την ενότητα. Εμφανίζεται στο εργαλείο διαμόρφωσης δικτύου PROFIBUS DP και επιβεβαιώνει την ταυτότητα της μονάδας όταν η κύρια μονάδα DP δημιουργεί τον πίνακα σταθμών της. Η πραγματική διεύθυνση διαύλου PROFIBUS (1–125) ρυθμίζεται ανεξάρτητα μέσω του διακόπτη DIL στην μπροστινή όψη της μονάδας.

Ε5: Ποιο εργαλείο προγραμματισμού διαμορφώνει τον σταθμό 2BA02 στο έργο S7;

ΒΗΜΑ 7 Η διαμόρφωση υλικού HW Config (Classic) ή TIA Portal χειρίζεται τον σταθμό ET 200M — εκχωρώντας τη διεύθυνση PROFIBUS, διαμορφώνοντας ποιες μονάδες καταλαμβάνουν ποιες υποδοχές και ενεργοποιώντας τις παραμέτρους χρονικής σήμανσης και HART. Το αρχείο GSD για το 2BA02 πρέπει να εγκατασταθεί στο περιβάλλον προγραμματισμού πριν εμφανιστεί η μονάδα στον κατάλογο υλικού. Τα αρχεία GSD είναι διαθέσιμα από το χώρο αποθήκευσης τεκμηρίωσης προϊόντος.
