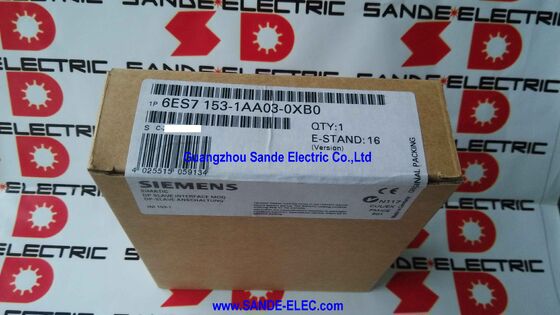

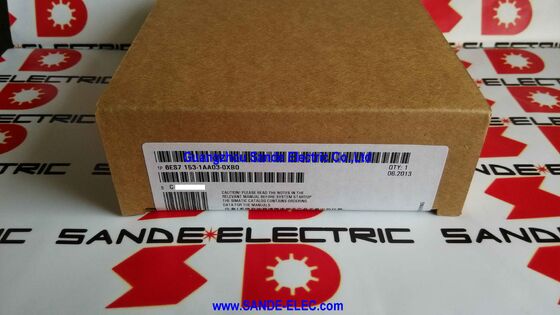

Siemens 6ES7153-1AA03-0XB0∙ SIMATIC ET 200M IM 153-1 DP ST ∙ PROFIBUS DP Interface / Max 8 S7-300 Modules / 24VDC / 350mA / 5ms Bridging / 3W

Η διεπαφή που συνδέει το ET 200M με το PROFIBUS

Το IM 153-1 DP ST είναι η μονάδα διεπαφής PROFIBUS DP στην κεφαλή κάθε διανεμημένου σταθμού I/O ET 200M.οι ενότητες σήματος στο rack ET 200M δεν έχουν σύνδεση δικτύου η IM 153-1 είναι αυτό που καθιστά ορατό τον σταθμό στον πλοίαρχο PROFIBUS DP, διαχειρίζεται την κυκλική ανταλλαγή δεδομένων I/O και διανέμει τα δεδομένα επικοινωνίας στις εγκατεστημένες μονάδες σήματος S7-300 στο εσωτερικό πλάνο του σταθμού.

Το IM 153-1 DP ST είναι η τυποποιημένη παραλλαγή, όχι το High Feature (IM 153-2 HF).και βασική διάγνωση σταθμούΔεν υπάρχει εφεδρικότητα, δεν υπάρχει ισοχρόνιος τρόπος και δεν υπάρχουν ακυκλικές υπηρεσίες DP V1.Για εγκαταστάσεις στις οποίες ο σταθμός χρειάζεται μόνο αξιόπιστη κυκλική ανταλλαγή I/O χωρίς συγχρονισμό χρονισμού ή έξυπνη διαχείριση συσκευών, το IM 153-1 DP ST παρέχει όλα τα απαιτούμενα με χαμηλότερο κόστος και πολυπλοκότητα από την παραλλαγή HF.

The 5ms stored energy time ensures the module continues operating through brief supply dips — transient disturbances on the 24V DC cabinet supply that are common near frequency inverters and motor starting equipment. Οι σύντομες διακοπές που θα προκαλούσαν διαφορετικά τον σταθμό να εγκαταλείψει το λεωφορείο PROFIBUS και να απαιτήσει επανεκκίνηση, καλύπτονται χωρίς απώλεια δεδομένων.

Βασικές προδιαγραφές

Σενάρια εφαρμογής

Διανεμημένο ντουλάπι I/O στο τμήμα μηχανών:Ένα ράφι ET 200M εγκατεστημένο σε τοπικό υποπίνακα κοντά στο τμήμα μηχανών, συνδεδεμένο με τον κύριο CPU S7-300 ή S7-400 μέσω PROFIBUS DP.Το IM 153-1 DP ST διαχειρίζεται την επικοινωνία από το κύριο καλώδιο PROFIBUSΗ καλωδίωση πεδίου για τους αισθητήρες και τους ενεργοποιητές σε αυτό το τμήμα συνδέεται τοπικά.

Αντικατάσταση σε υφιστάμενα συστήματα PROFIBUS:Πολλά συστήματα S7-300, S7-400 και PCS 7 που κατασκευάστηκαν γύρω από το PROFIBUS DP με σταθμούς ET 200M συνεχίζουν να παράγονται.Αντικαθιστώντας το με το ίδιο IM 153-1 DP ST αποκαθιστά τον σταθμό χωρίς καμία αλλαγή στη διαμόρφωση. Η διεύθυνση PROFIBUS ορίζεται μέσω περιστρεφόμενου διακόπτη για να ταιριάζει με την αρχική, και η τράπεζα της μονάδας σήματος κάτω από αυτό είναι αδιάτακτη.

Πίνακες πεδίου της βιομηχανίας επεξεργασίας:Το ET 200M με IM 153-1 DP ST είναι τυποποιημένο σε κουτιά διασύνδεσης πεδίου της βιομηχανίας διεργασιών όπου οι αναλογικοί πομποί και οι διακριτές συσκευές πεδίου συνδέονται με ένα κύτος DP PROFIBUS.Μέχρι 8 μονάδες σήματος ανά σταθμό χειρίζονται έναν εύλογο αριθμό συσκευών πεδίου από ένα μόνο σημείο διανομής.

Πληροφορίες σχετικά με την εκτέλεση των προγραμμάτωνΌταν η διαθεσιμότητα σταθμού κατά τη διακοπή λειτουργίας του ελεγκτή διαχειρίζεταιται στο επίπεδο master PROFIBUS (S7-400H με διπλό master DP), συχνά επαρκούν οι σταθμοί ST IM 153-1 DP.Η αρχιτεκτονική της ελαττωματικότητας βρίσκεται στην κύρια πλευράΟ σταθμός απλώς επανασυνδέεται με τον ενεργό πλοίαρχο.

Γενικές ερωτήσεις

Ερώτηση 1: Με τι διαφέρει το IM 153-1 DP ST από το IM 153-2 HF;

Το IM 153-1 DP ST υποστηρίζει έως και 8 μονάδες S7-300 με τυποποιημένη κυκλική ανταλλαγή PROFIBUS DP μόνο Το IM 153-2 HF υποστηρίζει έως και 12 μονάδες, εφεδρική σύνδεση σταθμού (εφεδρική σύνδεση διπλού DP), ισοχρόνια λειτουργία και πρόσβαση DP V1 με ακυκλικές παραμέτρους.IM 153-2 HF για σταθμούς που απαιτούν εφεδρική λειτουργία ή ισοχρόνια λειτουργία.

Ε2: Πώς ορίζεται η διεύθυνση του σταθμού PROFIBUS;

Ορίστε τη διεύθυνση ώστε να ταιριάζει με την τιμή που έχει ανατεθεί σε αυτόν τον σκλάβο στην διαμόρφωση υλικού STEP 7 του DP master.Μια ασυμφωνία μεταξύ του φυσικού επιλέκτη και της ρυθμισμένης διεύθυνσης ενεργοποιεί το LED BF (Αποτυχία λεωφορείου) και αποκλείει τον σταθμό από τον κύκλο λεωφορείου PROFIBUS μέχρι να διορθωθεί.

Ε3: Τι συμβαίνει με τις εξόδους ET 200M εάν χαθεί η σύνδεση PROFIBUS;

Το PROFIBUS της μονάδας λήγει όταν δεν λάβει κανένα έγκυρο τηλεγράφημα DP μέσα στο διαμορφωμένο timeout.ο σταθμός ET 200M εισέρχεται σε ασφαλή κατάσταση ̇ οι μονάδες εξόδου συνήθως απενεργοποιούν όλες τις εξόδους ή διατηρούν τις τελευταίες τιμές ανάλογα με το πώς ορίστηκαν οι παράμετροι της μονάδας στη διαμόρφωση υλικού STEP 7Η ανταπόκριση είναι ρυθμιζόμενη ανά σταθμό κατά την έναρξη λειτουργίας.

Ε4: Μπορούν να χρησιμοποιηθούν οι μονάδες σήματος S7-300 από οποιαδήποτε αναθεώρηση με το IM 153-1 DP ST;

Ναι, το IM 153-1 DP ST είναι συμβατό με όλη την γκάμα των S7-300 SM (μονάδες σήματος), FM (μονάδες λειτουργίας) και CP (επεξεργαστές επικοινωνίας) που χωρούν στο rack ET 200M,μέχρι το μέγιστο όριο των 8 μονάδωνΕπιβεβαιώστε τη συμβατότητα για οποιαδήποτε εξειδικευμένη λειτουργία ή μονάδα επικοινωνίας με την τεκμηρίωση του προϊόντος της Siemens.

Ε5: Από πού προέρχεται το 6ES7153-1AA03-0XB0;

Μέσα από την αγορά ανταλλαγών της Siemens ET 200M, τα κανάλια εξυπηρέτησης της Siemens, τους εμπόρους ανταλλακτικών βιομηχανικής αυτοματοποίησης και τους ελεγχόμενους προμηθευτές πλεονάσματος.Το IM 153-1 AA03-0XB0 είναι ευρέως χρησιμοποιούμενη μονάδα διεπαφής ET 200MΕπιβεβαιώστε τον πλήρη αριθμό του εξαρτήματος, συμπεριλαμβανομένης της αναθεώρησης AA03-0XB0, από την ετικέτα της εγκατεστημένης μονάδαςΤο AA03 είναι η τελευταία αναθεώρηση αυτής της σειράς..
