R33B | Κύρια βασική μονάδα Mitsubishi MELSEC iQ-R Series — Backplane 3 θέσεων / Επιφανειακή τοποθέτηση / Ράφι PLC

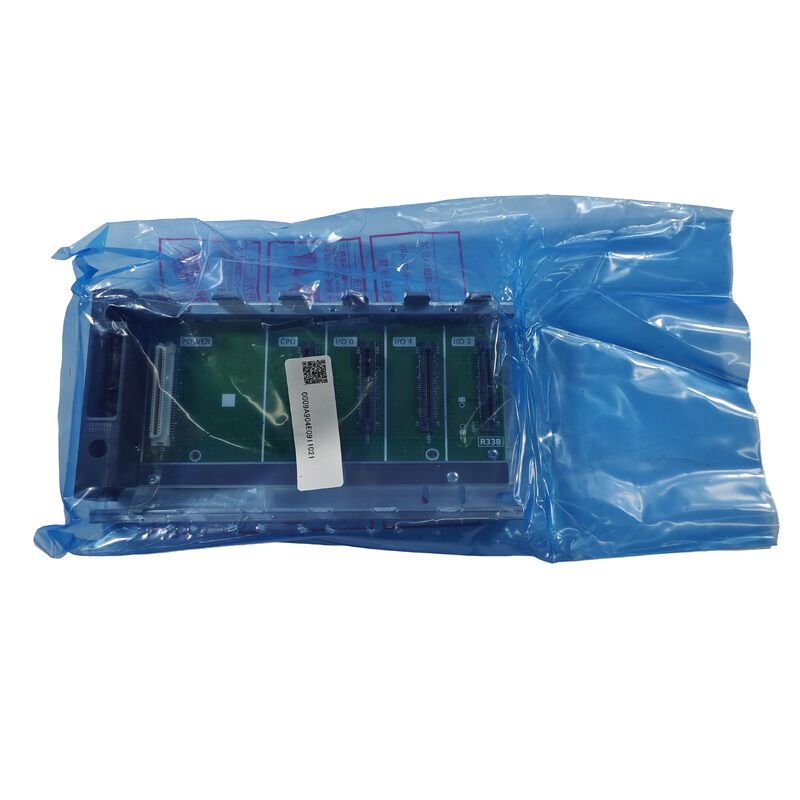

R33B Main Base Unit — The Backplane for Compact MELSEC iQ-R Systems

Το R33B είναι η κύρια βασική μονάδα 3 υποδοχών της Mitsubishi Electric για την πλατφόρμα PLC της σειράς MELSEC iQ-R — το πλαίσιο backplane που στεγάζει και διασυνδέει φυσικά τη μονάδα CPU, τη μονάδα τροφοδοσίας και τις μονάδες I/O ή λειτουργιών σε μια συμπαγή διαμόρφωση ελεγκτή. Ως "κύρια μονάδα βάσης", το R33B φιλοξενεί τη μονάδα CPU απευθείας, διακρίνοντάς την από τις μονάδες βάσης επέκτασης που συνδέονται με μια υπάρχουσα κύρια βάση για πρόσθετη χωρητικότητα της μονάδας.

Σε 3 υποδοχές, το R33B εξυπηρετεί τη μικρότερη τυπική βαθμίδα διαμόρφωσης στο εύρος μονάδων βάσης MELSEC iQ-R — κατάλληλο για συμπαγείς ελεγκτές μηχανημάτων και εφαρμογές όπου ο συνολικός αριθμός μονάδων (CPU, τροφοδοτικό και μικρός αριθμός μονάδων I/O ή λειτουργιών) ταιριάζει σε αυτόν τον ελάχιστο αριθμό θυρίδων.

Βασικές πληροφορίες προϊόντος

Λειτουργία κύριας μονάδας βάσης — Ισχύς, δεδομένα και φυσική τοποθέτηση

Το backplane R33B εκτελεί τρεις ενσωματωμένες λειτουργίες για τις μονάδες που είναι εγκατεστημένες σε αυτό:

Κατανομή ισχύος μονάδας:Το backplane κατανέμει την ισχύ από την εγκατεστημένη μονάδα τροφοδοσίας ρεύματος σε κάθε υποδοχή μονάδας — εξαλείφοντας την ανάγκη για καλωδίωση ρεύματος μεμονωμένης μονάδας.

Λεωφορείο συστήματος υψηλής ταχύτητας:Το backplane MELSEC iQ-R φέρει το δίαυλο συστήματος υψηλής ταχύτητας που συνδέει τη CPU με κάθε μονάδα I/O και λειτουργιών — η αρχιτεκτονική διαύλου στην πλατφόρμα iQ-R είναι σημαντικά ταχύτερη από τις παλαιού τύπου πλατφόρμες MELSEC που πετυχαίνει, υποστηρίζοντας τις απαιτητικές απαιτήσεις χρόνου σάρωσης του σύγχρονου ελέγχου κίνησης και των εφαρμογών I/O υψηλής ταχύτητας.

Διατήρηση φυσικής μονάδας:Το backplane παρέχει τη μηχανική ράγα στήριξης και τη δομή οδηγού μονάδας που συγκρατεί κάθε εγκατεστημένη μονάδα με ασφάλεια στη θέση του, με κλιπ συγκράτησης μονάδων και σημεία στήριξης ράγας DIN ή πάνελ για την πλήρη συναρμολόγηση.

Εφαρμογές

Συμπαγείς ελεγκτές μηχανών:Μικρές έως μεσαίες εργαλειομηχανές, εξοπλισμός συσκευασίας και συστήματα χειρισμού υλικών όπου η λογική ελέγχου και οι απαιτήσεις εισόδου/εξόδου ταιριάζουν σε μια διαμόρφωση CPU/τροφοδοτικό/I/O 3 θυρίδων.

Κατανεμημένα συστήματα αρχιτεκτονικής I/O:Εφαρμογές που χρησιμοποιούν την CPU MELSEC iQ-R κυρίως ως κύριο δίκτυο με τα περισσότερα I/O να διανέμονται σε απομακρυσμένους σταθμούς μέσω δικτύου — το R33B 3 θυρίδων φιλοξενεί την CPU και ελάχιστη τοπική I/O ενώ το μεγαλύτερο μέρος των I/O βρίσκεται σε απομακρυσμένες τοποθεσίες.

Ελεγκτές εξοπλισμού που τοποθετούνται σε ολίσθηση:Ο εξοπλισμός OEM ολισθαίνει και οι αρθρωτές μονάδες διεργασίας με αυτόνομα συστήματα ελέγχου όπου ο χώρος του πίνακα είναι περιορισμένος και ο αριθμός εισόδων/εξόδων της εφαρμογής είναι μέτριος.

Πιλοτικά και δοκιμαστικά συστήματα:Πάγκοι δοκιμών μηχανικής, πρωτότυπα χειριστήρια μηχανών και συστήματα εργαστηριακού αυτοματισμού που χρησιμοποιούν ελάχιστη διαμόρφωση MELSEC iQ-R κατά την ανάπτυξη πριν από την κλιμάκωση σε ένα σύστημα παραγωγής.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ μιας "κύριας μονάδας βάσης" και μιας "μονάδας βάσης επέκτασης" στη σειρά MELSEC iQ-R;

Μια κύρια μονάδα βάσης (όπως το R33B) είναι το backplane που στεγάζει απευθείας τη μονάδα CPU — είναι το θεμέλιο rack σε οποιοδήποτε σύστημα MELSEC iQ-R. Μια μονάδα βάσης επέκτασης συνδέεται με την κύρια μονάδα βάσης (μέσω ενός καλωδίου επέκτασης) για να προσθέσει επιπλέον υποδοχές μονάδας όταν ο αριθμός θυρίδων της κύριας μονάδας βάσης είναι ανεπαρκής για τη συνολική απαίτηση μονάδας της εφαρμογής. Κάθε σύστημα MELSEC iQ-R απαιτεί ακριβώς μία κύρια μονάδα βάσης. Οι μονάδες βάσης επέκτασης προστίθενται όπως απαιτείται.

Ε2: Μπορεί το R33B να επεκταθεί με μονάδες βάσης επέκτασης εάν τελικά χρειαστούν περισσότερες από 3 υποδοχές;

Ναι — η πλατφόρμα MELSEC iQ-R υποστηρίζει τη σύνδεση μονάδων βάσης επέκτασης στην κύρια μονάδα βάσης μέσω του διαύλου επέκτασης του συστήματος, αυξάνοντας τη συνολική χωρητικότητα της μονάδας πέρα ​​από τον αριθμό θυρίδων της κύριας μονάδας βάσης. Επιβεβαιώστε τον μέγιστο αριθμό σταδίων επέκτασης και τον συνολικό αριθμό μονάδων που υποστηρίζονται από το συγκεκριμένο μοντέλο CPU που είναι εγκατεστημένο στο R33B, καθώς η κατηγορία απόδοσης CPU καθορίζει το μέγιστο μέγεθος διαμόρφωσης συστήματος.

Ε3: Το R33B περιλαμβάνει τη μονάδα τροφοδοσίας ρεύματος ή αγοράζεται ξεχωριστά;

Η ίδια η βασική μονάδα R33B είναι μόνο το backplane — η μονάδα τροφοδοσίας είναι ένα ξεχωριστό εξάρτημα εγκατεστημένο σε μία από τις υποδοχές της μονάδας βάσης (ή, για μοντέλα CPU με ενσωματωμένο τροφοδοτικό, αυτή η απαίτηση μπορεί να εξαλειφθεί). Επιβεβαιώστε τις απαιτήσεις τροφοδοσίας από τις προδιαγραφές της συγκεκριμένης μονάδας CPU, καθώς ορισμένοι τύποι CPU MELSEC iQ-R περιλαμβάνουν ενσωματωμένη λειτουργία τροφοδοσίας που αλλάζει τη διαθέσιμη κατανομή υποδοχής.

Ε4: Ποιες μονάδες CPU είναι συμβατές με τη μονάδα βάσης R33B;

Το R33B έχει σχεδιαστεί για τη σειρά μονάδων CPU της σειράς MELSEC iQ-R — συμπεριλαμβανομένων των CPU διεργασιών της σειράς R, των CPU κίνησης και των τυπικών προγραμματιζόμενων CPU που μοιράζονται τη διεπαφή backplane και το πρωτόκολλο διαύλου συστήματος της πλατφόρμας iQ-R. Επιβεβαιώστε τη συμβατότητα συγκεκριμένου μοντέλου CPU και τυχόν απαιτήσεις έκδοσης υλικολογισμικού από την τεκμηρίωση διαμόρφωσης συστήματος MELSEC iQ-R της Mitsubishi Electric για την απαιτούμενη κατηγορία απόδοσης CPU της εφαρμογής.
