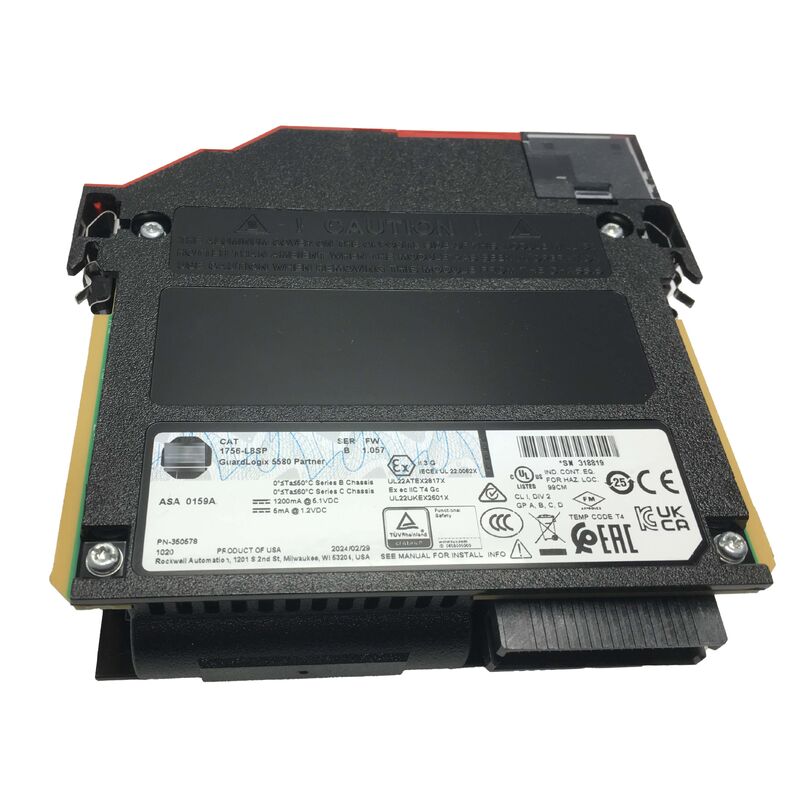

1756-L8SP AB GuardLogix5580 Ελεγκτής Ασφαλείας Συνεργάτη Plc 1756L8SP Νέο Σφραγισμένο

Αριθμός καταλόγου:1756-L8SP
Παρασκευαστής:Ροκγουέλ Αυτοματοποίηση / Άλεν-Μπράντλεϊ
Οικογένεια προϊόντων:GuardLogix 5580 / ControlLogix (Ελέγχος Λογισμικού)
Τύπος ελεγκτή:Συνεργάτης ασφάλειας (συνεργάτης επεξεργασίας για SIL 3 / PLe)
Τεχνικό σύστημα:ControlLogix Σειρά C
Κλειδί:Ανοιχτό
Εμφάνιση:- Ναι, ναι.
Αξιολόγηση ασφάλειας:SIL 3 / PLe / Κατηγορία 4

Το 1756-L8SP είναι ο ελεγκτής συνεργάτη ασφαλείας GuardLogix 5580 ∙ μια ειδική μονάδα συμπερασμάτων που αποτελεί το δεύτερο μισό ενός πλήρους συστήματος ασφαλείας GuardLogix 5580.Δεν μπορεί να εκτελέσει τη λογική ανεξάρτητα.

Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.

Στην αρχιτεκτονική GuardLogix 5580, η λογική ασφάλειας εκτελείται τόσο στον κύριο ελεγκτή όσο και στον συνεργάτη ασφάλειας ταυτόχρονα.Ο εταίρος ασφάλειας συγκρίνει συνεχώς τα αποτελέσματά του με εκείνα του πρωτογενούςΕάν υπάρχει διαφωνία ̇ αν οι δύο επεξεργαστές καταλήξουν σε διαφορετικά συμπεράσματα από τα ίδια δεδομένα ασφάλειας ̇ ο συνεργάτης ενεργοποιεί ένα σφάλμα ασφάλειας που φέρνει το σύστημα στην ασφαλή κατάσταση του.Αυτό το μοντέλο εκτέλεσης 1oo2 (ένας στους δύο) είναι το θεμέλιο της αρχιτεκτονικής ασφάλειας SIL 3 / PLe.

Το 1756-L8SP τοποθετείται στη θέση αμέσως δεξιά του συνδυασμένου κύριου ελεγκτή σε οποιοδήποτε πλαίσιο της σειράς C ControlLogix.Είναι διαμορφωμένο και προγραμματισμένο ως μέρος του ίδιου έργου Studio 5000 Logix Designer με τον κύριο ελεγκτή. Δεν υπάρχει ξεχωριστό εργαλείο προγραμματισμού ή έργο για τον συνεργάτη ασφαλείας.Το πρόγραμμα ασφαλείας εμφανίζεται στο έργο Studio 5000 παράλληλα με τις τυπικές εργασίες, με την εργασία ασφαλείας να κατανέμεται αυτόματα και στους δύο επεξεργαστές.

Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentΑυτό είναι ένα πραγματικό διαχωριστικό.

Οι παραδοσιακές αρχιτεκτονικές ασφάλειας απαιτούσαν έναν ξεχωριστό, ειδικό ελεγκτή ασφάλειας και ένα ειδικό εργαλείο προγραμματισμού ασφάλειας παράλληλα με το τυποποιημένο PLC. Το GuardLogix εξαλείφει αυτή την επανάληψη.

Ο κύριος ελεγκτής GuardLogix 5580 χειρίζεται τα καθήκοντα τυποποιημένης αυτοματοποίησης (κίνηση, διαδικασία, διακριτές I/O) και την εκτέλεση των καθηκόντων ασφάλειας στον διαχωρισμό μνήμης που έχει χαρακτηριστεί ως ασφαλής.Το 1756-L8SP χρησιμεύει ως το ανεξάρτητο κανάλι επαλήθευσης για το διαχωριστικό ασφαλείας.

Όταν ο κύριος ελεγκτής ολοκληρώνει την εκτέλεση μιας εργασίας ασφάλειας, ο εταίρος ασφάλειας επαληθεύει το αποτέλεσμα..Οποιαδήποτε ασυμφωνία υποδεικνύει πιθανό σφάλμα και οδηγεί σε ελεγχόμενη μετάβαση στην ασφαλή κατάσταση.

Αυτή η ζευγαρωμένη αρχιτεκτονική πληροί τις απαιτήσεις της IEC 61508 και του ISO 13849-1 για εφαρμογές SIL 3 και PLe αντίστοιχα.με μεγέθη μνήμης ασφαλείας που καθορίζονται από το συγκεκριμένο μοντέλο του πρωτογενούς ελεγκτή που χρησιμοποιείται.

Ο 1756-L8SP καταλαμβάνει μία μόνο θέση στο πλαίσιο. Ο συνδυασμένος κύριος ελεγκτής καταλαμβάνει την παρακείμενη θέση αριστερά. Μαζί καταλαμβάνουν δύο θέσεις.

Ο εταίρος ασφαλείας δεν μπορεί να εγκατασταθεί σε οποιαδήποτε άλλη θέση σε σχέση με την κύρια θέση του. Η σχέση των φυσικών slots αποτελεί μέρος της αρχιτεκτονικής του υλικού.

Η ρύθμιση του 1756-L8SP χειρίζεται αυτόματα στο Studio 5000 Logix Designer όταν δημιουργείται το κύριο έργο ελεγκτή GuardLogix.Ο εταίρος ασφάλειας προστίθεται στο δέντρο I/O του έργου, το λογισμικό της πρέπει να ταιριάζει με την έκδοση του λογισμικού του κύριου ελεγκτή και η υπογραφή ασφαλείας πρέπει να είναι πανομοιότυπη και στα δύο.Αυτές οι απαιτήσεις επαληθεύονται αυτόματα κατά τη διάρκεια της λήψης του έργου και επικυρώνονται κατά την εκτέλεση.

Ένα ειδικό κουμπί επαναφοράς υλικού στο μπροστινό πάνελ 1756-L8SP επιτρέπει την επαναφορά του συνεργάτη ασφαλείας κατά τη διάρκεια των ακολουθιών ενεργοποίησης ή επανεκκίνησης χωρίς να διακόπτεται ο κύριος ελεγκτής.Αυτό είναι σημαντικό σε σενάρια έναρξης λειτουργίας όπου απαιτείται επαναλαμβανόμενη επαναφορά των καθηκόντων ασφάλειαςΤο κουμπί δεν έχει καμία επίδραση κατά τη διάρκεια της κανονικής λειτουργίας, αποτρέποντας την τυχαία επαναφορά.

Σε εφαρμογές SIL 3, κάθε ελεγκτής GuardLogix 5580 απαιτεί ακριβώς έναν συνεργάτη ασφαλείας 1756-L8SP.Η μονάδα συνεργάτη είναι ένα υποχρεωτικό στοιχείο υλικού. Ένας κύριος ελεγκτής GuardLogix που τρέχει χωρίς τον συνεργάτη του περιορίζεται στην ικανότητα SIL 2.Ο συνεργάτης ασφαλείας είναι αυτός που ανεβάζει το σύστημα στο SIL 3.

Κατά τον σχεδιασμό συστημάτων ασφαλείας που χρησιμοποιούν το 1756-L8SP, η τεκμηρίωση λειτουργίας ασφαλείας πρέπει να λαμβάνει υπόψη τη συμβατότητα firmware του συνεργάτη ασφαλείας, τη διάταξη των τρύπων του πλαισίου,η κατανομή μνήμης ασφαλείας στον κύριο ελεγκτή, και τη συμβολή του χρόνου αντίδρασης ασφάλειας του ζεύγους ελεγκτών.Όλες αυτές οι παραμέτροι καθορίζονται στην τεκμηρίωση επικύρωσης ασφάλειας που απαιτείται από την IEC 61508 και το ISO 13849-1 για τις λειτουργίες ασφάλειας της εφαρμογής.
