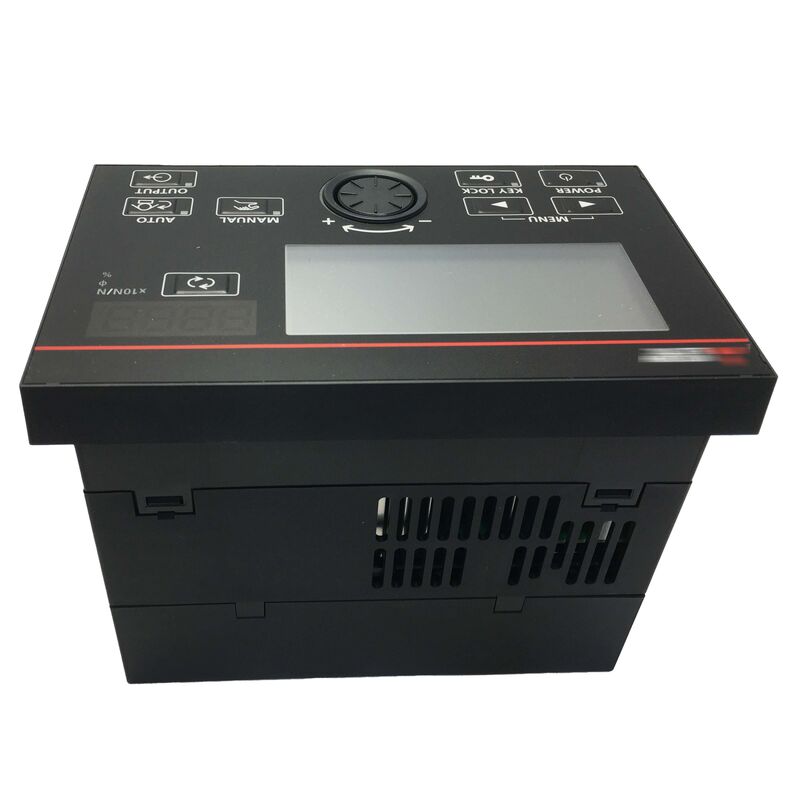

LE7-40GU-L Ελεγκτής Τάσης Καινούργιο LE740GUL

Ο Mitsubishi Electric LE7-40GU-L είναι ένας εξειδικευμένος ελεγκτής τάσης σχεδιασμένος για τη διατήρηση ακριβούς, σταθερής τάσης σε συνεχή υλικά σε μορφή ταινίας όπως χαρτί, φιλμ, αλουμινόχαρτο, ύφασμα, σύρμα ή λαμαρίνα καθώς κινούνται μέσα σε μηχανήματα επεξεργασίας με μεταβαλλόμενες ταχύτητες.

Αυτός ο ρυθμιστής κλειστού βρόχου αυτοματοποιεί τον κρίσιμο έλεγχο τάσης της ταινίας, εξαλείφοντας την ανάγκη για συνεχή παρέμβαση χειριστή και διασφαλίζοντας σταθερή διαχείριση υλικού που οι χειροκίνητες ρυθμίσεις δεν μπορούν να επιτύχουν.

Ως διάδοχος των σειρών LE-40MT και LE-30CT της Mitsubishi, το LE7-40GU-L διαθέτει άμεση φυσική συμβατότητα για εύκολη αντικατάσταση, ενώ εισάγει σημαντικές βελτιώσεις, συμπεριλαμβανομένης μιας οθόνης αφής LCD 3,8 ιντσών με υποστήριξη πολλαπλών γλωσσών (Αγγλικά, Ιαπωνικά, Απλοποιημένα Κινεζικά).

Το LE7-40GU-L προσαρμόζεται σε τρεις διακριτές θέσεις μηχανής με εξειδικευμένες στρατηγικές ελέγχου:

• Ξετύλιγμα (καρούλι τροφοδοσίας): Αντισταθμίζει τη μειούμενη διάμετρο του καρουλιού ρυθμίζοντας τη ροπή του φρένου για να διατηρήσει σταθερή τάση από την πλήρη διάμετρο έως τον πυρήνα
• Ενδιάμεσος άξονας: Ελέγχει την τάση σε ζώνες επεξεργασίας χρησιμοποιώντας σερβοκινητήρες σε λειτουργία ροπής για την αποσύζευξη των διακυμάνσεων τάσης μεταξύ γειτονικών τμημάτων
• Τύλιγμα: Προοδευτικά ρυθμίζει τη ροπή του κινητήρα περιέλιξης καθώς αυξάνεται η διάμετρος του ρολού για να διατηρήσει σταθερή τάση της ταινίας καθ' όλη τη διάρκεια του πλήρους κύκλου περιέλιξης

Κάθε ζώνη τάσης απαιτεί ξεχωριστό ελεγκτή, με πολλαπλές μονάδες δικτυωμένες μέσω CC-Link ή Ethernet για συντονισμένο έλεγχο σε σύνθετα συστήματα.

Το LE7-40GU-L ενσωματώνει τον ενισχυτή ισχύος απευθείας στο περίβλημα του ελεγκτή, εξαλείφοντας την ανάγκη για ξεχωριστές μονάδες ενισχυτή σε συστήματα DC 24V. Αυτή η συμπαγής ενσωμάτωση μειώνει τον χώρο του πίνακα, απλοποιεί την καλωδίωση και ελαχιστοποιεί τις απαιτήσεις για ανταλλακτικά.

Για πνευματικά συστήματα, ο ελεγκτής παρέχει σήματα ελέγχου 4-20mA σε ηλεκτρο-πνευματικούς ρυθμιστές, ενώ οι εφαρμογές σερβοκινητήρων χρησιμοποιούν τάσεις εντολής ροπής εξόδου σε εισόδους αναφοράς σερβοενισχυτή.

Με την προαιρετική μονάδα υπολογισμού διαμέτρου καρουλιού LE7-DCA, ο ελεγκτής υποστηρίζει:

• Έλεγχος ανοιχτού βρόχου: Υπολογίζει τη ροπή του ενεργοποιητή με βάση το σημείο ρύθμισης τάσης, τη διάμετρο του καρουλιού και την ταχύτητα γραμμής χωρίς ανάδραση ανιχνευτή τάσης
• Σύνθετος έλεγχος προπομπός/ανάδρασης: Συνδυάζει τον προκαταρκτικό υπολογισμό ανοιχτού βρόχου με ακριβή διόρθωση ανάδρασης για ανώτερη απόκριση σε μεταβαλλόμενες συνθήκες

Ο ελεγκτής έχει σχεδιαστεί για να λειτουργεί με ανιχνευτές τάσης Mitsubishi Electric των σειρών LX7-F, LX-TD και LX-TD-928. Ανιχνευτές τρίτων κατασκευαστών με συμβατά εύρη σήματος εξόδου μπορούν να χρησιμοποιηθούν με προσεκτική επαλήθευση του επιπέδου σήματος.

Ναι, ο ελεγκτής υποστηρίζει εγγενώς την επικοινωνία CC-Link IE Field Network Basic μέσω τυπικού υλικού Ethernet, λειτουργώντας ως σταθμός slave για την παρακολούθηση τιμών τάσης, την ανάγνωση κατάστασης και τον έλεγχο σημείων ρύθμισης.

Κατά την ανίχνευση απώλειας σήματος, ο ελεγκτής μεταβαίνει σε μια διαμορφωμένη ασφαλή λειτουργία, παράγει ενδείξεις συναγερμού και μπορεί να ενεργοποιήσει έκτακτες στάσεις εάν απαιτείται για την προστασία του μηχανήματος.

Το LE7-40GU-L χρησιμοποιεί ακροδέκτες ελατηρίου αντί για βιδωτούς ακροδέκτες και παρέχει εξόδους τρανζίστορ αντί για επαφές ρελέ, απαιτώντας προσαρμογή της καλωδίωσης του εξωτερικού κυκλώματος κατά την αντικατάσταση.

Όχι, κάθε LE7-40GU-L ελέγχει μία μόνο ζώνη τάσης. Μηχανές με πολλαπλές ζώνες απαιτούν ξεχωριστούς ελεγκτές δικτυωμένους για συντονισμένη λειτουργία.
