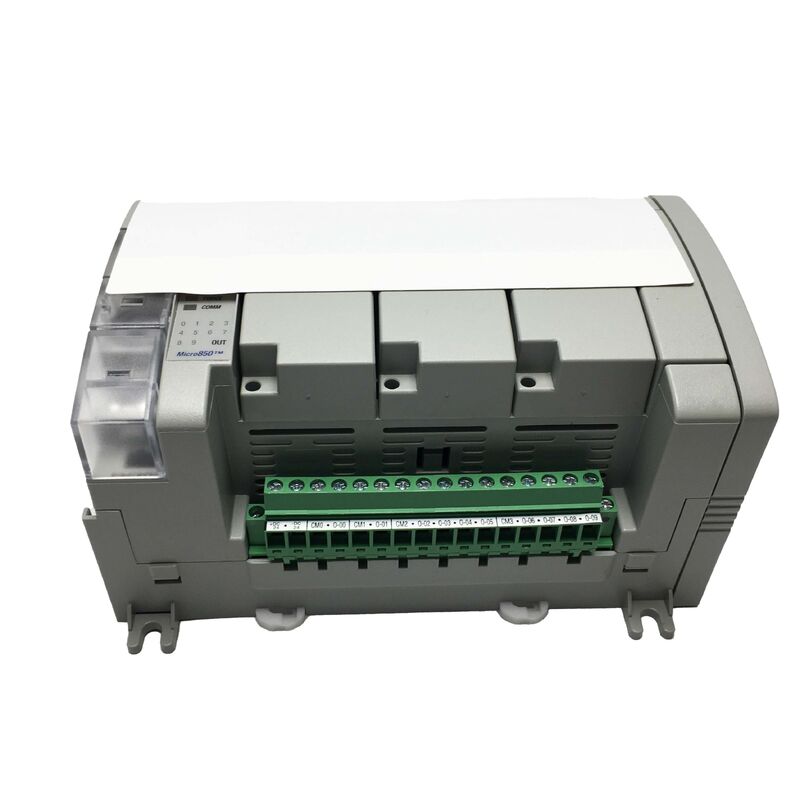

Allen-Bradley 2080-L50E-24QWB Micro850 EtherNet/IP ελεγκτής
ΗΑλεν-Μπράντλεϊ 2080-L50E-24QWBείναι ένας προγραμματιζόμενος ελεγκτής Micro850 EtherNet/IP 24 σημείων, με 14 ψηφιακές εισόδους για 24V DC ή AC, και 10 σημεία εξόδου ρελέ.Αυτή η διαμόρφωση QWB παρέχει ξεχωριστά πλεονεκτήματα για εφαρμογές μετατροπής φορτίου μικτής τάσης και εναλλασσόμενου ρεύματος όπου οι εξόδοι των τρανζίστορων θα απαιτούσαν πρόσθετα ρελέ διεπαφής.
Επισκόπηση του ελεγκτή
Αυτός ο ελεγκτής Micro850 καταλαμβάνει τη θέση μεσαίου εύρους στην οικογένεια Micro800, διαθέτοντας ενσωματωμένη θύρα Ethernet 10/100Base-T, μη απομονωμένη θύρα RS232/485 και θύρα προγραμματισμού USB.Υποστηρίζει έως και τέσσερις μονάδες I/O επέκτασης της σειράς 2085 και περιλαμβάνει τρεις υποδομές plug-in για ειδικές λειτουργίες, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν μελλοντικές δυνατότητες επέκτασης.
Βασικές προδιαγραφές
| Παράμετρος |
Αξία |
| Ψηφιακές εισροές |
14 × 24V DC/AC |
| Ψηφιακές εξόδους |
10 × Ρελέ |
| Ηλεκτρική τροφοδοσία |
24V συνεχής |
| Δίαυλοι HSC |
Μέχρι 4 |
| Μνήμη Προγράμματος |
Βήματα προγράμματος 10K |
| Μνήμη δεδομένων |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Σειριακή θύρα |
RS232/485 (μη απομονωμένο) |
| USB |
Πύλη προγραμματισμού |
| Συμπλέκτες |
3 |
| Εισαγωγή/Εξόδου επέκτασης |
Μέχρι 4 μονάδες |
| Μέγιστη συνολική είσοδος/εξόδου |
Μέχρι 132 ψηφιακά σημεία (με επέκταση) |
Πλεονεκτήματα της έκδοσης αναμεταδόχου
Οι 10 εξόδοι ρελέ παρέχουν επαφές χωρίς δυναμικό που είναι ηλεκτρικά απομονωμένες από το κύκλωμα τροφοδοσίας του ελεγκτή.Αυτό επιτρέπει την εναλλαγή φορτίων εναλλασσόμενου ή συνεχούς ρεύματος χωρίς ανησυχία για την πολικότητα ή την κοινή ανταλλαγή επιστροφής, καθιστώντας τα ιδανικά για εφαρμογές με απαιτήσεις μικτής τάσης ή επαγωγικά φορτία πιλότου.
Δύο δυνατότητες εισόδου AC/DC
Οι 14 εισόδοι δέχονται τόσο 24V DC όσο και AC απευθείας, εξαλείφοντας την ανάγκη για πρόσθετους αναμεταδιδαστές προετοιμασίας σήματος σε εφαρμογές αναβάθμισης με υπάρχουσα καλωδίωση πεδίου AC.Τέσσερις εισροές είναι ρυθμιζόμενες ως κανάλια μετρητών υψηλής ταχύτητας για ανατροφοδότηση κωδικοποιητή, εισροές παλμών μετρητών ροής και εφαρμογές μέτρησης συχνότητας.
Σύνδεση δικτύου
Η ενσωματωμένη θύρα Ethernet υποστηρίζει τόσο το EtherNet / IP για την ολοκλήρωση του οικοσυστήματος Allen-Bradley όσο και το Modbus TCP / IP για επικοινωνία με συσκευές τρίτων.Ο ελεγκτής μπορεί να επικοινωνεί με έως και 8 κόμβους Ethernet ταυτόχρονα, καλύπτοντας τις τυπικές ανάγκες ανεξάρτητων μηχανών ή μικρών μονάδων παραγωγής.
Ικανότητες Επέκτασης
Ο ελεγκτής αναπτύσσεται μέσω τριών στροφών plug-in για εξειδικευμένες λειτουργικές ενότητες και τεσσάρων στροφών ενότητες επέκτασης για την προσθήκη μεγάλων σημείων Ε/Υ.Αυτή η αρχιτεκτονική διπλής επέκτασης υποστηρίζει έως και 132 ψηφιακά σημεία Ε/Υ, διατηρώντας την ευελιξία για αναλογικά, θερμοκρασία, και εφαρμογές ελέγχου κίνησης.
Προγραμματισμός & Λογισμικό
Ο προγραμματισμός πραγματοποιείται χρησιμοποιώντας το λογισμικό Connected Components Workbench (CCW) της Rockwell Automation, το οποίο υποστηρίζει όλες τις γλώσσες IEC 61131-3, συμπεριλαμβανομένου του διαγράμματος σκάλας, του διαγράμματος τεμαχίου λειτουργίας,δομημένο κείμενο, και διαδοχικό διάγραμμα λειτουργίας χωρίς πρόσθετες απαιτήσεις αδειοδότησης.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ του 2080-L50E-24QWB και του 2080-L50E-24QBB;
Και οι δύο ελεγκτές είναι πανομοιότυποι στις δυνατότητες επικοινωνίας, επέκτασης και επεξεργασίας.Ενώ το QBB έχει 10 έξοδα βύθισης τρανζίστορ μόνο για φορτία 24V DC. Επιλέξτε QWB για εφαρμογές μικτής τάσης και QBB για ταχύτερη εναλλαγή συνεχούς ρεύματος.
Πόσα συνολικά σημεία Ε/Ε μπορεί να υποστηρίξει ο ελεγκτής με επέκταση;
Ξεκινώντας από 24 ενσωματωμένα σημεία, η προσθήκη τεσσάρων μονάδων επέκτασης 32 σημείων της σειράς 2085 φτάνει περίπου στα 132 ψηφιακά σημεία I/O.Τα τρία Plug-in slots προσθέτουν εξειδικευμένες λειτουργίες χωρίς να καταναλώνουν slots επέκτασης.
Ποιο λογισμικό απαιτείται για τον προγραμματισμό;
Το Connected Components Workbench (CCW) είναι το δωρεάν λογισμικό της Rockwell Automation που υποστηρίζει όλες τις γλώσσες προγραμματισμού IEC 61131-3 και περιλαμβάνει λειτουργία προσομοίωσης για δοκιμές εκτός σύνδεσης.
Μπορεί ο ελεγκτής να επικοινωνήσει με τις συσκευές Modbus;
Ναι, η θύρα Ethernet υποστηρίζει το Modbus TCP/IP και η σειριακή θύρα RS232/485 υποστηρίζει το Modbus RTU, καθιστώντας την κατάλληλη για εφαρμογές που απαιτούν επικοινωνία με παλαιές συσκευές πεδίου Modbus.
Τι σημαίνει στην πράξη το κατώτερο όριο εισόδου 14V;
Το κατώτατο όριο 14V εξασφαλίζει αξιόπιστη αναγνώριση εισόδου σε συστήματα με μείωση τάσης ή με μεγάλες διαδρομές καλωδίων.παρέχοντας άνετο περιθώριο για τις πραγματικές συνθήκες προσφοράς.
