SNP-9034 Skynet Electronics Συνδετήρες Τροφοδοσίας 5V±15V Module
Επισκόπηση Προϊόντος

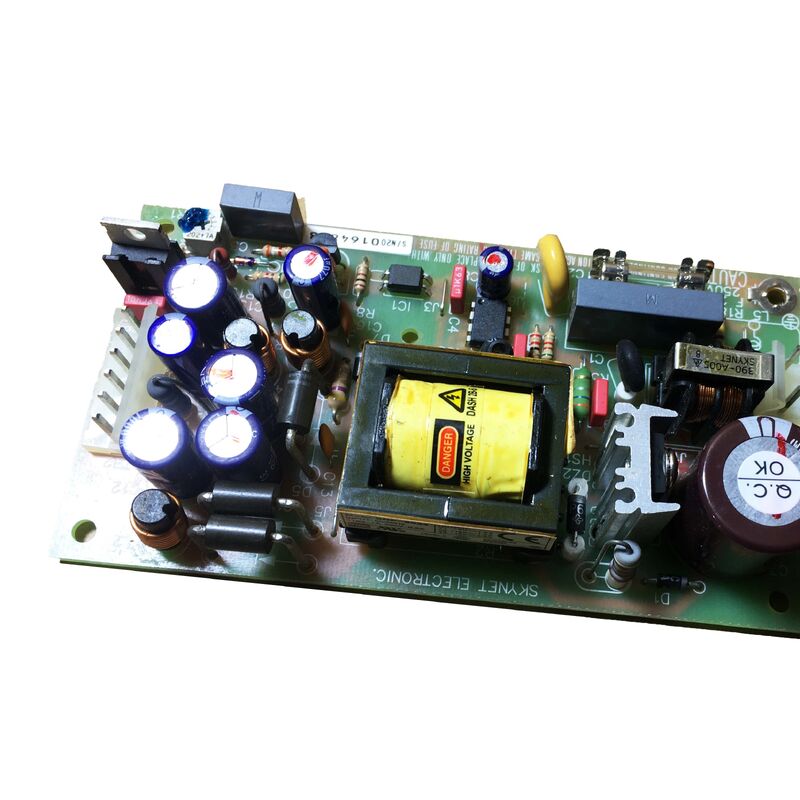

Το Skynet SNP-9034 είναι ένα τροφοδοτικό μεταγωγής ανοιχτού πλαισίου 30 watt που παρέχει τρεις ρυθμιζόμενες εξόδους DC ταυτόχρονα: +5V στα 1.5A, +15V στα 1.2A και -15V στα 0.3A. Με καθολικό εύρος εισόδου AC (90VAC έως 260VAC) και παγκόσμια ανοχή συχνότητας (47Hz έως 63Hz), αυτό το τροφοδοτικό λειτουργεί απρόσκοπτα σε παγκόσμιες παροχές δικτύου.
Σχεδιασμένο για συστήματα PLC, πίνακες ελέγχου βιομηχανικών μηχανών, εξοπλισμό μέτρησης και ενσωματωμένα ηλεκτρονικά, αυτό το συμπαγές τροφοδοτικό παρέχει ισχύ τόσο σε επίπεδο λογικής (+5V) όσο και σε αναλογικές γραμμές (±15V) σε μία μόνο μονάδα διαστάσεων μόλις 70 × 130 × 32,1 mm.
Βασικές Προδιαγραφές
| Συνολική Ισχύς Εξόδου |
30 W |
| Έξοδος 1 |
+5V DC @ 1.5A (ονομαστική) / 3A (μέγιστη) |
| Έξοδος 2 |
+15V DC @ 1.2A (ονομαστική) / 2A (μέγιστη) |
| Έξοδος 3 |
-15V DC @ 0.3A (ονομαστική) / 0.5A (μέγιστη) |
| Εύρος Τάσης Εισόδου |
90VAC έως 260VAC |
| Συχνότητα Εισόδου |
47Hz έως 63Hz |
| Ακρίβεια Τάσης Εξόδου |
±1% (όλες οι γραμμές) |
| Πιστοποιήσεις Ασφαλείας |
UL 1950, CSA 22.2 No.234, VDE EN60950 |
| Διαστάσεις |
70 × 130 × 32,1 mm |
Αρχιτεκτονική Τριπλής Εξόδου
Το SNP-9034 συνδυάζει +5V για ψηφιακή λογική, μικροελεγκτές και κυκλώματα I/O PLC με ±15V για τελεστικούς ενισχυτές, αναλογική διαμόρφωση σήματος και όργανα ακριβείας. Αυτή η κλασική αρχιτεκτονική τροφοδοσίας εξαλείφει την ανάγκη για πολλαπλά τροφοδοτικά ή μετατροπείς DC-DC σε μικτά ψηφιακά/αναλογικά συστήματα.
Καθολική Συμβατότητα Εισόδου
Με αυτόματη προσαρμογή τάσης από 90VAC έως 260VAC, αυτό το τροφοδοτικό λειτουργεί παγκοσμίως χωρίς τροποποίηση. Η ανοχή συχνότητας 47-63Hz καλύπτει συστήματα δικτύου 50Hz και 60Hz, ενώ ο χρόνος διατήρησης >16ms διασφαλίζει σταθερή λειτουργία κατά τη διάρκεια σύντομων διακοπών ρεύματος.
Σχεδιασμός Ανοιχτού Πλαισίου
Η κατασκευή ανοιχτού πλαισίου επιτρέπει την εύκολη ενσωμάτωση σε σασί εξοπλισμού. Τυπικές οπές στήριξης M3 (μοτίβο 60 × 120 mm) και βιομηχανικού προτύπου ακροδέκτες Molex διασφαλίζουν απλή εγκατάσταση και συντήρηση.
Πιστοποιήσεις & Συμμόρφωση
Πιστοποιήσεις ασφαλείας UL, CSA και VDE, καθώς και συμμόρφωση με EMI FCC Class B και VDE Vfg 243/1991, καθιστούν αυτό το τροφοδοτικό κατάλληλο για εξοπλισμό που προορίζεται για τις αγορές της Βόρειας Αμερικής, του Καναδά και της Ευρώπης.
Συχνές Ερωτήσεις
Μπορεί το SNP-9034 να χρησιμοποιηθεί τόσο σε παροχές δικτύου 115VAC όσο και 230VAC;
Ναι. Το καθολικό εύρος εισόδου (90VAC έως 260VAC) επιτρέπει τη λειτουργία σε οποιαδήποτε τυπική τάση δικτύου παγκοσμίως χωρίς αλλαγές υλικού ή διαμόρφωση.
Τι είναι η προστασία από υπέρταση crowbar;
Η προστασία crowbar βραχυκυκλώνει την επηρεαζόμενη έξοδο όταν η τάση υπερβαίνει τα ασφαλή όρια, προστατεύοντας την κάτωθεν κυκλωματική διάταξη. Αυτό το χαρακτηριστικό ασφαλείας ενεργοποιείται κατά τη διάρκεια εσωτερικών σφαλμάτων και απαιτεί επαναφορά τροφοδοσίας για επαναφορά.
Μπορούν οι γραμμές εξόδου να φορτιστούν ανεξάρτητα;
Κάθε γραμμή μπορεί να λειτουργήσει από φορτίο 0A χωρίς υποχρεωτικές ελάχιστες απαιτήσεις. Οι μέγιστες ονομαστικές τιμές ρεύματος παρέχουν περιθώριο για την εκκίνηση και τις παροδικές αιχμές φορτίου.
Είναι εύκολο να βρεθούν οι συνδετήρες για αντικατάσταση;
Ναι. Τόσο οι συνδετήρες εισόδου AC (Molex 5277-2) όσο και οι συνδετήρες εξόδου DC (Molex 5273-x) χρησιμοποιούν βιομηχανικού προτύπου ακροδέκτες με ευρεία διαθεσιμότητα και συμβατά ισοδύναμα.
Είναι κατάλληλο για πίνακες ελέγχου PLC;
Ναι. Όταν εγκαθίσταται σε κατάλληλα γειωμένο περίβλημα με περιορισμένη πρόσβαση σε ζωντανά μέρη, το SNP-9034 πληροί τις απαιτήσεις για βιομηχανικούς πίνακες ελέγχου και σασί εξοπλισμού.
