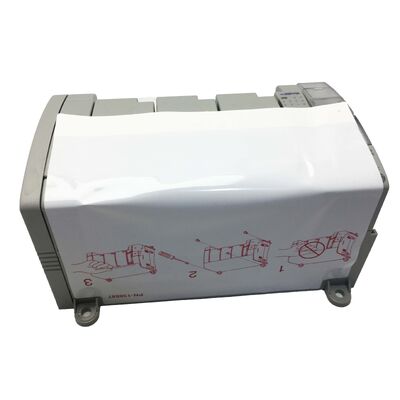

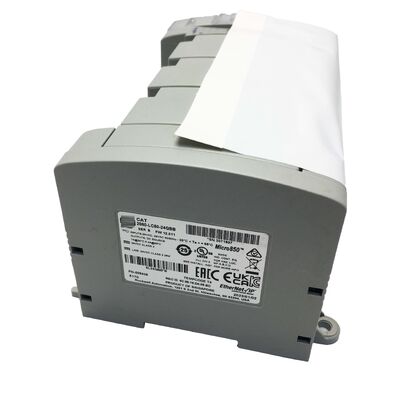

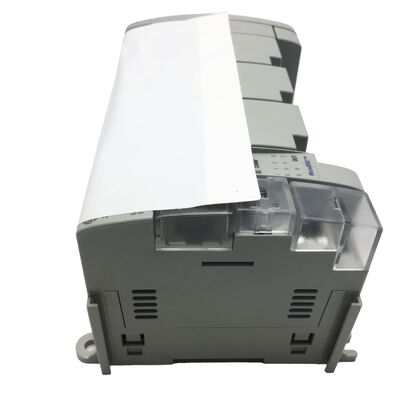

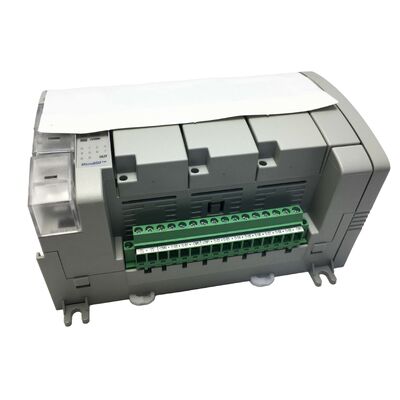

Αλέν-Μπράντλεϊ 2080-LC50-24QBB Micro 850 PLC
24 I/O, Ethernet, High-Speed Motion Control Προγραμματιζόμενος λογικός ελεγκτής
Αριθμός μέρους:2080-LC50-24QBB
Παρασκευαστής:Άλεν-Μπράντλεϊ (Αυτοματοποίηση Ροκγουέλ)
Προϊόντα:Μικρο 850
Ονοματεπώνυμο884951711709
Κατάσταση:Νέο / Ανακαινισμένο / Υπερβολικό διαθέσιμο
Επισκόπηση του προϊόντος
Ο Allen-Bradley 2080-LC50-24QBB είναι ένας μεσαίου εύρους αυτόνομος προγραμματιζόμενος λογικός ελεγκτής από τη σειρά Micro 850 της Rockwell Automation.Αυτή η πλατφόρμα ελεγκτών γεφυρώνει το χάσμα μεταξύ του Micro 820 εισόδου και της πιο προηγμένης οικογένειας CompactLogix, καθιστώντας το ιδανικό για εφαρμογές αυτοματισμού μικρών και μεσαίων μηχανών που απαιτούν συμπαγές αποτύπωμα, ενσωματωμένη συνδεσιμότητα Ethernet και πραγματική ικανότητα κίνησης σε μία μονάδα.
Με 14 εισόδους, 10 εξόδους, ενσωματωμένη θύρα Ethernet RJ45, διεπαφή διαμόρφωσης USB και υποστήριξη έως 4 μονάδων I/O επέκτασης (εκτείνοντας το σύνολο των ψηφιακών I/O σε 132 σημεία),Το 2080-LC50-24QBB προσφέρει κλιμακώσιμες επιδόσεις που αυξάνονται με τις απαιτήσεις των εφαρμογών σας.
Βασικές προδιαγραφές
| Παράμετρος |
Αξία |
| Αριθμός τμήματος |
2080-LC50-24QBB |
| Προϊόντα |
Μικρο 850 |
| Συνολικές εισροές/εξόδους βάσης |
24 (14 μέσα / 10 έξω) |
| Τεχνολογία |
12/24V συνεχής ρεύμα νεροχύτης/πηγή |
| Τύπος εξόδου |
Πηγή συνεχούς ρεύματος 24V |
| Εισόδους υψηλής ταχύτητας |
8 (Εισόδους 0-7) |
| Εκδόσεις υψηλής ταχύτητας |
2 (Εξόδους 0-1) |
| Μέγιστη συχνότητα HSC |
100 kHz |
| Μετρητές υψηλής ταχύτητας |
4 ΕΣΚ |
| Άξονες κίνησης |
2 |
| Βάση Plug-in Slots |
3 |
| Ενότητες Ε/Υ επέκτασης |
Μέχρι 4 |
| Μαξ Ψηφιακή Ε/Υ |
132 |
| Σειριακή θύρα |
1 * RS-232/485 (μη απομονωμένο) |
| Πορτ διαμόρφωσης |
1 * USB τύπου Β |
| Πύλη Ethernet |
1 * RJ45 |
| Εισαγωγή τροφοδοσίας |
20.4-26.4V συνεχής ρεύμα (κλάση 2 / LVLC) |
| Βάρος |
00,43 κιλά |
Προχωρημένες δυνατότητες I/O
Το 2080-LC50-24QBB διαθέτει οκτώ εισόδους υψηλής ταχύτητας ικανές να λειτουργούν έως και 100 kHz μέσω ενσωματωμένων μετρητών υψηλής ταχύτητας.ή κανάλια μέτρησης συχνότητας, παρέχοντας σημαντικούς πόρους υλικού χωρίς ενότητες επέκτασης.
Δύο έξοδοι υψηλής ταχύτητας λειτουργούν ως κανάλια εξόδου σιδηροτροχιάς παλμού (PTO) για την κίνηση άξονων στάπτερ ή σέρβο θέσης.αυτό επιτρέπει την βασική θέση κλειστού βρόχου ή τον ανεξάρτητο έλεγχο άξονα βήματος ανοιχτού βρόχου απευθείας από την μονάδα βάσης.
Χαρακτηριστικά σύνδεσης
Η ενσωματωμένη θύρα RJ45 Ethernet υποστηρίζει το πρωτόκολλο EtherNet / IP για ενσωμάτωση με δίκτυα που διαχειρίζονται από την Rockwell, επικοινωνία με πίνακα HMI και πρόσβαση σε απομακρυσμένα προγράμματα.Η θύρα USB τύπου Β παρέχει αξιόπιστο προγραμματισμό και διαμόρφωση μέσω λογισμικού Connected Components Workbench, ενώ η σειριακή θύρα RS-232/485 φιλοξενεί επικοινωνίες παλαιών συσκευών και διεπαφές οργάνωσης.
Ικανότητα επέκτασης
Η υποστήριξη έως τέσσερις μονάδων I/O επέκτασης της σειράς 2080 επεκτείνει την ψηφιακή χωρητικότητα I/O σε 132 σημεία.εισροές θερμοσύνθεσης και θερμοκρασίας RTDΤρεις ενσωματωμένες πρίζες plug-in δέχονται πρόσθετες σειριακές θύρες, κανάλια HSC και αναλογικές εισόδους για βελτιωμένη λειτουργικότητα.
Πεδίο εφαρμογής
Ιδανικό για ανεξάρτητες εφαρμογές ελέγχου μηχανών, συμπεριλαμβανομένων των μηχανών συσκευασίας, των συστημάτων μεταφορέων, των μικρών σταθμών συναρμολόγησης, των εγκαταστάσεων δοκιμών και των πάνελ ελέγχου αντλίας / ανεμιστήρα.Η απαίτηση παροχής συνεχούς ρεύματος 24V και η ταξινόμηση ισχύος κλάσης 2 ευθυγραμμίζονται με τις τυποποιημένες αρχιτεκτονικές ισχύος ελέγχου μηχανών, ενώ το συμπαγές σχεδιασμό 0,43 kg ταιριάζει αποτελεσματικά σε ντουλάπια ελέγχου που τοποθετούνται σε σιδηρόδρομο DIN.
Προγραμματισμός & Λογισμικό
Προγραμματίζεται χρησιμοποιώντας το λογισμικό Connected Components Workbench (CCW) της Rockwell - διαθέσιμο ως δωρεάν λήψη.μαζί με εργαλεία διαμόρφωσης κίνησης για τη ρύθμιση άξονα PTOΠεριλαμβάνει δυνατότητες επιτήρησης online, τάσης δεδομένων και ενημέρωσης firmware.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ των άξων κίνησης του PTO και των εισόδων του HSC;
Τα δύο κανάλια PTO (Pulse Train Output) παράγουν σήματα παλμού και κατεύθυνσης για την οδήγηση των οδηγών σταπτέρ κινητήρων ή των ενισχυτών σέρβο.Τα τέσσερα κανάλια HSC (High-Speed Counter) μετρούν τους παλμούς από κωδικοποιητές ή άλλες συσκευές παραγωγής παλμών έως και 100 kHzΧρησιμοποιούνται από κοινού, επιτρέπουν τη βασική επαλήθευση θέσης κλειστού κυκλώματος.
Μπορεί το 2080-LC50-24QBB να επικοινωνήσει με τα πάνελ HMI Allen-Bradley μέσω Ethernet;
Η ενσωματωμένη θύρα EtherNet/IP επιτρέπει την απευθείας επικοινωνία με τους τερματικούς του Allen-Bradley PanelView και του PanelView Plus.Η επικοινωνία βασισμένη σε ετικέτες μέσω EtherNet/IP υποστηρίζεται εγγενώς τόσο στο λογισμικό διαμόρφωσης CCW όσο και στο HMI.
Πόσες ενότητες επέκτασης μπορούν να προστεθούν και πού συνδέονται;
Μέχρι τέσσερις μονάδες I/O επέκτασης της σειράς 2080 συνδέονται στη δεξιά πλευρά του βασικού ελεγκτή, επεκτείνοντας το συνολικό αριθμό ψηφιακών I/O σε 132 σημεία.Τρεις πρόσθετες πρίζες plug-in στην μονάδα βάσης αποδέχονται μικρότερες μονάδες plug-in για βελτιωμένη λειτουργικότητα.
Ποια τροφοδοσία χρειάζεται το 2080-LC50-24QBB;
Ο ελεγκτής απαιτεί παροχή συνεχούς ρεύματος 20,4-26,4V με ονομαστική τάξη 2 ή LVLC. Συνήθως χρησιμοποιείται μια τυποποιημένη παροχή ρεύματος 24V συνεχούς ρεύματος με πιστοποίηση κλάσης 2.Ο ελεγκτής δεν λειτουργεί άμεσα με ισχύ εναλλασσόμενου ρεύματος.
Ποιο λογισμικό χρειάζεται για να προγραμματιστεί ο ελεγκτής, και είναι δωρεάν;
Το λογισμικό Connected Components Workbench (CCW) της Rockwell Automation απαιτείται και είναι διαθέσιμο ως δωρεάν λήψη.Υποστηρίζει πολλαπλές γλώσσες προγραμματισμού και χειρίζεται ολόκληρο τον κύκλο ζωής του έργου, συμπεριλαμβανομένης της διαμόρφωσης κίνησης και των ενημερώσεων firmware.
