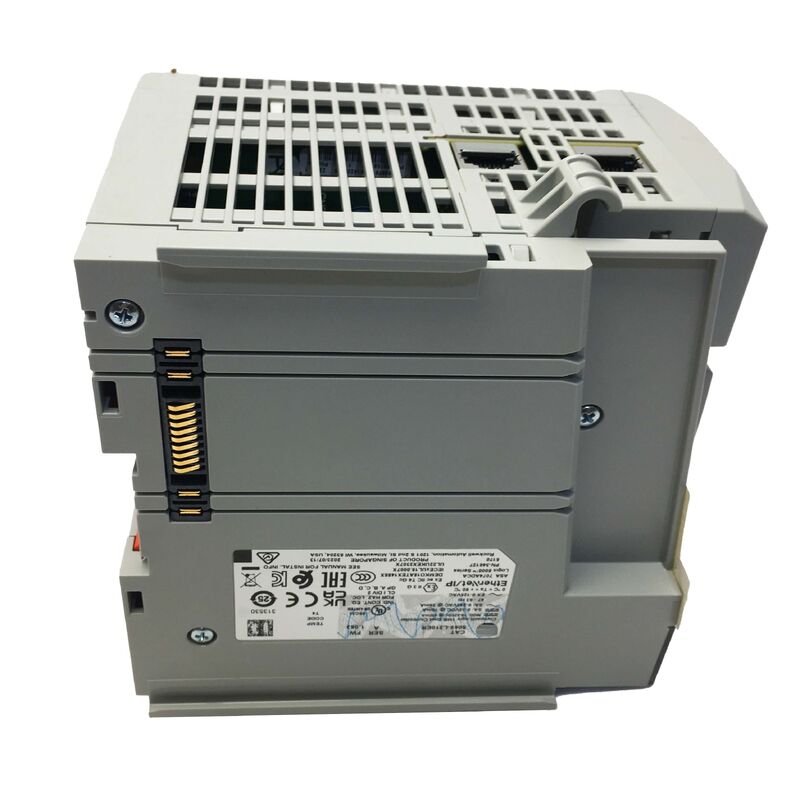

Ο Allen-Bradley 5069-L310ER CompactLogix 5380 PLC
1MB EtherNet/IP Motion Controller, σειρά Α
Ελέγχος μεσαίου εύρους χωρίς συμβιβασμούς μεσαίου εύρους
Η μετάβαση από τους PLC εισερχόμενου επιπέδου σε ένα πλήρες συρτάρι ControlLogix συνεπάγεται σημαντικό κόστος, χώρο ντουλάπις και χρόνο μηχανικής.
ΗΑλεν-Μπράντλεϊ 5069-L310ERείναιΕλεγκτής CompactLogix 5380που γεφυρώνει αυτό το κενό παρέχοντας την ισχύ επεξεργασίας, την αρχιτεκτονική δικτύου και την ικανότητα Ε/Υ που απαιτούνται για τον αυτοματισμό μηχανών και διαδικασιών μεσαίας εμβέλειας,σε συσκευασία DIN που τοποθετείται σε σιδηροδρομική γραμμή και ταιριάζει σε ρεαλιστικούς προϋπολογισμούς.
- Σειρά Αμονάδα με1MB μνήμης χρήστη
- Πρωτογενής επεξεργαστήςγια βελτιωμένες επιδόσεις
- Δύο θύρες 1Gb EtherNet/IPκαι μία θύρα USB
- Υποστηρίζει έως και8 τοπικές μονάδες 5069 Compact I/Oκαι24 κόμβοι EtherNet/IP
- Προγραμματισμός αποκλειστικά μέσωΣτούντιο 5000 Logix Designer
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία |
|---|
| Αριθμός τμήματος | 5069-L310ER |
| Σειρά | Α |
| Οικογένεια | CompactLogix 5380 |
| Μνήμη χρήστη | 1 MB |
| Επεξεργαστής | Τετραπλό πυρήνα. |
| Αγωγές EtherNet/IP | 2 × 1 Gb |
| Πορτ USB | 1 × τύπου Β 2.0 πλήρους ταχύτητας |
| Επικοινωνία | EtherNet/IP, USB |
| Σημεία EtherNet/IP | Μέχρι 24 |
| Τοπικές μονάδες I/O | Μέχρι 8 (5069 Compact I/O) |
| Άξονες κίνησης | 0 |
| Εργασίες | 32 (μέχρι 1.000 προγράμματα ανά εργασία) |
| Τροφοδοσία MOD | 18-32V συνεχής |
| Εφοδιασμός ηλεκτρικής ενέργειας SA | 0-32V DC / 0-240V AC, 47-63Hz |
| Αρμόδια για την παρακολούθηση των επιβατών | 125V εναλλασσόμενη |
| Απομόνωση Ethernet | 300V συνεχής, χωρίς απομόνωση μεταξύ των θύρων ENET |
| Τοπολογίες δικτύου | Γραμμικό, αστέρι, δαχτυλίδι επιπέδου συσκευής (DLR) |
| Ταχύτητα Ethernet | 10 / 100 / 1.000 Mbps (πλήρη διπλή) |
| Μη πτητική μνήμη | 2GB κάρτα SD (1784-SD2, παραδόθηκε) |
| Υψόμετρο | 123 χιλιοστά (4.84") |
| Βαθμός | 136.81mm (5.39") |
| Θέρμανση λειτουργίας | 0-60°C (32-140°F) |
| Θέρμανση αποθήκευσης | -40-85°C (-40-185°F) |
| Σχετική υγρασία | 5-95% (μη συμπυκνωτικό) |
| Λογισμικό προγραμματισμού | Στούντιο 5000 Logix Designer |
Δύο δυνατότητες 1Gb Ethernet/IP θύρας
Οι ελεγκτές μίας θύρας επιβάλλουν συμβιβασμό: λειτουργία δικτύου Ε/Ε και κυκλοφορίας HMI/SCADA στο ίδιο τμήμα ή προσθήκη μη διαχειριζόμενου διακόπτη με περιορισμούς τοπολογίας.
ΗΔύο θύρες 1Gb του 5069-L310ERΤο ένα λιμάνι μπορεί να διαχειριστεί το δίκτυο Ε/Υ της μηχανής, ενώ το άλλο συνδέεται με το backbone του Ethernet της μονάδας.Δαχτυλίδι επιπέδου συσκευής (DLR)τοπολογία για την ελαχιστοποίηση του δικτύου με αντοχή σε σφάλματα, εξασφαλίζοντας συνεχή λειτουργία ακόμη και με μία μόνο διακοπή καλωδίου.
Ηπροδιαγραφή απομόνωσηςείναι κρίσιμη: συνεχής απομόνωση 300V μεταξύ των θύρων Ethernet και των εσωτερικών στοιχείων του ελεγκτή, αλλάδεν υπάρχει απομόνωση μεταξύ των δύο θύρων EthernetΑυτή η ηλεκτρική συνέχεια είναι πρότυπη για τους ελεγκτές που είναι σε θέση να χρησιμοποιούν DLR και είναι σημαντική για την γείωση των πάνελ και τον σχεδιασμό δρομολογίων καλωδίων.
Επεξεργασία τετραπλών πυρήνων και εκτέλεση εργασιών
Ο τετραπυρηνικός επεξεργαστής της γενιάς 5380 αντιπροσωπεύει σημαντική βελτίωση σε σχέση με τις μονοπυρηνικές αρχιτεκτονικές στις προηγούμενες οικογένειες CompactLogix.
Αυτό έχει ως αποτέλεσματαχύτεροι χρόνοι σάρωσης, καλύτερη διαχείριση πολλαπλών ταυτόχρονων εργασιών και αυξημένη ικανότητα για έλεγχο κίνησης, καταγραφή δεδομένων και επικοινωνίες χωρίς υποβάθμιση του χρόνου σάρωσης.
Ο ελεγκτής υποστηρίζει32 εργασίεςμε έως και1, 000 προγράμματα ανά εργασία∙ παρέχοντας οργανωτική ευελιξία για πολύπλοκα μηχανήματα με πολλαπλές λειτουργικές λειτουργίες, διαχείριση συνταγών και συντονισμένο έλεγχο σε πολλαπλές ζώνες χωρίς να απαιτείται πλαισίωμα ControlLogix.
5069 Συμφωνία I/O σε μικροδιαστάσεις
Το 5069-L310ER χρησιμοποιεί το5069 Συμπληρωματική είσοδος/εξόδουη οικογένεια των ενσωματωμένων μονάδων δεν είναι οι παλαιότερες μονάδες 1769 από τις προηγούμενες γενιές CompactLogix.
Οι ενότητες 5069υψηλής ταχύτητας επικοινωνίες πίσω από το αεροπλάνο, μικρότερος συντελεστής μορφής ανά σημείο και ενισχυμένα χαρακτηριστικά ασφαλείας, συμπεριλαμβανομένου του ψηφιακά υπογεγραμμένου firmware, ανίχνευσης αλλαγών με βάση τον ελεγκτή,και έλεγχο πρόσβασης βάσει ρόλων για ρουτίνες και πρόσθετες οδηγίες.
Ο ελεγκτής υποστηρίζει έως και8 τοπικές μονάδες 5069Η διαφορά μεταξύ των δύο πλαισίων είναι πολύ σημαντική, δεδομένου ότι η διαφορά μεταξύ των δύο πλαισίων είναι σημαντική.
Ευελιξία τροφοδοσίας
ΗΔύναμη MOD(προμήθεια μονάδας ελέγχου) απαιτεί18-32V συνεχής∙ συμβατό με τυπικές πηγές τροφοδοσίας πάνελ συνεχούς ρεύματος 24V.
ΗΔύναμη SA(Προμήθεια μονάδας I/O) δέχεται τόσο DC (0-32V) όσο και AC (0-240V σε 47-63Hz), παρέχοντας ευελιξία για την τροφοδοσία συσκευών πεδίου με διαφορετικές απαιτήσεις τάσης από το ίδιο πλαίσιο I/O.
ΓιαATEX/IECExΗ προμήθεια SA περιορίζεται σε:Μέγιστο 125V εναλλασσόμενης τάσης∆ιαφορετικά στοιχεία για τις εγκαταστάσεις επικίνδυνων περιοχών
Συχνές Ερωτήσεις
Ποιο λογισμικό προγραμματισμού απαιτείται για το 5069-L310ER;
Το 5069-L310ER είναι αποκλειστικά προγραμματισμένο χρησιμοποιώνταςΣτούντιο 5000 Logix Designer. Το παλαιότερο λογισμικό RSLogix 5000 δεν είναι συμβατό με την πλατφόρμα CompactLogix 5380. Ελέγξτε αν το περιβάλλον προγραμματισμού σας είναι τρέχον πριν από την αναβάθμιση από παλαιότερα συστήματα CompactLogix.
Πόσες μονάδες I/O και κόμβους EtherNet/IP υποστηρίζει αυτός ο ελεγκτής;
Το 5069-L310ER υποστηρίζει έως και8 τοπικές μονάδες 5069 Compact I/Oστο πίσω πλάνο και μέχρι24 κόμβοι EtherNet/IPΟι κόμβοι περιλαμβάνουν απομακρυσμένους προσαρμογείς I/O, δίσκους, HMI και άλλες συσκευές EtherNet/IP συνδεδεμένες σε οποιαδήποτε θύρα Ethernet.
Μπορεί αυτός ο ελεγκτής να χειριστεί άξονες ελέγχου κίνησης;
ΗΤο 5069-L310ER είναι εγκεκριμένο για 0 άξονες κίνησης.Για εφαρμογές που απαιτούν έλεγχο άξονα κίνησης CIP,οι ελεγκτές 5069-L320ER ή 5380 μεγαλύτερης χωρητικότητας με δυνατότητα κίνησης είναι κατάλληλες επιλογές εντός της ίδιας οικογένειας προϊόντων.
Ποιες τοπολογίες δικτύου υποστηρίζει το διπλό EtherNet/IP;
Οι δύο θύρες Ethernet υποστηρίζουνΓραμμικό, αστρικό και δαχτυλίδι επιπέδου συσκευής (DLR)Η DLR παρέχει ανοχή σφάλματος δικτύου, εάν συμβεί ένα μόνο σπάσιμο καλωδίου οπουδήποτε στον δακτύλιο, η κίνηση ανακατευθύνεται αυτόματα και το δίκτυο Ε/Υ συνεχίζει να λειτουργεί.Αυτό είναι ένα σημαντικό πλεονέκτημα αξιοπιστίας για εφαρμογές όπου η μη προγραμματισμένη διακοπή λειτουργίας είναι δαπανηρή.
Είναι ο 5069-L310ER συμβατός προς τα πίσω με τις μονάδες I/O του 1769 CompactLogix;
Το 5069-L310ER χρησιμοποιεί5069 Αποκλειστικά μικροσκοπικές μονάδες I/OΟ υπολογιστής δεν είναι συμβατός με τις ενότητες Ε/Υ 1769 που χρησιμοποιήθηκαν σε προηγούμενους ελεγκτές CompactLogix 1769-L3x.οι μονάδες Ε/Υ πρέπει να αντικαθίστανται παράλληλα με τον ελεγκτή.
Ο Allen-Bradley 5069-L310ER είναι ένας ελεγκτής Rockwell Automation CompactLogix 5380.
