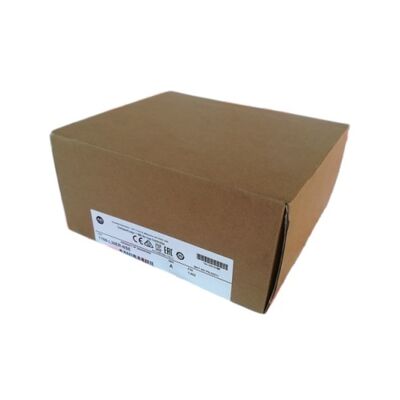

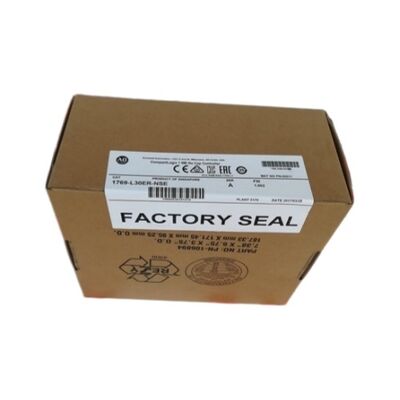

Νέος ALLEN BRADLEY 1769-L30ER-NSE COMPACTLOGIX επεξεργαστής

1769-L30ER-NSE∙ CompactLogix 5370 L3 1MB / Dual EtherNet/IP DLR / 16 κόμβοι / 8 μονάδες I/O / χωρίς Supercap / επικίνδυνη τοποθεσία / USB / 1GB SD

Εθνική Τράπεζα Επενδύσεων (NSE) ∆εν υφίσταται υπερκεφαλαιοποίηση ∆ημοσίευση που ορίζει το μοντέλο

Το 1769-L30ER-NSE και το πρότυπο 1769-L30ER είναι λειτουργικά πανομοιότυπα σε μνήμη, δυνατότητα Ethernet, επέκταση I / O και προγραμματισμό.- Όχι, όχι.περιέχουν υπερσυμπιεστήρα για ενεργειακή υποστήριξη ρολογίου σε πραγματικό χρόνο (RTC).

Οι τυπικοί ελεγκτές CompactLogix 5370 χρησιμοποιούν έναν εσωτερικό υπερσυμπιεστή για τη διατήρηση του ρολογιού σε πραγματικό χρόνο κατά την απώλεια ισχύος.∆ημιουργεί κίνδυνο τόξου ή ανάφλεξης σε ορισμένα περιβάλλοντα.

Για εγκαταστάσειςΤοποθεσίες επικίνδυνες της κατηγορίας Ι Διεύθυνση 2 (Div 2) ή Ζώνη 2Ο εξοπλισμός πρέπει να είναι μη εμπρηστικός ή να έχει χαρακτηριστεί για την επικίνδυνη περιοχή.Η εξάλειψη του υπερσυμπιεστή αφαιρεί την πιθανή πηγή ανάφλεξηςΤο 1769-L30ER-NSE είναι η προδιαγραφή CompactLogix 5370 L3 που πληροί την απαίτηση αυτή.

Εάν απαιτείται υποστήριξη ρολογιού σε πραγματικό χρόνο κατά την απώλεια ρεύματος στην εφαρμογή επικίνδυνων τοποθεσιών, η κάρτα SD παρέχει συνέχεια αποθήκευσης προγράμματος.

Βασικές προδιαγραφές

Δύο EtherNet/IP με DLR 16 κόμβων

Και οι δύο θύρες Ethernet σχηματίζουν έναν ολοκληρωμένο διακόπτη δύο θύρων που υποστηρίζει τοπολογία δακτυλίου επιπέδου συσκευής (DLR).Ένα δαχτυλίδι DLR συνδέει συσκευές EtherNet/IP σε κλειστό βρόχο ∙ ένα μόνο σπάσιμο καλωδίου οπουδήποτε ανακατευθύνει την κυκλοφορία μέσω της διαφυγής χωρίς καμία χειροκίνητη παρέμβασηΜέχρι και 16 συνδέσεις κόμβων EtherNet/IP καλύπτουν τις διανεμημένες απαιτήσεις I/O, drive και HMI των περισσότερων συμπαγών εγκαταστάσεων μηχανών.

Οκτώ τοπικές θέσεις 1769 Compact I/O διευρύνουσας μονάδας χειρίζονται τοπικές θέσεις I/O χωρίς να καταναλώνουν το προϋπολογισμό των κόμβων EtherNet/IP.Η θύρα USB παρέχει πρόσβαση σε τοπικό προγραμματισμό και ενημερώσεις firmware χωρίς να καταλαμβάνει εύρος ζώνης δικτύου.

Σενάρια εφαρμογής

Ελέγχος επικίνδυνου σημείου τοποθεσίας:Τα πετροχημικά πάνελ διεργασίας που ταξινομούνται στην κατηγορία Ι τμήμα 2 απαιτούν μη εμπρηστικό εξοπλισμό ελέγχου.Η παραλλαγή NSE εξαλείφει τον κίνδυνο του τόξου υπερσυμπιεστή παρέχοντας πλήρη λειτουργικότητα CompactLogix 5370 L3 , ανθεκτικότητα DLR, και μνήμη προγράμματος 1MB.

Πυρηνικές συσκευές:Σε περίπτωση που ενδέχεται να υπάρχει περιστασιακή παρουσία εύφλεκτου ατμού, ο ελεγκτής NSE εγκαθιστά χωρίς να απαιτείται πρόσθετη ανθεκτική σε έκρηξη θήκη για να περιέχει την τυποποιημένη παραλλαγή που είναι εξοπλισμένη με υπερσυμπιεστή.

Άμεση αντικατάσταση των υφιστάμενων εγκαταστάσεων NSE:Η συμμόρφωση με το προσάρτημα NSE κατά την αντικατάσταση εγκατεστημένου ελεγκτή διατηρεί τη συμμόρφωση με την επικίνδυνη τοποθεσία χωρίς επανεξέταση.

Γενικές ερωτήσεις

Ε1: Τι σημαίνει το NSE και γιατί έχει σημασία;

Οι τυπικοί ελεγκτές CompactLogix 5370 χρησιμοποιούν έναν υπερσυμπιεστή για τη διατήρηση του ρολογιού σε πραγματικό χρόνο κατά την απώλεια ισχύος.Στην κατηγορία Ι, τμήμα 2 και ζώνη 2, ταξινομήσεις επικίνδυνων περιοχώνΗ αφαίρεσή του επιτρέπει στην παραλλαγή NSE να είναι κατάλληλη για χρήση σε αυτές τις τοποθεσίες χωρίς πρόσθετο περίβλημα.

Ε2: Η αφαίρεση του υπερσυμπιεστή επηρεάζει το πρόγραμμα του ελεγκτή ή τη διατήρηση δεδομένων;

Η διατήρηση προγραμμάτων χειρίζεταιται από την κάρτα SD, όχι από τον υπερσυμπιεστή.Αυτό που χάνεται στην απώλεια ισχύος στην παραλλαγή NSE είναι η τιμή ρολογιού σε πραγματικό χρόνο το ρολόι επαναπροσαρμόζεται όταν αποκαθίσταται η ισχύςΕάν απαιτείται ακρίβεια RTC στην εφαρμογή, μια εξωτερική πηγή συγχρονισμού χρόνου δικτύου παρέχει την αναφορά ρολογιού μετά την αποκατάσταση της ισχύος.

Ε3: Ποιοι τύποι καλωδίων είναι συμβατοί με το τερματικό μπλοκ;

22 ∆14 AWG στερεό χαλκό ή 22 ∆16 AWG νήμα χαλκού με ράβδους με ονομαστική θερμοκρασία 90 °C. Το εναλλακτικό τερματικό μπλοκ είναι 1769-RTBN18.Οι προδιαγραφές αυτές καλύπτουν την τυποποιημένη καλωδίωση πεδίου 24VDC που χρησιμοποιείται σε συμπαγείς πίνακες ελέγχου.

Ε4: Ποιο λογισμικό προγραμματισμού χρησιμοποιείται για το 1769-L30ER-NSE;

Το Studio 5000 Logix Designer είναι το τυποποιημένο περιβάλλον προγραμματισμού για την οικογένεια CompactLogix 5370.Η σύνδεση γίνεται μέσω της θύρας USB για άμεσο προγραμματισμό ή μέσω της θύρας EtherNet/IP για τη λήψη προγραμμάτων μέσω δικτύουΤο 1769-L30ER-NSE υποστηρίζει και τις τέσσερις γλώσσες προγραμματισμού IEC 61131-3: διάγραμμα σκάλας, δομημένο κείμενο, διάγραμμα τεμαχίων λειτουργίας και διαγράμματα ακολουθικών λειτουργιών.

Ε5: Μπορεί το 1769-L30ER-NSE να αντικαταστήσει το πρότυπο 1769-L30ER σε μη επικίνδυνο χώρο;

Η παραλλαγή NSE είναι λειτουργικά ισοδύναμη με το πρότυπο 1769-L30ER σε όλες τις δυνατότητες εκτός από την υποστήριξη RTC κατά την απώλεια ισχύος.Σε μη επικίνδυνες θέσεις όπου απαιτείται ακρίβεια ρολογιού σε πραγματικό χρόνο μετά την αποκατάσταση της ισχύοςΓια εφαρμογές που δεν απαιτούν ακρίβεια RTC ή χρησιμοποιούν συγχρονισμό χρόνου δικτύου, η παραλλαγή NSE λειτουργεί με τον ίδιο τρόπο.
