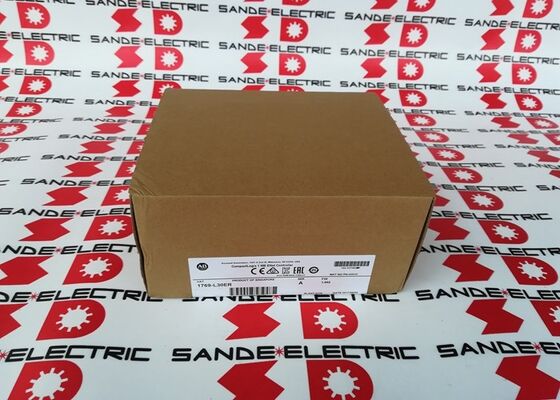

Ένας νέος AB PLC 1769-L30ER 1769L30ER CompactLogix επεξεργαστής 1769-L3OER

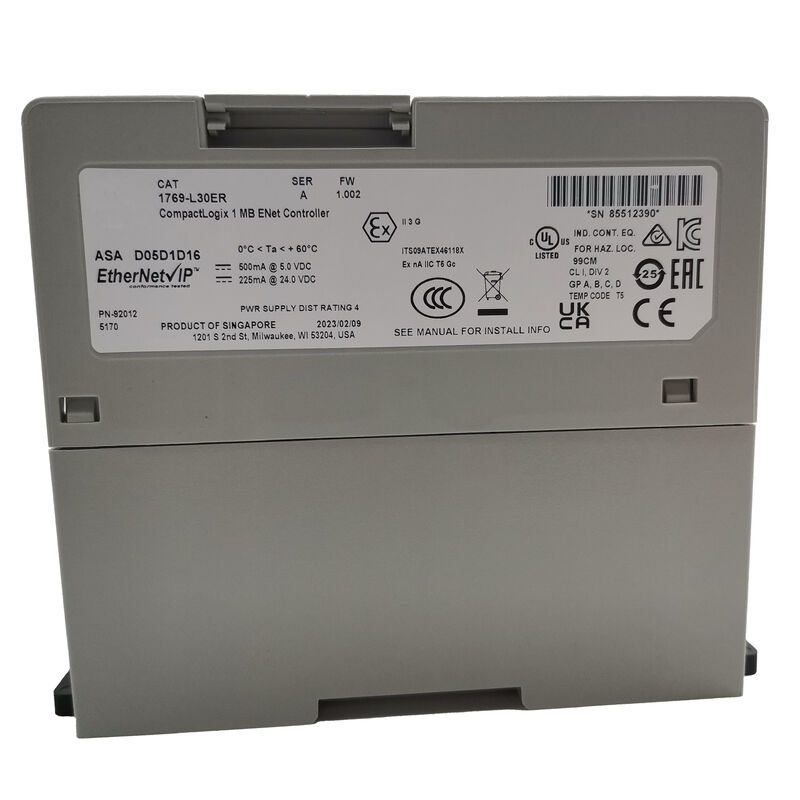

1769-L30ER | CompactLogix 5370 L3 — 1MB / Dual EtherNet/IP DLR / 16 Nodes / 8 I/O Modules / 32 Tasks / USB / 30V Isolation / DIN or Panel Mount

1769-L30ER vs Παρακείμενες παραλλαγές L3 — Επιλέγοντας το σωστό

Η σειρά CompactLogix 5370 L3 περιλαμβάνει πολλές παραλλαγές που μοιράζονται τις ίδιες προδιαγραφές μνήμης 1MB, διπλό EtherNet/IP και 8 τοπικές υποδοχές I/O. Οι διαφορές είναι λειτουργικές και όχι βασισμένες σε χωρητικότητα:

Το 1769-L30ER είναι η βασική διαμόρφωση L3: πλήρης δικτύωση EtherNet/IP και δυνατότητα DLR, μνήμη προγράμματος 1MB, 8 υποδοχές επέκτασης, διπλό Ethernet με DLR — αλλά χωρίς δυνατότητα άξονα κίνησης CIP. Για έλεγχο μηχανής, αλληλουχία, διαχείριση κατανεμημένης εισόδου/εξόδου και συνδεσιμότητα HMI χωρίς συντονισμό άξονα σερβομηχανισμού, το L30ER παρέχει το πλήρες σετ χαρακτηριστικών με χαμηλότερο κόστος από το L30ERM με δυνατότητα κίνησης.

Ο ενσωματωμένος υπερπυκνωτής διατηρεί την τιμή του ρολογιού πραγματικού χρόνου (RTC) κατά την απώλεια ισχύος — χαρακτηριστικό που απουσιάζει στην παραλλαγή NSE, γεγονός που καθιστά το τυπικό L30ER τη σωστή προδιαγραφή για μη επικίνδυνες εφαρμογές που χρειάζονται ακριβή δεδομένα με χρονική σήμανση ή εκτέλεση προγράμματος βάσει χρόνου μετά την αποκατάσταση ισχύος.

Βασικές Προδιαγραφές

CIP Sync — Συντονισμένη ώρα στο δίκτυο EtherNet/IP

Το 1769-L30ER υποστηρίζει CIP Sync, το οποίο διανέμει μια κοινή αναφορά χρόνου σε όλες τις συσκευές EtherNet/IP στο δίκτυο χρησιμοποιώντας το πρωτόκολλο ακριβείας χρόνου IEEE 1588. Με ενεργό το CIP Sync, οι χρονικές σημάνσεις σε συμβάντα που έχουν καταγραφεί σε διαφορετικούς κόμβους - μονάδες δίσκου, προσαρμογείς I/O, τερματικά HMI - αναφέρονται στο ίδιο ρολόι. Για ανάλυση μετά το συμβάν και παρακολούθηση παραγωγής, αυτό καθιστά την ακολουθία γεγονότων σε όλο το κατανεμημένο σύστημα ευανάγνωστη και αξιόπιστη.

Σενάρια εφαρμογής

Γραμμές συσκευασίας υψηλής ταχύτητας:Μηχανισμοί τροφοδοσίας, κοπής, σφράγισης και απόρριψης φιλμ που συντονίζονται μέσω EtherNet/IP. Το CIP Motion χειρίζεται τον σερβοσυγχρονισμό. Το CIP Sync σφραγίζει κάθε συμβάν σε όλη τη γραμμή.

Αυτοματοποιημένα συστήματα αποθήκης:Γερανοί στοίβαξης, μεταφορείς και σαρωτές γραμμωτού κώδικα που λειτουργούν ως κόμβοι EtherNet/IP υπό τον συντονισμό L30ER. Έως 16 συσκευές στο δαχτυλίδι. Το DLR προστατεύει από σφάλματα καλωδίων.

Σταθμοί επεξεργασίας νερού:Αισθητήρες στάθμης, μετρητές ροής και ενεργοποιητές βαλβίδων αντλίας σε κατανεμημένους σταθμούς I/O. Το L30ER συλλέγει δεδομένα διεργασίας και ελέγχει τις ακολουθίες αντλιών από έναν κεντρικό πίνακα.

Συνεργατικά συστήματα πολλαπλών ελεγκτών:Το L30ER εκτελείται ως τοπικός έξυπνος κόμβος σε ένα μεγαλύτερο δίκτυο ControlLogix ή CompactLogix — διαχειρίζεται την τοπική I/O ενός τμήματος μηχανής ενώ ανταλλάσσει δεδομένα με τον ελεγκτή σε επίπεδο συστήματος μέσω EtherNet/IP.

Σημειώσεις εγκατάστασης και καλωδίωσης

• Οι μονάδες I/O επέκτασης δεν πρέπει να υπερβαίνουν τις 8 συνολικά. Ο συνολικός προϋπολογισμός ισχύος πρέπει να επαληθεύεται σε όλες τις μονάδες
• Χρησιμοποιήστε βιομηχανικό θωρακισμένο καλώδιο συνεστραμμένου ζεύγους για όλες τις συνδέσεις EtherNet/IP. κρατήστε μακριά από τα καλώδια ρεύματος
• Η κάρτα SD αποθηκεύει αντίγραφα ασφαλείας προγραμμάτων και ενημερώσεις υλικολογισμικού — δεν χρησιμεύει ως μέσο εκτέλεσης χρόνου εκτέλεσης
• Περιβάλλον πάνελ: υγρασία περιβάλλοντος ≤85% RH (χωρίς συμπύκνωση). εξασφαλίστε επαρκή αερισμό
• Επιβεβαιώστε τη διαμόρφωση της διεύθυνσης IP πριν από την πρώτη ενεργοποίηση για να αποφύγετε διενέξεις δικτύου σε κοινόχρηστα τμήματα

FAQ

Ε1: Ποια είναι η πρακτική διαφορά μεταξύ του 1769-L30ER και του 1769-L30ERM;

Το L30ERM προσθέτει τη δυνατότητα του ελεγκτή CIP Motion (4 σερβοάξονες) στην ίδια πλατφόρμα υλικού. Το L30ER δεν διαθέτει λειτουργία CIP Motion — δεν μπορεί να ελέγξει τους σερβοκινητήρες Kinetix ως συντονισμένους άξονες κίνησης CIP. Εάν η εφαρμογή απαιτεί μόνο διακριτό έλεγχο και έλεγχο διεργασιών (χωρίς συντονισμό σερβοκίνησης), το L30ER είναι η σωστή και πιο οικονομική προδιαγραφή. Εάν απαιτείται συντονισμός άξονα σερβομηχανισμού, απαιτείται το L30ERM.

Ε2: Ποιο λογισμικό προγραμματισμού συνδέεται με το 1769-L30ER;

Το Studio 5000 Logix Designer είναι το περιβάλλον προγραμματισμού για την οικογένεια CompactLogix 5370. Η σύνδεση χρησιμοποιεί τη θύρα USB για άμεση πρόσβαση σε φορητό υπολογιστή ή είτε τη θύρα EtherNet/IP για προγραμματισμό δικτύου. Το Studio 5000 υποστηρίζει Ladder Diagram, Structured Text, Function Block Diagram και Sequential Function Chart. Το 1769-L30ER υποστηρίζει Logix Designer έκδοση 20 και μεταγενέστερη.

Ε3: Πόσα τοπικά σημεία I/O παρέχουν 8 μονάδες επέκτασης;

Ο αριθμός πόντων εξαρτάται από τις συγκεκριμένες μονάδες 1769 Compact I/O που έχουν επιλεγεί. Μια επέκταση 8 θέσεων με μικτές ψηφιακές μονάδες I/O 16 σημείων παρέχει 128 σημεία I/O τοπικά. Οι μονάδες 32 σημείων υψηλής πυκνότητας και στις 8 υποδοχές παρέχουν 256 τοπικά σημεία I/O. Το όριο των 8 θέσεων είναι ο περιορισμός υλικού. εντός αυτού του ορίου, η επιλογή της ενότητας καθορίζει τον συνολικό αριθμό πόντων.

Ε4: Σε τι χρησιμοποιείται η ονομαστική συνεχής απομόνωση 30V;

Η συνεχής απομόνωση 30V είναι η ονομαστική τάση για βασική μόνωση μεταξύ των διεπαφών USB, Ethernet και εσωτερικού διαύλου του ελεγκτή. Καθορίζει τον ηλεκτρικό διαχωρισμό που προστατεύει από διαφορές τάσης κοινής λειτουργίας μεταξύ του ελεγκτή και των συνδεδεμένων συσκευών. Στην πράξη, αυτή η βαθμολογία σημαίνει ότι οι θύρες επικοινωνίας του ελεγκτή δεν είναι απομονωμένες για εφαρμογές υψηλής τάσης — για συνδέσεις σε κυκλώματα πεδίου με υψηλότερα δυναμικά, πρέπει να χρησιμοποιείται κατάλληλο υλικό απομόνωσης μεταξύ του ελεγκτή και της καλωδίωσης πεδίου.
