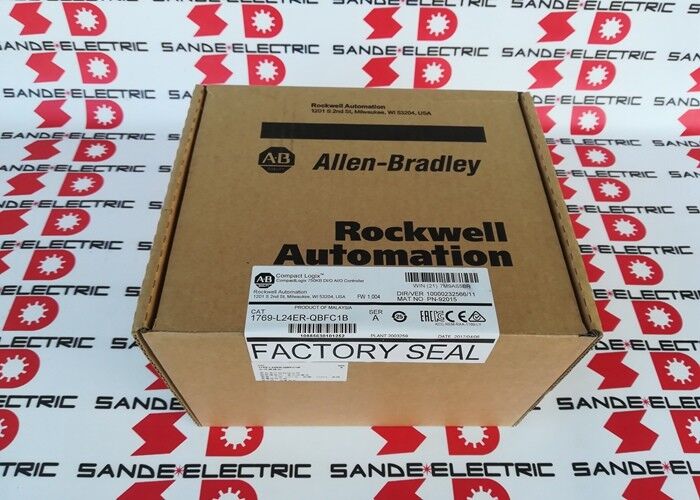

Νέος και πρωτότυπος Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B

Ελεγκτής Allen-Bradley 1769-L24ER-QBFC1B CompactLogix

Επισκόπηση

Ο 1769-L24ER-QBFC1B είναι ένας ελεγκτής CompactLogix 5370 L2 που προορίζεται για εφαρμογές συμπαγών μηχανών που χρειάζονται μεγαλύτερη ποικιλία ενσωματωμένων I/O από ό,τι μπορεί να προσφέρει ένας βασικός ενσωματωμένος ψηφιακός ελεγκτής.

Τα δεδομένα διαμόρφωσης της Rockwell και οι αναφορές βιομηχανικών προϊόντων τον περιγράφουν με μνήμη χρήστη 750 KB, διπλές θύρες EtherNet/IP με δυνατότητα DLR, 16 ψηφιακές εισόδους, 16 ψηφιακές εξόδους, 4 αναλογικές εισόδους γενικής χρήσης, 2 αναλογικές έξοδοι, 4 μετρητές υψηλής ταχύτητας, και υποστήριξη για έως 4 τοπικές μονάδες Compact I/O 1769 του ελεγκτή.

Περιλαμβάνει επίσης μια κάρτα SD 1 GB, υποστηρίζει έως 2 GB, και χρησιμοποιεί ένα ενσωματωμένο τροφοδοτικό 24 VDC του ελεγκτή.

Τεχνικά Δεδομένα

Αξία Εφαρμογής

Αυτός ο ελεγκτής ταιριάζει καλά σε πλατφόρμες OEM, εξοπλισμό συσκευασίας, συμπαγείς σταθμούς διεργασιών, κυψέλες μηχανών και πίνακες αυτοματισμού όπου πρέπει να διαχειρίζονται ψηφιακά και αναλογικά σήματα απευθείας από το σώμα του ελεγκτή.

Το ισχυρότερο πρακτικό του πλεονέκτημα είναι ότι συνδυάζει ενσωματωμένα ψηφιακά I/O, αναλογικά I/O, μέτρηση υψηλής ταχύτητας και διπλό Ethernet σε μία συμπαγή μονάδα, η οποία μπορεί να μειώσει τον αριθμό των μονάδων και να απλοποιήσει τον σχεδιασμό του ντουλαπιού.

Αυτή η εφαρμογή είναι ένα μηχανικό συμπέρασμα βασισμένο στο δημοσιευμένο μείγμα ενσωματωμένων I/O και τα όρια τοπικής επέκτασης του ελεγκτή.

Προοπτική Αντικατάστασης και Επιλογής

Για εργασίες αντικατάστασης, ο 1769-L24ER-QBFC1B πρέπει να ταιριάζει με το μείγμα ενσωματωμένων I/O, την αναλογική δυνατότητα, τη δομή Ethernet και την κλίμακα τοπικής επέκτασης, όχι μόνο με το όνομα της οικογένειας CompactLogix.

Στην πράξη, οι σημαντικές λεπτομέρειες είναι η μνήμη 750 KB, η αναλογική δομή ψηφιακά I/O 16/16, η αναλογική δομή 4 AI / 2 AO, και το όριο επέκτασης Compact I/O 4 μονάδων.

Η αντιστοίχιση του ίδιου μοντέλου είναι συνήθως ο ασφαλέστερος τρόπος για να διατηρηθεί τόσο η καλωδίωση πεδίου όσο και ο ρόλος του ελεγκτή στη μηχανή.

Συχνές Ερωτήσεις

Ε1: Τι είδους ελεγκτής είναι ο 1769-L24ER-QBFC1B;
Είναι ένας ελεγκτής CompactLogix 5370 L2 με ενσωματωμένα ψηφιακά και αναλογικά I/O, διπλό Ethernet και δυνατότητα τοπικής επέκτασης Compact I/O.

Ε2: Ποιες εφαρμογές ταιριάζουν καλύτερα;
Ταιριάζει σε συμπαγή συστήματα μηχανών που χρειάζονται ενσωματωμένη ψηφιακή και αναλογική διαχείριση χωρίς άμεση προσθήκη ξεχωριστών αναλογικών μονάδων.

Αυτό το προφίλ χρήσης είναι ένα μηχανικό συμπέρασμα βασισμένο στο δημοσιευμένο μείγμα ενσωματωμένων I/O και τη συμπαγή κλίμακα του ελεγκτή.

Ε3: Γιατί είναι σημαντικά τα αναλογικά κανάλια σε αυτό το μοντέλο;
Επειδή οι ενσωματωμένες 4 αναλογικές εισόδους γενικής χρήσης και 2 αναλογικές έξοδοι επιτρέπουν στον ελεγκτή να υποστηρίζει μικτές εργασίες αισθητήρων και βρόχων ελέγχου απευθείας.

Σε πρακτικούς πίνακες, αυτό μπορεί να μειώσει τη χρήση θέσεων και να απλοποιήσει τη διάταξη του υλικού.

Ε4: Γιατί έχουν σημασία οι μετρητές υψηλής ταχύτητας εδώ;
Επειδή επιτρέπουν στον ελεγκτή να χειρίζεται γρήγορες ψηφιακές εισόδους παλμών χωρίς να απαιτείται ξεχωριστή μονάδα μέτρησης για πολλές συμπαγείς εφαρμογές.

Αυτό είναι ένα μηχανικό συμπέρασμα βασισμένο στους δημοσιευμένους 4 μετρητές υψηλής ταχύτητας του ελεγκτή.

Ε5: Τι πρέπει να ελεγχθεί πριν από την παραγγελία;
Ελέγξτε τον εγκατεστημένο κωδικό του ελεγκτή, επιβεβαιώστε την κατηγορία μνήμης 750 KB, επαληθεύστε το απαιτούμενο μείγμα ψηφιακών και αναλογικών I/O, και βεβαιωθείτε ότι η μηχανή χρησιμοποιεί την ίδια τοπική επέκταση 4 μονάδων και διάταξη διπλού Ethernet DLR.
