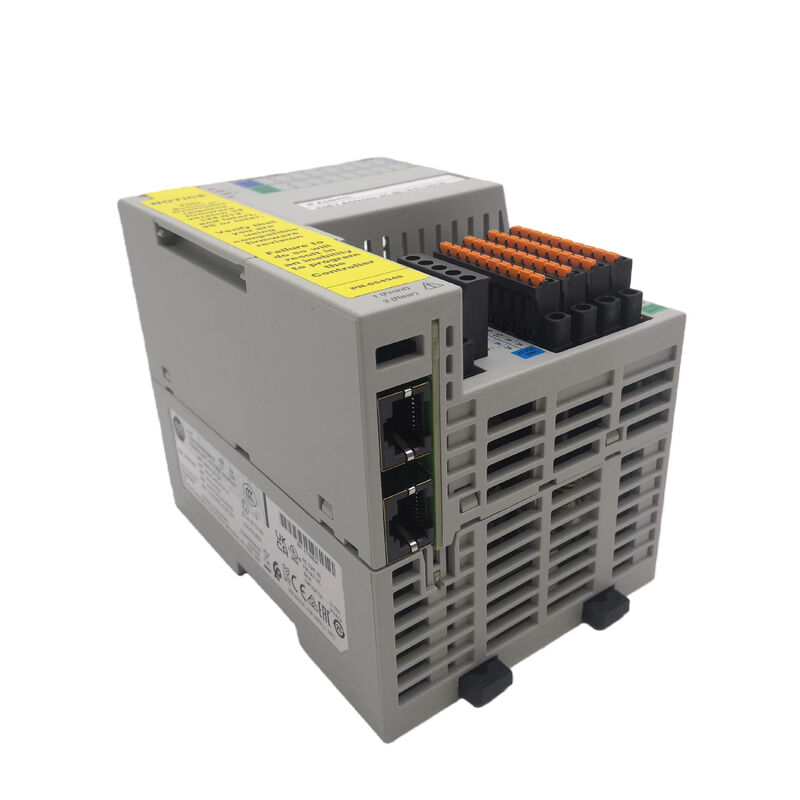

Ένας νέος Allen Bradley 1769-L18ERM-BB1B COMPACT LOGIX Ethernet ελεγκτής

Allen-Bradley 1769-L18ERM-BB1B Ελεγκτής συμπαγής λογικής

Σύνοψη

Η1769-L18ERM-BB1BείναιΕλεγκτής CompactLogix 5370 L1κατασκευασμένο για συμπαγές έλεγχο μηχανών όπου ενσωματωμένες I / O, δίκτυα EtherNet / IP και ολοκληρωμένη κίνηση πρέπει να βρίσκονται σε μια μικρή πλατφόρμα ελεγκτή.

Η Rockwell και οι αναφορές των διανομέων περιγράφουν αυτό το μοντέλο με512 KB μνήμη χρήστη,διπλή Ethernet με δυνατότητα δαχτυλίδωσης επιπέδου συσκευής,16 εισροές νεροχύτη,16 πηγές εξόδου, υποστήριξη γιαέως 8 κόμβοι Ethernet/IP, καιΔύο άξονες κίνηση CIP με κινηματολογία.

Χρησιμοποιεί επίσης1734 Point I/O backplaneγια επέκταση, γεγονός που το τοποθετεί σε διαφορετική κατηγορία επέκτασης από τους μεγαλύτερους ελεγκτές L2 και L3 με βάση την Compact I/O.

Τεχνικά δεδομένα

Αξία εφαρμογής

Αυτό το ελεγκτή ταιριάζει καλάΣυστήματα συμπαγής συσκευασίας, μεταφορείς, σταθμοί επεξεργασίας υλικών, πατινές OEM και μικρά κύτταρα μηχανών με βάση το Ethernetόπου μια περιορισμένη αλλά ικανή πλατφόρμα Logix είναι η σωστή επιλογή.

Ο συνδυασμόςενσωματωμένη Ε/Υ,διπλή Ethernet, καιΚίνηση 2 άξονωνΗ τεχνολογία αυτή είναι ιδιαίτερα πρακτική σε μηχανές που χρειάζονται στενή ολοκλήρωση μεταξύ της βασικής αλληλουχίας και του ελέγχου της κίνησης του φωτός χωρίς να μετακινούνται σε μια μεγαλύτερη οικογένεια ελεγκτών.

Αυτό το προφίλ εφαρμογής είναι ένα μηχανικό συμπέρασμα που προέρχεται από τα δημοσιευμένα χαρακτηριστικά μνήμης, κόμβου, κίνησης και POINT I/O του ελεγκτή.

Προοπτική αντικατάστασης και επιλογής

Για εργασίες αντικατάστασης, το 1769-L18ERM-BB1B πρέπει να αντιστοιχεί μεενσωματωμένος τύπος I/O, έννοια επέκτασης POINT I/O, διάταξη Ethernet και δυνατότητα κίνησης, όχι μόνο με το επίθετο CompactLogix.

Στα πρακτικά συστήματα, οι σημαντικές λεπτομέρειες είναι οι16 εισροές νεροχύτη / 16 εξόδους πηγής, τοΑρχιτεκτονική L1, και τοΚίνηση CIP 2 άξωνικανότητα.

Η αντιστοίχιση του ίδιου ελεγκτή συνήθως διατηρεί τόσο την καλωδίωση της μηχανής όσο και τη δομή του έργου πιο καθαρά από το να μετακινηθεί σε άλλη τάξη Logix.

Γενικές ερωτήσεις

Ε: Τι είδους ελεγκτής είναι ο 1769-L18ERM-BB1B;
Είναι έναΕλεγκτής CompactLogix 5370 L1με ενσωματωμένη ψηφιακή I/O, διπλή Ethernet και ενσωματωμένη δυνατότητα κίνησης.

Στην πρακτική χρήση, στοχεύει στον έλεγχο συμπαγούς μηχανής και όχι σε μεγάλα δομικά συστήματα ράφων.

Ε2: Σε ποιες εφαρμογές ταιριάζει καλύτερα;
Ταιριάζει.Μηχανές μικρού έως μεσαίου μεγέθουςπου χρειάζονται έλεγχο EtherNet/IP, συμπαγές αποτύπωμα και ελαφριά ενσωματωμένη κίνηση.

Αυτό είναι ένα μηχανικό συμπέρασμα που βασίζεται στην δημοσιευμένη512 KB μνήμη,Διάταξη 8 κόμβων EtherNet/IP, καιΚίνηση 2 άξονωνικανότητα.

Ε3: Γιατί η υποστήριξη POINT I/O έχει σημασία εδώ;
Επειδή αυτός ο ελεγκτής επεκτείνεται μέσω του1734 Point I/O backplane, όχι μέσω του μεγαλύτερου στυλ επέκτασης Compact I/O που χρησιμοποιείται σε κάποια άλλα μοντέλα CompactLogix.

Αυτό επηρεάζει το πώς το μηχάνημα είναι καλωδιωμένο και πώς το ελεγκτή ταιριάζει στην αρχική αρχιτεκτονική.

Ε4: Γιατί είναι σημαντική η κίνηση CIP σε 2 άξονες;
Επειδή επιτρέπει στον ελεγκτή να χειρίζεται βασικές εργασίες κίνησης απευθείας μέσω EtherNet / IP.

Στον πρακτικό σχεδιασμό μηχανών, αυτό μπορεί να μειώσει την ανάγκη για έναν ξεχωριστό επεξεργαστή κίνησης σε μικρότερα συστήματα.

Ε5: Τι πρέπει να ελέγχεται πριν από την παραγγελία;
Ελέγξτε τον κώδικα του ελεγκτή, επιβεβαιώστε τηνL1 / σημείο I/Oαρχιτεκτονική, επαλήθευση της16 DI / 16 DOΕφαρμογή εξαρτάται από την ίδιαΚίνηση 2 άξονωνκαιδιπλή Ethernet DLRδιαμόρφωση.
