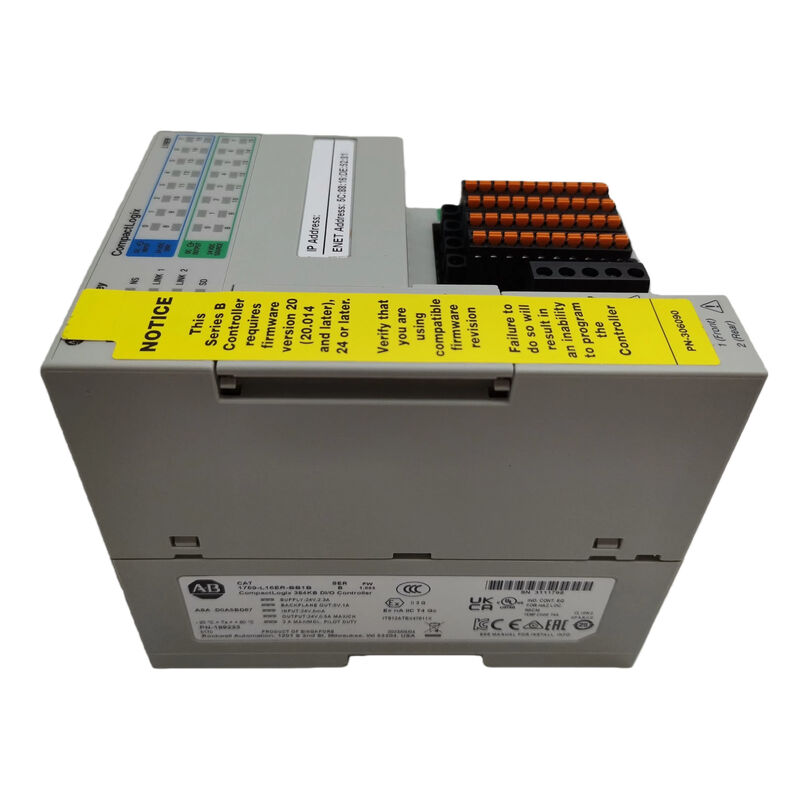

Ένα νέο ελεγκτή AB CompactLogix 5370 1769-L16ER-BB1B σε κουτί

Allen-Bradley 1769-L16ER-BB1B Ελεγκτής CompactLogix L16

Σύνοψη

Η1769-L16ER-BB1BείναιΕλεγκτής CompactLogix 5370 L1σχεδιασμένο για συμπαγές έλεγχο μηχανών EtherNet/IP.

Ο Ρόκγουελ το αναγνωρίζει ωςΕλεγκτής CompactLogix L16με384 KB μνήμη χρήστη,ενσωματωμένες 16 ψηφιακές εισόδους και 16 ψηφιακές εξόδους,διπλές θύρες Ethernet με δυνατότητα DLR,έως 6 τοπικές μονάδες επέκτασης, και1 GB κάρτα SD που παρέχεται με τον ελεγκτή.

Οι οδηγίες εγκατάστασης της Rockwell δείχνουν επίσης ότι ο ελεγκτής χρησιμοποιεί ένα24 VDC ονομαστική παροχή ισχύοςμεεύρος εισόδου 10...28,8 VDC, και ότι η θύρα USB προορίζεται γιαπροσωρινό τοπικό πρόγραμμαΑντί για μόνιμη σύνδεση.

Τεχνικά δεδομένα

Αξία εφαρμογής

Το 1769-L16ER-BB1B είναι κατάλληλο γιασυμπαγείς κυψέλες μηχανών, συστήματα συσκευασίας, μεταφορείς, αρθρωτός εξοπλισμός OEM και μικρές αρχιτεκτονικές EtherNet/IPόπου οι ενσωματωμένες I/O και οι διπλές θύρες Ethernet είναι πιο χρήσιμες από έναν μεγαλύτερο ελεγκτή rack.

Η βιβλιογραφία CompactLogix 5370 L1 της Rockwell τοποθετεί ειδικά την οικογένεια L1 γιαμικρομεσαίες εφαρμογέςπου απαιτούν χαμηλότερους αριθμούς άξονων, συμπαγές αποτύπωμα και ενσωματωμένη ικανότητα δικτύου DLR.

Αυτό καθιστά αυτόν τον ελεγκτή ιδιαίτερα πρακτικό σε μηχανές όπου ο χώρος των πάνελ είναι περιορισμένος, αλλά απαιτείται ακόμα έλεγχος με βάση το Logix και ενσωμάτωση EtherNet / IP.

Η αξία του σε εργασίες συντήρησης είναι εξίσου ισχυρή.

Όταν μια μηχανή σχεδιάστηκε αρχικά γύρω από τοL16ER-BB1Bτοποθέτηση, ενσωματωμένη I/O και POINT Bus έννοια επέκτασης, αντικαθιστώντας το με το ίδιο μοντέλο συνήθως διατηρεί τη διάταξη του καναπέ, τη δομή του δικτύου,και τις υποθέσεις του έργου πιο καθαρά από το να μετακινηθεί σε μια διαφορετική κατηγορία ελεγκτή.

Πρόκειται για ένα μηχανικό συμπέρασμα που βασίζεται στην δημοσιευμένη ενσωματωμένη I/O, επέκταση 6 μονάδων και αρχιτεκτονική του ελεγκτή με δυνατότητα DLR.

Προοπτική αντικατάστασης και επιλογής

Για εργασίες αντικατάστασης, το 1769-L16ER-BB1B πρέπει να αντιστοιχεί μεενσωματωμένος τύπος I/O, κατηγορία μνήμης, διάταξη Ethernet και κλίμακα τοπικής επέκτασης, όχι μόνο με το επίθετο CompactLogix.

Στα πρακτικά συστήματα, οι λεπτομέρειες που έχουν μεγαλύτερη σημασία είναι οι16 εισροές νεροχύτη / 16 εξόδους πηγής,384 KB μνήμη,σχεδιασμός διπλής Ethernet DLR, καιΠεριοχή ισχύος 10 έως 28,8 VDC.

Η αντιστοιχία του ίδιου μοντέλου ελεγκτή είναι συνήθως ο ασφαλέστερος τρόπος για να αποφευχθούν αλλαγές καλωδίωσης, δικτύου και λειτουργίας.

Γενικές ερωτήσεις

Ερώτηση 1: Τι είδους ελεγκτής είναι ο 1769-L16ER-BB1B;
Είναι έναΕλεγκτής CompactLogix 5370 L1μεενσωματωμένη ψηφιακή Ε/Υ,διπλές θύρες Ethernet, και384 KB μνήμη χρήστη.

Στην πράξη, πρόκειται για ένα συμπαγές ελεγκτή Logix που προορίζεται για μικρά και μεσαία EtherNet / IP μηχανήματα αντί για μεγάλα συστήματα βασισμένα σε ράκ.

Ε2: Σε ποιες εφαρμογές ταιριάζει καλύτερα;
Ταιριάζει.συμπαγή συστήματα αυτοματισμούΗ τεχνολογία αυτή θα μπορούσε να χρησιμοποιηθεί για την κατασκευή συσκευών, όπως μεταγωγείς, συσκευασίες συσκευασίας, αρθρωτά πατινάρια και κύτταρα μηχανών όπου ο χώρος των πάνελ είναι περιορισμένος, αλλά ο προγραμματισμός Logix και το EtherNet/IP εξακολουθούν να έχουν σημασία.

Η βιβλιογραφία των ελεγκτών L1 της Rockwell τοποθετεί ρητά την οικογένεια σε μικρομεσαίες εφαρμογές με χαμηλότερους άξονες και αριθμούς I / O.

Ε3: Γιατί η DLR έχει σημασία σε αυτόν τον ελεγκτή;
Το DLR βοηθά στη βελτίωση της ανθεκτικότητας στα δίκτυα EtherNet / IP με δαχτυλική τοπολογία.

Ε4: Γιατί είναι σημαντική η ενσωματωμένη διαμόρφωση I/O;
Επειδή το ενσωματωμένο16 DI / 16 DOΗ διάταξη είναι μέρος του πώς η αρχική μηχανή ήταν καλωδιωμένη.

Η αντικατάσταση του ελεγκτή με λάθος τύπο Ε/Υ ή στυλ εξόδου μπορεί να προκαλέσει άμεσα προβλήματα καλωδίωσης πεδίου και εκκίνησης.

Ε5: Τι πρέπει να ελέγχεται πριν από την παραγγελία;
Ελέγξτε τον αριθμό του εγκατεστημένου εξαρτήματος, επιβεβαιώστε την384 KBΚλάση μνήμης, επαληθεύστε την16 εισροές νεροχύτη / 16 εξόδους πηγής, και βεβαιωθείτε ότι το μηχάνημα χρησιμοποιεί το ίδιο24 VDCισχύος καιΔύο-Ethernet με δυνατότητα DLRδιαμόρφωση.
