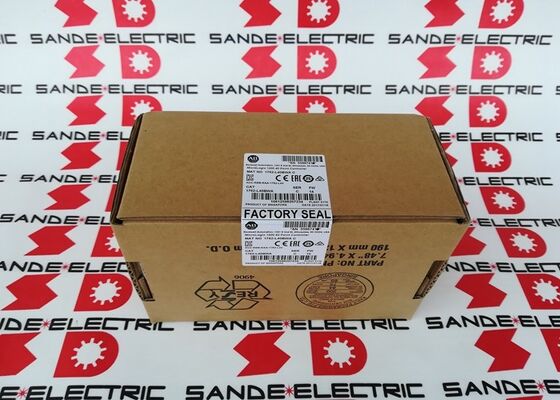

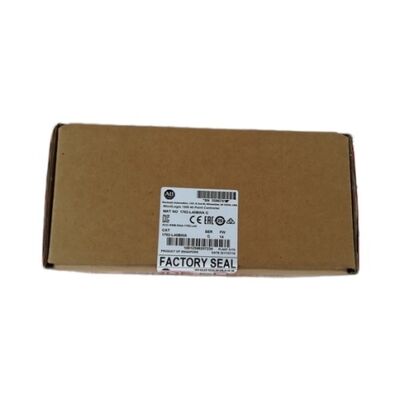

Ένα νέο AB PLC 1762-L40BWA Micrologix 1200 εργοστάσιο σφραγισμένο 1762L40BWA 1762-L4OBWA

1762-L40BWA∙ MicroLogix 1200 40-Point 120/240VAC / 24 DI (20 Std + 4 Fast) / 16 Relay / RS-232C / DF1 + DH-485 + Modbus RTU / 6KB

Η L40BWA έναντι της L24BWA Η πρόσθετη I/O που καθορίζει την επιλογή

Η οικογένεια MicroLogix 1200 περιλαμβάνει διάφορες παραλλαγές μετρήσεων I/O. Το L40BWA και το L24BWA είναι τα δύο μοντέλα αναμεταδιδόμενης εξόδου με τροφοδοσία εναλλασσόμενου ∙ την ίδια κατηγορία τροφοδοσίας, την ίδια μνήμη 6KB,την ίδια υποστήριξη RS-232C και πρωτόκολλοΑυτό που διαφέρει είναι ο αριθμός των I/O:

Το L40BWA προσθέτει 10 τυπικές εισόδους και 6 εξόδους ρελέα, επαρκείς για την κάλυψη της πλήρους καλωδίωσης πεδίου των μηχανών που οι 14 εισόδοι και 10 εξόδοι του L24BWA δεν μπορούν να χειριστούν χωρίς ενότητες επέκτασης.Για μηχανή με 18 αισθητήρεςΤο L40BWA χειρίζεται την καλωδίωση εξ ολοκλήρου μέσα στο περίβλημα του ελεγκτή.

Βασικές προδιαγραφές

RS-232C 1 θύρα, τέσσερα πρωτόκολλα

Η ενιαία σειριακή θύρα RS-232C υποστηρίζει τέσσερις τρόπους επικοινωνίας που ρυθμίζονται στο λογισμικό:

DF1 full-duplex:Σύνδεση σημείου προς σημείο με υπολογιστή προγράμματος RSLogix 500 ή με πίνακα HMI συμβατό με το DF1.

DH-485:Δίκτυο RS-485 πολλαπλών σταδίων για έως και 32 κόμβους ¢ ελεγκτές MicroLogix, τερματικά PanelView και συστήματα εποπτείας υπολογιστών που μοιράζονται ένα καλώδιο μέσω προσαρμογών 1761-NET-AIC.

Modbus RTU:Βιομηχανικό πρότυπο Modbus για επικοινωνία με μονάδες κίνησης, μετρητές ενέργειας, απομακρυσμένες συσκευές I/O και συσκευές τρίτων ως master ή slave.

ASCII:Τρόπος ροής χαρακτήρων για αναγνώστες barcode, ζυγίσεις, εκτυπωτές ετικετών και άλλες συσκευές πρωτόκολλου κειμένου.

Σενάρια εφαρμογής

Μηχανές συσκευασίας:20 εισροές αισθητήρων που παρακολουθούν το ιστό φιλμ, την παρουσία του προϊόντος και τους μηχανισμούς. 4 γρήγορες εισροές που μετρούν την παραγωγική απόδοση. 16 εξόδους ρελέα που ελέγχουν τους ενεργοποιητές φόρμας-γεμίσματος-σφραγίδας και τους επαγγέλτες κινητήρα.Modbus RTU σε servo drive μέσω RS-232C.

Συστήματα μεταφοράς και διαλογής:Φωτοηλεκτρικοί αισθητήρες και αισθητήρες εγγύτητας σε τυπικές εισόδους· επαγγελιστές κινητήρα, πύλες μετατροπής και έξοδα συναγερμού σε επαφές ρελέ. σύνδεση DH-485 με τερματικό χειριστή PanelView.

Εναλλακτικό για συντήρηση:Το L40BWA διακόπηκε στις 25 Αυγούστου 2021 αλλά παραμένει σε λειτουργία σε πολλές εγκατασταθείσες μηχανές παγκοσμίως.ταχεία ανάθεση εισόδου, και διαμόρφωση επικοινωνίας RS-232C χωρίς τροποποίηση προγράμματος.

Γενικές ερωτήσεις

Ε1: Ποια είναι η βασική διαφορά μεταξύ του 1762-L40BWA και του 1762-L24BWA;

Το L24BWA παρέχει 14 εισόδους (10 πρότυπα + 4 γρήγορα) και 10 εξόδους ρελέ.πανομοιότυπη υποστήριξη RS-232C και πρωτόκολλοΕπιλέξτε L40BWA όταν η εφαρμογή απαιτεί περισσότερες από 14 εισόδους ή περισσότερες από 10 εξόδους ρελέ.

Ε2: Ποιο λογισμικό προγραμματισμού συνδέεται με το 1762-L40BWA;

Το RSLogix 500 είναι το περιβάλλον προγραμματισμού για την οικογένεια MicroLogix 1200.Το RSLogix 500 υποστηρίζει το σύνολο εντολών MicroLogix 1200 συμπεριλαμβανομένου του HSC (μετρητή υψηλής ταχύτητας), PID, και ASCII χειρισμός χορδών.

Ε3: Μπορούν να προστεθούν ενότητες I/O επέκτασης;

Το MicroLogix 1200 υποστηρίζει μονάδες επέκτασης της σειράς 1762, ψηφιακή είσοδος και έξοδος (ρίλε και τρανζίστορ), αναλογική είσοδο/εξόδου, RTD/θερμοσύνδεμα,και άλλα συνδεδεμένα μέσω της δεξιάς πύλης επέκτασηςΕπιβεβαιώστε το συνολικό όριο της ενότητας επέκτασης από την τεκμηρίωση MicroLogix 1200 για την συγκεκριμένη διαμόρφωση.

Ε4: Γιατί οι τέσσερις γρήγορες εισροές έχουν σημασία; Τι μπορούν να ανιχνεύσουν που οι τυποποιημένες εισροές δεν μπορούν;

Οι τυποποιημένες εισροές εφαρμόζουν χρόνο φίλτρου αρκετών χιλιοστών δευτερολέπτων για να αποσυντονίσουν τις μηχανικές επαφές και να απορρίψουν τον θόρυβο.που επιτρέπουν την ανίχνευση παλμών μικρότερων από το τυπικό παράθυρο φίλτρουΓια τους τυποποιημένους αισθητήρες που αλλάζουν με ταχύτητες που μπορούν να παρατηρηθούν από τον άνθρωπο, οι τυποποιημένες εισροές λειτουργούν πανομοιότυπα.Για σήματα που αλλάζουν ταχύτερα από 5·10 φορές ανά δευτερόλεπτο, οι γρήγορες εισροές αποτρέπουν την απουσία μετρήσεων.

Ε5: Από πού προέρχεται το 1762-L40BWA μετά τη διακοπή της παραγωγής;

Μέσα από την αγορά ανταλλακτικών MicroLogix 1200 ∙ αντιπροσώπους βιομηχανικού αυτοματισμού, δοκιμασμένους προμηθευτές πλεονάσματος και εξειδικευμένες υπηρεσίες legacy PLC.Η πλατφόρμα MicroLogix 1200 έχει μεγάλη παγκόσμια εγκατεστημένη βάσηΠροτού παραγγείλετε, επιβεβαιώστε τον αριθμό καταλόγου 1762-L40BWA (όχι L24BWA ή άλλα μοντέλα).
