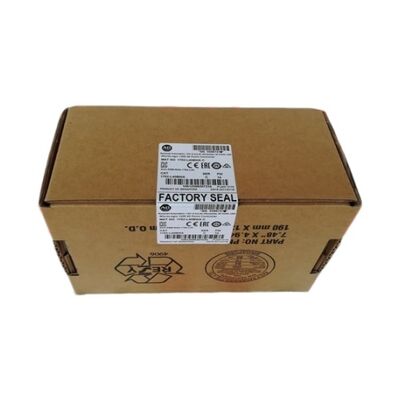

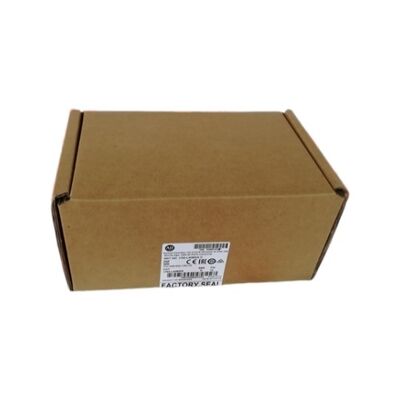

Ένα AB ALLEN BRADLEY 1762-L24BWAR -Το εργοστάσιο σφραγισμένο- 1762L24BWAR

1762-L24BWAR | MicroLogix 1200 — 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relay / Extra HMI + Θύρα προγραμματισμού / Καταργήθηκε το 2022

1762-L24BWAR vs 1762-L24BWA — Το λιμάνι που κάνει τη διαφορά

Το 1762-L24BWAR και το 1762-L24BWA μοιράζονται την ίδια διαμόρφωση I/O: 14 είσοδοι (10 τυπικές + 4 γρήγορες) και 10 έξοδοι ρελέ, το ίδιο τροφοδοτικό AC και το ίδιο σετ μνήμης και οδηγιών. Η λειτουργική διαφορά βρίσκεται στο επίθημα "R" — μια πρόσθετη αποκλειστική θύρα για συνδέσεις HMI ή προγραμματισμού.

Το τυπικό L24BWA παρέχει μία θύρα RS-232C που εξυπηρετεί όλες τις ανάγκες επικοινωνίας: πρόσβαση προγραμματισμού, σύνδεση HMI, Modbus RTU σε μονάδες δίσκου και ASCII για περιφερειακές συσκευές. Κάθε σύνδεση απαιτεί εναλλαγή της διαμόρφωσης πρωτοκόλλου της θύρας. Το L24BWAR προσθέτει μια δεύτερη θύρα ειδικά για ταυτόχρονη λειτουργία HMI: η μία θύρα διατηρεί τη σύνδεση προγραμματισμού ή την επικοινωνία της μονάδας Modbus ενώ η άλλη διατηρεί τη σύνδεση του πίνακα HMI χωρίς εναλλαγή πρωτοκόλλου.

Για εγκαταστάσεις μηχανών με μόνιμο πίνακα χειριστή (PanelView ή παρόμοιο HMI συνδεδεμένο με RS-232C) που πρέπει να παραμένει συνεχώς συνδεδεμένο ενώ το μηχάνημα λειτουργεί και ενώ συνδέεται ένας φορητός υπολογιστής για παρακολούθηση ή τροποποίηση προγράμματος, το L24BWAR καταργεί την ανάγκη αποσύνδεσης του HMI για να συνδέσετε το καλώδιο προγραμματισμού. Και οι δύο συνδέσεις συνυπάρχουν.

Βασικές Προδιαγραφές

10 Τυπικές + 4 γρήγορες είσοδοι — Δύο ταχύτητες σήματος από έναν ελεγκτή

Οι 10 τυπικές είσοδοι ανταποκρίνονται με τον κανονικό ρυθμό φίλτρου εισόδου — κατάλληλες για κουμπιά, τερματικούς διακόπτες, φωτοηλεκτρικούς αισθητήρες και όλα τα τυπικά σήματα αλληλουχίας μηχανών. Οι 4 γρήγορες είσοδοι μειώνουν τον χρόνο φίλτρου για να συλλαμβάνουν σήματα παλμών υψηλής συχνότητας που οι τυπικές είσοδοι ενδέχεται να είναι ψευδώνυμο ή να χάνουν: μετρητές παραγωγής από αισθητήρες υψηλής ταχύτητας, παλμούς αναφοράς κωδικοποιητή ή σήματα ενεργοποίησης μικρής διάρκειας.

Οι 10 έξοδοι ρελέ παρέχουν μεταγωγή πεδίου ανεξάρτητα από την τάση. Τα πηνία εκκίνησης κινητήρα στα 230VAC, οι πιλότοι ηλεκτρομαγνητικής βαλβίδας 24VDC και οι ενδεικτικές λυχνίες 24VDC συνδέονται όλα στο ίδιο τμήμα εξόδου ρελέ — οι επαφές του ρελέ είναι απομονωμένες από την τροφοδοσία PLC, αποδεχόμενη οποιαδήποτε τάση πεδίου είναι συνδεδεμένη σε αυτές εντός της ονομαστικής τιμής επαφής.

Σενάρια εφαρμογής

Συμπαγής μεταφορέας με μόνιμο HMI:Ένας μεταφορέας παραγωγής με σταθερή οθόνη αφής χειριστή συνδεδεμένη μέσω της θύρας HMI. Οι μηχανικοί σέρβις έχουν πρόσβαση στο πρόγραμμα για online παρακολούθηση μέσω της δεύτερης θύρας κατά την παραγωγή, χωρίς να διακόπτουν την οθόνη του χειριστή.

Σταθμός συσκευασίας με καταμέτρηση κωδικοποιητή:10 τυπικές είσοδοι για την παρουσία υλικού, την ολοκλήρωση της σφράγισης και την κατάσταση του μεταφορέα. 4 γρήγορες είσοδοι μετρούν τους παλμούς προϊόντων υψηλής ταχύτητας από έναν φωτοηλεκτρικό αισθητήρα και δέχονται σήματα αναφοράς κωδικοποιητή. 10 έξοδοι ρελέ ελέγχουν την προώθηση του φιλμ, το στοιχείο στεγανοποίησης, τον κόφτη και την πύλη απόρριψης.

Ανταλλακτικό συντήρησης για συστήματα MicroLogix 1200 BWAR:Η ικανότητα διπλής θύρας του L24BWAR προσδιορίστηκε σε σχέδια μηχανών όπου απαιτούνταν ταυτόχρονες συνδέσεις HMI και προγραμματισμού. Μια άμεση αντικατάσταση L24BWAR διατηρεί την αρχική αρχιτεκτονική θύρας χωρίς επανακαλωδίωση ή επαναδιαμόρφωση πρωτοκόλλου.

FAQ

Ε1: Ποια είναι η λειτουργική διαφορά μεταξύ των παραλλαγών R και μη R του 1762-L24BWA;

Το 1762-L24BWA διαθέτει μία θύρα επικοινωνίας RS-232C. Το 1762-L24BWAR προσθέτει μια δεύτερη θύρα, ειδικά σχεδιασμένη για συνδέσεις HMI ή προγραμματισμού. Η δεύτερη θύρα επιτρέπει την ταυτόχρονη σύνδεση ενός πίνακα HMI στη μία θύρα και ενός φορητού υπολογιστή προγραμματισμού ή μιας συσκευής Modbus στην άλλη — χωρίς να απαιτείται η διακοπή ή η αποσύνδεση του μηχανήματος κατά την πρόσβαση στο πρόγραμμα.

Ε2: Ποια πρωτόκολλα υποστηρίζει η επιπλέον θύρα HMI/προγραμματισμού;

Και οι δύο θύρες υποστηρίζουν το ίδιο σύνολο πρωτοκόλλων: DF1 full-duplex, DF1 half-duplex, DH-485, Modbus RTU και ASCII. Η επιλογή θύρας για κάθε πρωτόκολλο διαμορφώνεται στη διαμόρφωση καναλιού του ελεγκτή. Συνήθως, στη μία θύρα εκχωρείται DF1 για πρόσβαση στον προγραμματισμό και στην άλλη εκχωρείται DF1 ή DH-485 για επικοινωνία HMI, αλλά οποιοδήποτε από τα δύο πρωτόκολλα μπορεί να εκχωρηθεί σε οποιαδήποτε θύρα.

Ε3: Μπορεί η επέκταση I/O να προστεθεί στο 1762-L24BWAR;

Ναί. Το MicroLogix 1200 υποστηρίζει μονάδες επέκτασης I/O της σειράς 1762 που είναι συνδεδεμένες στη δεξιά θύρα επέκτασης. Διατίθενται ψηφιακή είσοδος, ψηφιακή έξοδος (ρελέ και τρανζίστορ), αναλογικές μονάδες I/O και RTD/θερμοστοιχείο. Η συνολική χωρητικότητα επέκτασης περιορίζεται από τον προϋπολογισμό ισχύος του ελεγκτή — επαληθεύστε τη συνολική τρέχουσα λήψη συμπεριλαμβανομένων όλων των μονάδων επέκτασης πριν από τη θέση σε λειτουργία.

Ε4: Ποιο λογισμικό προγραμματισμού χρησιμοποιείται για το 1762-L24BWAR;

Το RSLogix 500 είναι το περιβάλλον προγραμματισμού για την οικογένεια MicroLogix 1200. Η σύνδεση γίνεται μέσω θύρας RS-232C χρησιμοποιώντας κατάλληλο σειριακό καλώδιο με προσαρμογέα USB σε σειριακό για σύγχρονους φορητούς υπολογιστές. Το RSLogix 500 υποστηρίζει το σετ εντολών MicroLogix 1200 που περιλαμβάνει εντολές συμβολοσειράς μετρητή υψηλής ταχύτητας (HSC), PID και ASCII.

Ε5: Είναι το 1762-L24BWAR συμβατό με το ίδιο πρόγραμμα με ένα 1762-L24BWA;

Ναί. Η διεύθυνση I/O, το σύνολο εντολών, η οργάνωση μνήμης και η δομή του προγράμματος είναι πανομοιότυπα μεταξύ των L24BWA και L24BWAR. Ένα πρόγραμμα που αναπτύχθηκε για το L24BWA εκτελείται απευθείας στο L24BWAR χωρίς τροποποίηση. Η μόνη διαφορά είναι η πρόσθετη θύρα, η οποία απαιτεί διαμόρφωση καναλιού 1 επικοινωνίας εάν πρόκειται να χρησιμοποιηθεί. Οι υπάρχουσες διαμορφώσεις επικοινωνίας καναλιού 0 συνεχίζονται χωρίς αλλαγές.
