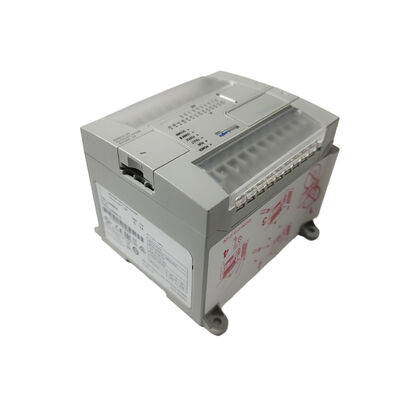

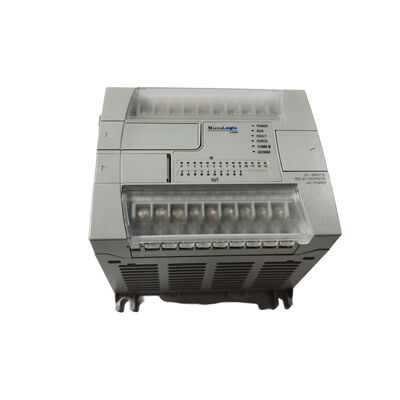

Ένα νέο σφραγισμένο Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 ελεγκτή 1762L24BWA

1762-L24BWA. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relay / 6KB / RS-232C Πολλαπλό πρωτόκολλο / Διακοπή ανταλλακτικών

14 Εισαγωγές αλλά δεν είναι όλες οι 14 ίσες

Οι 14 ψηφιακές εισόδους του 1762-L24BWA χωρίζονται σε δύο λειτουργικά διαφορετικές ομάδες, και η διάκριση έχει σημασία για τον τρόπο με τον οποίο έχει σχεδιαστεί το μηχάνημα.

10 τυπικές εισόδους 24VDC:Οι τυπικές ψηφιακές εισροές φιλτράρονται για τα φυσιολογικά σήματα των αισθητήρων, τα κουμπιά πιέσεων, οι διακόπτες ορίου, οι αισθητήρες εγγύτητας και οι επαφές με τα ρελέ.κατάλληλο για όλες τις κανονικές εργασίες αλληλουχίας μηχανών.

4 γρήγορες εισόδους 24VDC:Εισόδους υψηλής ταχύτητας με σημαντικά μικρότερο χρόνο απόκρισης ̇ σχεδιασμένα για σήματα που αλλάζουν ταχύτερα από ό,τι μπορούν να συλλάβουν αξιόπιστα οι τυποποιημένες εισόδους.Αυτές οι γρήγορες εισροές χειρίζονται την καταμέτρηση του σιδηροδρόμου παλμού (μετρητές ροής, παλμοί κωδικοποιητή, μετρητές παραγωγής), σύντομη διάρκεια σήματα ενεργοποίησης και κάθε είσοδος που πρέπει να ανιχνεύεται εντός ενός κύκλου σάρωσης PLC ή μεταξύ σάρωσεων.Σε ένα μηχάνημα με μετρητή παραγωγής 200 παλμών ανά λεπτό και υψηλής ταχύτητας σκανδάλη απορρίψεως, οι γρήγορες εισροές χειρίζονται αυτό που δεν μπορούν οι τυποποιημένες εισροές.

Οι μηχανές που χρειάζονται μόνο τυπικές εισόδους αισθητήρων χρησιμοποιούν τις ίδιες 14 εισόδους χωρίς να εξυπηρετεί κανένα σκοπό η ταχεία ικανότητα εισόδου.Οι μηχανές που συνδυάζουν αργούς αισθητήρες με ένα ή δύο σήματα υψηλής ταχύτητας λαμβάνουν και τα δύο είδη από έναν ελεγκτή, χωρίς ξεχωριστή μονάδα μέτρησης υψηλών ταχυτήτων.

Βασικές προδιαγραφές

Ενιαία θύρα RS-232C, τέσσερα πρωτόκολλα ∙ Μια θύρα καλύπτει όλες τις κοινές ανάγκες

Η ενσωματωμένη θύρα RS-232C του 1762-L24BWA υποστηρίζει τέσσερα πρωτόκολλα επικοινωνίας από ένα και μόνο φυσικό σύνδεσμο:

DF1:Πρωτόκολλο σειράς Allen-Bradley σημείο προς σημείο για άμεση επικοινωνία μεταξύ των τερματικών προγραμματισμού MicroLogix και RSLogix 500 ή μεταξύ μονάδων MicroLogix σε ρυθμίσεις δημοσκοπήσεων DF1.

DH-485:Το δίκτυο Allen-Bradley που συνδέει πολλούς ελεγκτές MicroLogix και SLC σε κοινόbus RS-485.Το 1762-L24BWA συνδέεται με ένα υπάρχον δίκτυο DH-485 χωρίς πρόσθετη μονάδα επικοινωνίας.

Modbus RTU:Το βιομηχανικό πρότυπο πρωτόκολλο Modbus σε δυαδικό μορφότυπο RTU, επιτρέποντας στο MicroLogix 1200 να επικοινωνεί με μονάδες οδήγησης τρίτων, μετρητές ενέργειας, απομακρυσμένες I/O,και άλλες συσκευές με δυνατότητα Modbus είτε ως master είτε ως slave.

ASCII:Σειριακή επικοινωνία σε λειτουργία χαρακτήρων για αναγνώστες γραμμικών κώδικα, ζυγούς, εκτυπωτές ετικετών και άλλες συσκευές ροής χαρακτήρων που στέλνουν ή λαμβάνουν δεδομένα απλού κειμένου.

Η ευελιξία αυτού του πρωτοκόλλου από μια σειριακή θύρα είναι ένα πρακτικό πλεονέκτημα σε πραγματικές εγκαταστάσεις μηχανών όπου ο ελεγκτής μπορεί να χρειαστεί να συνδεθεί με μια μονάδα κίνησης Modbus, να λάβει δεδομένα από έναν αναγνώστη γραμμικών κώδικων,και να έχουν πρόσβαση από ένα λάπτοπ προγραμματισμού, όλα από την ίδια RS-232C σύνδεση σε διαφορετικές διαμορφώσεις.

Σενάρια εφαρμογής

Συσκευές συμπαγής συσκευασίας:Δέκα τυπικοί αισθητήρες που παρακολουθούν το φιλμ, την παρουσία του προϊόντος και τις θέσεις του σαγόνου, τέσσερις γρήγορες εισροές μετρώντας την απόδοση του προϊόντος από φωτοηλεκτρικούς αισθητήρες υψηλής ταχύτητας.Δέκα εξόδους ρελέα που ελέγχουν τον κινητήρα προώθησης ταινίαςRS-232C στο Modbus RTU που μιλάει με το servo drive για την τοποθέτηση του σαγόνου.

Μεταφορέας με καταμέτρηση παρτίδων:Τυποποιημένες εισροές για τα κουμπιά σταμάτησης/εκκίνησης και τα όρια ασφαλείας. Γρήγορες εισροές μετρώντας τους παλμούς του προϊόντος από έναν κωδικοποιητή μεταφορέα. Εκδόσεις ρελέ που ελέγχουν τους επαγγέλτες του κινητήρα μεταφορέα και τις πύλες του μετατροπέα.

Εναλλακτικό υλικού συντήρησης για εγκατεστημένα συστήματα MicroLogix 1200:Το MicroLogix 1200 χρησιμοποιήθηκε ευρέως στη δεκαετία του 2000 σε συμπαγείς πάνελ μηχανών.και διαμόρφωση πρωτόκολλου RS-232C χωρίς τροποποίηση προγράμματος.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ 1762-L24BWA και 1762-L24BXB;

Το 1762-L24BWA έχει έξοδα ρελέ (W) και τροφοδοσία AC (A). Το 1762-L24BXB έχει έξοδα τρανζίστορ (X = πηγή DC) και τροφοδοσία DC.Επιλέξτε BWA όταν το μηχάνημα χρησιμοποιεί τροφοδοσία εναλλασσόμενου ρεύματος και προτιμάται η έξοδος ρελέα για ευελιξία φορτίου; επιλέξτε το BXB όταν απαιτείται πίνακας τροφοδοσίας 24VDC και έξοδα ταχείων τρανζίστορ.

Ε2: Ποιο λογισμικό προγραμματισμού χρησιμοποιείται για το 1762-L24BWA;

RSLogix 500 (το κληρονομικό περιβάλλον προγραμματισμού MicroLogix / SLC 500 της Rockwell) ή Studio 5000 Logix Designer 500 (το τρέχον πακέτο που περιλαμβάνει τη δυνατότητα RSLogix 500).Η σύνδεση γίνεται μέσω της σειριακής θύρας RS-232C με καλώδιο προγραμματισμού 1761-CBL-PM02 ή ισοδύναμο, ή μέσω USB με προσαρμογέα USB-DH-485 1747-UIC εάν χρησιμοποιείται το πρωτόκολλο DH-485.

Ε3: Οι γρήγορες εισροές μπορούν να μετρήσουν τους παλμούς κωδικοποιητή για τη μέτρηση θέσης;

Οι γρήγορες εισροές μπορούν να συσσωρεύουν μετρήσεις παλμών υψηλής ταχύτητας από ενιαία κανάλια κωδικοποιητές ή αισθητήρες.Το MicroLogix 1200 χρησιμοποιεί την εντολή HSC (μετρητής υψηλής ταχύτητας) για τη διαχείριση των τιμών γρήγορης καταμέτρησης εισόδου στο πρόγραμμα. Για την τετραγωνική (α/β φάση) μέτρηση κωδικοποιητή με ανίχνευση κατεύθυνσης,να επαληθεύσει τη συγκεκριμένη διαμόρφωση HSC του MicroLogix 1200 από το εγχειρίδιο αναφοράς του MicroLogix 1200.

Ε4: Μπορεί να προστεθεί πρόσθετη Ε/Ε στο 1762-L24BWA;

Ναι. Το MicroLogix 1200 υποστηρίζει ενότητες I/O επέκτασης (σειρά 1762) που συνδέονται μέσω της δεξιάς θύρας επέκτασης.αναλογική Ε/ΥΗ μέγιστη επέκταση εξαρτάται από τον προϋπολογισμό ισχύος του βασικού ελεγκτή.
