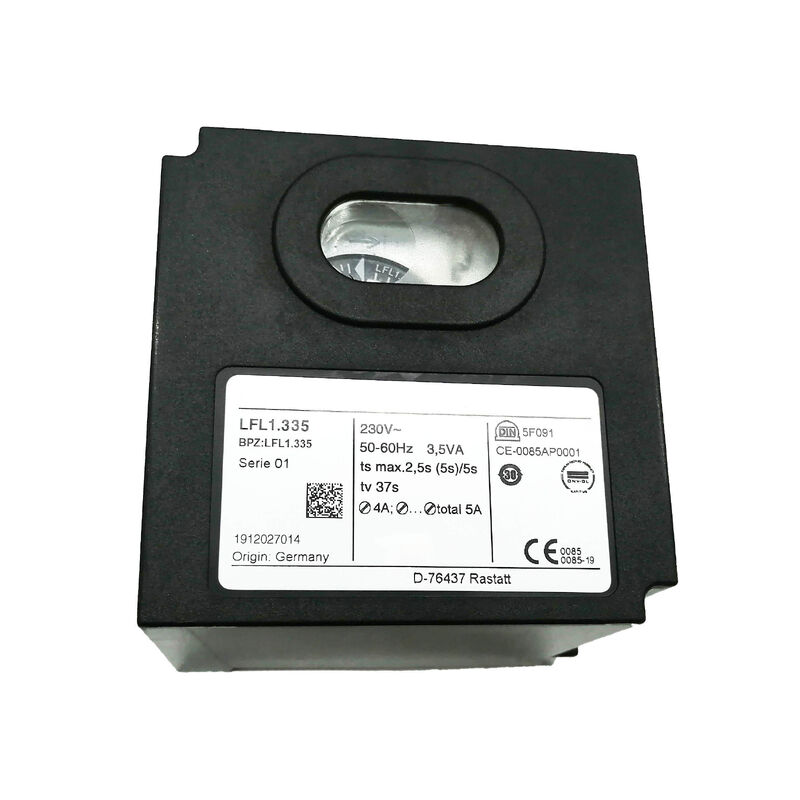

ΝΕΟΣ ΣΙΜΕΝΣ LFL1.335 220-240V ΚΑΤΑΛΟΣ ΚΟΝΤΡΟΛΙΣΜΟΥ ΑΥΤΟΥ- Προγραμματιστής λέβητα

Siemens LFL1.335 | Έλεγχος καυστήρα — 110 VAC / Αναγκαστική βύθιση / Αέριο + Πετρέλαιο + Διπλό Καύσιμο / Διακοπτόμενη / t1=37s / TSA=2,5s / t9=5s

Επίβλεψη φλόγας, αλληλουχία και ασφαλής τερματισμός λειτουργίας — Τι κάνει ένας έλεγχος καυστήρα

Ένα χειριστήριο καυστήρα δεν είναι ένα γενικό ρελέ ή προγραμματιζόμενος ελεγκτής — είναι ένας αποκλειστικός ακολουθητής ασφαλείας που έχει σχεδιαστεί ειδικά για εξοπλισμό καύσης. Το LFL1.335 διαχειρίζεται την πλήρη σειρά εκκίνησης έως τερματισμού λειτουργίας ενός καυστήρα εξαναγκασμένου ρεύματος: προεκκένωση, ανάφλεξη, επιβεβαίωση εγκατάστασης φλόγας, εποπτευόμενη λειτουργία λειτουργίας και απόκριση ασφαλούς κλειδώματος όταν παρουσιαστεί σφάλμα. Αυτές οι λειτουργίες πρέπει να εκτελούνται με μια καθορισμένη, νομικά απαιτούμενη σειρά ώστε να πληρούνται τα πρότυπα ασφαλείας κατά την καύση.

Οι τρεις δημοσιευμένες παράμετροι χρονισμού καθορίζουν τη συγκεκριμένη ακολουθία του LFL1.335:

t1 = 37 δευτερόλεπτα — χρόνος προεκκαθάρισης:Προτού επιχειρήσετε την ανάφλεξη, ο ανεμιστήρας με εξαναγκασμένη ροή λειτουργεί για 37 δευτερόλεπτα για να ξεπλύνει τυχόν άκαυστο καύσιμο ή αέριο από τον θάλαμο καύσης και την καύση. Αυτός ο καθαρισμός εμποδίζει την ανάφλεξη μιας ατμόσφαιρας πλούσιας σε καύσιμα από τον σπινθήρα. Το pre-purge 37 δευτερολέπτων είναι μια σχεδιαστική επιλογή που ταιριάζει με τον όγκο του θαλάμου καύσης του καυστήρα.

TSA = 2,5 δευτερόλεπτα — χρόνος ασφαλείας για την ανάφλεξη (Sicherheitszeit):Μόλις επιχειρηθεί η ανάφλεξη, η φλόγα πρέπει να ανιχνευθεί εντός 2,5 δευτερολέπτων. Εάν ο ανιχνευτής φλόγας δεν επιβεβαιώσει τη δημιουργία φλόγας σε αυτό το παράθυρο, το LFL1.335 απενεργοποιεί τη βαλβίδα καυσίμου και κλείνει. Ένα TSA 2,5 δευτερολέπτων είναι κατάλληλο για εφαρμογές άμεσης ανάφλεξης αερίου όπου η απόκριση φλόγας είναι γρήγορη.

t9 = 5 δευτερόλεπτα — χρόνος μετά τον καθαρισμό:Μετά από μια κανονική διακοπή λειτουργίας, ο ανεμιστήρας συνεχίζει να λειτουργεί για 5 δευτερόλεπτα για να καθαρίσει τα προϊόντα καύσης από τον εναλλάκτη θερμότητας και την έξοδο καυσαερίων πριν σταματήσει ο ανεμιστήρας.

Αυτές οι τιμές χρονισμού είναι σταθερές στο υλικό του LFL1.335 — δεν μπορούν να προγραμματιστούν στο πεδίο. Η επιλογή της σωστής παραλλαγής LFL1 σημαίνει την επιλογή των σωστών χρόνων εκκένωσης και ασφάλειας για τον συγκεκριμένο καυστήρα.

Βασικές Προδιαγραφές

Διακοπτόμενη λειτουργία — Τι σημαίνει για την εγκατάσταση

Η "διακοπτόμενη λειτουργία" έχει μια συγκεκριμένη έννοια στην ορολογία ελέγχου καυστήρα: ο καυστήρας υφίσταται τουλάχιστον μία ελεγχόμενη διακοπή λειτουργίας (μέσω της κανονικής ακολουθίας απενεργοποίησης του ελέγχου καυστήρα) μέσα σε κάθε περίοδο λειτουργίας 24 ωρών. Αυτό διακρίνεται από τη "συνεχή λειτουργία" όπου ο καυστήρας λειτουργεί χωρίς ποδήλατο για μεγάλες περιόδους.

Πολλά βιομηχανικά και εμπορικά συστήματα θέρμανσης κυκλώνουν φυσικά — βιομηχανικοί κλίβανοι, συσκευασμένοι λέβητες, θερμαντήρες αέρα και συστήματα θερμότητας επεξεργασίας που διαμορφώνουν την απόδοση ή την ικανότητα σταδίου. Για αυτά τα συστήματα, η διακοπτόμενη λειτουργία είναι ο κανονικός κύκλος λειτουργίας και το LFL1.335 έχει σχεδιαστεί ανάλογα. Για τους καυστήρες που απαιτείται να λειτουργούν συνεχώς χωρίς διακοπή λειτουργίας του κυκλώματος για μέρες ή εβδομάδες, η σωστή προδιαγραφή είναι ένας έλεγχος καυστήρα που έχει ονομαστεί για συνεχή λειτουργία.

Σενάρια εφαρμογής

Βιομηχανικοί λέβητες και συσκευασμένες γεννήτριες ατμού:Προεκκαθάριση, άνοιγμα βαλβίδας αερίου, ανάφλεξη με σπινθήρα, επιβεβαίωση φλόγας μέσω ιονισμού ή ανιχνευτή υπεριώδους ακτινοβολίας, ρύθμιση ρύθμισης ελέγχου κατά τη διάρκεια λειτουργίας — όλα αλληλουχημένα από το LFL1.335.

Θερμαντήρες αέρα και εναλλάκτες θερμότητας επεξεργασίας:Καυστήρας εξαναγκασμένου ρεύματος που παρέχει θερμότητα για ξήρανση, σκλήρυνση ή θέρμανση διεργασίας. Το LFL1.335 διασφαλίζει την ασφαλή εκκίνηση μετά από κάθε παύση λειτουργίας παρτίδας παραγωγής.

Συστήματα καυστήρων διπλού καυσίμου:Η δυνατότητα εναλλαγής αερίου/πετρελαίου επιτρέπει στον καυστήρα να λειτουργεί και με οποιοδήποτε καύσιμο. Το LFL1.335 επιβλέπει τη φλόγα ανεξάρτητα από το ενεργό καύσιμο.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του LFL1.335 και άλλων παραλλαγών LFL1 όπως LFL1.322 ή LFL1.338;

Οι παραλλαγές LFL1 διαφέρουν κυρίως ως προς τις παραμέτρους χρονισμού — χρόνος προ-εκκαθάρισης (t1) και χρόνος ασφαλείας (TSA). Το LFL1.322 έχει t1=12s/TSA=2s. το LFL1.338 έχει t1=37s/TSA=5s. Αυτοί οι χρόνοι καθορίζονται στο υλικό και ορίζουν τη σωστή παραλλαγή για έναν συγκεκριμένο καυστήρα. Η αντικατάσταση μιας παραλλαγής με διαφορετικό χρονισμό μπορεί να προκαλέσει ενοχλητικά lockout (πολύ μικρός χρόνος ασφαλείας) ή να μην πληροί τα πρότυπα ασφαλείας καύσης (ανεπαρκής προεκκαθάριση). Να ταιριάζει πάντα με την ακριβή ονομασία LFL1.xxx από την εγκατεστημένη μονάδα.

Ε2: Ποιοι ανιχνευτές φλόγας είναι συμβατοί με το LFL1.335;

Η οικογένεια LFL1 είναι συμβατή με τους ανιχνευτές φλόγας UV της σειράς Siemens QR, QRA και QRC και με ανιχνευτές ιονισμού για επιτήρηση φλόγας αερίου. Ο συγκεκριμένος τύπος ανιχνευτή φλόγας που είναι εγκατεστημένος στον καυστήρα καθορίζει ποια διεπαφή ανιχνευτή χρησιμοποιεί το LFL1.335 — Ανιχνευτής UV ή είσοδος ιονισμού. Επιβεβαιώστε τη μέθοδο ανίχνευσης φλόγας με την τεκμηρίωση σχεδιασμού του καυστήρα πριν από την αντικατάσταση.

Ε3: Τι συμβαίνει όταν το LFL1.335 κλείνει;

Κατά το κλείδωμα, το LFL1.335 απενεργοποιεί αμέσως όλες τις βαλβίδες καυσίμου και τον μετασχηματιστή ανάφλεξης. Ανάβει μια ενδεικτική λυχνία κλειδώματος (συνήθως μια κόκκινη ενδεικτική λυχνία ή ένδειξη στο χειριστήριο). Ο καυστήρας δεν μπορεί να επανεκκινήσει μέχρι να μηδενιστεί χειροκίνητα το κλείδωμα — συνήθως πατώντας ένα κουμπί επαναφοράς στο ίδιο το LFL1.335 ή ένα απομακρυσμένο σημείο επαναφοράς. Αυτή η απαίτηση μη αυτόματης επαναφοράς είναι σκόπιμη: αναγκάζει έναν χειριστή να αναγνωρίσει και να διερευνήσει την αιτία πριν επιτρέψει την επανεκκίνηση.

Ε4: Μπορούν να ρυθμιστούν οι παράμετροι χρονισμού LFL1.335;

Όχι. Ο χρόνος πριν τον καθαρισμό (t1 = 37s), ο χρόνος ασφαλείας (TSA = 2,5s) και ο χρόνος μετά τον καθαρισμό (t9 = 5s) είναι σταθεροί στο υλικό του LFL1.335 — δεν ρυθμίζονται από εξωτερικές παραμέτρους ή διακόπτες. Η αλλαγή του χρονισμού απαιτεί την επιλογή διαφορετικής παραλλαγής LFL1 με τις απαιτούμενες τιμές.

Ε5: Από πού προέρχεται το LFL1.335;

Μέσω ειδικών ελέγχων καύσης, προμηθευτές εξοπλισμού HVAC και καυστήρα και διανομείς ανταλλακτικών βιομηχανικών συστημάτων θέρμανσης. Η Siemens Building Technologies (τώρα Siemens Smart Infrastructure) παρέχει στοιχεία ελέγχου LFL1 μέσω του δικτύου διανομής ελέγχων καύσης. Επιβεβαιώστε τον ακριβή αριθμό ανταλλακτικού LFL1.335 και την έκδοση τροφοδοσίας 110 VAC πριν από την παραγγελία — οι παραλλαγές υψηλότερης τάσης (220 VAC) έχουν διαφορετικούς αριθμούς παραγγελίας και δεν είναι εναλλάξιμες.
