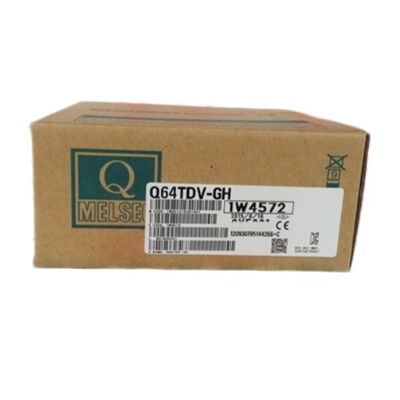

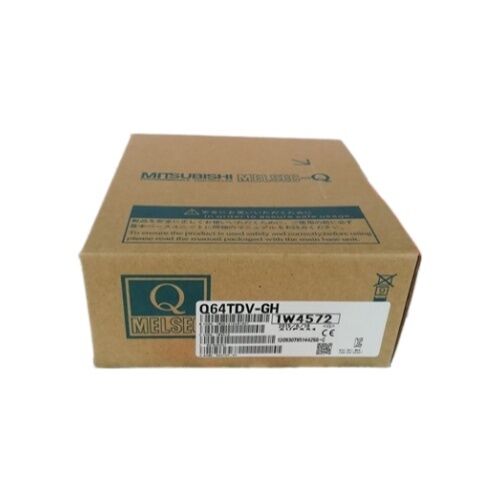

Νέα Μονάδα PLC της Mitsubishi Q64TDV-GH στο κουτί Q64TDVGH

Mitsubishi Q64TDV-GH∙ MELSEC-Q Channel-Isolated Thermocouple / Micro Voltage Input Module 4 κανάλια / B R S K T E J N Τύποι / ±100mV / 40ms/ch / Wire Break / CE

Δύο τρόποι μέτρησης σε μία μονάδα

Το Q64TDV-GH εξυπηρετεί δύο διαφορετικές ανάγκες μέτρησης από την ίδια θέση 4 καναλιών.

Εισόδου θερμοκρασίας θερμοσύνδεσης:Συνδέεται απευθείας με οποιονδήποτε από τους οκτώ τυποποιημένους τύπους θερμοσύνδεσης ∙ B, R, S, K, T, E, J ή N. Η μονάδα χειρίζεται εσωτερικά την αντιστάθμιση ψυχρών συνδέσεων, οπότε δεν απαιτείται εξωτερικό κύκλωμα ψυχρών συνδέσεων.Η μετρούμενη θερμοκρασία γίνεται μια τιμή δυαδικής σηματοδότησης 16 bit σε κλίμακα ×10 (τότε 25Το εύρος θερμοκρασίας που μπορεί να χρησιμοποιηθεί εξαρτάται από τον τύπο θερμοσύνδεσης: ο τύπος Β καλύπτει τις υψηλότερες θερμοκρασίες, οι τύποι T και K καλύπτουν τις πιο κοινές βιομηχανικές περιοχές.

Εισόδου μικροτάσης:Μετρά σήματα στην περιοχή από -100 έως +100mV με αντίσταση εισόδου 2MΩ ή υψηλότερη.Μετατροπείς πίεσης χαμηλής ισχύος, και άλλους αισθητήρες γέφυρας ή χαμηλής τάσης ακριβείας που θα βρίσκονταν κάτω από το εύρος των τυπικών αναλογικών μονάδων εισόδου ± 10V ή 4 ′ 20 mA.

Το αποτέλεσμα της μετατροπής είναι μια υπογεγραμμένη δυαδική τιμή 16 bit από −25000 έως +25000, που καλύπτει το πλήρες εύρος ± 100mV με λεπτή ανάλυση.

Και οι δύο τρόποι λειτουργούν παράλληλα σε όλα τα 4 κανάλια. Το κανάλι 1 μπορεί να μετρήσει ένα θερμοσύνδεσμο K, ενώ το κανάλι 2 διαβάζει ένα σήμα μικροτάσης κυττάρου φορτίου, από ένα μοντέλο σε μια θέση.

Βασικές προδιαγραφές

Απομόνωση από κανάλι σε κανάλι

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsΤο Q64TDV-GH απομονώνει κάθε κανάλι από κάθε άλλο κανάλι γαλβανικά.

Στις βιομηχανικές εγκαταστάσεις μέτρησης θερμοκρασίας, τα διαφορετικά θερμοσύνθετα συνδέονται συχνά με διαφορετικές μεταλλικές δομές ̇ ζώνες φούρνου, δοχεία αντιδραστήρα,οθόνες κινητήρα κάθε μία από τις οποίες μπορεί να έχει διαφορετικό δυναμικό γηςΧωρίς απομόνωση καναλιού, οι δυνητικές διαφορές μεταξύ αυτών των δομών εμφανίζονται ως παρεμβολές κοινής λειτουργίας στο σήμα.η μέτρηση κάθε καναλιού είναι ηλεκτρικά ανεξάρτητη, έτσι ώστε οι δυνητικές διαφορές μεταξύ των σημείων προσαρμογής θερμοσύνδεσης να μην διαφθείρουν τις ενδείξεις των παρακείμενων καναλιών.

Η ίδια αρχή ισχύει για τις μετρήσεις μικροτάσης από μετρητές πίεσης σε πολλαπλές μονάδες παρακολούθησης φορτίου ∙ κάθε κύκλωμα γέφυρας μπορεί να αναφέρεται σε διαφορετικό σημείο εδάφους στη δομή της μηχανής.

Σενάρια εφαρμογής

Ρυθμισμός θερμοκρασίας ζώνης φούρνου:Τέσσερα θερμό ζεύγη τύπου K συνδεδεμένα με το Q64TDV-GH παρακολουθούν ξεχωριστές ζώνες θέρμανσης.Προειδοποιήσεις ανίχνευσης σπάσματος καλωδίου εάν κάποια σύνδεση αισθητήρα αποτύχει στη μέση της διαδικασίας.

Παρακολούθηση καταπόνησης/φόρτωσης σε πολλά σημεία:Κύτταρα φόρτωσης σε τέσσερις σταθμούς εργαλείων τύπου που μετρούνται ως σήματα μικροτάσης (περίοδος ± 100mV).Η απομόνωση του καναλιού εμποδίζει τη μηχανική διασταύρωση στο κύκλωμα μέτρησης από τη διαφθορά των μεμονωμένων μετρήσεων φορτίου.

Μεικτό θερμοσύνδεσμο και μικροπλήρωση:Δύο κανάλια ανάγνωσης εισόδων θερμοσύνθεσης (θερμοκρασία διαδικασίας) · δύο κανάλια ανάγνωσης μετατροπέων χαμηλής πίεσης εξόδου (± 50mV εξόδου).Μια μονάδα χειρίζεται ταυτόχρονα και τους δύο τύπους αισθητήρων χωρίς πρόσθετο υλικό.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του Q64TDV-GH και του Q64TD;

Και οι δύο είναι ενότητες εισόδου θερμοσύνδεσης MELSEC-Q με 4 κανάλια, με την ίδια κάλυψη τύπου θερμοσύνδεσης.Το Q64TDV-GH προσθέτει δυνατότητα εισόδου μικροτάσης (± 100mV ανά κανάλι) που δεν έχει το Q64TD. Το GH υποστηρίζει επίσης υψηλότερη ακρίβεια μέτρησης μικροτάσης με 16-bit υπογεγραμμένη δυαδική έξοδο στην περιοχή -25000 έως +25000.Οι μετρητές πίεσης πρέπει να μετρούνται παράλληλα με τα θερμοσύνθετα., ή όταν η είσοδος μικροτάσης είναι η μόνη απαίτηση.

Ε2: Πώς χειρίζεταιται η αντιστάθμιση ψυχρής διασύνδεσης στο Q64TDV-GH;

Η μονάδα περιλαμβάνει ένα εσωτερικό κανάλι αντιστάθμισης ψυχρής διασύνδεσης που παρακολουθεί συνεχώς τη θερμοκρασία στα τερματικά της σύνδεσης θερμοσύνδεσης της μονάδας.Όλοι οι υπολογισμοί μέτρησης θερμοσύνθεσης εφαρμόζουν αυτόματα αυτή την αντιστάθμιση για να παράγουν την ορθή τιμή μέτρησης θερμοκρασίαςΔεν απαιτείται εξωτερική αναφορά ψυχρής διασύνδεσης ή κύκλος αντιστάθμισης όταν χρησιμοποιείται το μοντέλο με τυποποιημένη καλωδίωση θερμοσύνδεσης.Η αντιστάθμιση της ψυχρής διασύνδεσης ισχύει μόνο για κανάλια σε κατάσταση εισόδου θερμοσύνθεσης, όχι σε κανάλια σε κατάσταση εισόδου μικροτάσης.

Ε3: Μπορούν τα μεμονωμένα κανάλια να εναλλάσσονται ανεξάρτητα μεταξύ των τρόπων εισόδου θερμοσύνθεσης και μικροτάσης;

Κάθε κανάλι είναι ανεξάρτητα διαμορφωμένο είτε για θερμοσύνδεση είτε για είσοδο μικροτάσης χρησιμοποιώντας τις ρυθμίσεις του διακόπτη έξυπνης λειτουργίας στο GX Developer ή στο GX Works2.Οι ρυθμίσεις του διακόπτη αναθέτουν τον τύπο εισόδου ανά κανάλιΈνα κανάλι που έχει διαμορφωθεί για είσοδο μικροτάσης δεν θα εκτελεί αντιστάθμιση ψυχρής διασύνδεσης ή γραμμικότητα θερμοσύνδεσης ∙ αναφέρει το ακατέργαστο σήμα ± 100mV ως ψηφιακή τιμή ± 25000.

Ε4: Τι συμβαίνει με την τιμή εξόδου του Q64TDV-GH εάν η τάση εισόδου υπερβαίνει τα ±100mV;

Το καθορισμένο εύρος εισόδου της μονάδας είναι ± 100mV, με απόλυτη μέγιστη προστασία ± 5V. Τα σήματα εντός των ± 5V δεν θα βλάψουν τη μονάδα,αλλά οι μετρήσεις άνω των ±100mV θα αναγράφονται στο ανώτερο ή κατώτερο όριο του εύρους ψηφιακής εξόδου (±25000)Οποιοδήποτε σήμα που υπερβαίνει τα ±5V ενδέχεται να προκαλέσει ζημιά στον υλικό του κυκλώματος εισόδου.

Ε5: Πόσες μονάδες Q64TDV-GH μπορούν να εγκατασταθούν σε ένα σύστημα MELSEC-Q;

Το Q64TDV-GH καταλαμβάνει 16 σημεία I/O στην ανάθεση I/O του Q CPU και μετρά ως μία Ειδική Μονάδα I/O. Το σύστημα MELSEC-Q επιτρέπει έως και 10 Ειδικές Μονάδες I/O του ίδιου τύπου (αριθμοί μονάδων 0 ̇ 9).Μέχρι 10 Q64TDV-GH ενότητες μπορούν να συνυπάρχουν σε ένα ενιαίο σύστημα Q, παρέχοντας έως και 40 απομονωμένα κανάλια μέτρησης θερμοσύνθεσης ή μικροτάσης, με την επιφύλαξη του συνολικού προϋπολογισμού παροχής ισχύος της διαμόρφωσης του συστήματος.
