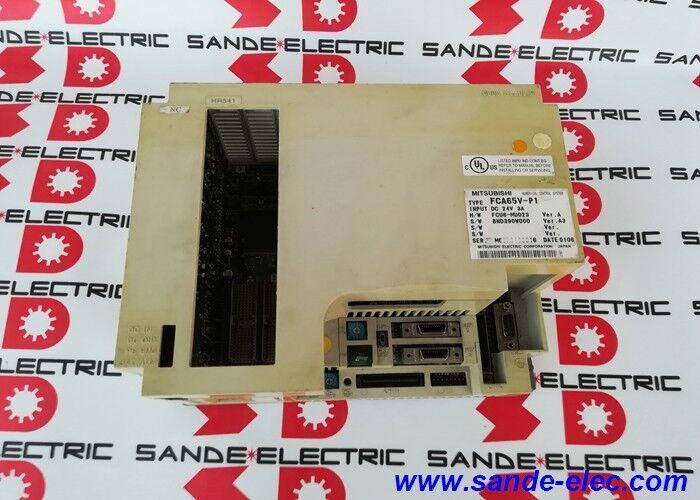

Χρησιμοποιούμενο FCA65V-P1 Mitsubishi Συστήματος οικοδεσπότη FCA65VP1

FCA65V-P1 | Πλακέτα κεντρικού υπολογιστή συστήματος Mitsubishi MELDAS 65V CNC — Κύριος κεντρικός υπολογιστής PCB / Μονάδα ελέγχου MELDAS M65V / Ανταλλακτικό παλαιού τύπου CNC

MELDAS 65V — Το σύστημα CNC που εξυπηρετεί το FCA65V-P1

Το MELDAS 65V (M65V) ήταν μέρος της οικογένειας ελεγκτών CNC της σειράς MELDAS 60 της Mitsubishi Electric — μια γενιά που περιελάμβανε επίσης τα M64, M64A, M65 και M66. Η σειρά MELDAS 60 χρησιμοποιήθηκε σε κέντρα κατεργασίας και τόρνους σε ένα ευρύ φάσμα κατασκευαστών εργαλειομηχανών, όπως η Mazak (όπου τα χειριστήρια MELDAS εμφανίστηκαν στις διαμορφώσεις MAZATROL), τα DMG Mori, Citizen και πολλά άλλα.

Σε κάθε μονάδα CNC MELDAS, η πλακέτα κεντρικού υπολογιστή είναι το κεντρικό συγκρότημα επεξεργασίας. Διαχειρίζεται την εκτέλεση του προγράμματος NC, συντονίζει τον έλεγχο του σερβομηχανισμού και του άξονα του άξονα μέσω του οπτικού δικτύου επικοινωνίας, χειρίζεται τον εσωτερικό δίαυλο σε βοηθητικές πλακέτες και μονάδες I/O και διατηρεί τη διεπαφή χειριστή μέσω της σύνδεσης οθόνης. Μια αποτυχημένη πλακέτα κεντρικού συστήματος συνήθως προκαλεί μια πλήρη αστοχία μονάδας NC — το μηχάνημα σταματά και δεν θα επανεκκινηθεί ανεξάρτητα από την υγεία των άλλων στοιχείων, επειδή η πλακέτα κεντρικού υπολογιστή είναι αυτό από το οποίο εξαρτώνται όλα τα άλλα.

Η ονομασία "65V" στον αριθμό εξαρτήματος προσδιορίζει την πλακέτα ως τον κεντρικό υπολογιστή για την παραλλαγή CNC MELDAS 65V ειδικά. Τα M65V και M65 είναι σχετικά αλλά διαφορετικά συστήματα CNC — τα 65V ενσωματώνουν βελτιώσεις στην αρχιτεκτονική επικοινωνίας σερβο σε σχέση με το τυπικό M65. Το FCA65V-P1 ταιριάζει με την παραλλαγή 65V. Η αντικατάσταση της πλακέτας υποδοχής με μια διαφορετική παραλλαγή MELDAS (M65, M64, M66) δεν θα ήταν λειτουργικά συμβατή.

Βασικές Προδιαγραφές

Ρόλος σε Σύστημα MELDAS 65V

Ένα σύστημα CNC MELDAS 65V αποτελείται από πολλές διασυνδεδεμένες πλακέτες και μονάδες:

• Κεντρικός υπολογιστής συστήματος (FCA65V-P1):Η κύρια μονάδα ελέγχου CPU και προγράμματος — αυτή η μονάδα
• Πίνακες σερβο άξονα:Έλεγχος άξονα για κάθε άξονα NC που επικοινωνεί μέσω οπτικού SSCNET
• Πίνακες I/O και βασικές μονάδες I/O:Σήματα διεπαφής μηχανήματος (διακόπτες ορίων, εναλλάκτες εργαλείων, ψυκτικό υγρό)
• Μονάδα τροφοδοσίας:Εσωτερική ισχύς 24 VDC
• Οθόνη και πληκτρολόγιο:Σύνδεση πίνακα χειριστή

Όταν ο κεντρικός υπολογιστής συστήματος αποτύχει, ολόκληρο το σύστημα σταματά επειδή η εκτέλεση του προγράμματος και ο συντονισμός μεταξύ των πινάκων προέρχονται από αυτόν τον πίνακα. Η αντικατάσταση απαιτεί το ακριβές αντίστοιχο εξάρτημα MELDAS 65V — αποθηκεύει συγκεκριμένες παραμέτρους για το σύστημα και επικοινωνεί με άλλες πλακέτες χρησιμοποιώντας το καθιερωμένο πρωτόκολλο MELDAS 65V.

Σενάρια εφαρμογής

Κέντρο κατεργασίας με έλεγχο MELDAS M65V:Ένα κέντρο μηχανικής επεξεργασίας πολλαπλών αξόνων που χρησιμοποιεί μια μονάδα MELDAS M65V NC αναπτύσσει ένα σφάλμα κεντρικού συστήματος. Η μονάδα NC ενεργοποιείται αλλά αποτυγχάνει να εκκινήσει ή παράγει συναγερμό κεντρικού υπολογιστή. Η αντικατάσταση του FCA65V-P1 και η εκ νέου φόρτωση των παραμέτρων NC (από εφεδρικό μέσο ή τεκμηρίωση δημιουργίας αντιγράφων ασφαλείας μηχανήματος) επαναφέρει το μηχάνημα σε λειτουργία.

Τόρνος με άξονα MELDAS M65V και έλεγχος άξονα:Παρόμοια με τα παραπάνω — η αποτυχία της πλακέτας κεντρικού υπολογιστή σταματά το NC. Η αντικατάσταση κεντρικού υπολογιστή συστήματος, ακολουθούμενη από επαναφορά παραμέτρων και επανεκκίνηση του σερβομηχανισμού, αποκαθιστά τη λειτουργία.

Προγραμματισμένο ανταλλακτικό για στόλους MELDAS M65V:Περιβάλλοντα παραγωγής με πολλαπλά μηχανήματα με χειριστήρια MELDAS M65V διατηρούν ένα FCA65V-P1 ως κρίσιμο εφεδρικό — η αστοχία της πλακέτας κεντρικού υπολογιστή είναι ένα γεγονός που διακόπτει την παραγωγή και η άμεση αντικατάσταση εξαλείφει τον χρόνο αναμονής για προμήθεια.

FAQ

Ε1: Είναι το FCA65V-P1 συμβατό με το MELDAS M65 (χωρίς το V);

Όχι. Τα M65 και M65V είναι διαφορετικά συστήματα CNC με διαφορετικές αρχιτεκτονικές πλακέτας κεντρικού υπολογιστή. Το FCA65V-P1 είναι συγκεκριμένο για το M65V — η ​​ονομασία V υποδηλώνει διαφορετικό σχεδιασμό επικοινωνίας σερβομηχανισμού σε σχέση με το τυπικό M65. Η αντικατάσταση μιας πλακέτας κεντρικού υπολογιστή M65 σε ένα σύστημα M65V (ή αντίστροφα) δεν θα παράγει ένα λειτουργικό σύστημα.

Ε2: Ποιες παράμετροι πρέπει να αποθηκευτούν πριν από την αντικατάσταση του FCA65V-P1;

Πριν από την αντικατάσταση, πρέπει να δημιουργηθούν αντίγραφα ασφαλείας όλων των παραμέτρων NC, των παραμέτρων του μηχανήματος, των σερβοπαραμέτρων και των προγραμμάτων κατεργασίας που είναι αποθηκευμένα στη μονάδα NC — συνήθως σε κασέτα μνήμης, σειριακό αντίγραφο ασφαλείας RS-232C ή άλλο εξωτερικό χώρο αποθήκευσης, ανάλογα με το τι είναι διαθέσιμο και λειτουργικό στο μηχάνημα. Η αντικατάσταση της πλακέτας κεντρικού υπολογιστή συνήθως δεν είναι αρχικοποιημένη. Όλες οι παράμετροι πρέπει να αποκατασταθούν για να μπορέσει να λειτουργήσει το σύστημα. Αυτό είναι το πιο κρίσιμο βήμα στην αντικατάσταση της πλακέτας κεντρικού υπολογιστή — ένα μηχάνημα χωρίς το αντίγραφο ασφαλείας των παραμέτρων του δεν μπορεί να τεθεί σε λειτουργία χωρίς τις αρχικές προδιαγραφές του κατασκευαστή μηχανημάτων.

Ε3: Απαιτεί ειδικό χειρισμό το FCA65V-P1;

Ναι — οι πλακέτες κεντρικού συστήματος MELDAS είναι συσκευές ευαίσθητες στην ηλεκτροστατική ενέργεια (ESD). Χειριστείτε με τις κατάλληλες προφυλάξεις ESD: γειωμένο λουρί καρπού, στρώμα ESD και αντιστατική συσκευασία κατά τη μεταφορά και την αποθήκευση. Μην αγγίζετε απευθείας τις ακίδες ή τα εξαρτήματα των συνδέσμων της πλακέτας. Κρατήστε την πλακέτα στην τσάντα ESD της μέχρι αμέσως πριν την εγκατάσταση.

Ε4: Ποιοι συναγερμοί στο MELDAS M65V υποδεικνύουν αστοχία της πλακέτας κεντρικού υπολογιστή;

Συναγερμοί σε επίπεδο συστήματος MELDAS που υποδεικνύουν αποτυχία της CPU ή του κεντρικού υπολογιστή — όπως "Συναγερμός συστήματος", "Σφάλμα CPU NC" ή συναγερμοί που εμποδίζουν την κανονική εκκίνηση NC — συνήθως δείχνουν προς την πλακέτα κεντρικού υπολογιστή ή τη σχετική μνήμη. Οι συναγερμοί που εμφανίζονται πριν το NC φτάσει σε κατάσταση ετοιμότητας, ιδιαίτερα εκείνοι που εμποδίζουν την προετοιμασία του σερβομηχανισμού ή εμφανίζουν βασικούς κωδικούς σφάλματος συστήματος, συνάδουν με σφάλματα της πλακέτας κεντρικού υπολογιστή. Συμβουλευτείτε το εγχειρίδιο συναγερμού MELDAS 65V για τους συγκεκριμένους κωδικούς συναγερμού που σχετίζονται με τη διαμόρφωση του εγκατεστημένου μηχανήματος.

Ε5: Τι εξοπλισμός προγραμματισμού ή δοκιμής απαιτείται για να τεθεί σε λειτουργία η αντικατάσταση FCA65V-P1;

Μετά την εγκατάσταση, το σύστημα MELDAS απαιτεί επαναφορά παραμέτρων χρησιμοποιώντας είτε την εσωτερική λειτουργία επαναφοράς της μονάδας NC (φόρτωση από κασέτα μνήμης ή εφεδρικό μέσο) είτε εξωτερικό υπολογιστή με MELDASMAGIC ή αντίστοιχο λογισμικό μέσω RS-232C. Το εγχειρίδιο σέρβις του κατασκευαστή εργαλειομηχανών τεκμηριώνει την ακολουθία θέσης σε λειτουργία — σειρά παραμέτρων, ρύθμιση παραμέτρων σερβομηχανισμού, αρχικοποίηση απόλυτης θέσης — που πρέπει να ακολουθηθεί μετά την αντικατάσταση της πλακέτας κεντρικού υπολογιστή.
