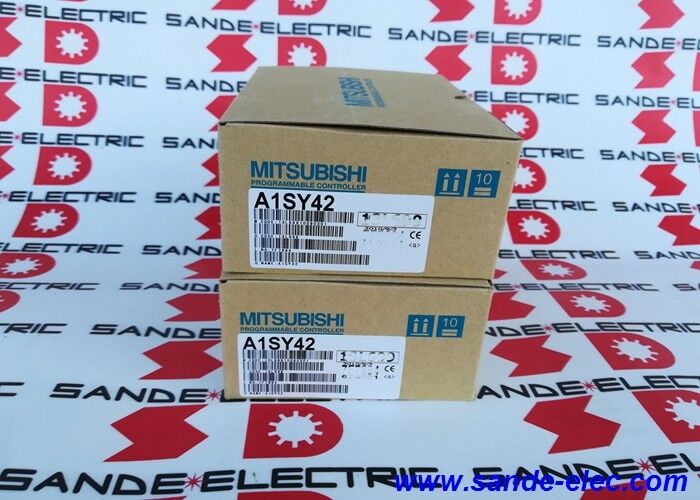

Νέος και πρωτότυπος Mitsubishi PLC A1SY42

Mitsubishi A1SY42∙ MELSEC-A Slim 64-Point Transistor Sink Output 12/24VDC / 0.1A ανά σημείο / 1.6A κοινό / 2ms / 40-Pin FCN

64 εξόδους τρανζίστορ σε μία τρύπα A1S

Το A1SY42 παρέχει την υψηλότερη πυκνότητα σημείων εξόδου του τρανζίστορα στη σειρά MELSEC-A A1S slim με 64 εξόδους NPN από μία μόνο θέση ράκα.Το A1SY41 παρέχει 32 σημεία στην ίδια μορφή κουλοχέρη. Όταν ένα σύστημα ελέγχου πρέπει να ελέγχει πολλές διακριτές συσκευές πεδίου ∙ φλυτζάνες ηλεκτροσόκ, κυλίνδρους ρελέ, λάμπες πιλότου, κινητήρα εκκινητή ∙ από ένα ράφι MELSEC-A,Η πυκνότητα των 64 σημείων του A1SY42 μεγιστοποιεί την ικανότητα παραγωγής και ταυτόχρονα ελαχιστοποιεί τον αριθμό των καταναλωμένων slots ράφης..

Όλα τα 64 κανάλια συνδέονται μέσω ενός ενιαίου συνδετήρα τύπου FCN 40-pin. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

Βασικές προδιαγραφές

Α1SY42 στην οικογένεια μονάδων εξόδου MELSEC-A

Το A1SY42 μεγιστοποιεί τον αριθμό καναλιών στο επίπεδο ρεύματος 0,1A. Για λιγότερα σημεία σε υψηλότερο ρεύμα, ισχύουν το A1SY50 ή το A1SY60.Η παρούσα συνεδρίαση περιέγραψε προηγουμένως το A1SX41 (ψηφιακή είσοδος) και το A1S68DAI (αναλογική έξοδος) για την ίδια πλατφόρμα A1S. Το A1SY42 ολοκληρώνει τη βασική δυνατότητα ψηφιακής εξόδου για το ίδιο ράκ.

Κοινό όριο ρεύματος: ¥ 1,6A ανά ομάδα

Στην πράξη, οι περισσότερες συσκευές πεδίου αντλούν σημαντικά λιγότερα:

• 24VDC αναμεταδιδόμενη περιέλιξη: 3060mA → 26 ταυτόχρονες πλήρως φορτισμένες εξόδους ανά κοινή
• Διοικητής ηλεκτροσόκ 24VDC: 80-150mA → 10-20 ταυτόχρονα
• Δείκτης LED 24VDC: 20mA → 64 ταυτόχρονα εντός ορίου

Για εφαρμογές σφιχτού σόλενοειδούς όπου πολλοί πιλότοι πυροδοτούν ταυτόχρονα σε υψηλό ρεύμα, επαληθεύεται το συνολικό ταυτόχρονο κοινό ρεύμα σε σχέση με το όριο των 1,6A.

Σενάρια εφαρμογής

Πίνακας βαλβίδας πυκνότητας:64 πιλότοι πνευματικών βαλβίδων σε 24VDC. Σε 60mA ανά βαλβίδα, όλα τα 64 = 3,84A συνολικά διανέμονται σε κοινά σωστά. Ένα A1SY42 χειρίζεται όλες τις εξόδους βαλβίδων από μια θέση ράκ.

Πίνακας δείκτη κατάστασης μηχανής:64 LED πιλοτικά φώτα σε 24VDC, 20mA το καθένα.

Πολυζώνη αναμεταδιδόμενη οδήγηση:Χρησιμοποιείται σε μεγάλα πάνελ ελέγχου όπου οι εξόδοι ενεργοποιούν ρελέα πεδίου για φορτία υψηλότερης τάσης.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ A1SY42 και A1SY42P;

Το A1SY42P προσθέτει προστασία ανά κοινή ασφάλεια για κάθε κοινή ομάδα τερματικών.Το A1SY42 δεν έχει τέτοια προστασία.Στις εγκαταστάσεις όπου τα σφάλματα καλωδίωσης πεδίου αποτελούν πρόβλημα συντήρησης, η προδιαγραφή A1SY42P είναι η πιο αξιόπιστη.

Ε2: Είναι ο A1SY42 συμβατός με τα ράφια πλήρους μεγέθους της σειράς A (A2U, A3U);

Όχι. Το A1SY42 είναι το λεπτό μορφότυπο A1S ∙ ταιριάζει μόνο σε λεπτές ράβδους A1S. Οι ράβδοι πλήρους μεγέθους της σειράς A χρησιμοποιούν φυσικά μεγαλύτερες ενότητες.Το πλήρες ισοδύναμο μεγέθους για την έξοδο του τρανζίστορα 64 σημείων στην σειρά A είναι το A2Y42- Επιβεβαιώστε τη μορφή του ράφου από το εγκατεστημένο υλικό πριν παραγγείλετε.

Ε3: Πώς συνδέεται η καλωδίωση πεδίου με τον συνδετήρα FCN 40-pin;

Μέσα από το σύνολο καλωδίων FCN ∙ ένα καλώδιο πολλαπλών αγωγών με πρίζα FCN 40 πινών στη μεριά του μοντέλου και πίνακα τερματικού (όπως A1TBN ή συμβατό) στη μεριά του πεδίου.Η επιφάνεια τερματισμού παρέχει μεμονωμένα τερματικά βίδες για κάθε κανάλι και κοινόΑυτή η προσέγγιση καλωδίωσης περιγράφεται λεπτομερώς στο εγχειρίδιο υλικού MELSEC-A στο τμήμα εγκατάστασης A1SY42.

Ε4: Ποιες διευθύνσεις προγραμμάτων ελέγχουν τις εξόδους του A1SY42;

διευθύνσεις συσκευών Y στην περιοχή εικόνας εξόδου του CPU MELSEC-A.Η διαμόρφωση υλικού GX Developer ή GX Works2 (για τον τύπο CPU AnS/A1S) αναθέτει την αρχική διεύθυνση Y για κάθε ενότητα με βάση τη θέση των σλοτ. Οι προδιαγραφές SET και RST των τυποποιημένων σκάλων Y καθοδηγούν τις εξόδους στις καθορισμένες διευθύνσεις.

Ε5: Πώς συγκρίνεται το A1SY42 με το A1SY81 (32 βαθμοί) όσον αφορά την επιλογή;

Το A1SY81 παρέχει 32 εξόδους σε 0,1A ανά σημείο με 2A ανά κοινό ∙ περισσότερο κενό ρεύματος ανά κοινό από το 1.6A του A1SY42. Το A1SY42 διπλασιάζει τον αριθμό σημείων σε 64 αλλά σε 1.6A ανά κοινό.Επιλέξτε A1SY81 όταν η ταυτόχρονη πυκνότητα ρεύματος ανά κοινό είναι υψηλότερη; επιλέξτε το A1SY42 όταν ο μέγιστος αριθμός καναλιών ανά θέση είναι προτεραιότητα και ο κοινός τρέχων προϋπολογισμός είναι διαχειρίσιμος.
