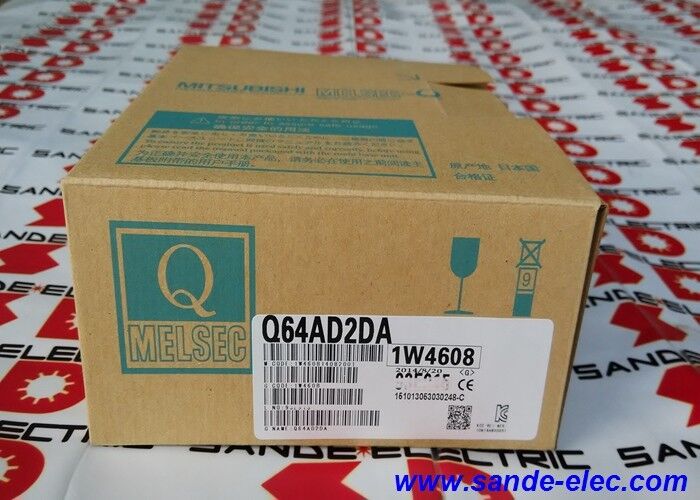

Mitsubishi Q64AD2DA | MELSEC-Q Συνδυασμένη Αναλογική I/O — Είσοδος 4 καναλιών / Έξοδος 2 καναλιών / ±10V + 0–20 mA / 500µs / Καταγραφή / Τερματικό 18 pt / 27,4 mm

4 είσοδοι και 2 έξοδοι σε μία υποδοχή 27,4 mm

Οι περισσότερες αναλογικές μονάδες της σειράς Q είναι είτε καθαρή είσοδος είτε καθαρή έξοδος. Το Q64AD2DA συνδυάζει και τις δύο λειτουργίες σε μια μόνο υποδοχή — τέσσερα κανάλια εισόδου A/D και δύο κανάλια εξόδου D/A συνυπάρχουν στην ίδια μονάδα. Για εφαρμογές που χρειάζονται και τους δύο τύπους αναλογικού σήματος στο ίδιο τμήμα του μηχανήματος, αυτό μειώνει στο μισό τον αριθμό των θυρίδων και απλοποιεί την καλωδίωση σε σύγκριση με την εγκατάσταση ξεχωριστών μονάδων Q64AD και Q62DAN.

Ο διαχωρισμός είναι πρακτικός για διαμορφώσεις κοινού βρόχου ελέγχου: δύο κανάλια εισόδου διαβάζουν μεταβλητά σήματα επεξεργασίας (πίεση, θερμοκρασία, ροή), ένα τρίτο παρακολουθεί την ανάδραση αναλογικής ταχύτητας μιας μονάδας και το τέταρτο χειρίζεται έναν μετατροπέα θέσης — ενώ τα δύο κανάλια εξόδου οδηγούν ταυτόχρονα μια βαλβίδα ελέγχου και μια τιμή ρύθμισης μεταβλητής ταχύτητας. Και τα έξι κανάλια τρέχουν στα 500µs, επομένως δεν υπάρχει αναλογική μετατροπή πίσω από άλλη.

Βασικές Προδιαγραφές

Επιλέξιμη ανάλυση — Πέντε λειτουργίες εισόδου, τέσσερις λειτουργίες εξόδου

Το Q64AD2DA δεν είναι κλειδωμένο σε μία μόνο ρύθμιση ανάλυσης. Κάθε κανάλι εισόδου επιλέγει ανεξάρτητα από πέντε περιοχές ψηφιακής εξόδου:

0–4000:Καλύπτει το εύρος 0–20 mA ή 0–10 V με 4000 μετρήσεις. Κάθε καταμέτρηση αντιπροσωπεύει το 0,25% της πλήρους κλίμακας.

±4000:Διπολικό εύρος για σήματα ±10V. Το κέντρο του εύρους τάσης αντιστοιχεί στο 0. τα άκρα σε ±4000.

0–12000:Εκτεταμένο εύρος μέτρησης. Παρέχει βήματα λεπτότερης ανάλυσης στο ίδιο εύρος φυσικού σήματος — χρήσιμο όταν το πρόγραμμα χρησιμοποιεί τον πρωτογενή αριθμό απευθείας σε μηχανικούς υπολογισμούς χωρίς πρόσθετη κλιμάκωση.

0–16000 / ±16000:Λειτουργίες μέγιστης ανάλυσης. Διαιρεί το πλήρες εύρος εισόδου σε 16.000 βήματα (ή 32.000 βήματα στο διπολικό εύρος), ελαχιστοποιώντας το σφάλμα κβαντισμού για μετρήσεις ακριβείας.

Τα κανάλια εξόδου επιλέγουν από 0–4000, ±4000, 0–12000 ή ±16000 — ισχύει η ίδια λογική. Η ρύθμιση της ανάλυσης γίνεται μέσω των παραμέτρων της μονάδας έξυπνης λειτουργίας στο GX Developer ή στο GX Works2.

Σενάρια εφαρμογής

Έλεγχος διαδικασίας κλειστού βρόχου:Δύο κανάλια εισόδου διαβάζουν πομπούς πίεσης και θερμοκρασίας (4–20 mA). Ένα κανάλι εξόδου οδηγεί μια βαλβίδα ελέγχου (0–10V). Το Q64AD2DA χειρίζεται την πλήρη αλυσίδα σήματος μέτρησης προς έλεγχο χωρίς ξεχωριστές μονάδες εισόδου και εξόδου.

Παρακολούθηση μηχανής πολλαπλών αισθητήρων:Τέσσερις μεταβλητές εισόδους διεργασίας (δύναμη, μετατόπιση, πίεση, θερμοκρασία) σε μία μονάδα. Η καταγραφή καταγράφει δεδομένα κυματομορφής κατά τη διάρκεια των κύκλων μηχανής για ποιοτικές και διαγνωστικές εγγραφές.

Ρύθμιση ταχύτητας με ανατροφοδότηση:Το κανάλι εξόδου παρέχει αναφορά αναλογικής ταχύτητας ±10V σε σερβοενισχυτή. Το κανάλι εισόδου διαβάζει το σήμα της πραγματικής ταχύτητας από την αναλογική έξοδο της μονάδας για επαλήθευση κλειστού βρόχου.

FAQ

Ε1: Μπορεί το Q64AD2DA να χρησιμοποιηθεί τόσο σε συστήματα της σειράς Q όσο και σε συστήματα της σειράς QnU;

Ναί. Το Q64AD2DA είναι συμβατό με τις κύριες μονάδες βάσης της σειράς MELSEC-Q και με επεξεργαστές της σειράς QnU και τις βασικές μονάδες τους. Και οι δύο οικογένειες CPU υποστηρίζουν την ίδια διεπαφή μονάδας έξυπνης λειτουργίας και το Q64AD2DA καταλαμβάνει 16 σημεία I/O στον χάρτη I/O κάθε συστήματος.

Ε2: Μπορούν τα κανάλια εισόδου και τα κανάλια εξόδου να διαμορφωθούν ανεξάρτητα για τάση ή ρεύμα;

Ναί. Κάθε κανάλι επιλέγει τον τύπο του σήματος του (τάση ή ρεύμα) ανεξάρτητα μέσω της καλωδίωσης υλικού και των ρυθμίσεων παραμέτρων λογισμικού. Το κανάλι εισόδου 1 μπορεί να ρυθμιστεί για ρεύμα 0–20 mA ενώ το κανάλι εισόδου 2 λειτουργεί με τάση ±10 V και τα δύο κανάλια εξόδου μπορούν παρομοίως να συνδυάσουν τύπους.

Ε3: Πώς γίνεται η πρόσβαση στη λειτουργία καταγραφής στο πρόγραμμα CPU;

Η CPU διαβάζει το buffer καταγραφής από την προσωρινή μνήμη (BFM) του Q64AD2DA χρησιμοποιώντας οδηγίες FROM. Οι συγκεκριμένες διευθύνσεις BFM για τα δεδομένα καταγραφής, το διάστημα δειγματοληψίας και την κατάσταση καταγραφής ορίζονται στη λίστα μνήμης buffer του εγχειριδίου χρήστη Q64AD2DA. Το GX Works2 παρέχει επίσης μια οθόνη γραφικής οθόνης για την προβολή καταγεγραμμένων κυματομορφών απευθείας κατά τη διάρκεια διαδικτυακών διαγνωστικών συνεδριών.

Ε4: Ποια είναι η διαφορά μεταξύ του Q64AD2DA και του Q68AD2DA;

Το Q64AD (το τμήμα "64") έχει 4 κανάλια εισόδου και 2 κανάλια εξόδου στη συνδυασμένη έκδοση (Q64AD2DA). Το Q68AD έχει 8 κανάλια εισόδου. Για τη συνδυασμένη παραλλαγή (8 είσοδοι + 2 έξοδοι), θα καθοριστεί το Q68AD2DA. Επιλέξτε το Q64AD2DA όταν επαρκούν τέσσερα κανάλια εισόδου. επιλέξτε το Q68AD2DA για απαιτήσεις εισόδου οκτώ καναλιών.

Ε5: Αλλάζει η ταχύτητα μετατροπής όταν και οι δύο είσοδοι και έξοδοι είναι ενεργές ταυτόχρονα;

Κάθε κανάλι μετατρέπεται σε 500μs ανεξάρτητα. Όλα τα ενεργά κανάλια εισόδου μετατρέπονται με τους μεμονωμένους ρυθμούς 500µs και και τα δύο κανάλια εξόδου ενημερώνονται επίσης στα 500μs ανά κανάλι. Ο συνολικός κύκλος μετατροπής και για τα έξι κανάλια της μονάδας δεν είναι μια ενιαία διαδοχική σάρωση — το υλικό μετατροπής κάθε καναλιού εκτελείται παράλληλα. Ο αριθμός 500μs ισχύει ανά κανάλι ανεξάρτητα από το πόσα κανάλια είναι ενεργοποιημένα.
