Συμπληρωματική μονάδα επεξεργασίας

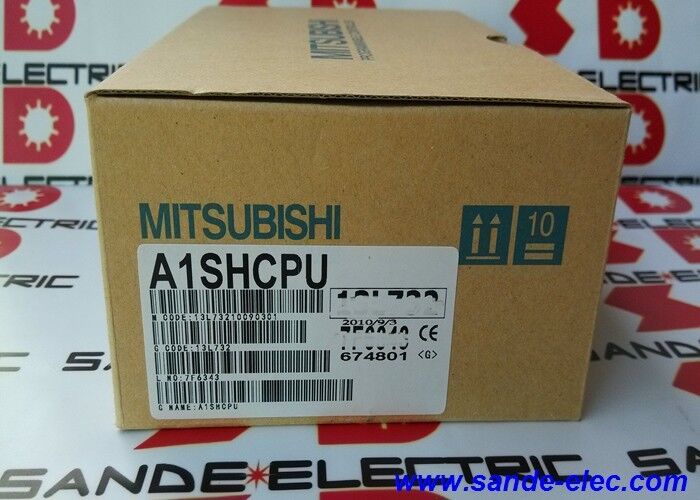

Mitsubishi A1SHCPU∙ MELSEC-A AnS σειράς PLC CPU μονάδα 8K βήματα / 256 I/O / 0,33 μs

Αριθμός μέρους:Α1SHCPU

Παρασκευαστής:Mitsubishi Electric (Ιαπωνία)

Τύπος προϊόντος:Μονάδα επεξεργασίας CPU PLCΟικογένεια προϊόντων:Η σειρά MELSEC-A AnSΔυνατότητα προγράμματος:8K βήματαΣημεία Ε/Ε:256Σημεία Ε/Υ συσκευής:2,048Ταχύτητα επεξεργασίας LD:00,33 μsΜνήμη:Ενσωματωμένη μνήμη RAM + υποδοχή κασέτας μνήμης (υποστηρίζονται κασέτες E2PROM / EP-ROM)

Η A1SHCPU σε ένα ντουλάπι ελέγχου AnS

Η A1SHCPU είναι η μονάδα CPU υψηλότερης απόδοσης της οικογένειας MELSEC-A AnS της Mitsubishi, οι ελεγκτές που τοποθετήθηκαν σε ράκ και χρησιμοποιήθηκαν ευρέως στην αυτοματοποίηση μηχανών, σε πάνελ κοινής ωφέλειας,και εξοπλισμού παραγωγής κατά τη δεκαετία του 1990 και του 2000Με ταχύτητα 0,33 μs ανά εντολή LD, βρίσκεται πάνω από την τυπική A1SCPU σε ταχύτητα επεξεργασίας, καθιστώντας το τη σωστή επιλογή για εφαρμογές AnS όπου ο χρόνος σάρωσης του προγράμματος είναι σημαντικός.

Πρόκειται για μια αποκλειστική μονάδα CPU, όχι για έναν αυτόνομο ολοκληρωμένο ελεγκτή.Η CPU χειρίζεται την εκτέλεσηΓια οποιονδήποτε διατηρεί ένα υπάρχον MELSEC-A καμπίνα, αυτή η διάκριση είναι σημαντική ̇ η A1SHCPU αντικαθιστά την υποδομή CPU,Και το υπόλοιπο ράφι παραμένει ανέγγιχτο..

Η χωρητικότητα του προγράμματος 8K είναι ένα από τα πρώτα πράγματα που πρέπει να επαληθεύσετε πριν παραγγείλετε.Αν το αρχικό πρόγραμμα μηχανής χωράει μέσα σε 8K βήματα (που σχεδόν σίγουρα το κάνει αν ο αρχικός CPU ήταν επίσης μια A1SHCPU)Οι 2.048 σημεία συσκευής αναφέρονται στα εσωτερικά μητρώα δεδομένων, τις συσκευές bit,και τα στοιχεία χρονόμετρος/μετρητή το πρόγραμμα μπορεί να χρησιμοποιήσει ένα μεγαλύτερο αριθμό από ορισμένα άλλα μοντέλα AnS, δίνοντας στην A1SHCPU ελαφρώς περισσότερο περιθώριο για προγράμματα με σύνθετη επεξεργασία δεδομένων.

Η υποστήριξη κασέτας μνήμης αξίζει να σημειωθεί για το σχεδιασμό συντήρησης.Εάν το εγκατεστημένο σύστημα χρησιμοποιεί ήδη κασέτα, η υποκατάστατη A1SHCPU το υποστηρίζει άμεσα.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ A1SHCPU και A1SCPU;

Η A1SHCPU επεξεργάζεται εντολές ταχύτερα 0,33 μs έναντι 0,48 μs ανά εντολή LD για την τυποποιημένη A1SCPU. Και οι δύο μοιράζονται την ίδια κλίμακα σημείων I / O 256 και συμβατότητα ράκα AnS,αλλά η A1SHCPU είναι η πιο υψηλής απόδοσης παραλλαγήΕάν η αρχική μονάδα είναι μια A1SHCPU, αντικαταστήστε την με μια A1SHCPU που αντικαθιστά την πιο αργή A1SCPU αλλάζει τον χρόνο σάρωσης του προγράμματος, ο οποίος μπορεί να επηρεάσει τις ευαίσθητες στο χρόνο ακολουθίες μηχανών.

Ε2: Μπορεί η A1SHCPU να εκτελέσει το αρχικό πρόγραμμα μηχανής χωρίς τροποποίηση;

Ναι, με την προϋπόθεση ότι το πρόγραμμα χωράει μέσα σε βήματα 8K και χρησιμοποιεί μόνο τύπους συσκευών που υποστηρίζονται από την οικογένεια CPU AnS.μια ανταλλαγή ανάλογος επαναφέρει τη λειτουργία χωρίς αλλαγές προγραμματισμού- Κάντε αντίγραφο ασφαλείας του προγράμματος από την εγκατεστημένη CPU πριν την αντικατάσταση.

Ε3: Χρειάζεται η A1SHCPU μια κασέτα μνήμης ή λειτουργεί χωρίς μία;

Η ενσωματωμένη μνήμη RAM περιέχει το πρόγραμμα και τις παραμέτρους χωρίς κασέτα.Το αν το εγκατεστημένο σύστημα χρησιμοποιεί μια κασέτα εξαρτάται από το πώς το αρχικό μηχάνημα είχε ρυθμιστείΕλέγξτε πριν αφαιρέσετε την παλιά CPU.

Ε4: Ποιο λογισμικό προγραμματισμού υποστηρίζει την A1SHCPU;

Το GX Developer είναι το πρότυπο εργαλείο προγραμματισμού της Mitsubishi για τους CPU της σειράς MELSEC-A. Οι παλαιότερες εγκαταστάσεις μπορεί επίσης να έχουν ρυθμιστεί χρησιμοποιώντας SW5D5-GPPW ή παρόμοια παλαιά εργαλεία.Η μορφή του προγράμματος είναι η πρότυπη σκάλα MELSEC-A και χρησιμοποιεί τις ίδιες διευθύνσεις συσκευών σε όλη την οικογένεια AnS.

Ε5: Τι πρέπει να επιβεβαιωθεί πριν από την παραγγελία;

Επιβεβαιώστε τον αριθμό του εγκατεστημένου τμήματος CPU από την ετικέτα της μονάδας, επαληθεύστε ότι το πρόγραμμα ταιριάζει εντός των βημάτων 8K, ελέγξτε αν χρησιμοποιείται κασέτα μνήμης και επιβεβαιώστε ότι η ράκα είναι βασική μονάδα σειράς AnS.Η A1SHCPU δεν θα ταιριάζει σε παλαιότερες συρτάρια σειράς A που χρησιμοποιούν διαφορετικό πλάτος σχισμής.
