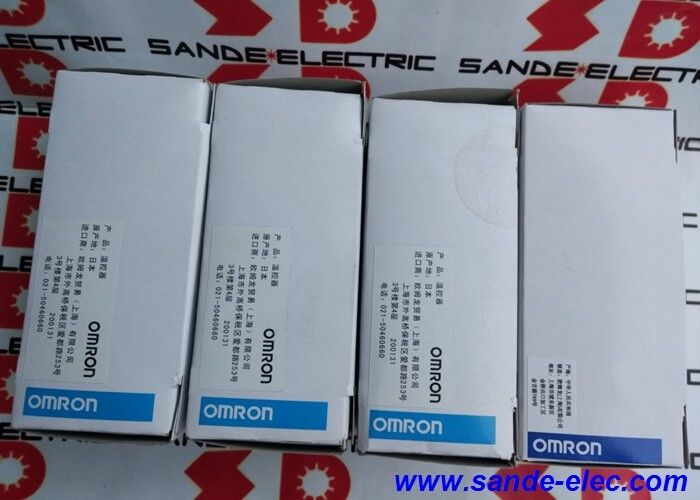

Νέος Omron E5CK-AA1-500 Ψηφιακός ελεγκτής θερμοκρασίας E5CKAA1500

Omron E5CK-AA1-500 | Σειρά E5CK Ψηφιακός Ελεγκτής Διεργασιών 1/16 DIN — 100–240VAC / Αρθρωτός / Είσοδος Θερμοκρασίας και Αναλογική

Τι είναι το E5CK-AA1-500 — και τι δεν είναι

Το E5CK-AA1-500 είναι η βασική μονάδα με κάλυμμα ακροδεκτών για τον ελεγκτή διεργασιών E5CK της Omron. Αυτή η διάκριση είναι σημαντική κατά την παραγγελία αντικατάστασης: το AA1-500 είναι το βασικό σώμα του ελεγκτή, όχι ένας πλήρης βρόχος ελέγχου. Η πραγματική διαμόρφωση εξόδου — ρελέ, παλμός τάσης, ρεύμα, κίνηση SSR — καθορίζεται από τη μονάδα εξόδου που είναι τοποθετημένη στη βάση. Μια βασική μονάδα χωρίς μονάδα εξόδου δεν κάνει τίποτα χρήσιμο. Πριν από την παραγγελία, προσδιορίστε ποια μονάδα εξόδου είναι επί του παρόντος εγκατεστημένη στο μηχάνημα και προμηθευτείτε την μαζί με τη βάση, εάν αντικαθίσταται επίσης.

Η οικογένεια E5CK είναι ο συμπαγής προηγμένος ελεγκτής της Omron — τοποθετημένος για αποκλειστικό έλεγχο θερμοκρασίας και διεργασιών αντί για λογική ακολουθίας τύπου PLC. Η αρθρωτή δομή σημαίνει ότι η ίδια βάση δέχεται διαφορετικές μονάδες εξόδου και μία μονάδα επιλογής, επιτρέποντάς της να προσαρμόζεται σε διαφορετικές απαιτήσεις βρόχου ελέγχου (θέρμανση, ψύξη, θέρμανση και ψύξη, έξοδος ρεύματος) χωρίς αλλαγή της κοπής του πίνακα ή της διεπαφής χειριστή

Είσοδοι Θερμοκρασίας και Αναλογικές

Η βάση E5CK δέχεται εισόδους θερμοστοιχείου και RTD για μέτρηση θερμοκρασίας, και αναλογικές εισόδους (τάση ή ρεύμα) για μέτρηση μεταβλητής διεργασίας. Ο τύπος εισόδου διαμορφώνεται μέσω των ρυθμίσεων παραμέτρων του μπροστινού πίνακα. Ο συνδυασμός καλύπτει το πρακτικό εύρος ελέγχου διεργασιών μονού βρόχου: θερμοκρασία φούρνου, έλεγχος ζώνης θερμαντήρα, διατήρηση προφίλ φούρνου, σφράγιση θερμότητας συσκευασίας, παρακολούθηση βρόχου παροχών.

Η προδιαγραφή εισόδου AA1 εντός της οικογένειας E5CK υποδεικνύει ότι η βάση είναι διαμορφωμένη για καθολική είσοδο (πολλοί τύποι αισθητήρων επιλέξιμοι). Το επίθημα 500 αναγνωρίζει την παραλλαγή τροφοδοσίας 100–240VAC, σε αντίθεση με τις παραλλαγές τροφοδοσίας DC στην ίδια οικογένεια.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Τι είναι το E5CK-AA1-500 και τι σημαίνει ο κωδικός;

Το E5CK-AA1-500 είναι η αρθρωτή βασική μονάδα με κάλυμμα ακροδεκτών για τον ελεγκτή διεργασιών E5CK 1/16 DIN της Omron. Το AA1 αναγνωρίζει τη διαμόρφωση καθολικής εισόδου. το 500 αναγνωρίζει την κατηγορία τροφοδοσίας 100–240VAC. Η βασική μονάδα από μόνη της δεν έχει πλήρη έξοδο ελέγχου — η έξοδος καθορίζεται από τη μονάδα εξόδου που είναι τοποθετημένη στη βάση.

Ε2: Γιατί πρέπει να προσδιοριστεί η μονάδα εξόδου πριν από την παραγγελία;

Η βάση E5CK έχει μία υποδοχή μονάδας εξόδου. Ο τύπος εξόδου — ρελέ, παλμός τάσης (για SSR), ρεύμα ή άλλος — καθορίζεται από την μονάδα που είναι τοποθετημένη σε αυτήν την υποδοχή. Η βάση AA1-500 χωρίς τοποθετημένη μονάδα εξόδου δεν μπορεί να ελέγξει τίποτα. Κατά την αντικατάσταση του ελεγκτή, επιβεβαιώστε τη μονάδα εξόδου που είναι επί του παρόντος στο μηχάνημα και παραγγείλετε τη σωστή μονάδα μαζί με τη βάση, εάν αλλάζει επίσης.

Ε3: Τι εισόδους μπορεί να δεχτεί το E5CK-AA1-500;

Καθολικές είσοδοι: τύποι θερμοστοιχείων (K, J, T, E, L, U, N, R, S, B, W), πλατίνας RTD (Pt100, JPt100) και αναλογικές είσοδοι (0–5V, 1–5V, 0–10V, 0–20mA, 4–20mA). Ο τύπος εισόδου επιλέγεται μέσω των ρυθμίσεων παραμέτρων του ελεγκτή χωρίς καμία αλλαγή υλικού.

Ε4: Είναι το E5CK-AA1-500 κατάλληλο για μια εφαρμογή διεργασίας που απαιτεί έξοδο θέρμανσης και ψύξης;

Μια μονάδα απλής εξόδου παρέχει ένα κανάλι ελέγχου εξόδου (θέρμανση ή ψύξη). Για έλεγχο θέρμανσης/ψύξης, η υποδοχή μονάδας επιλογής μπορεί να χρησιμοποιηθεί με μια δευτερεύουσα μονάδα εξόδου, επιτρέποντας στο E5CK να διαχειρίζεται και τις δύο κατευθύνσεις ενός βρόχου διεργασίας. Επιβεβαιώστε τη συγκεκριμένη διαμόρφωση μονάδας εξόδου και επιλογής που απαιτείται για την εφαρμογή πριν από την παραγγελία.

Ε5: Τι πρέπει να ελεγχθεί πριν από την παραγγελία ενός E5CK-AA1-500 ως αντικατάσταση;

Επιβεβαιώστε: τον υπάρχοντα κωδικό μοντέλου στον εγκατεστημένο ελεγκτή (για επαλήθευση της παραλλαγής βάσης και της κατηγορίας τροφοδοσίας), τη μονάδα εξόδου που είναι επί του παρόντος τοποθετημένη και τις συνδέσεις καλωδίωσης της, τη μονάδα επιλογής εάν υπάρχει, η κοπή του πίνακα είναι 1/16 DIN και η τροφοδοσία είναι 100–240VAC. Η αντιστοίχιση της διαμόρφωσης της μονάδας εξόδου είναι το πιο κρίσιμο βήμα — ο κωδικός της βασικής μονάδας από μόνος του δεν ορίζει τον πλήρη βρόχο ελέγχου.
