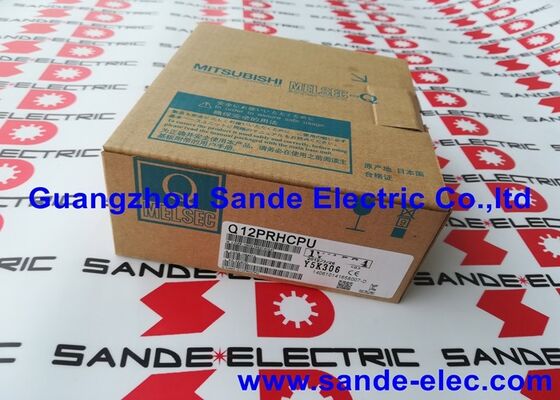

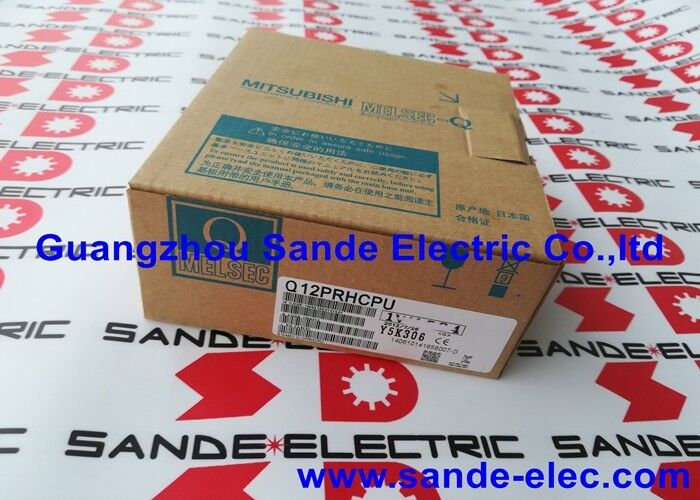

MITSUBISHI Q12PRHCPU PLC MODULE Νέο και πρωτότυπο

Ενότητα PLC CPU εφεδρικής λειτουργίας Mitsubishi Q12PRHCPU

Επισκόπηση

Η Q12PRHCPU είναι μια εφεδρική μονάδα CPU στη σειρά MELSEC-Q, σχεδιασμένη για εφαρμογές όπου η συνεχής λειτουργία και η εφεδρεία σε επίπεδο ελεγκτή είναι κεντρικές στη στρατηγική ελέγχου.

Η δημοσιευμένη σελίδα προδιαγραφών της Mitsubishi δείχνει χωρητικότητα προγράμματος 124K βημάτων (496K bytes), 4096 σημεία εισόδου/εξόδου, 8192 σημεία συσκευών, και αποκλειστική συμπεριφορά εφεδρικού συστήματος, συμπεριλαμβανομένης της παρακολούθησης του χρόνου εκτέλεσης.

Οι ίδιες προδιαγραφές δείχνουν επίσης 34 ns ταχύτητα εκτέλεσης για LD X0 και 102 ns για MOV D0 D1, γεγονός που τοποθετεί την CPU στο υψηλό εύρος απόδοσης του περιβάλλοντος εφεδρικού ελέγχου της σειράς Q.

Αυτό που δίνει πρακτική αξία σε αυτήν την CPU είναι ο ρόλος της σε συστήματα που δεν μπορούν εύκολα να ανεχθούν διακοπή λειτουργίας του ελεγκτή.

Στην πραγματική βιομηχανική χρήση, αυτό συνήθως σημαίνει έλεγχο κρίσιμης σημασίας διεργασιών, υποδομές κοινής ωφέλειας ή συστήματα παραγωγής όπου μια αποτυχία ενός επεξεργαστή θα δημιουργούσε δυσανάλογο λειτουργικό αντίκτυπο.

Η εφεδρική αρχιτεκτονική και το σχετικό οικοσύστημα καλωδίου παρακολούθησης / μπαταρίας που εμφανίζονται στις σελίδες προϊόντων της Mitsubishi ενισχύουν ότι αυτή η CPU έχει σχεδιαστεί για εφαρμογές προτεραιότητας στη συνέχεια, αντί για τυπική λογική συμπαγών μηχανών.

Τεχνικά Δεδομένα

Αξία Εφαρμογής

Η Q12PRHCPU είναι η καταλληλότερη για εφεδρικές αρχιτεκτονικές ελέγχου, αυτοματισμούς κρίσιμης σημασίας διεργασιών, εργοστάσια κοινής ωφέλειας, έλεγχο υποδομών και μεγάλα συστήματα MELSEC-Q όπου η διαθεσιμότητα του ελεγκτή είναι πιο σημαντική από τον ελάχιστο αριθμό υλικού.

Οι προδιαγραφές της Mitsubishi δείχνουν 4096 τοπικά σημεία εισόδου/εξόδου και 8192 συνολικά σημεία εισόδου/εξόδου, γεγονός που καθιστά την CPU κατάλληλη για μεγαλύτερα συστήματα που χρειάζονται τόσο κλίμακα όσο και ανεκτικότητα σε σφάλματα.

Είναι επίσης μια ισχυρή επιλογή σε αναβαθμίσεις υφιστάμενων εγκαταστάσεων και σε έργα ανανέωσης εφεδρείας.

Η σελίδα σχετικών προϊόντων της Mitsubishi αναφέρει καλώδια παρακολούθησης, κάρτες μνήμης, και επιλογές μπαταρίας ειδικά γύρω από αυτήν την CPU, γεγονός που υπογραμμίζει ότι η μονάδα ανήκει σε ένα ευρύτερο εφεδρικό σύστημα αντί να στέκεται μόνη της.

Στην πράξη, αυτό σημαίνει ότι ένα έργο αντικατάστασης πρέπει να διατηρήσει την περιβάλλουσα εφεδρική αρχιτεκτονική, όχι μόνο τον κωδικό του μέρους της CPU.

Προοπτική Αντικατάστασης και Επιλογής

Για εργασίες αντικατάστασης, η Q12PRHCPU θα πρέπει να αντιμετωπίζεται ως CPU εφεδρικού συστήματος, όχι απλώς ως επεξεργαστής PLC υψηλής χωρητικότητας.

Οι αγοραστές θα πρέπει να επαληθεύουν τον εγκατεστημένο κωδικό της CPU, τη διάταξη του εφεδρικού πλαισίου, τη χρήση καλωδίου παρακολούθησης, τη διάταξη της κάρτας μνήμης, τη διαμόρφωση της μπαταρίας και την πραγματική αρχιτεκτονική εισόδου/εξόδου που έχει ήδη αναπτυχθεί.

Σε εφεδρικά συστήματα PLC, αυτές οι περιβάλλουσες λεπτομέρειες αποτελούν μέρος του πραγματικού πλαισίου εφαρμογής της CPU και επηρεάζουν έντονα εάν μια αντικατάσταση θα επανέλθει σε λειτουργία ομαλά.

Αυτή είναι μια μηχανική σύσταση βασισμένη στα εγχειρίδια εφεδρικών συστημάτων της Mitsubishi και στα δεδομένα σχετικών προϊόντων για αυτήν την CPU.

Συχνές Ερωτήσεις

Ε1: Τι είδους CPU είναι η Q12PRHCPU;
Είναι μια εφεδρική μονάδα PLC CPU στη σειρά MELSEC-Q, που προορίζεται για συστήματα ελέγχου όπου η εφεδρεία σε επίπεδο επεξεργαστή αποτελεί μέρος του σχεδιασμού του μηχανήματος ή του εργοστασίου.

Ε2: Ποιες εφαρμογές ταιριάζουν καλύτερα;
Ταιριάζει σε συστήματα αυτοματισμού υψηλής διαθεσιμότητας όπως εργοστάσια διεργασιών, κοινές ωφέλειες και μεγάλα συστήματα ελέγχου όπου η διακοπή λειτουργίας λόγω αποτυχίας ελεγκτή θα ήταν δαπανηρή ή δύσκολη στην ανοχή.

Αυτή είναι μια μηχανική εξαγωγή συμπερασμάτων βασισμένη στον σχεδιασμό εφεδρικού συστήματος και την κλίμακα της μονάδας.

Ε3: Γιατί οι αριθμοί σημείων εισόδου/εξόδου έχουν τόσο μεγάλη σημασία εδώ;
Επειδή δείχνουν ότι η CPU έχει σχεδιαστεί για σχετικά μεγάλες αρχιτεκτονικές ελέγχου, όχι μόνο για μικρά τοπικά μηχανήματα.

Μια εφεδρική CPU με 4096 τοπικά και 8192 συνολικά σημεία χωρητικότητας είναι συνήθως μέρος ενός ευρύτερου σχεδιασμού ελέγχου σε επίπεδο εργοστασίου.

Ε4: Γιατί το περιβάλλον υλικό είναι σημαντικό σε αυτήν την CPU;
Επειδή τα δεδομένα σχετικών προϊόντων της Mitsubishi συνδέουν αυτήν την CPU με καλώδια παρακολούθησης, κάρτες μνήμης και επιλογές μπαταρίας, γεγονός που υποδηλώνει ότι το εφεδρικό σύστημα εξαρτάται από κάτι περισσότερο από την ίδια τη μονάδα επεξεργαστή.

Στην πράξη, αυτά τα υποστηρικτικά μέρη είναι σημαντικά για την επιτυχή αντικατάσταση και τη συνεχή εφεδρική λειτουργία.

Ε5: Τι πρέπει να ελεγχθεί πριν από την παραγγελία;
Ελέγξτε τον εγκατεστημένο κωδικό της CPU, τη διαμόρφωση του εφεδρικού πλαισίου, τυχόν διάταξη καλωδίου παρακολούθησης και κάρτας μνήμης, και την πραγματική αρχιτεκτονική εισόδου/εξόδου της σειράς Q που χρησιμοποιείται.

Αυτοί οι έλεγχοι είναι συνήθως πιο σημαντικοί από την ακατέργαστη ταχύτητα της CPU κατά την αντικατάσταση ενός εφεδρικού ελεγκτή.
