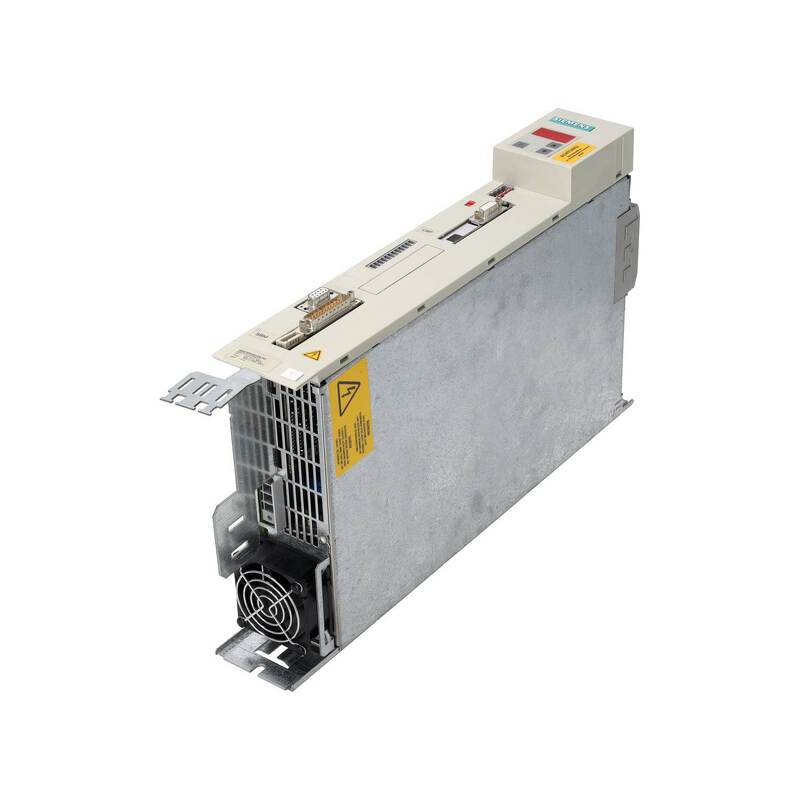

Siemens 6SE7014-0TP70 | SIMOVERT MASTERDRIVES MC Performance 2 — 1.5 kW Συμπαγής Πλέον Μετατροπέας DC-AC

Αριθμός Εξαρτήματος: 6SE7014-0TP70

Κατασκευαστής: Siemens AG (Γερμανία)

Τύπος Προϊόντος: Μετατροπέας DC-AC — Συμπαγής Πλέον Μονάδα

Οικογένεια Προϊόντων: SIMOVERT MASTERDRIVES Motion Control Performance 2

Επισκόπηση

Ο 6SE7014-0TP70 είναι ένας μετατροπέας DC-AC 1.5 kW από την οικογένεια SIMOVERT MASTERDRIVES Motion Control (MC) Performance 2 της Siemens. Λειτουργεί από κοινό δίαυλο DC στα 510–650V DC — τροφοδοτούμενος από έναν κοινό ανορθωτή — και παρέχει ελεγχόμενη τριφασική έξοδο AC για τον έλεγχο σερβο-αξόνων. Το Performance 2 σημαίνει πλήρη δυνατότητα ελέγχου κίνησης: έλεγχο θέσης, ηλεκτρονική μετάδοση κίνησης και δυναμικό έλεγχο διανύσματος.

Αυτή είναι μια μονάδα εισόδου μόνο DC. Δεν διαθέτει ανορθωτή μπροστινού άκρου. Τοποθετείται δίπλα-δίπλα με άλλους μετατροπείς Compact Plus σε έναν κοινό δίαυλο DC, μια τυπική αρχιτεκτονική για εργαλειομηχανές πολλαπλών αξόνων και γραμμές συσκευασίας.

Οι παραλλαγές με κατάληξη Z (π.χ., 6SE7014-0TP70-Z C33+G91+K80) περιλαμβάνουν εργοστασιακά προσαρμοσμένες επιλογές, όπως πλακέτες ανάδρασης αναλυτή, PROFIBUS και ασφαλή διακοπή. Επιβεβαιώστε τις απαιτούμενες επιλογές κατά την προμήθεια.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Αν αυτός ο οδηγός άξονα παρουσιάσει βλάβη, διακόπτεται ο κοινός δίαυλος DC;

Όχι. Οι βλάβες μεμονωμένων μετατροπέων επηρεάζουν μόνο αυτόν τον άξονα. Ο κοινός ανορθωτής και οι άλλοι άξονες συνεχίζουν να λειτουργούν κανονικά.

Ε2: Χρειάζεται μια αντικατάσταση 6SE7014-0TP70 πλήρη επαναλειτουργία;

Χωρίς αντίγραφο ασφαλείας παραμέτρων, ναι — τα δεδομένα του κινητήρα και οι κερδοί ελέγχου πρέπει να εισαχθούν ξανά. Με ένα αρχείο αντιγράφου ασφαλείας DriveMonitor από την αρχική μονάδα, επαναφέρετε το σύνολο παραμέτρων και ο οδηγός είναι λειτουργικός σε λίγα λεπτά.

Ε3: Ποιο είναι το τρέχον ισοδύναμο της Siemens για νέες εγκαταστάσεις;

Οι μονάδες κινητήρα SINAMICS S120 booksize εξυπηρετούν τον ίδιο ρόλο σε έναν κοινό δίαυλο DC. Η μετάβαση απαιτεί πλήρη επανασχεδιασμό του συστήματος — το υλικό, η καλωδίωση και η παραμετροποίηση διαφέρουν όλοι.

Ε4: Ο οδηγός εμφανίζει F028 στην αρχή κάθε κίνησης τοποθέτησης. Τι πρέπει να ελεγχθεί πρώτα;

Επαληθεύστε ότι η παράμετρος P102 (ονομαστικό ρεύμα κινητήρα) ταιριάζει με την πινακίδα του κινητήρα. Ένα υπο-ρυθμισμένο όριο ρεύματος προκαλεί την εμπλοκή του οδηγού κατά την επιτάχυνση και την ενεργοποίηση του F028.

Ε5: Μπορεί ένας μετατροπέας Compact Plus 4 kW να αντικαταστήσει αυτή τη μονάδα 1.5 kW στον ίδιο κινητήρα;

Ναι, κατ' αρχήν — ο μετατροπέας υποβαθμίζεται στο ονομαστικό ρεύμα του κινητήρα μέσω παραμετροποίησης. Επιβεβαιώστε ότι η μονάδα υψηλότερης ονομαστικής ισχύος ταιριάζει φυσικά στη θέση τοποθέτησης και ότι ο δίαυλος DC έχει επαρκή χωρητικότητα για το μέγιστο ρεύμα του.
