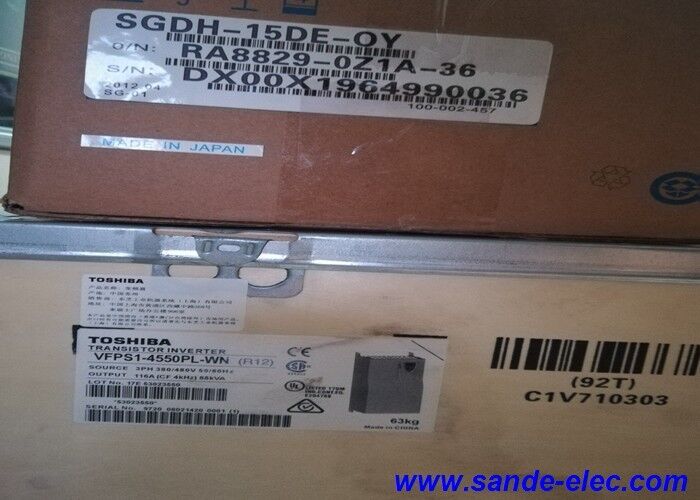

Toshiba μεταβλητής συχνότητας μετατροπέας τρανζίστορ κίνηση VFPS1-4550PL-WN

VFPS1-4550PL-WN | Μετατροπέας Toshiba TOSVERT VF-PS1 — 55kW / 116A / 400V 3-φασικός / Κίνηση ανεμιστήρα και αντλίας / STO / C3 EMC

TOSVERT VF-PS1 — Πλατφόρμα κίνησης ανεμιστήρα και αντλίας της Toshiba

Το VFPS1-4550PL-WN προέρχεται από τη σειρά TOSVERT VF-PS1 της Toshiba — ένα εύρος κίνησης μεταβλητής συχνότητας που έχει σχεδιαστεί ειδικά για εφαρμογές ανεμιστήρα και αντλίας σε όλο το φάσμα βιομηχανικής ισχύος από 0,75 kW έως 630 kW. Το VF-PS1 έχει σχεδιαστεί γύρω από τα χαρακτηριστικά λειτουργίας των φυγοκεντρικών ανεμιστήρων και αντλιών, ενσωματώνοντας αλγόριθμους ελέγχου και χαρακτηριστικά βελτιστοποίησης ενέργειας που έχουν αναπτυχθεί ειδικά για φορτία μεταβλητής ροπής.

Στα 55 kW (116A, 400V τριφασικό), το VFPS1-4550PL-WN εξυπηρετεί τους μεγαλύτερους ανεμιστήρες και τους μηχανισμούς κίνησης αντλιών σε βιομηχανικές και εμπορικές εγκαταστάσεις — ανεμιστήρες πύργων ψύξης, μεγάλες μονάδες διαχείρισης αέρα, αντλίες διεργασίας υψηλής κεφαλής και κινητήρες βιομηχανικών συμπιεστών.

Βασικές Προδιαγραφές

Κίνηση ανεμιστήρα και αντλίας 55 kW — Εξοικονόμηση ενέργειας κυβικού νόμου

Στα 55 kW, η πιθανή εξοικονόμηση ενέργειας από τον έλεγχο μεταβλητής ταχύτητας των φορτίων ανεμιστήρα και αντλίας είναι σημαντική:

Νόμος οπαδών — η κυβική σχέση:Κλίμακες ισχύος ανεμιστήρα και αντλίας με τον κύβο ταχύτητας. Ένας ανεμιστήρας 55 kW που λειτουργεί στο 80% της πλήρους ταχύτητας καταναλώνει μόνο το 51% της ισχύος πλήρους ταχύτητας — περίπου 28 kW αντί για 55 kW. Με ταχύτητα 60%, η κατανάλωση ενέργειας πέφτει στο 22% του πλήρους φορτίου — κάτω από 12 kW από τον ίδιο κινητήρα 55 kW.

Κλίμακα εξοικονόμησης στα 55 kW:Σε ένα σύστημα που λειτουργεί με μέση ταχύτητα 70%, το VF-PS1 μειώνει την ετήσια κατανάλωση ενέργειας κατά περίπου 66% σε σύγκριση με τη λειτουργία σταθερής ταχύτητας με έλεγχο αποσβεστήρα ή βαλβίδας. Σε βιομηχανικούς ρυθμούς ενέργειας, η εξοικονόμηση πόρων σε έναν συνεχόμενο κινητήρα 55 kW αντιπροσωπεύει σημαντική ετήσια μείωση κόστους — με περιόδους απόσβεσης συχνά κάτω των δύο ετών.

Το υλικολογισμικό VF-PS1 του VFPS1-4550PL-WN εφαρμόζει αλγόριθμους βελτιστοποίησης ενέργειας που υπερβαίνουν την απλή μείωση ταχύτητας — ελαχιστοποιώντας ενεργά τη ροή του κινητήρα για οποιαδήποτε δεδομένη κατάσταση φορτίου για περαιτέρω μείωση των συνολικών απωλειών του συστήματος.

Σενάρια εφαρμογής

Κίνηση ανεμιστήρα μεγάλου πύργου ψύξης:Ένα κέντρο δεδομένων ή ένας πύργος ψύξης βιομηχανικών διεργασιών χρησιμοποιεί έναν αξονικό ανεμιστήρα 55 kW για την απόρριψη θερμότητας. Το VFPS1-4550PL-WN παρέχει έλεγχο μεταβλητής ταχύτητας που ταιριάζει με τη ζήτηση ψύξης — λειτουργία του ανεμιστήρα με ταχύτητα 70% κατά τις ψυχρότερες περιόδους, μειώνοντας την κατανάλωση ενέργειας σε λιγότερο από 35% του πλήρους φορτίου.

Κίνηση αντλίας διεργασίας υψηλής κεφαλής:Η φυγοκεντρική αντλία υψηλής κεφαλής ενός εργοστασίου χημικών διεργασιών απαιτεί έλεγχο μεταβλητού ρυθμού ροής. Το VFPS1-4550PL-WN οδηγεί τον κινητήρα της αντλίας 55 kW σε μεταβλητές ταχύτητες, αντικαθιστώντας την αναποτελεσματική λειτουργία της βαλβίδας ελέγχου πίεσης με τον ενεργειακά αποδοτικό έλεγχο ταχύτητας.

FAQ

Ε1: Πώς διαφέρει η σειρά VF-PS1 από τη σειρά VFAS1 γενικής χρήσης της Toshiba;

Το VF-PS1 είναι ο αποκλειστικός οδηγός ανεμιστήρα και αντλίας της Toshiba — βελτιστοποιημένος για φορτία μεταβλητής ροπής (τετραγωνικού νόμου) με αλγόριθμους βελτιστοποίησης ενέργειας, προεπιλογές εφαρμογών αντλίας και ανεμιστήρα και λειτουργίες όπως έλεγχος PID για ρύθμιση πίεσης/ροής και αυτόματη λειτουργία εξοικονόμησης ενέργειας. Το VFAS1 είναι ο κινητήρας γενικής χρήσης της Toshiba που καλύπτει φορτία σταθερής και μεταβλητής ροπής χωρίς τη βελτιστοποίηση του VF-PS1 για συγκεκριμένες εφαρμογές. Για εφαρμογές ανεμιστήρα και αντλίας, το VF-PS1 είναι η καταλληλότερη επιλογή. για φορτία σταθερής ροπής όπως μεταφορείς και μηχανές κίνησης, χρησιμοποιείται το VFAS1.

Ε2: Τι σημαίνει η ταξινόμηση C3 EMC για την εγκατάσταση VFPS1-4550PL-WN;

Το C3 (Κατηγορία 3) στο EN 61800-3 ορίζει τον ηλεκτροκινητήρα ως κατάλληλο για χρήση σε βιομηχανικά περιβάλλοντα — το δεύτερο περιβάλλον (βιομηχανική παροχή χαμηλής τάσης που δεν συνδέεται με κατοικημένες περιοχές) με απεριόριστη διανομή. Τα όρια C3 ισχύουν για εκπομπές που εκπέμπονται και εκπέμπονται όταν ο ηλεκτροκινητήρας έχει εγκατασταθεί με τα συνιστώμενα μήκη και πρακτικές καλωδίων. Για εγκαταστάσεις σε οικιστικές ή μικτές οικιστικές/βιομηχανικές περιοχές (απαιτήσεις κατηγορίας C1 ή C2), ενδέχεται να χρειαστεί επιπλέον εξωτερικό φιλτράρισμα ηλεκτρομαγνητικής συμβατότητας.

Ε3: Ποια δυνατότητα ελέγχου PID παρέχει το VF-PS1 για τη ρύθμιση της αντλίας και του ανεμιστήρα;

Το TOSVERT VF-PS1 περιλαμβάνει έναν ενσωματωμένο ελεγκτή PID για άμεση ρύθμιση κλειστού βρόχου των μεταβλητών διεργασίας — πίεση, ροή, θερμοκρασία ή στάθμη. Ένα σήμα ανάδρασης 4–20 mA ή 0–10 V από έναν αισθητήρα διεργασίας συνδέεται στην αναλογική είσοδο της μονάδας. ο αλγόριθμος PID προσαρμόζει αυτόματα την ταχύτητα του κινητήρα για να διατηρήσει το προγραμματισμένο σημείο ρύθμισης. Αυτό εξαλείφει την ανάγκη για εξωτερικό PLC ή ελεγκτή διεργασίας για έλεγχο διεργασίας με βάση την ταχύτητα ενός βρόχου στις περισσότερες εφαρμογές αντλιών και ανεμιστήρα.

Ε4: Ποια είναι η σύσταση ελάχιστου μήκους καλωδίου κινητήρα για VFPS1-4550PL-WN στα 55 kW;

Στην έξοδο 55 kW, η χωρητικότητα του καλωδίου του κινητήρα δημιουργεί ανακλώμενη υπέρταση κύματος στους ακροδέκτες του κινητήρα από τη μεταγωγή PWM του ηλεκτροκινητήρα. Η Toshiba συνιστά τη χρήση καλωδίων κινητήρα κατάλληλα για την τάση εξόδου του ηλεκτροκινητήρα και τη συχνότητα φορέα — τυπική διατήρηση του μήκους του καλωδίου εντός των ορίων προδιαγραφών VF-PS1 ή χρήση αντιδραστήρα εξόδου (φίλτρο dv/dt ή φίλτρο ημιτόνου) για μεγαλύτερες διαδρομές καλωδίων. Επιβεβαιώστε το μέγιστο συνιστώμενο μήκος μη φιλτραρισμένου καλωδίου από το εγχειρίδιο εγκατάστασης VF-PS1 και συγκρίνετε με το πραγματικό καλώδιο εγκατάστασης.

Ε5: Υποστηρίζει το VFPS1-4550PL-WN έλεγχο πολλαπλών σταδίων αντλιών;

Ναι — το Toshiba VF-PS1 υποστηρίζει τρόπους λειτουργίας πολλαπλών αντλιών, συμπεριλαμβανομένου του ελέγχου καταρράκτη όπου ο μετατροπέας ελέγχει μία αντλία μεταβλητής ταχύτητας ενώ ενεργοποιεί και απενεργοποιεί πρόσθετες αντλίες σταθερής ταχύτητας με βάση τη ζήτηση του συστήματος. Αυτή η λειτουργία συστήματος διατηρεί αποτελεσματική λειτουργία σε μεγάλο εύρος ροής, εκτελώντας την ελεγχόμενη από VFD αντλία στη βέλτιστη ταχύτητα, ενώ προσθέτει ή αφαιρεί αντλίες σταθερής ταχύτητας καθώς η συνολική ζήτηση ροής αυξάνεται ή μειώνεται.
