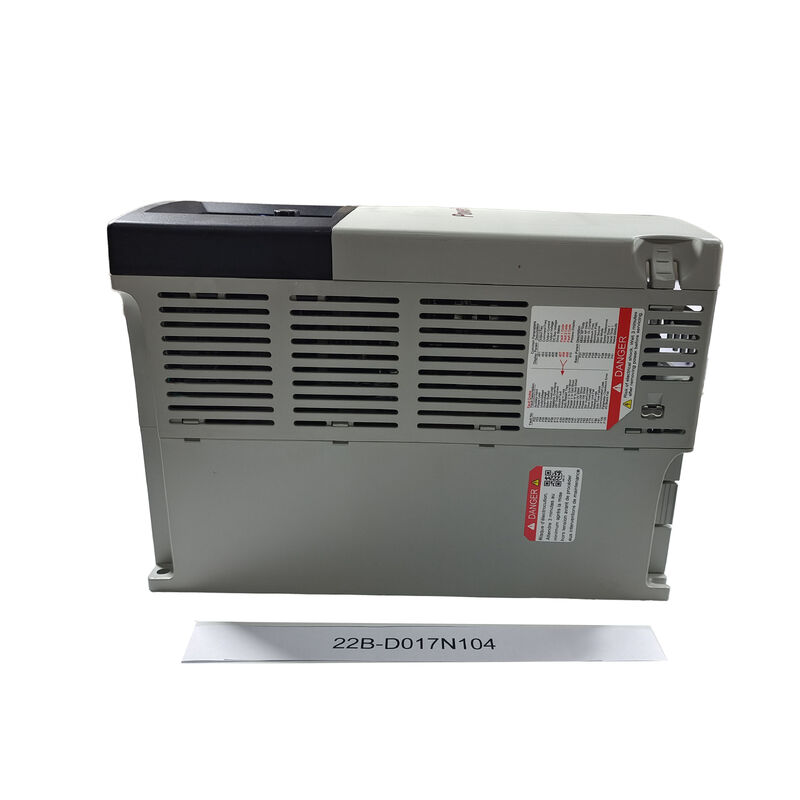

Allen Bradley Powerflex 40 22B-D017N104 Ser. Ένα κινητήρα AC OEM

22B-D017N104 | Σειρά 40 Ρυθμιζόμενη συχνότητα μετάδοσης κίνησης εναλλασσόμενου ρεύματος — 7,5 kW / 10HP / 17A / 480V 3 φάσεων / Τυπικό φρένο / Στήριγμα πίνακα / IP20

Σειρά 40 — Δίσκος AC μεσαίας εμβέλειας στα 7,5 kW / 480 V

Το 22B-D017N104 είναι το μοντέλο 7,5 kW 480V στη σειρά 40 της σειράς ρυθμιζόμενων συχνοτήτων. Η Σειρά 40 είναι μια ευρέως αναπτυγμένη πλατφόρμα μετάδοσης κίνησης AC που στοχεύει τον έλεγχο ταχύτητας κινητήρα γενικής χρήσης σε όλη τη μεσαία κατηγορία βιομηχανικής ισχύος. Με ισχύ 7,5 kW στα 480V τριφασικό, το 22B-D017N104 ανήκει στην κατηγορία ισχύος μετάδοσης κίνησης που καλύπτει μεγάλο μέρος των βοηθητικών εφαρμογών βιομηχανικών μεταφορέων, αντλιών, ανεμιστήρα και εργαλειομηχανών σε περιβάλλοντα τροφοδοσίας 460/480V της Βόρειας Αμερικής.

Βασικές Προδιαγραφές

Τυπικό τρανζίστορ πέδησης — Δυνατότητα δυναμικής πέδησης

Το 22B-D017N104 περιλαμβάνει ένα τυπικό τρανζίστορ φρένων — μια σημαντική διαφορά ικανότητας από τα μοντέλα χωρίς φρένο:

Τι κάνει το τρανζίστορ φρένων:Όταν ένας επιβραδυντικός κινητήρας οδηγεί την τάση του διαύλου DC πάνω από το κατώφλι του τρανζίστορ πέδησης (συνήθως 750–800 V για 480 V), το τρανζίστορ ενεργοποιείται και συνδέει μια εξωτερική αντίσταση πέδησης κατά μήκος του διαύλου DC — διαχέοντας την αναγεννημένη ενέργεια ως θερμότητα στην αντίσταση.

Γιατί αυτό έχει σημασία στα 7,5 kW:Στα 7,5 kW, η αδράνεια φορτίου είναι συχνά σημαντική. Οι μεταφορείς, οι ανεμιστήρες και οι εργαλειομηχανές αυτής της κατηγορίας ισχύος μπορούν να παράγουν σημαντική ενέργεια κατά την επιβράδυνση — αρκετή για να απενεργοποιηθεί η προστασία από υπέρταση του ηλεκτροκινητήρα χωρίς ελεγχόμενη διάχυση. Το τυπικό τρανζίστορ φρένων επιτρέπει:

• Συντομότεροι χρόνοι στάσης:Ταχύτερη επιβράδυνση χωρίς διακοπές υπέρτασης — κρίσιμης σημασίας για εφαρμογές ελέγχου διεργασιών και ασφάλειας.
• Συνεχής επιβράδυνση:Επαναλαμβανόμενα ελεγχόμενη ράμπα προς τα κάτω ανεξάρτητα από τη διακύμανση αδράνειας φορτίου.
• Συμμόρφωση έκτακτης διακοπής:Η ικανοποίηση των απαιτήσεων χρόνου ακινητοποίησης που σχετίζονται με την ασφάλεια που δεν μπορεί να επιτύχει από μόνη της η αναγέννηση στο δίαυλο DC.

Σενάρια εφαρμογής

Μεταφορική κίνηση 10HP με δυναμική πέδηση:Ένας μεταφορέας γραμμής παραγωγής απαιτεί γρήγορη, επαναλαμβανόμενη διακοπή για την τοποθέτηση του προϊόντος. Το τυπικό τρανζίστορ φρένων του 22B-D017N104 επιτρέπει την ελεγχόμενη επιβράδυνση να ακινητοποιείται εντός του απαιτούμενου χρόνου ακινητοποίησης — συνδέοντας μια αντίσταση πέδησης μεγέθους για την αδράνεια και τον κύκλο λειτουργίας του μεταφορέα.

Κίνηση αντλίας 480 V:Μια αντλία βιομηχανικής διεργασίας με κινητήρα 10HP απαιτεί έλεγχο μεταβλητής ταχύτητας από τροφοδοσία 480V. Το 22B-D017N104 παρέχει ρυθμιζόμενο έλεγχο συχνότητας σε όλο το εύρος λειτουργίας του κινητήρα.

FAQ

Ε1: Ποια αντίσταση πέδησης απαιτείται με το τυπικό τρανζίστορ πέδησης στο 22B-D017N104;

Η ελάχιστη αντίσταση και η ονομαστική ισχύς της αντίστασης πέδησης πρέπει να υπολογίζονται από την τεκμηρίωση του μηχανισμού κίνησης με βάση τη ροπή αδράνειας του φορτίου, τον απαιτούμενο χρόνο επιβράδυνσης και τον κύκλο λειτουργίας των συμβάντων πέδησης. Για μια μονάδα 7,5 kW στα 480 V, η ελάχιστη τιμή αντίστασης είναι συνήθως στην περιοχή 40–60 Ω, με ονομαστική ισχύ αιχμής σημαντικά μεγαλύτερη από την ονομαστική ισχύ εξόδου της μονάδας — η αντίσταση απορροφά τη μέγιστη αναγεννημένη ενέργεια κατά τη διάρκεια κάθε συμβάντος πέδησης. Το εγχειρίδιο εγκατάστασης Series 40 καθορίζει την ελάχιστη αντίσταση και τον μέγιστο κύκλο λειτουργίας για την αντίσταση πέδησης.

Ε2: Ποια είναι η διαφορά μεταξύ του "σταθερού πληκτρολογίου" και μιας επιλογής αφαιρούμενου ή απομακρυσμένου πληκτρολογίου;

Το σταθερό πληκτρολόγιο της 22B-D017N104 είναι μόνιμα ενσωματωμένο στον μπροστινό πίνακα της μονάδας — δεν μπορεί να αφαιρεθεί ή να επεκταθεί σε ένα καλώδιο σε μια απομακρυσμένη θέση τοποθέτησης. Αυτό είναι κατάλληλο για μονάδες που είναι εγκατεστημένες σε προσβάσιμες θέσεις στον πίνακα ελέγχου. Ορισμένες παραλλαγές της σειράς 40 υποστηρίζουν ένα απομακρυσμένο πληκτρολόγιο LCD που συνδέεται μέσω μιας θύρας επικοινωνίας — επιτρέποντας τη λειτουργία της μονάδας και την παρακολούθηση από το εξωτερικό της πόρτας του ντουλαπιού χωρίς να ανοίγει ο πίνακας. Επιβεβαιώστε τις επιλογές πληκτρολογίου από την τεκμηρίωση επιλογής προϊόντων Series 40.

Ε3: Ποια πρωτόκολλα επικοινωνίας υποστηρίζει το 22B-D017N104 για ενσωμάτωση PLC;

Η πλατφόρμα Series 40 υποστηρίζει διάφορες επιλογές επικοινωνίας για έλεγχο ταχύτητας PLC και ενσωμάτωση παρακολούθησης. Οι τυπικές μονάδες δίσκου περιλαμβάνουν μια ενσωματωμένη θύρα RS485 (που συνήθως υποστηρίζει Modbus RTU ή πρωτόκολλο συγκεκριμένου κατασκευαστή) για βασική σειριακή επικοινωνία. Οι προαιρετικές μονάδες επιτρέπουν τη σύνδεση περιφερειακής συσκευής DSI και άλλες επικοινωνίες δικτύου — επιβεβαιώστε τις συγκεκριμένες διαθέσιμες επιλογές και μονάδες δικτύου για την παραλλαγή 22B-D017N104 από την τεκμηρίωση του προϊόντος Series 40.

Ε4: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται κατά τη σύνδεση της αντίστασης πέδησης στο 22B-D017N104;

Η αντίσταση πέδησης συνδέεται με τους ακροδέκτες διαύλου συνεχούς ρεύματος της μονάδας κίνησης — οι οποίοι φέρουν πλήρη τάση διαύλου συνεχούς ρεύματος (περίπου 670–800 V στην είσοδο 480 V AC) κατά τη λειτουργία και για μια περίοδο μετά την απομόνωση του δικτύου. Απομονώστε και κλειδώστε την παροχή ρεύματος, βεβαιωθείτε ότι η τάση διαύλου DC είναι κάτω από 50 V (μετά τον καθορισμένο χρόνο εκφόρτισης), πριν συνδέσετε ή συντηρήσετε την καλωδίωση της αντίστασης πέδησης. Η ίδια η αντίσταση πέδησης μπορεί να φτάσει σε πολύ υψηλές επιφανειακές θερμοκρασίες κατά τη διάρκεια έντονης λειτουργίας πέδησης — εγκαταστήστε την αντίσταση σε θέση με επαρκή απόσταση από το προσωπικό και τα εύφλεκτα υλικά.
