40HP μεταβλητής συχνότητας μετατροπέας HAAS Vector Drive 29-10081

Haas Automation 29-10081 | 40 HP Vector Drive — Είσοδος AC 230V / 325V DC σε Servos / Καταργήθηκε

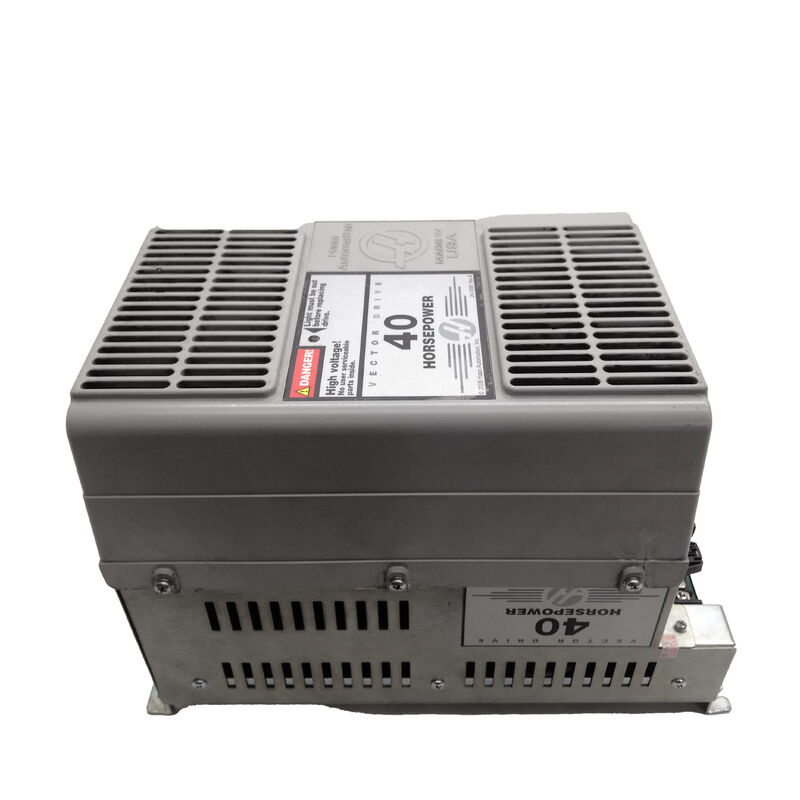

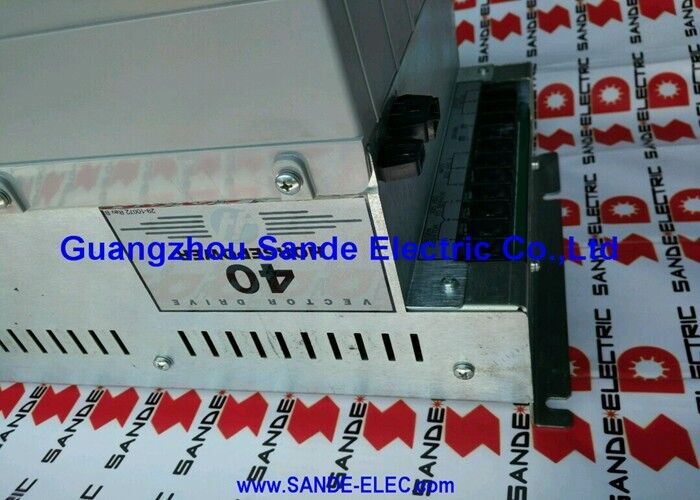

40HP Vector Drive — Η ισχυρή καρδιά ενός κέντρου μηχανουργικής Haas

Το 29-10081 είναι ο διανυσματικός δίσκος 40 HP της Haas Automation — η ηλεκτρονική μονάδα ισχύος που λαμβάνει είσοδο 230 V AC και παράγει 325 V DC για να τροφοδοτεί τους σερβοενισχυτές που κινούν τους κινητήρες του άξονα και τον άξονα. Σε ένα κέντρο κατεργασίας Haas CNC, η διανυσματική κίνηση είναι το κεντρικό στάδιο μετατροπής ισχύος. Κάθε σερβοκατευθυνόμενος άξονας και ο κινητήρας ατράκτου αντλούν την ισχύ λειτουργίας του από το δίαυλο συνεχούς ρεύματος που παράγει αυτός ο ηλεκτροκινητήρας.

Ο διανυσματικός έλεγχος μετάδοσης κίνησης (έλεγχος διανύσματος ροής) διατηρεί ακριβή έλεγχο της ταχύτητας και της ροπής του κινητήρα του άξονα χωρίς να απαιτείται συσκευή ανάδρασης ταχύτητας στον κινητήρα — ο ηλεκτροκινητήρας υπολογίζει το απαιτούμενο διάνυσμα ρεύματος σε πραγματικό χρόνο από εξισώσεις μοντέλου κινητήρα. Με 40 HP, το 29-10081 καλύπτει την κατηγορία ισχύος ατράκτου των κέντρων κάθετης κατεργασίας μεσαίας κατηγορίας Haas, όπου η συνεχής βαριά κοπή σε υψηλές ταχύτητες ατράκτου απαιτεί αξιόπιστη, ελεγχόμενη παροχή ισχύος.

Η ονομασία Rev B προσδιορίζει μια αναθεώρηση υλικού της βασικής σχεδίασης 29-10081. Η Haas έκανε αλλαγές σε επίπεδο αναθεώρησης για να βελτιώσει την αξιοπιστία ή να ενσωματώσει ενημερώσεις στοιχείων. Τόσο η βασική έκδοση όσο και η έκδοση Rev B εξυπηρετούν την ίδια εγκατάσταση μηχανήματος. επιβεβαιώστε ποια έκδοση έχει εγκατασταθεί από την ετικέτα της μονάδας δίσκου κατά την παραγγελία.

Βασικές Προδιαγραφές

Μοτίβα αστοχίας και οικονομία επισκευής

Οι διανυσματικές κινήσεις αποτυγχάνουν μέσω δύο ευρέων μηχανισμών. Οι βλάβες σταδίου ισχύος — κατεστραμμένα IGBT, αποτυχημένες γέφυρες ανορθωτή ή αποτυχημένοι πυκνωτές διαύλου DC — είναι σφάλματα σε επίπεδο εξαρτημάτων που τα εκπαιδευμένα κέντρα επισκευής διαγιγνώσκουν και επιδιορθώνουν απευθείας. Οι βλάβες της πλακέτας ελέγχου — αποτυχημένα IC του προγράμματος οδήγησης πύλης, κατεστραμμένα κυκλώματα ελέγχου DSP ή σφάλματα τροφοδοσίας στο τμήμα ελέγχου της μονάδας δίσκου — είναι επίσης επισκευάσιμες αλλά απαιτούν πιο εξειδικευμένα εργαλεία.

Επειδή το 29-10081 έχει διακοπεί, η επισκευή είναι συχνά πιο πρακτική από οικονομική και υλικοτεχνική άποψη από την προμήθεια μιας νέας μονάδας. Το μηχάνημα Haas δεν μπορεί να λειτουργήσει χωρίς λειτουργικό διανυσματικό δίσκο — ένα αποτυχημένο 29-10081 σταματά εντελώς το μηχάνημα. Οι ειδικοί πάροχοι επισκευής ηλεκτροκινητήρων Haas φέρουν εξαρτήματα δοκιμής διαμορφωμένα για τη συγκεκριμένη μονάδα δίσκου και μπορούν να επαληθεύσουν την επισκευασμένη μονάδα υπό ρεαλιστικές συνθήκες φορτίου πριν από την επιστροφή.

Σε περίπτωση βλάβης της μονάδας, καταγράψτε όλους τους κωδικούς συναγερμού που εμφανίζονται στο χειριστήριο Haas, τις συνθήκες αστοχίας (φόρτωση κατά την αποκοπή, αδράνεια, κατά την ενεργοποίηση) και την κατάσταση τυχόν ενδεικτικών LED στην πρόσοψη της μονάδας πριν την αφαιρέσετε. Αυτές οι πληροφορίες επιτρέπουν στο κέντρο επισκευής να αναπαράγει το σφάλμα και να επιβεβαιώσει ότι έχει αποκατασταθεί μετά την επισκευή.

FAQ

Ε1: Τι τροφοδοτεί πραγματικά η διανυσματική κίνηση 29-10081 σε μια μηχανή Haas;

Η μονάδα μετατρέπει το δίκτυο AC 230V σε τάση διαύλου 325V DC. Αυτός ο δίαυλος συνεχούς ρεύματος τροφοδοτεί απευθείας τις μονάδες σερβο ενισχυτή που κινούν όλους τους κινητήρες αξόνων (X, Y, Z και πρόσθετους άξονες) και τον κινητήρα του άξονα. Όλες οι κινήσεις του μηχανήματος — τοποθέτηση άξονα και περιστροφή ατράκτου — εξαρτώνται από το ότι αυτή η μονάδα δίσκου είναι λειτουργική και παράγει τη σωστή τάση διαύλου συνεχούς ρεύματος.

Ε2: Το μηχάνημα Haas εμφανίζει σφάλμα διανυσματικής κίνησης και δεν κινείται. Είναι η κίνηση πάντα η αιτία;

Όχι πάντα. Τα διανυσματικά σφάλματα μετάδοσης κίνησης μπορούν επίσης να προκληθούν από έναν αστοχία κινητήρα, ένα κατεστραμμένο καλώδιο κινητήρα που προκαλεί βραχυκύκλωμα, έναν αποτυχημένο σερβοενισχυτή που φορτώνει το δίαυλο DC ή ένα πρόβλημα με την τροφοδοσία εισόδου AC. Πριν αφαιρέσετε τη μονάδα δίσκου, επιβεβαιώστε την τάση εισόδου AC στους ακροδέκτες της μονάδας και επιθεωρήστε οπτικά όλα τα καλώδια τροφοδοσίας του κινητήρα για τυχόν ζημιές. Εάν το σφάλμα εμφανίζεται μόνο υπό φορτίο σε έναν συγκεκριμένο άξονα, ο κινητήρας ή ο ενισχυτής αυτού του άξονα είναι η πιο πιθανή αιτία.

Ε3: Μπορεί το 29-10081 να επισκευαστεί ή πρέπει να αντικατασταθεί;

Η επισκευή είναι η τυπική προσέγγιση για αυτήν τη μονάδα που δεν λειτουργεί. Οι ειδικοί επισκευής διανυσματικών ηλεκτροκινητήρων με τον ειδικό εξοπλισμό δοκιμής της Haas μπορούν να διαγνώσουν και να επιδιορθώσουν βλάβες IGBT, υποβάθμιση πυκνωτή, σφάλματα ανορθωτή και σφάλματα πλακέτας ελέγχου σε επίπεδο εξαρτήματος. Μια επισκευασμένη μονάδα από ένα εξειδικευμένο κέντρο επισκευής με δοκιμή λειτουργικού φορτίου είναι μια αξιόπιστη εναλλακτική λύση στην προμήθεια ενός αντικαταστάτη.

Ε4: Ποια είναι η διαφορά μεταξύ της βασικής έκδοσης 29-10081 και της έκδοσης Rev B;

Η ονομασία Rev B υποδεικνύει μια αναθεώρηση υλικού που πραγματοποιήθηκε η Haas κατά τη διάρκεια της παραγωγής του 29-10081. Η αναθεώρηση συνήθως περιλαμβάνει ενημερώσεις προδιαγραφών εξαρτημάτων ή βελτιώσεις κυκλώματος, διατηρώντας παράλληλα τις ίδιες ηλεκτρικές ονομασίες και τη φυσική διεπαφή. Και οι δύο εκδόσεις εξυπηρετούν την ίδια εγκατάσταση μηχανήματος. Επιβεβαιώστε την αναθεώρηση της εγκατεστημένης μονάδας από την ετικέτα της όταν παραγγέλνετε αντικατάσταση ή ζητάτε επισκευή.

Ε5: Το 29-10081 διακόπτεται. Πού μπορεί να προμηθευτεί ένα ανταλλακτικό;

Μέσω του aftermarket Haas CNC — Η Haas οδηγεί ειδικούς επισκευής, δοκιμασμένους αντιπροσώπους πλεονασμάτων και υπηρεσίες ανταλλαγής που διατηρούν 29-10081 απόθεμα από παροπλισμένα μηχανήματα. Μια επισκευασμένη μονάδα ανταλλαγής είναι η πιο κοινή διαδρομή τροφοδοσίας για αυτήν τη διακοπείσα μονάδα δίσκου. Επιβεβαιώστε την αντιστοίχιση του αριθμού ανταλλακτικού και του επιπέδου αναθεώρησης πριν αποδεχτείτε μια αντικατάσταση.
