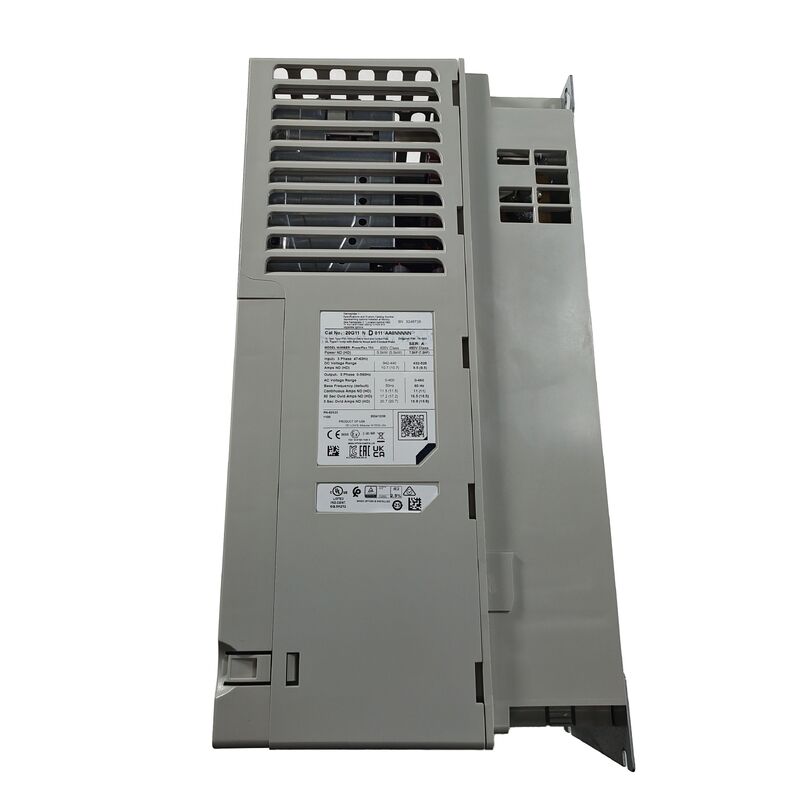

20G11ND011AA0NNNNNN∙ Ηλεκτρονική μεταβλητή συχνότητας ∙ 480V / 11A / 10HP / ανοιχτός τύπος / IP20 / ψυχρό αέρας

480V / 10HP μεταβλητή ρεύματος ∆ιαμόρφωση ανοικτού τύπου με ολοκληρωμένη δυναμική πέδηση

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power ratingΗ διαμόρφωση του ανοικτού τύπου θήκους προορίζεται για εγκατάσταση μέσα σε θήκη που παρέχει την απόλυτη προστασία του περιβάλλοντος ∙ η ίδια η μονάδα κίνησης, σε IP20,προστατεύει από την επαφή με τα δάχτυλα και την είσοδο μεγαλύτερων στερεών αντικειμένων, αλλά δεν είναι κατάλληλο για άμεση έκθεση σε σκόνη ή υγρασία εκτός του ντουλάπιου.

Το ενσωματωμένο τρανζίστορ DB (δυναμική πέδηση) είναι ένα σημαντικό χαρακτηριστικό που περιλαμβάνεται: this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.

Βασικές προδιαγραφές

Κλειδί ανοικτού τύπου ∆ιαμόρφωση σε ντουλάπι

Η ονομασία "ανοιχτού τύπου" ορίζει τον τρόπο εγκατάστασης και προστασίας της μονάδας αυτής σε πραγματική μηχανή ή πάνελ:

Απαιτείται εγκατάσταση του ντουλαπιού:An open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure, με την πόρτα και τις σφραγίδες του ντουλαπιού που παρέχουν την πραγματική προστασία εισόδου που είναι κατάλληλη για το περιβάλλον εγκατάστασης.

Αξιολόγηση IP20:Μέσα στο ντουλάπι,η ίδια η μονάδα οδήγησης φέρει βαθμολογία IP20 προστατεύοντας από στερεά αντικείμενα μεγαλύτερα από 12 mm (αποφυγή των δακτύλων), αλλά δεν παρέχει προστασία από συσσώρευση σκόνης ή εισροή υγρασίαςΤο περιβάλλον ντουλάπι πρέπει να παρέχει κάθε πρόσθετη περιβαλλοντική προστασία που απαιτείται από τον τόπο εγκατάστασης.

Πλεονέκτημα κόστους και αποτυπώματος:Open-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.

Εφαρμογές

Γενικός ρυθμιστής ταχύτητας βιομηχανικού κινητήρα:Αντλίες, ανεμιστήρες, μεταφορείς και γενικός εξοπλισμός επεξεργασίας υλικών που χρησιμοποιούν τριστάγονους κινητήρες επαγωγής στην κατηγορία ισχύος 10HP που απαιτούν λειτουργία με μεταβλητή ταχύτητα.

Εφαρμογές που απαιτούν ταχεία επιβράδυνση:Άξονες μηχανών, εξοπλισμός δεικτικοποίησης και εξοπλισμός διεργασίας όπου ο χρόνος επιβράδυνσης του κινητήρα αποτελεί κρίσιμο μέρος του χρόνου κύκλου, επωφελούμενος από τη δυναμική ικανότητα πέδησης.

Εφαρμογές επιδιορθωτικού φορτίου:Ανεβάσματα, ανελκυστήρες, σταθμοί ανασύνδεσης/ανασύνδεσης,και άλλες εφαρμογές στις οποίες το φορτίο μπορεί να οδηγήσει τον κινητήρα ταχύτερα από την καθοριζόμενη ταχύτητα, απαιτώντας τη λειτουργία δυναμικής πέδησης για τη διαχείριση της προκύπτουσας αναγεννητικής ενέργειας.

Ελέγχος μηχανής OEM που τοποθετείται σε πάνελ:Κεφαλάκια χειρισμού κατασκευαστών μηχανών όπου η κίνηση ανοιχτού τύπου είναι ενσωματωμένη σε ένα σχεδιασμό θήκου προσαρμοσμένου σε συνδυασμό με άλλα εξαρτήματα ελέγχου.

Γενικές ερωτήσεις

Ε1: Τι καθορίζει αν το CM jumper πρέπει να εγκατασταθεί ή να αφαιρεθεί για μια συγκεκριμένη εγκατάσταση;

Τα συστήματα γείωσης (TN-S, TN-C-S ή TT) χρησιμοποιούν συνήθως τη ρύθμιση εγκατάστασης του jumper όπως αποστέλλεται. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault trips- Ελέγξτε το εγχειρίδιο εγκατάστασης της μονάδας και επιβεβαιώστε τον τύπο του συστήματος διανομής της εγκατάστασης με τον ηλεκτρολόγο του εργοταξίου πριν από την έναρξη λειτουργίας.

Ε2: Απαιτείται ξεχωριστή αντίσταση πέδησης ή η κίνηση περιλαμβάνει εσωτερική αντίσταση;

The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.

Ε3: Μπορεί η μονάδα αυτή να τοποθετηθεί σε ένα μη αεριωθούμενο ντουλάπι, δεδομένου του σχεδιασμού της εξαναγκαστικής ψύξης με αέρα;

Όχι ένα κινητήρα που ψύχεται με αναγκαστικό αέρα απαιτεί επαρκή ροή αέρα μέσα από το ντουλάπι για την απομάκρυνση της θερμότητας που παράγεται κατά τη διάρκεια της λειτουργίας.Το ντουλάπι πρέπει να περιλαμβάνει είτε ανοίγματα εξαερισμού με φιλτραρισμένη είσοδο/έξοδο, είτε ψύκτη ντουλάπι/συστήμα κλιματισμού με μέγεθος που να καλύπτει την απομάκρυνση της θερμότητας από την κίνηση με πλήρες φορτίο.Η εγκατάσταση ενός κινητήρα που ψύχεται με αναγκαστικό αέρα σε σφραγισμένο, μη αεριζόμενο περίβλημα θα προκαλέσει υπερθέρμανση και βλάβη του κινητήρα υπό φορτίο ή λειτουργία με μειωμένη αξιοπιστία με την πάροδο του χρόνου.

Ε4: Ποια είναι η σημασία του εύρους των θερμοκρασιών λειτουργίας από 0°C έως 40°C για τον σχεδιασμό της εγκατάστασης;

Το εύρος από 0°C έως 40°C καθορίζει την θερμοκρασία του αέρα περιβάλλοντος απευθείας στην τοποθεσία της μονάδας κίνησης, όχι τη γενική θερμοκρασία του δωματίου, αλλά την πραγματική θερμοκρασία του αέρα γύρω από το περίβλημα της μονάδας κίνησης,που μπορεί να ανυψωθεί σε κακοαναπνευστικά ντουλάπια ή ντουλάπια που περιέχουν πολλαπλά στοιχεία παραγωγής θερμότηταςΓια εγκαταστάσεις στις οποίες η θερμοκρασία του περιβάλλοντος μπορεί να υπερβαίνει τους 40°C ̇ λόγω της πυκνής συσκευασίας των εξαρτημάτων, της ανεπαρκούς εξαερισμού του χώρου,ή ζεστά βιομηχανικά περιβάλλοντα ∆εύτερη ψύξη του ντουλαπιού ή μειωμένο ονομαστικό ρεύμα πρέπει να προγραμματισθεί για να διατηρηθεί η κίνηση εντός του ονομαστικού εύρους λειτουργίας της.
