ΟΡΙΓΙΝΑΛΟΣ SIEMENS 6SE70 INVERTER/CONVERTER 6SE7016-1EA51 6SE70161EA51

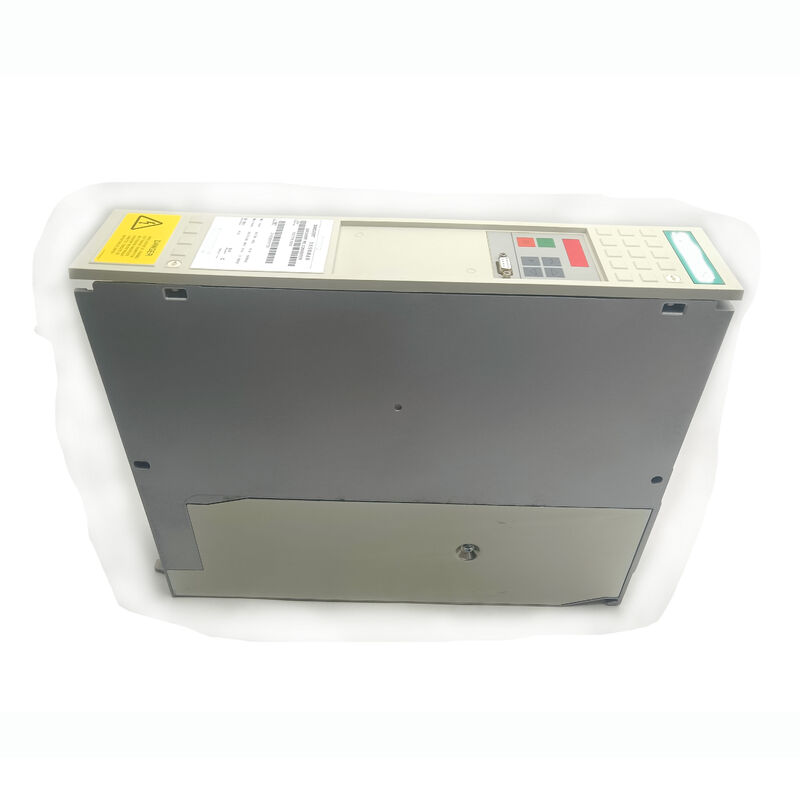

6SE7016-1EA51 | Siemens SIMOVERT Masterdrives VC AC Compact Converter — 380–480V AC / 2,2 kW / 6,1A / 51-Revision Hardware

6SE7016-1EA51 και 6SE7016-1EA61 — Προηγούμενες και μεταγενέστερες αναθεωρήσεις

Το 6SE7016-1EA51 είναι η παλαιότερη έκδοση του συμπαγούς μετατροπέα AC-AC 6SE7016-1EA61. Και οι δύο είναι συμπαγείς μονάδες διανυσματικού ελέγχου SIMOVERT MASTERDRIVES VC με είσοδο AC 380–480 V στα 2,2 kW / 6,1A. Το επίθημα αναθεώρησης διακρίνει τις γενιές υλικού τους:

Η αναθεώρηση "51" αντιπροσωπεύει μια παλαιότερη γενιά παραγωγής SIMOVERT MASTERDRIVES. Η ηλεκτρική απόδοση — ονομαστική ισχύς, ρεύμα, εύρος τάσης και ικανότητα ελέγχου — είναι συνεπής μεταξύ των 51 και 61 αναθεωρήσεων. Οι διαφορές υλικού είναι εσωτερικές σε κάθε συμπαγή μονάδα.

Βασικές Προδιαγραφές

Αυτόνομη λειτουργία AC-AC

Όπως το 6SE7016-1EA61, το 6SE7016-1EA51 είναι ένας μετατροπέας AC-AC — συνδέεται απευθείας σε τροφοδοτικό AC 380–480V και περιλαμβάνει τις δικές του βαθμίδες εσωτερικού ανορθωτή και μετατροπέα. Δεν απαιτείται εξωτερική μονάδα τροφοδοσίας διαύλου DC.

Αυτή η αυτόνομη διαμόρφωση AC-AC είναι το κύριο πλεονέκτημα της σειράς 6SE7016-1EA έναντι της σειράς DC-AC 1TA για εφαρμογές με μία μονάδα δίσκου:

Απλούστερος σχεδιασμός συστήματος:Μία κίνηση, μία σύνδεση δικτύου, ένα καλώδιο κινητήρα. Χωρίς κοινόχρηστο δίαυλο DC για μέγεθος, εγκατάσταση ή προμήθεια.

Ανεξάρτητη λειτουργία:Κάθε συμπαγής μονάδα της σειράς 1EA λειτουργεί ανεξάρτητα — ένα σφάλμα σε έναν δίσκο δεν επηρεάζει τους άλλους δίσκους στην εγκατάσταση.

Σενάρια εφαρμογής

Αντικατάσταση όπως-για-όπως σε παλαιότερο μηχάνημα:Ένα μηχάνημα παραγωγής με τους αρχικούς συμπαγείς μετατροπείς SIMOVERT 51 αναθεωρήσεων παρουσιάζει σφάλμα μετάδοσης κίνησης. Το 6SE7016-1EA51 παρέχει μια αντικατάσταση που ταιριάζει με το υλικό — διατηρώντας τη συνέπεια με την παραγωγή υλικού της υπάρχουσας εγκατάστασης.

Προγραμματισμένη ανταλλακτική συντήρησης:Μια εγκατάσταση που διατηρεί εξοπλισμό SIMOVERT MASTERDRIVES VC από την παλαιότερη εποχή παραγωγής διατηρεί τις μονάδες 6SE7016-1EA51 στο ράφι για άμεση ανάκτηση σφαλμάτων χωρίς να περιμένει χρόνους παράδοσης προμήθειας.

FAQ

Ε1: Μπορεί το 6SE7016-1EA51 (51-αναθεώρηση) να αντικατασταθεί από το 6SE7016-1EA61 (61-αναθεώρηση);

Ηλεκτρικά ναι — και τα δύο μοιράζονται την ίδια είσοδο AC 380–480V, 2,2 kW, 6,1Α προδιαγραφές. Στις περισσότερες εγκαταστάσεις, η αναθεώρηση 61 είναι ένα απλό ηλεκτρικό υποκατάστατο της αναθεώρησης 51. Επαληθεύστε τη συμβατότητα της προαιρετικής κάρτας προτού αντικαταστήσετε εάν έχουν εγκατασταθεί προαιρετικές πλακέτες (PROFIBUS, κωδικοποιητής, πλακέτες τεχνολογίας) — επιβεβαιώστε από την τεκμηρίωση του SIMOVERT MASTERDRIVES ότι οι συγκεκριμένες εκδόσεις προαιρετικής κάρτας είναι συμβατές με το υλικό 61 αναθεωρήσεων πριν από τη μεταφορά.

Ε2: Σε τι διαφέρει το AC-AC 6SE7016-1EA51 από το DC-AC 6SE7016-1TA51;

Το 1EA51 περιλαμβάνει τον δικό του εσωτερικό ανορθωτή — συνδέεται απευθείας σε τροφοδοτικό AC 380–480V και λειτουργεί ως αυτόνομος ηλεκτροκινητήρας. Το 1TA51 δεν έχει εσωτερικό ανορθωτή και απαιτεί έναν προϋπάρχοντα δίαυλο DC 510–650V από μια μονάδα τροφοδοσίας SIMOVERT. Τα "EA" και "TA" στον αριθμό εξαρτήματος προσδιορίζουν την κατηγορία τάσης εισόδου: EA = Είσοδος δικτύου AC (380–480V AC), TA = είσοδος διαύλου DC (510–650V DC).

Ε3: Ποιες είναι οι βαθμολογίες ρεύματος VT και CT για το 6SE7016-1EA51;

Όπως το αντίστοιχο της 61 αναθεώρησης, το 6SE7016-1EA51 παρέχει δύο ονομασίες υπερφόρτωσης: VT (μεταβλητή ροπή) στο ονομαστικό 6,1A — υποστηρίζει υπερφόρτωση 136% για 1 λεπτό. CT (Σταθερή ροπή) σε ελαφρώς μειωμένο ρεύμα — υποστηρίζει υπερφόρτωση 150% για 1 λεπτό. Αυτές οι ονομασίες ορίζονται από τη διαμόρφωση παραμέτρων P της μονάδας (παράμετρος P072 ή ισοδύναμη) ώστε να ταιριάζουν με το προφίλ ροπής της εφαρμογής.

Ε4: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται κατά την αντικατάσταση του 6SE7016-1EA51;

Απομονώστε και κλειδώστε την τροφοδοσία 3 φάσεων. Οι εσωτερικοί πυκνωτές 1EA51 διατηρούν την επικίνδυνη τάση μετά την απομάκρυνση από το δίκτυο — περιμένετε τον χρόνο εκφόρτισης από την τεκμηρίωση συντήρησης του SIMOVERT MASTERDRIVES και βεβαιωθείτε ότι η τάση DC στους πυκνωτές είναι κάτω από 50 V πριν από το χειρισμό. Χειριστείτε τη συμπαγή μονάδα με συνήθεις βιομηχανικές προφυλάξεις ESD.
