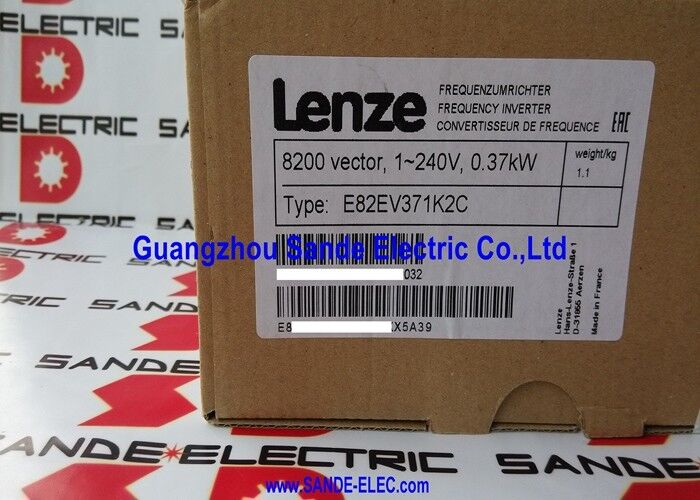

Ελέγχος ταχύτητας κινητήρα Lenze VSD Inverter E82EV371K2C

Lenze E82EV371K2C∙ 8200 Δείκτης μετατροπέας συχνοτήτων ∙ 0.37 kW / 230V / 1-Φάση Εισαγωγή / 3-Φάση Εξαγωγή / Δείκτης ελέγχου / IP20

00,37 kW Δραστηριώδης ∆ημοδότηση ∆ιαχωρισμένη, Τριχωρή

Το E82EV371K2C είναι το 0.37 kW member of the 8200 Vector frequency inverter range — a compact drive that accepts single-phase 230V AC from the mains supply and produces a regulated three-phase output to run a standard three-phase induction motorΑυτή η μετατροπή από μονοφασική σε τριφασική είναι το καθοριστικό πρακτικό πλεονέκτημα για μικρές εφαρμογές μηχανών όπου μόνο μια μονοφασική τροφοδοσία είναι διαθέσιμη στο σημείο εγκατάστασης.

Ο έλεγχος των διανυσμάτων επιτρέπει την πιο ακριβή ρύθμιση της ταχύτητας και της ροπής σε σύγκριση με τον απλό έλεγχο V/Hz.Ο 8200 Vector εφαρμόζει το μοντέλο του διανυσματικού ροής του κινητήρα σε πραγματικό χρόνο υπολογίζει την απαιτούμενη κατεύθυνση του ρεύματος του στατήρα για να μεγιστοποιήσει την παραγωγή ροπής για την εντοπισμένη ταχύτητα- Υπό μεταβλητά φορτία, οι ελεγχόμενες με διανυσματικό ρεύμα κινητήρες διατηρούν ταχύτητα πιο κοντά στο σημείο ρύθμισης από τις κινητήρες V/Hz, γεγονός που έχει σημασία για τους άξονες της μηχανής, τη ρύθμιση της τάσης του μεταφορέα,και διαδικασίες στις οποίες η ροπή φορτίου ποικίλλει κατά τη διάρκεια του κύκλου.

Η αρθρωτή αρχιτεκτονική του 8200 Vector είναι ένα βασικό χαρακτηριστικό σχεδιασμού.και επέκταση I/O ̇ εγκατάσταση στο μπροστινό μέρος της μονάδας κίνησης χωρίς αλλαγές καλωδίωσης στα κύρια κυκλώματα ισχύος ή κινητήραΗ ίδια βασική μονάδα E82EV371K2C μπορεί να φιλοξενήσει διαφορετικές λειτουργίες για να ταιριάζει με διαφορετικές αρχιτεκτονικές αυτοματισμού μηχανών.

Βασικές προδιαγραφές

Παραμετροποίηση Κλαμπ XT και GDC Easy

Η μονάδα είναι προεπιλεγμένη για τυποποιημένη λειτουργία σε εργοστασιακά προεπιλεγμένους χρόνους ράμπας, προεπιλεγμένες εργασίες Ε/Υ και προεπιλεγμένες λειτουργίες προστασίας επιτρέπουν σε πολλές εφαρμογές να τρέχουν χωρίς προσαρμογή λογισμικού.Για εφαρμογές που απαιτούν εξατομικευμένες περιοχές ταχύτητας, προφίλ επιτάχυνσης, ή αναλογική ρύθμιση εισόδου, οι παραμέτροι αλλάζουν μέσω του plug-in Keypad XT ή του δωρεάν

Εύκολο λογισμικό υπολογιστή GDC που συνδέεται μέσω της εμπρόσθιας σειριακής διεπαφής.Το πληκτρολόγιο XT χρησιμεύει επίσης ως μνήμη παραμέτρων, αποθηκεύει το πλήρες σύνολο παραμέτρων και μπορεί να το μεταφέρει σε άλλη μονάδα E82EV371K2C σε δευτερόλεπτα..

Γενικές ερωτήσεις

Ε1: Μπορεί το E82EV371K2C να τρέξει έναν τριφασικό κινητήρα από μονοφασική τροφοδοσία;

Η είσοδος είναι μονοφασική 230V AC, η έξοδος είναι τριφασική 0 ̇230V AC. This is one of the most practical applications of this specific inverter — it enables standard three-phase induction motors to run from a single-phase domestic or industrial 230V AC supply where three-phase power is unavailableΤο ονομαστικό ρεύμα του κινητήρα δεν πρέπει να υπερβαίνει το ονομαστικό ρεύμα εξόδου 2,4A.

Ε2: Ποια είναι η διαφορά μεταξύ των τρόπων ελέγχου V/Hz και Vector;

Η λειτουργία V/Hz διατηρεί μια σταθερή αναλογία τάσης/συχνότητας σε ολόκληρο το εύρος συχνότητας εξόδου, αλλά η ταχύτητα του κινητήρα ποικίλλει υπό φορτίο.Ο έλεγχος διανυσματικού υπολογίζει την κατάσταση ροής του κινητήρα σε πραγματικό χρόνο και ρυθμίζει την κατεύθυνση του ρεύματος για να μεγιστοποιήσει τη ροπή στην εντοπισμένη ταχύτητα. Κάτω από μεταβλητό φορτίο, ο έλεγχος διανυσμάτων διατηρεί την ταχύτητα πιο κοντά στο σημείο ρύθμισης και παρέχει καλύτερη ροπή χαμηλής ταχύτητας.και εφαρμογές διεργασιών όπου η ακρίβεια της ταχύτητας έχει σημασία· V/Hz για απλή ρύθμιση της ταχύτητας της αντλίας και του ανεμιστήρα, όπου είναι αποδεκτό ο γλιστρισμός με φορτίο.

Ε3: Ποιες λειτουργίες είναι συμβατές με το E82EV371K2C;

Ο 8200 Vector δέχεται τη σειρά λειτουργικών μονάδων E82Z της Lenze καλύπτοντας τα πρωτόκολλα PROFIBUS DP, CANopen, DeviceNet και άλλα πρωτόκολλα πεδίου bus, ενότητες ανατροφοδότησης κωδικοποιητών, ενότητες ελκυστήρα φρένων,και αναλογική/ψηφιακή επέκταση I/OΕπιβεβαιώστε τη συμβατότητα λειτουργικών μονάδων από την τεκμηρίωση υλικού 8200 Vector της Lenze, καθώς η τάξη ισχύος και ο τύπος σύνδεσης καθορίζουν ποιες μονάδες ταιριάζουν στην βασική μονάδα E82EV371K2C.

Ε4: Πώς λειτουργεί το E82EV371K2C χωρίς το προαιρετικό πληκτρολόγιο XT;

Για προσαρμογή παραμέτρων χωρίς το πληκτρολόγιο,συνδέστε έναν υπολογιστή μέσω της εμπρόσθιας σειριακής διεπαφής και χρησιμοποιήστε το δωρεάν λογισμικό GDC easy (Global Drive Control easy) διαθέσιμο από την ιστοσελίδα της LenzeΤο GDC easy παρέχει μια γραφική διεπαφή για όλες τις παραμέτρους, τη διάγνωση και το ιστορικό σφαλμάτων, πιο βολική από την πλοήγηση από το πληκτρολόγιο για την πρώτη φορά.

Ε5: Τι σημαίνει το "K" στην E82EV371K2C και ποιες παραλλαγές προθεσμιών υπάρχουν;

Το "K" προσδιορίζει την έκδοση της βασικής μονάδας του E82EV371 σε 230V (κλάση τάσης 2).Η βάση E82EV371K2C είναι η τυποποιημένη μονάδα χωρίς ενσωματωμένες επιλογέςΕπιβεβαιώστε το ακριβές συμπέρασμα από την ετικέτα της εγκατεστημένης μονάδας κατά την παραγγελία αντικατάστασης ή τον προσδιορισμό ανταλλακτικού.
