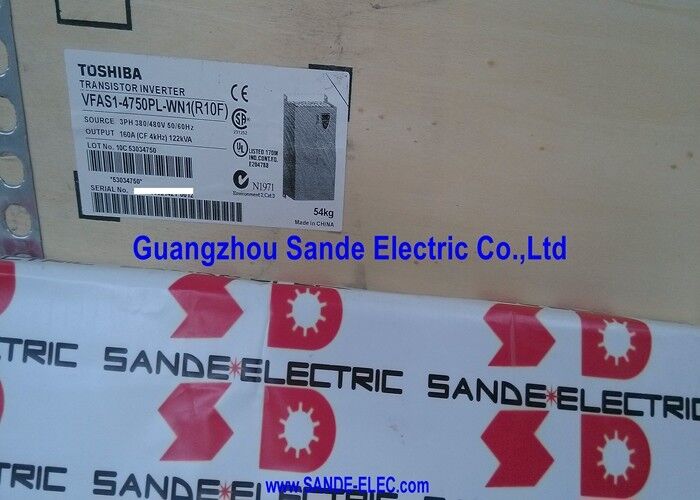

Εναλλακτικός μετατροπέας Toshiba VFAS1-4750PL-WN1

VFAS1-4750PL-WN1 | Μετατροπέας Toshiba Tosvert VF-AS1 — 75kW / 400V / 160A / Τριφασική / Λειτουργία CT & VT / Αντλίες / Ανεμιστήρες / Μεταφορείς

Σειρά VF-AS1 — Μονάδα δίσκου γενικής χρήσης υψηλής απόδοσης

Το Tosvert VF-AS1 είναι η πλατφόρμα κίνησης μεταβλητής συχνότητας γενικής χρήσης της Toshiba, που καλύπτει ένα ευρύ φάσμα ισχύος από υποκιλοβάτ έως βιομηχανικές εγκαταστάσεις υψηλής χωρητικότητας. Το VFAS1-4750PL-WN1 βρίσκεται στο σημείο των 75 kW στην κατηγορία των 400 V — μια χωρητικότητα που καλύπτει εξοπλισμό διεργασίας μεσαίου προς μεγάλο, συμπεριλαμβανομένων αντλιών κυκλοφορίας, ανεμιστήρων μεγάλου όγκου και συστημάτων μεταφοράς με φορτίο.

Το VF-AS1 υποστηρίζει λειτουργίες ελέγχου CT (Σταθερή ροπή) και VT (Variable Torque). Η λειτουργία CT είναι για φορτία που απαιτούν πλήρη ροπή σε όλο το εύρος στροφών — μεταφορείς, συμπιεστές, αντλίες θετικού εκτοπίσματος. Η λειτουργία VT είναι για φυγόκεντρα φορτία — ανεμιστήρες και φυγόκεντρες αντλίες — όπου η απαιτούμενη ροπή πέφτει με την ταχύτητα. Η επιλογή της σωστής λειτουργίας βελτιστοποιεί τη θερμική διαχείριση και τα χαρακτηριστικά εξόδου της μονάδας για τον τύπο συνδεδεμένου φορτίου.

Βασικές Προδιαγραφές

Έλεγχος ταχύτητας και ροπής για βιομηχανικές διεργασίες

Ένας οδηγός μεταβλητής συχνότητας ελέγχει την ταχύτητα του κινητήρα ρυθμίζοντας τη συχνότητα και την τάση εξόδου. Το VFAS1-4750PL-WN1 ελέγχει τον κινητήρα από σχεδόν μηδενική ταχύτητα έως τη μέγιστη ονομαστική ταχύτητα, με ομαλές ράμπες επιτάχυνσης και επιβράδυνσης — εξαλείφοντας τη μηχανική καταπόνηση της απευθείας εκκίνησης.

Για εφαρμογές αντλιών, ο έλεγχος μεταβλητής ταχύτητας αντικαθιστά τις βαλβίδες στραγγαλισμού ως μηχανισμό ελέγχου ροής. Η λειτουργία μιας αντλίας με ταχύτητα 70% καταναλώνει περίπου το 34% της ισχύος σε σύγκριση με τη λειτουργία με γκάζι πλήρους ταχύτητας — η εξοικονόμηση ενέργειας είναι ανάλογη με τον κύβο του λόγου ταχύτητας. Για μεγάλες αντλίες και ανεμιστήρες που λειτουργούν συνεχώς, αυτή η μείωση της κατανάλωσης ενέργειας αντιπροσωπεύει την κύρια οικονομική δικαιολογία για την εγκατάσταση ηλεκτροκινητήρα.

Με ισχύ 75 kW, το VFAS1-4750PL-WN1 καλύπτει μεγέθη κινητήρα κατάλληλα για βιομηχανικές αντλίες παροχής νερού, μονάδες διαχείρισης αέρα HVAC, ανεμιστήρες αερισμού διεργασιών και συστήματα μετάδοσης κίνησης μεσαίου τύπου.

Σενάρια εφαρμογής

Αντλία παροχής νερού διεργασίας:Ένα αντλιοστάσιο δημοτικών έργων νερού λειτουργεί παράλληλα τρεις φυγοκεντρικές αντλίες 75 kW. Κάθε αντλία ελέγχεται από ένα VFAS1-4750PL-WN1, επιτρέποντας στον σταθμό να ταιριάζει με την ισχύ της αντλίας με τη ζήτηση με μεταβαλλόμενη ταχύτητα αντί να ενεργοποιεί και να απενεργοποιεί τις αντλίες.

Βιομηχανικός ανεμιστήρας εξαερισμού:Ένας μεγάλος ανεμιστήρας εξαερισμού μονάδας διεργασίας απαιτεί μεταβλητή ροή αέρα για διαφορετικούς τρόπους παραγωγής. Ο κινητήρας 75 kW αντικαθιστά έναν κινητήρα σταθερής ταχύτητας με έλεγχο αποσβεστήρα — η ταχύτητα του ανεμιστήρα μεταβάλλεται άμεσα, εξαλείφοντας τις απώλειες του αποσβεστήρα.

Μεταφορική κίνηση:Μια κίνηση μεταφοράς 75 kW σε σύστημα χειρισμού χύδην υλικού απαιτεί ομαλή εκκίνηση υπό πλήρες φορτίο. Το VFAS1-4750PL-WN1 σε λειτουργία CT παρέχει ελεγχόμενη επιτάχυνση από την ηρεμία, εξαλείφοντας το τράνταγμα της ζώνης και το μηχανικό σοκ κατά την εκκίνηση.

FAQ

Ε1: Τι υποδηλώνει το επίθημα "WN1" στο VFAS1-4750PL-WN1;

Οι κωδικοί επιθημάτων στον αριθμό εξαρτήματος VF-AS1 υποδεικνύουν επιλογές διαμόρφωσης — τύπο περιβλήματος, επιλογές φίλτρου και παραλλαγές τοπικών προδιαγραφών. Το επίθημα "WN1" υποδηλώνει τη συγκεκριμένη διαμόρφωση αυτής της συγκεκριμένης μονάδας, συμπεριλαμβανομένων των επιλογών του περιβλήματος και του φιλτραρίσματος. Επιβεβαιώστε την ακριβή διαμόρφωση σε σχέση με τον οδηγό επιλογής προϊόντος Toshiba VF-AS1 όταν απαιτείται αντικατάσταση ή ισοδύναμη επιλογή.

Ε2: Ποια είναι η διαφορά μεταξύ της λειτουργίας CT και VT για το VFAS1-4750PL-WN1;

Η λειτουργία CT (Σταθερή ροπή) επιλέγεται για φορτία που απαιτούν πλήρη ροπή σε όλες τις ταχύτητες — μεταφορείς, συμπιεστές, αντλίες θετικού εκτοπίσματος. Η λειτουργία VT (μεταβλητή ροπή) είναι για φυγόκεντρα φορτία — ανεμιστήρες και φυγόκεντρες αντλίες — όπου η ζήτηση ροπής πέφτει με την ταχύτητα όπως ο τετραγωνικός νόμος. Η επιλογή της λειτουργίας VT σε κατάλληλο φορτίο επιτρέπει υψηλότερο συνεχές ρεύμα σε πλήρη ταχύτητα. Η επιλογή CT σε φυγόκεντρο φορτίο είναι ασφαλής, αλλά χρησιμοποιεί την πιο συντηρητική θερμική βαθμολογία CT.

Ε3: Τι τροφοδοτικό εισόδου απαιτείται για το VFAS1-4750PL-WN1;

Ο ηλεκτροκινητήρας απαιτεί τριφασική παροχή AC στην περιοχή 400–480 V στα 50 Hz ή 60 Hz. Το ονομαστικό 400V καλύπτει τις βιομηχανικές προμήθειες του προτύπου IEC (380V/400V/415V Ευρωπαϊκά/Ασιατικά δίκτυα). Το άκρο 480V καλύπτει τις προμήθειες 460V/480V της Βόρειας Αμερικής και ορισμένες ασιατικές. Πρέπει να εγκατασταθεί ένας σωστά διαβαθμισμένος κεντρικός διακόπτης κυκλώματος ή ένας διακόπτης αποσύνδεσης με ασφάλεια ανάντη του ηλεκτροκινητήρα σύμφωνα με τους τοπικούς ηλεκτρικούς κωδικούς.

Ε4: Περιλαμβάνει το VFAS1-4750PL-WN1 ενσωματωμένη αντίσταση πέδησης;

Στα 75 kW, το VF-AS1 δεν περιλαμβάνει ενσωματωμένη αντίσταση πέδησης. Απαιτείται εξωτερική αντίσταση πέδησης (μοντέλο PBR7-017W3R7 για την παραλλαγή 75 kW) και μονάδα πέδησης για εφαρμογές που χρειάζονται ενεργό φρενάρισμα επιβράδυνσης — όπως φορτία με υψηλή αδράνεια ή κατακόρυφα φορτία που απαιτούν ελεγχόμενη κάθοδο. Για εφαρμογές αντλίας και ανεμιστήρα όπου η στάθμευση με κύλιση είναι αποδεκτή, η αντίσταση πέδησης συνήθως δεν απαιτείται.

Ε5: Ποιοι τύποι κινητήρων είναι συμβατοί με το VFAS1-4750PL-WN1;

Το VF-AS1 έχει σχεδιαστεί για τυπικούς 3-φασικούς κινητήρες επαγωγής AC. Τα χαρακτηριστικά εξόδου του ηλεκτροκινητήρα ταιριάζουν με τους τυπικούς επαγωγικούς κινητήρες IEC ή NEMA που έχουν ονομαστεί για την κατάλληλη κατηγορία τάσης. Για σύγχρονους κινητήρες μόνιμου μαγνήτη ή ειδικούς τύπους κινητήρων, επαληθεύστε τη συμβατότητα με τις ρυθμίσεις αλγορίθμου ελέγχου του VF-AS1. Το ονομαστικό ρεύμα του κινητήρα δεν πρέπει να υπερβαίνει την ονομαστική ονομαστική απόδοση του ηλεκτροκινητήρα 160A.
