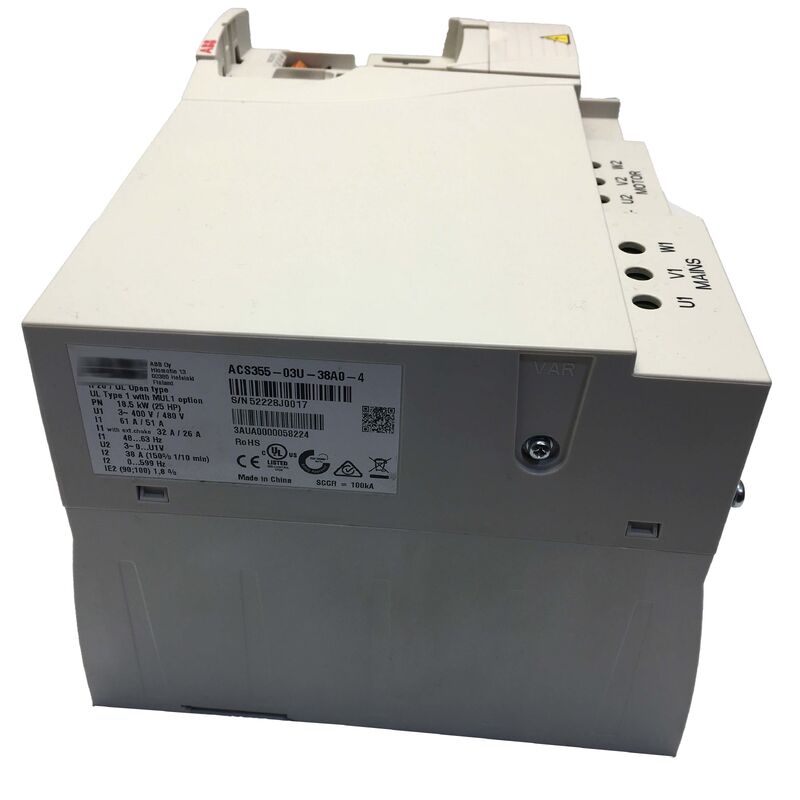

ACS355-03U-38A0-4 Νέος πρωτότυπος μετατροπέας συχνοτήτων ABB ACS35503U38A04

Το ACS355-03U-38A0-4 έχει ισχύ 25HP / 38A στη διαμόρφωση Heavy Duty (150% υπερφόρτωση για 1 λεπτό). Στην υπηρεσία Normal Duty (110% υπερφόρτωση), το ίδιο υλικό ενδέχεται να υποστηρίζει ελαφρώς υψηλότερη ονομαστική συνεχή ισχύ. Για εφαρμογές με υψηλές απαιτήσεις κυκλικής υπερφόρτωσης — όπως οι μεταφορείς με συχνές εκκινήσεις υπό φορτίο — η βαθμολογία HD 150% επιβεβαιώνει την καταλληλότητα του δίσκου.

Το ACS355-03U-38A0-4 αποστέλλεται με το εσωτερικό του φίλτρο EMC αποσυνδεδεμένο. Για συμμόρφωση με τη σήμανση CE σε περιβάλλοντα που απαιτούν διεγερμένα όρια εκπομπών (EN 61800-3 Κατηγορία C2 ή C3), το φίλτρο EMC πρέπει να συνδεθεί μέσω της εσωτερικής σύνδεσης φίλτρου EMC. Αυτή είναι μια απλή βιδωτή σύνδεση στο εσωτερικό της μονάδας — ανατρέξτε στο εγχειρίδιο υλικού ACS355 για το συγκεκριμένο σημείο σύνδεσης.

Το ACS355 υποστηρίζει ένα ευρύ φάσμα πρωτοκόλλων fieldbus μέσω λειτουργικών μονάδων πρόσθετης επιλογής. Οι διαθέσιμοι προσαρμογείς περιλαμβάνουν PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, DeviceNet και άλλους — όλοι μέσω της υποδοχής επιλογής της μονάδας. Ο συγκεκριμένος κωδικός προσαρμογέα προσαρτάται στον βασικό αριθμό εξαρτήματος (π.χ. +K454 για PROFIBUS, +K475 για Ethernet/IP+Modbus TCP+PROFINET).

Το ACS355 περιλαμβάνει πολλαπλές μακροεντολές εφαρμογών: ABB Standard (λειτουργία VFD γενικής χρήσης), Hand/Auto (τοπικός/απομακρυσμένος έλεγχος μεταγωγή), PID Control (ανάδραση διαδικασίας με ενσωματωμένο ελεγκτή PID), Έλεγχος ροπής και Sequential Control. Αυτές οι μακροεντολές διαμορφώνουν εκ των προτέρων τις παραμέτρους της μονάδας για τη συγκεκριμένη λειτουργία ελέγχου — μειώνοντας τον χρόνο έναρξης λειτουργίας από ώρες σε λεπτά για τυπικές εφαρμογές.

Τα όρια μήκους καλωδίου εξαρτώνται από τον τύπο του καλωδίου του κινητήρα, τη ρύθμιση συχνότητας μεταγωγής του ηλεκτροκινητήρα και το εάν χρησιμοποιείται αντιδραστήρας εξόδου ή φίλτρο du/dt. Για τυπικά θωρακισμένα καλώδια κινητήρα χωρίς πρόσθετο φιλτράρισμα, η ABB καθορίζει τα μέγιστα μήκη καλωδίων στο εγχειρίδιο υλικού ACS355 — συνήθως 100 μέτρα για τυπικές εφαρμογές. Τα μεγαλύτερα καλώδια ή η μεταγωγή υψηλής συχνότητας ενδέχεται να απαιτούν έναν αντιδραστήρα εξόδου για τον περιορισμό της καταπόνησης du/dt στη μόνωση του κινητήρα.
