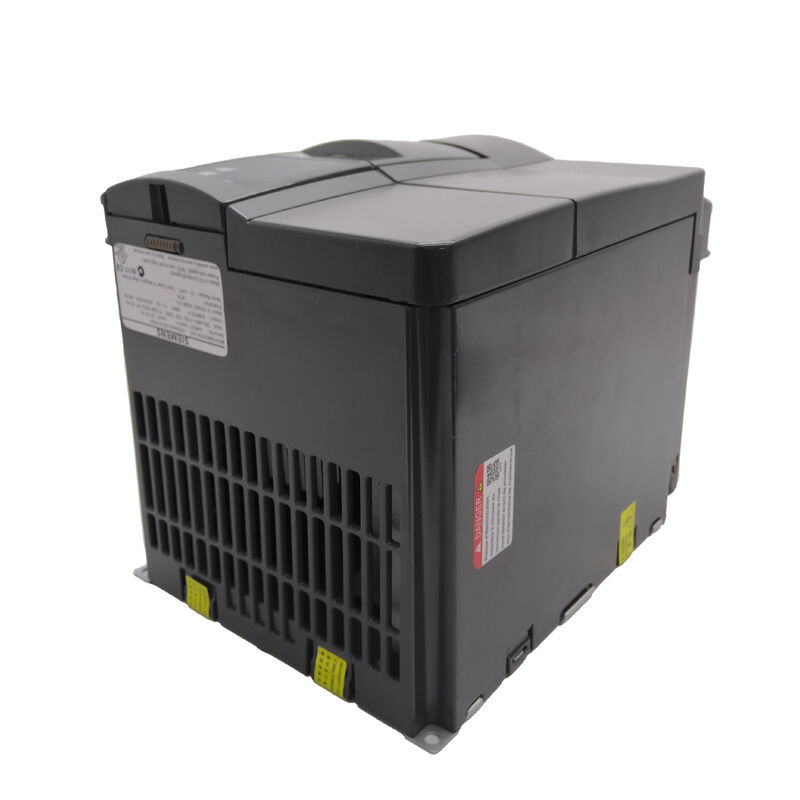

6SE6440-2UD25-5CA1 | Μετατροπέας Siemens MICROMASTER 440 — 5,5 kW / 7,5 kW / 380–480 V AC / Πλαίσιο C / Χωρίς φίλτρο / IP20

MICROMASTER 440 — VFD υψηλής απόδοσης της FANUC

Ο MICROMASTER 440 είναι ο μετατροπέας της σειράς MICROMASTER υψηλότερων προδιαγραφών της Siemens — προσφέροντας προηγμένες δυνατότητες ελέγχου κινητήρα που ξεπερνούν την απλή ρύθμιση ταχύτητας V/Hz. Το 6SE6440-2UD25-5CA1 καλύπτει δύο ονομασίες ισχύος ανάλογα με το προφίλ υπερφόρτωσης της εφαρμογής:

5,5 kW σταθερή ροπή (CT / Υψηλή υπερφόρτωση, HO):Για εφαρμογές που απαιτούν παρατεταμένη ροπή σε όλες τις ταχύτητες — μεταφορικές μηχανές, ανυψωτικά μηχανήματα, συμπιεστές και εργαλειομηχανές όπου πρέπει να υπάρχει πλήρης ροπή από χαμηλή έως υψηλή ταχύτητα χωρίς περιορισμούς υπερφόρτωσης.

Τετράγωνη ροπή 7,5 kW (LO / Αντλία ανεμιστήρα):Για ανεμιστήρες, αντλίες και φυγοκεντρικούς συμπιεστές όπου η ζήτηση ροπής μειώνεται με το τετράγωνο της ταχύτητας — επιτρέποντας στον ίδιο κινητήρα να τροφοδοτεί έναν μεγαλύτερο κινητήρα σε εφαρμογές χαμηλότερης υπερφόρτωσης.

Βασικές Προδιαγραφές

Χωρίς φίλτρο — Απαιτείται προγραμματισμός EMC

Το 6SE6440-2UD25-5CA1 παρέχεται χωρίς εσωτερικό φίλτρο EMC. Για εγκαταστάσεις που απαιτούν συμμόρφωση με τα ευρωπαϊκά πρότυπα εκπομπών EMC (EN 61800-3 Κατηγορία C1 ή C2), πρέπει να τοποθετηθεί εξωτερικό φίλτρο EMC στην είσοδο ρεύματος του ηλεκτροκινητήρα. Η Siemens προσφέρει ειδικά σχεδιασμένες επιλογές εξωτερικού φίλτρου για το FSC Frame C MM440 — επιβεβαιώστε την απαιτούμενη κατηγορία φίλτρου από την αξιολόγηση EMC της εγκατάστασης.

Σενάρια εφαρμογής

Κύριος άξονας κίνησης εργαλειομηχανών:Ένα κέντρο κατεργασίας απαιτεί έλεγχο ατράκτου μεταβλητής ταχύτητας έως 24.000 σ.α.λ. — που χρειάζεται περίπου 400 Hz έξοδο. Το 6SE6440-2UD25-5CA1 παρέχει έλεγχο ταχύτητας πλήρους εύρους με διανυσματική λειτουργία FCC για ομαλή ροπή σε όλες τις ταχύτητες του άξονα.

Μεταφορέας και μηχανή συσκευασίας:Ένας μεταφορέας γραμμής παραγωγής απαιτεί αξιόπιστο έλεγχο μεταβλητής ταχύτητας με λειτουργία διανύσματος χωρίς αισθητήρα — το 6SE6440-2UD25-5CA1 παρέχει ακριβή ρύθμιση ταχύτητας ανεξάρτητα από το μεταβαλλόμενο φορτίο προϊόντος στον ιμάντα.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ των αξιολογήσεων CT (5,5 kW) και LO (7,5 kW) στο 6SE6440-2UD25-5CA1;

CT (Σταθερή ροπή / HO) 5,5 kW: ο ηλεκτροκινητήρας μπορεί να παρέχει 150% του ονομαστικού ρεύματος για 60 δευτερόλεπτα και 200% για 3 δευτερόλεπτα — για εφαρμογές που χρειάζονται υψηλή μεταβατική ροπή. LO (Χαμηλή υπερφόρτωση / Αντλία ανεμιστήρα) 7,5 kW: μειώνει τον χώρο υπερφόρτωσης στο 110% για 60 δευτερόλεπτα και στο 140% για 3 δευτερόλεπτα, αλλά επιτρέπει τη σύνδεση μεγαλύτερου κινητήρα για φορτία ανεμιστήρα και αντλίας όπου δεν απαιτείται μεταβατική ροπή. Επιλέξτε με βάση το καθήκον υπερφόρτωσης της εφαρμογής.

Ε2: Το 6SE6440-2UD25-5CA1 περιλαμβάνει πίνακα χειριστή;

Όχι — αυτή η παραλλαγή παρέχεται χωρίς AOP (Advanced Operator Panel) ή BOP (Basic Operator Panel). Χωρίς πίνακα χειριστή, η μονάδα μπορεί να λειτουργήσει ακόμα από την λωρίδα ακροδεκτών (αναλογικές/ψηφιακές είσοδοι) ή μέσω σειριακής επικοινωνίας RS485. Για τοπική πρόσβαση και εμφάνιση παραμέτρων, ένα πλαίσιο BOP-2 ή AOP-2 πρέπει να παραγγελθεί και να τοποθετηθεί ξεχωριστά.

Ε3: Ποιο σειριακό πρωτόκολλο επικοινωνίας υποστηρίζει εγγενώς το 6SE6440-2UD25-5CA1;

Το MM440 περιλαμβάνει μια ενσωματωμένη θύρα RS485 που υποστηρίζει το πρωτόκολλο USS (Universal Serial Interface) — ένα σειριακό πρωτόκολλο Siemens για επικοινωνία μονάδας δίσκου χωρίς να απαιτείται ξεχωριστή μονάδα PROFIBUS ή άλλη προαιρετική μονάδα fieldbus. Για συνδεσιμότητα PROFIBUS DP, μια πλακέτα επικοινωνίας CBP2 μπορεί να τοποθετηθεί στην προαιρετική υποδοχή του MM440.

Ε4: Ποιες επιλογές πέδησης είναι διαθέσιμες για το 6SE6440-2UD25-5CA1;

Το MM440 δεν περιλαμβάνει ενσωματωμένη αντίσταση πέδησης, αλλά υποστηρίζει σύνδεση εξωτερικής αντίστασης πέδησης μέσω εξωτερικής αντίστασης τουλάχιστον 56 Ω — παρέχοντας δυναμική πέδηση για εφαρμογές που απαιτούν ελεγχόμενη επιβράδυνση φορτίων υψηλής αδράνειας. Για πέδηση υψηλότερης ισχύος, οι εξωτερικές μονάδες πέδησης μπορούν να συνδεθούν στη ζεύξη διαύλου DC.

Ε5: Ποια είναι τα όρια θερμοκρασίας περιβάλλοντος για το 6SE6440-2UD25-5CA1;

Το 6SE6440-2UD25-5CA1 έχει βαθμολογηθεί για θερμοκρασίες περιβάλλοντος από -10°C έως +50°C χωρίς υποβάθμιση. Η λειτουργία πάνω από +50°C απαιτεί μείωση του ρεύματος εξόδου. Επιτρέπεται η αποθήκευση από −40°C έως +70°C. Το περίβλημα IP20 απαιτεί η εγκατάσταση της μονάδας σε κατάλληλο ερμάριο ελέγχου όταν χρησιμοποιείται σε περιβάλλοντα με πρόσβαση σε αγώγιμα σωματίδια, ψεκασμό νερού ή διαβρωτικές ατμόσφαιρες.
