Mitsubishi HC-SFS502B (HCSFS502B) — Σερβοκινητήρας AC 5kW με Ηλεκτρομαγνητικό Φρένο, Σειρά MELSERVO-J2S

Αναγνώριση Προϊόντος

Κωδικός Προϊόντος: HC-SFS502B

Επίσης Αναζητείται Ως: HCSFS502B, HC-SFS-502B

Σειρά: Σειρά Mitsubishi MELSERVO HC-SFS (Γενιά J2S / J2-Super)

Τύπος Κινητήρα: Σερβοκινητήρας AC χωρίς ψήκτρες με Ηλεκτρομαγνητικό Φρένο

Κατάσταση: Καινούργιο σε Κουτί

Επισκόπηση

Ο Mitsubishi HC-SFS502B είναι ένας σερβοκινητήρας AC μεσαίας αδράνειας 5kW από την πλατφόρμα MELSERVO-J2S (J2-Super) — η γενιά που διαδέχθηκε την αρχική σειρά HC-SF και επαναπροσδιόρισε τι μπορούσε να προσφέρει η κατηγορία των 5kW όσον αφορά την ανάλυση θέσης και τη σταθερότητα σε χαμηλές ταχύτητες.

Ονομαστικής ισχύος 2.000 σ.α.λ. με συνεχή ροπή 23,9 Nm, καταλαμβάνει την κορυφή της τυπικής σειράς HC-SFS 2.000 σ.α.λ. και συνδυάζεται με ενισχυτές της κατηγορίας MR-J2S-500. Η πινακίδα αναγράφει τριφασική είσοδο AC στα 133V / 26A. Η έξοδος είναι 5kW. Το επίθημα "B" σημαίνει ότι αυτή η παραλλαγή διαθέτει ηλεκτρομαγνητικό φρένο συγκράτησης που ενεργοποιείται με ελατήριο και είναι ασφαλές σε περίπτωση βλάβης — η έκδοση που επιλέγεται όποτε ένας άξονας χωρίς τροφοδοσία δεν μπορεί να εμπιστευτεί ότι θα παραμείνει στη θέση του από μόνος του.

Αυτό που διακρίνει τον HC-SFS502B από τον προκάτοχό του HC-SF502B είναι απλό: ένας σειριακός απόλυτος κωδικοποιητής 17-bit που παρέχει 131.072 παλμούς ανά περιστροφή, σε σύγκριση με τη συσκευή 14-bit (16.384 ppr) στην παλαιότερη σειρά HC-SF. Αυτή η οκταπλάσια αύξηση της ανάλυσης όχι μόνο βελτιώνει την ακρίβεια λεπτής τοποθέτησης — επιτρέπει στον βρόχο ταχύτητας του ενισχυτή J2S να λειτουργεί με σημαντικά υψηλότερο εύρος ζώνης, το οποίο μεταφράζεται σε αισθητά πιο σφιχτό έλεγχο ταχύτητας σε χαμηλή ταχύτητα και καλύτερη απόρριψη διαταραχών κατά την κοπή.

Τεχνικές Προδιαγραφές

Η Σειρά HC-SFS — Ένα Βήμα Πάνω από την Αρχική HC-SF

Η σύμβαση ονοματολογίας της Mitsubishi είναι αρκετά ακριβής ώστε η διαφορά μεταξύ HC-SF και HC-SFS να είναι εύκολα αναγνώσιμη μόλις τη γνωρίζετε: η ονομασία SFS σηματοδοτεί την αναβάθμιση της γενιάς J2-Super. Μηχανικά, οι δύο οικογένειες μοιράζονται τις διαστάσεις φλάντζας, το μέγεθος άξονα και την αξιολόγηση IP — ένας HC-SFS502B ταιριάζει στην ίδια θέση τοποθέτησης με έναν HC-SF502B χωρίς μηχανική τροποποίηση. Αυτό που άλλαξε ήταν τα ηλεκτρονικά.

Η πλατφόρμα J2S κατασκευάστηκε γύρω από μια υψηλής απόδοσης CPU και έναν νέο κωδικοποιητή υψηλής ανάλυσης ως στάνταρ. Η απόκριση συχνότητας ταχύτητας στον ενισχυτή MR-J2S φτάνει τα 550 Hz ή υψηλότερα, περισσότερο από διπλάσια από αυτό που πέτυχε η αρχική σειρά J2. Ο απόλυτος κωδικοποιητής 17-bit στον κινητήρα HC-SFS είναι το υλικό που επιτρέπει αυτή τη βελτίωση. Με 131.072 διακριτές θέσεις ανά περιστροφή, ο εκτιμητής ταχύτητας του ενισχυτή έχει πολύ περισσότερα δεδομένα ανά μονάδα χρόνου, γεγονός που εξομαλύνει την κυμάτωση ροπής σε χαμηλή ταχύτητα και καθιστά το σύστημα πραγματικά πιο άκαμπτο έναντι των διαταραχών της διαδικασίας.

Για εφαρμογές εργαλειομηχανών όπου η σειρά HC-SF απέδιδε επαρκώς αλλά όχι λαμπρά — ιδιαίτερα σε πολύ χαμηλούς ρυθμούς τροφοδοσίας, ή σε κύκλους κοπής όπου ο άξονας πρέπει να αντιστρέφεται καθαρά χωρίς καθυστέρηση — ο HC-SFS502B κάνει πρακτική και μετρήσιμη διαφορά.

Ηλεκτρομαγνητικό Φρένο: Ενεργοποιούμενο με Ελατήριο, Ασφαλές σε Περίπτωση Βλάβης

Το φρένο συγκράτησης που είναι ενσωματωμένο στον HC-SFS502B είναι μια παθητική συσκευή ασφαλείας, όχι ένας δυναμικός αντιστάτης πέδησης. Λειτουργεί με την αρχή της απενεργοποίησης για ενεργοποίηση: 24V DC κρατούν το φρένο ανοιχτό και επιτρέπουν στον άξονα να περιστραφεί. Κόψτε την τάση και το ελατήριο κλείνει αμέσως τον δίσκο του φρένου.

Αυτό είναι πιο σημαντικό σε κάθετους άξονες. Μια στήλη Z ή μια κεφαλή πείρου σε ένα κέντρο κατεργασίας φέρει το πλήρες βάρος της διάταξης του άξονα — συνήθως ένα σημαντικό κλάσμα του τόνου σε ένα VMC μεσαίου μεγέθους. Όταν ο ενισχυτής σερβοαποσυνδέεται, η ροπή του κινητήρα πέφτει ακαριαία στο μηδέν. Χωρίς φρένο συγκράτησης, αυτό το φορτίο πέφτει. Το φρένο του HC-SFS502B σταματά αυτό από το να συμβεί κλειδώνοντας τον άξονα τη στιγμή που αφαιρείται η τάση 24V DC, ανεξάρτητα από το αν η αφαίρεση ήταν προγραμματισμένη (κανονική διακοπή λειτουργίας) ή όχι (διακοπή ρεύματος, βλάβη ενισχυτή).

Η ίδια αρχή ισχύει για οποιονδήποτε άξονα με σημαντικό μη ισορροπημένο φορτίο — στήλες παλετών σε HMC, πίσω μετρητές πρέσας, άξονες Z γάντρυ σε μηχανές πύλης και μηχανισμούς σύσφιξης που χρειάζονται να διατηρούν τη θέση κατά την επεξεργασία.

Σημείωση καλωδίωσης: Το πηνίο του φρένου είναι επαγωγικό φορτίο. Πρέπει να τοποθετηθεί ένας απορροφητής υπέρτασης στις ακροδέκτες του πηνίου του φρένου για να καταστείλει την υπέρταση κατά την απελευθέρωση και την ενεργοποίηση του φρένου. Η παράλειψη αυτού του βήματος ενέχει κίνδυνο ζημιάς στις επαφές ρελέ και στα κυκλώματα εισόδου/εξόδου του ενισχυτή με την πάροδο του χρόνου. Η έξοδος MBR (ασφάλεια ηλεκτρομαγνητικού φρένου) του ενισχυτή MR-J2S παρέχει τη σωστή χρονική στιγμή ενεργοποίησης — δρομολογείτε πάντα τον έλεγχο του φρένου μέσω αυτού του σήματος αντί να συνδέετε απευθείας από μια επαφή έκτακτης ανάγκης.

Απόλυτος Κωδικοποιητής: Τι Σημαίνει στην Πράξη

Οι απόλυτοι κωδικοποιητές θυμούνται τη θέση. Όταν μια μηχανή με κινητήρες HC-SFS502B χάνει την τροφοδοσία και στη συνέχεια την επαναφέρει, ο ενισχυτής διαβάζει την τρέχουσα απόλυτη θέση από τον κωδικοποιητή μόλις ενεργοποιηθεί ο έλεγχος. Χωρίς κύκλο ομογενοποίησης. Χωρίς αναζήτηση σημείων αναφοράς. Ο άξονας απλώς γνωρίζει πού βρίσκεται.

Ο σειριακός κωδικοποιητής 17-bit στον HC-SFS502B επιτυγχάνει αυτό με εφεδρική μπαταρία στον ενισχυτή (η κυψέλη λιθίου A6BAT που χρησιμοποιείται σε όλη την οικογένεια J2S). Η μπαταρία διατηρεί τη μνήμη θέσης του κωδικοποιητή ζωντανή κατά τη διακοπή λειτουργίας. Όσο η μπαταρία είναι σε καλή κατάσταση, η μηχανή μπορεί να συνεχίσει από μια ακριβή γνωστή θέση μετά από διακοπή ρεύματος.

Η κατάσταση της μπαταρίας πρέπει να ελέγχεται σε τακτά χρονικά διαστήματα συντήρησης. Ο ενισχυτής J2S εμφανίζει συναγερμό προειδοποίησης μπαταρίας πριν από την πλήρη εξάντληση. Αυτή η προειδοποίηση είναι η υπενθύμιση για την αντικατάσταση της μπαταρίας πριν από την επόμενη προγραμματισμένη διακοπή λειτουργίας, όχι μετά.

Πού Χρησιμοποιείται Συνήθως Αυτός ο Κινητήρας

Άξονας Z και πείρος VMC. Ο άξονας Z υψηλής χωρητικότητας σε ένα κάθετο κέντρο κατεργασίας χρειάζεται συνεχή ροπή για βαριές εργασίες φρεζαρίσματος, το φρένο για ασφαλές σβήσιμο του σερβοκινητήρα και τον απόλυτο κωδικοποιητή για να συνεχίσει μετά από οποιαδήποτε διακοπή ρεύματος χωρίς να διαταράξει τη ρύθμιση του τεμαχίου.

Άξονας W και κίνηση παλέτας HMC. Τα οριζόντια κέντρα κατεργασίας χρησιμοποιούν τον άξονα W για τη ρύθμιση του βάθους της κεφαλής φρεζαρίσματος και τους μεταφορείς παλετών για τη μεταφορά τεμαχίων. Και τα δύο απαιτούν συνδυασμό υψηλής ροπής, συγκράτησης φρένου και αξιόπιστης απόλυτης θέσης κατά τις αλλαγές βάρδιας.

Ευρετηρίαση περιστροφικού πυργίσκου τόρνου CNC. Μεγάλα κέντρα περιστροφής με περιστροφικούς πυργίσκους που κινούνται από σερβοκινητήρα επωφελούνται από την ισχύ 5kW για γρήγορους κύκλους ευρετηρίασης, και το φρένο συγκρατεί σταθερά τον πυργίσκο σε κάθε θέση ευρετηρίασης ενώ ενεργοποιείται ο μηχανισμός σύσφιξης.

Συστήματα μεταφοράς και αλλαγής παλέτας. Γραμμές μεταφοράς πολλαπλών σταθμών που μετακινούν βαριά εξαρτήματα χρησιμοποιούν σερβοκινητήρες σε αυτή την κατηγορία ισχύος για τον συνδυασμό ταχύτητας και ικανότητας φόρτισης. Μεταξύ των σταθμών, το φρένο συγκρατεί τη θέση ευρετηρίασης της παλέτας ενώ πραγματοποιείται η τοποθέτηση ή η επεξεργασία.

Συστήματα χειρισμού και γάντρυ μεγάλου μεγέθους. Συστήματα φόρτωσης τύπου γάντρυ με σημαντικό ύψος Z και βαριά τελικά εξαρτήματα χρησιμοποιούν κινητήρες με φρένο σε κάθετους άξονες για τους ίδιους λόγους ασφαλούς συγκράτησης όπως οι στήλες Z των εργαλειομηχανών.

Σειρά HC-SFS — Αναφορά Οικογένειας 2000 σ.α.λ.

Όλα τα μοντέλα σε αυτόν τον πίνακα μοιράζονται την είσοδο κλάσης 200V AC, την ονομαστική ταχύτητα 2.000 σ.α.λ., τον σειριακό απόλυτο κωδικοποιητή 17-bit (131.072 ppr), την προστασία IP65, τον άξονα με στεγανωτικό λαδιού και τη διαμόρφωση ευθύ άξονα. Τα μοντέλα 352 και 502 χρησιμοποιούν το μεγαλύτερο πλαίσιο φλάντζας 176 × 176 mm.

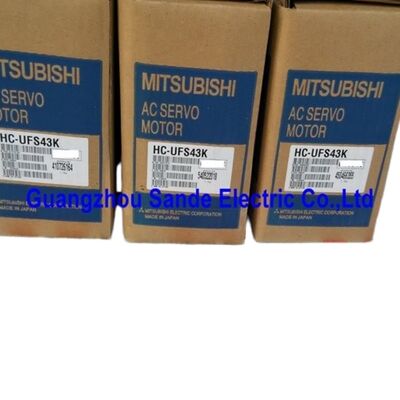

Καινούργιο σε Κουτί: Τι Εγγυάται Πραγματικά Αυτή η Κατάσταση

Ένας σερβοκινητήρας Mitsubishi σφραγισμένος από το εργοστάσιο δεν έχει ποτέ συνδεθεί, τοποθετηθεί ή τροφοδοτηθεί. Φτάνει στην αρχική συσκευασία της Mitsubishi — εσωτερικό αφρώδες στήριγμα, χαρτοκιβώτιο, προστατευτικά καλύμματα άξονα και συνδετήρων άθικτα. Κάθε προδιαγραφή που αναφέρεται παραπάνω ισχύει ακριβώς όπως κατασκευάστηκε. Δεν υπάρχει συσσωρευμένος χρόνος λειτουργίας, ιστορικό θερμότητας ή τάση εγκατάστασης σε κανένα ρουλεμάν, διεπαφή σύζευξης ή συνδετήρα.

Για τους κατασκευαστές μηχανών που προμηθεύονται εξαρτήματα για νέες κατασκευές, ή για τμήματα συντήρησης που δημιουργούν στρατηγικό απόθεμα ανταλλακτικών, η κατάσταση καινούργιου σε κουτί είναι η μόνη που παρέχει μια πραγματική αντικατάσταση ενός εργοστασιακού κινητήρα χωρίς άγνωστους παράγοντες. Ανακατασκευασμένοι ή επισκευασμένοι κινητήρες μπορεί να έχουν αντικατασταθέντα ρουλεμάν, επανατοποθετημένες μονάδες κωδικοποιητή ή επανατυλιγμένους στάτορες — κανένα από τα οποία δεν είναι ορατό χωρίς αποσυναρμολόγηση. Το καινούργιο σε κουτί δεν έχει καμία από αυτές τις μεταβλητές.

Για αποθήκευση: κινητήρες που αποθηκεύονται σε δροσερές, ξηρές συνθήκες χωρίς κραδασμούς διατηρούν πλήρεις προδιαγραφές για πολλά χρόνια. Εάν η αποθήκευση υπερβαίνει τα πέντε χρόνια, συνιστάται η περιοδική αργή περιστροφή του άξονα για την αναδιανομή του γράσου των ρουλεμάν πριν από την εγκατάσταση.

Συχνές Ερωτήσεις

Ε1: Ποιοι σερβοενισχυτές είναι συμβατοί με τον HC-SFS502B;

Ο HC-SFS502B απαιτεί έναν ενισχυτή της κατηγορίας MR-J2S-500. Τα συμβατά μοντέλα περιλαμβάνουν τον MR-J2S-500A (γενικής χρήσης διεπαφή παλμού/αναλογική), τον MR-J2S-500B (διεπαφή διαύλου SSCNET), τον MR-J2S-500CP (ενσωματωμένη λειτουργία τοποθέτησης) και τον MR-J2S-500CL (διεπαφή CC-Link). Δεν είναι συμβατός με ενισχυτές MR-J2 (πρώτης γενιάς), οι οποίοι χρησιμοποιούν διαφορετικό πρωτόκολλο κωδικοποιητή, ούτε με ενισχυτές σειράς MR-J3 ή MR-J4 χωρίς κιτ μετατροπής.

Ε2: Ποια είναι η βασική διαφορά μεταξύ του HC-SFS502B και του HC-SF502B;

Και οι δύο κινητήρες είναι μηχανικά εναλλάξιμοι στην φλάντζα τοποθέτησης και στον άξονα. Η κρίσιμη διαφορά είναι ο κωδικοποιητής: ο HC-SFS502B χρησιμοποιεί έναν απόλυτο κωδικοποιητή 17-bit (131.072 ppr), ενώ ο παλαιότερος HC-SF502B χρησιμοποιεί κωδικοποιητή 14-bit (16.384 ppr). Η υψηλότερη ανάλυση επιτρέπει τον ταχύτερο βρόχο ταχύτητας του ενισχυτή MR-J2S και βελτιώνει την ομαλότητα σε χαμηλή ταχύτητα και την ακρίβεια τοποθέτησης. Ο HC-SFS502B απαιτεί επίσης ενισχυτή σειράς J2S. Ο HC-SF502B συνδυάζεται με ενισχυτές J2 ή J2S.

Ε3: Πώς πρέπει να ελέγχεται το ηλεκτρομαγνητικό φρένο στο κύκλωμα της μηχανής;

Χρησιμοποιήστε την έξοδο MBR (ασφάλεια φρένου) του σερβοενισχυτή για να ελέγξετε το ρελέ του φρένου — αυτό διασφαλίζει ότι το φρένο ενεργοποιείται μόνο αφού ο κινητήρας έχει επιβραδύνει μέχρι να σταματήσει, αποτρέποντας την πρόκληση φορτίου στον δίσκο του φρένου. Το πηνίο του φρένου λειτουργεί στα 24V DC. Τοποθετήστε έναν απορροφητή υπέρτασης απευθείας στις ακροδέκτες του πηνίου για να καταστείλετε τις επαγωγικές υπέρτασεις τάσης. Ποτέ μην συνδέετε το φρένο απευθείας από μια επαφή έκτακτης ανάγκης χωρίς την ασφάλεια MBR στη διαδρομή του σήματος.

Ε4: Ο απόλυτος κωδικοποιητής 17-bit απαιτεί μπαταρία και ποια μπαταρία χρησιμοποιείται;

Ναι. Ο σειριακός απόλυτος κωδικοποιητής απαιτεί εφεδρική μπαταρία για να διατηρήσει τα δεδομένα θέσης κατά τη διακοπή λειτουργίας. Η τυπική μπαταρία είναι η κυψέλη λιθίου Mitsubishi A6BAT, η οποία εγκαθίσταται στον σερβοενισχυτή MR-J2S (όχι στο σώμα του κινητήρα). Η διάρκεια ζωής της μπαταρίας είναι συνήθως αρκετά χρόνια υπό κανονική χρήση. Ο ενισχυτής θα εμφανίσει έναν συναγερμό προειδοποίησης χαμηλής μπαταρίας πριν από την εξάντλησή της. Αντικαταστήστε την μπαταρία κατά τη διάρκεια ενός προγραμματισμένου παραθύρου συντήρησης όταν εμφανιστεί η προειδοποίηση — μην περιμένετε μέχρι ο συναγερμός να προκαλέσει απρογραμμάτιστη διακοπή λειτουργίας.

Ε5: Μπορεί ο HC-SFS502B να χρησιμοποιηθεί για να αντικαταστήσει έναν HC-SF502B σε μια υπάρχουσα μηχανή χωρίς άλλες αλλαγές;

Οι διαστάσεις τοποθέτησης είναι συμβατές, αλλά η διεπαφή κωδικοποιητή είναι διαφορετική. Ο HC-SFS502B δεν μπορεί να χρησιμοποιηθεί ως άμεση αντικατάσταση για έναν HC-SF502B σε μια μηχανή που λειτουργεί με αρχικούς ενισχυτές MR-J2 — ο ενισχυτής J2 δεν μπορεί να διαβάσει τον σειριακό κωδικοποιητή 17-bit του κινητήρα J2S. Η αντικατάσταση θα απαιτούσε την ταυτόχρονη αλλαγή του ενισχυτή σε σειρά MR-J2S-500. Εάν η μηχανή ήδη λειτουργεί με ενισχυτές MR-J2S, η αλλαγή είναι απλή. Επιβεβαιώστε τις ρυθμίσεις παραμέτρων μέσω του MR Configurator πριν επαναφέρετε τον άξονα σε παραγωγή.
