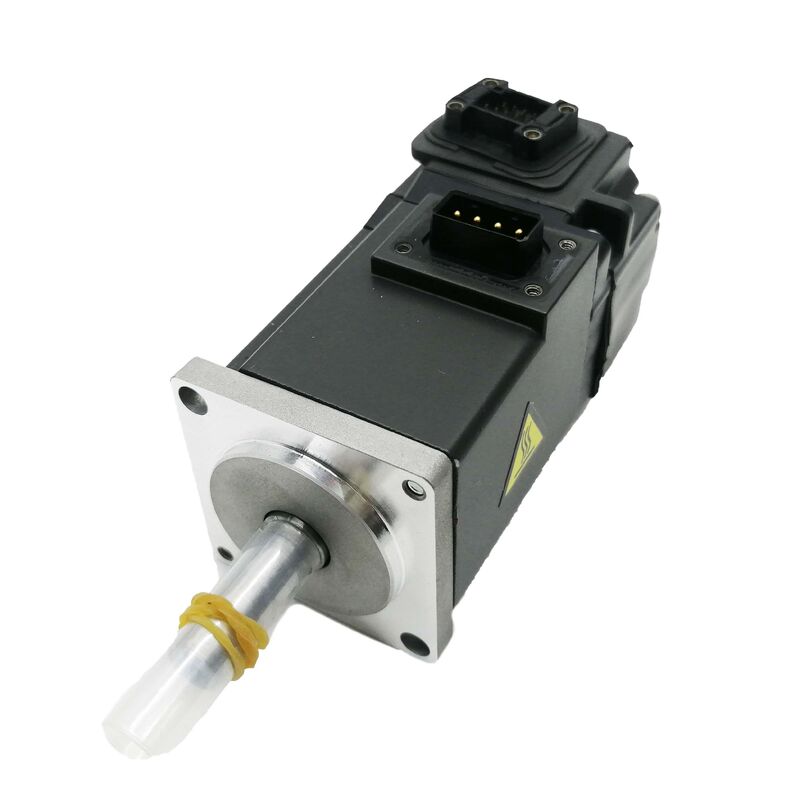

Σερβοκινητήρας AC Mitsubishi HG-KR73J — 750W | 3.000 σ.α.λ. | Απόλυτος Κωδικοποιητής 22-bit | Τσιμούχα Λαδιού | IP65 | MELSERVO J4

Όταν ένας άξονας σερβοκινητήρα χρειάζεται να περιστρέφεται γρήγορα, να διατηρεί τη θέση του με ακρίβεια και να επιβιώνει μέσα σε ένα περίβλημα εργαλειομηχανής χωρίς επιπλέον μέτρα προστασίας, η λίστα είναι σύντομη. Ο Mitsubishi HG-KR73J τα καλύπτει όλα: Έξοδος χαμηλής αδράνειας 750W, ένας απόλυτος κωδικοποιητής 22-bit που αναλύει 4.194.304 θέσεις ανά περιστροφή, μια εργοστασιακά τοποθετημένη τσιμούχα λαδιού, και ένα περίβλημα IP65 — όλα σε σώμα 80x80mm από την τρέχουσα γενιά πλατφόρμας MELSERVO J4 της Mitsubishi. Αυτός είναι ένας λειτουργικός σερβοκινητήρας για λειτουργικές μηχανές, όχι ένα διακοσμητικό αντικείμενο.

Τεχνικές Προδιαγραφές

Κωδικοποιητής 22-bit: Ο Αριθμός που Οδηγεί τη Διαφορά Απόδοσης

Ο κωδικοποιητής του HG-KR73J είναι αυτό που κάνει αυτόν τον κινητήρα να ξεχωρίζει από τους προκατόχους της γενιάς J2S. Ο παλαιότερος HC-MFS73 διέθετε έναν απόλυτο κωδικοποιητή 17-bit στα 131.072 ppr. Ο HG-KR73J διαθέτει έναν απόλυτο κωδικοποιητή 22-bit στα 4.194.304 ppr — δηλαδή 32 φορές μεγαλύτερη ανάλυση θέσης ανά περιστροφή άξονα από το ίδιο φυσικό μέγεθος πλαισίου.

Συγκεκριμένα: στις 3.000 σ.α.λ., ο κωδικοποιητής παρέχει περίπου 209 εκατομμύρια ενημερώσεις θέσης ανά λεπτό στον ενισχυτή σερβοκινητήρα. Ο βρόχος ελέγχου του ενισχυτή MR-J4 χρησιμοποιεί αυτήν την πυκνότητα ανάδρασης για να καταστείλει την κυμάτωση της ταχύτητας, να μειώσει το σφάλμα παρακολούθησης και να διατηρήσει την ακρίβεια θέσης σε όλο το εύρος ταχύτητας. Το αποτέλεσμα φαίνεται στην ποιότητα επιφάνειας στα κατεργασμένα μέρη, στην ποιότητα ραφής στις συγκολλημένες συναρμολογήσεις και στην επαναληψιμότητα στις λειτουργίες pick-and-place που εκτελούν χιλιάδες κύκλους ανά βάρδια.

Ως απόλυτος, ο κωδικοποιητής διατηρεί πλήρη δεδομένα θέσης πολλαπλών στροφών κατά τη διάρκεια κύκλων απενεργοποίησης — εφόσον η μπαταρία MR-BAT6V1SET είναι εγκατεστημένη στον ενισχυτή. Δεν απαιτείται ακολουθία ομογενοποίησης κατά την εκκίνηση. Το μηχάνημα βρίσκεται στη θέση του αμέσως μόλις ενεργοποιηθεί.

Τσιμούχα Λαδιού και IP65 — Προδιαγραφές για το Περιβάλλον, Όχι για την Έκθεση

Το επίθημα J στο HG-KR73J υποδηλώνει την εργοστασιακά τοποθετημένη τσιμούχα λαδιού στο άνοιγμα του άξονα από την πλευρά της κίνησης. Το βασικό HG-KR73 (χωρίς J) παραδίδεται χωρίς αυτήν. Η τσιμούχα λαδιού κλείνει την κύρια διαδρομή εισόδου στην κοιλότητα του ρουλεμάν και στο περίβλημα του κωδικοποιητή — το κενό μέσω του οποίου θα μπορούσαν να εισχωρήσουν με τον καιρό υγρά κοπής, ομίχλη λίπανσης και μεταλλικά σωματίδια.

Σε συνδυασμό με το περίβλημα με βαθμό προστασίας IP65 — πλήρης αποκλεισμός σκόνης, αντοχή σε κατευθυνόμενα πίδακες νερού — αυτός ο κινητήρας είναι κατάλληλος για άμεση εγκατάσταση σε εργαλειομηχανές CNC, τριβεία επιφανειών και αυτοματοποιημένο εξοπλισμό παραγωγής χωρίς επιπλέον προστατευτικό περίβλημα. Η προδιαγραφή IP65 + τσιμούχα λαδιού είναι ο τυπικός συνδυασμός που τεκμηριώνει η Mitsubishi για περιβάλλοντα εργαλειομηχανών, και ο λόγος για τον οποίο η παραλλαγή J πρέπει να επιλέγεται για οποιαδήποτε εγκατάσταση όπου υπάρχουν ψυκτικά ή υγρά διεργασίας κοντά στη θέση τοποθέτησης του κινητήρα.

Για περιβάλλοντα καθαρού χώρου ή ξηρής αυτοματοποίησης όπου δεν απαιτείται στεγανοποίηση άξονα, το βασικό HG-KR73 είναι η ελαφρύτερη, πιο οικονομική επιλογή.

Δυναμική Χαμηλής Αδράνειας: Ρυθμός Ισχύος 45,2 kW/s

Ο ρυθμός ισχύος — τετράγωνο ονομαστικής ροπής διαιρεμένο με την αδράνεια του κινητήρα — είναι ο μοναδικός αριθμός που περιγράφει καλύτερα πόσο επιθετικά μπορεί να επιταχύνει ένας κινητήρας. Το HG-KR73J παρέχει έναν ρυθμό ισχύος 45,2 kW/s. Για έναν κινητήρα 750W σε πλαίσιο 80mm, αυτή η τιμή αντικατοπτρίζει το θεμελιώδες πλεονέκτημα του σχεδιασμού χαμηλής αδράνειας HG-KR: έναν ρότορα κατασκευασμένο για γρήγορη αλλαγή ταχύτητας, όχι απλώς για διατήρησή της.

Τι σημαίνει αυτό λειτουργικά: ο κινητήρας φτάνει τις 3.000 σ.α.λ. από στάση σε μικρότερο χρονικό διάστημα, ολοκληρώνει κινήσεις τοποθέτησης με μικρότερες περιόδους αναμονής στην ταχύτητα και ανακάμπτει ταχύτερα από διαταραχές φορτίου. Σε αυτοματοποίηση υψηλού κύκλου — άξονες ρομπότ, άξονες pick-and-place, μηχανισμοί τροφοδοσίας, περιστρεφόμενοι πίνακες — αυτά τα κλάσματα του δευτερολέπτου ανά κύκλο συσσωρεύονται σε μια βάρδια παραγωγής σε μετρήσιμη διαφορά απόδοσης.

Η συνιστώμενη αναλογία αδράνειας φορτίου προς κινητήρα για το HG-KR73J είναι έως και 17 φορές την αδράνεια του ίδιου του κινητήρα. Οι λειτουργίες προσαρμοστικής ρύθμισης του ενισχυτή MR-J4 μπορούν να διαχειριστούν φορτία εντός αυτού του εύρους χωρίς χειροκίνητη παρέμβαση κέρδους — ο ενισχυτής αναγνωρίζει αυτόματα τα χαρακτηριστικά του φορτίου κατά την εκκίνηση και προσαρμόζει τις παραμέτρους ανάλογα.

Ενσωμάτωση στην Πλατφόρμα MELSERVO J4

Το HG-KR73J είναι ένας κινητήρας MELSERVO J4 τρέχουσας παραγωγής, που συνδυάζεται με τους σερβοενισχυτές MR-J4-70A, MR-J4-70B ή MR-J4-70GF.

MR-J4-70A χειρίζεται αναλογικές εισόδους τάσης και παλμικών αλληλουχιών — η τυπική διεπαφή για PLC, αυτόνομα συστήματα CNC και κάρτες κίνησης που εξάγουν σήματα παλμού/κατεύθυνσης ή CW/CCW.

MR-J4-70B συνδέεται στο οπτικό δίκτυο SSCNETIII/H της Mitsubishi, όπου πολλαπλοί άξονες συγχρονίζονται μέσω επικοινωνίας οπτικών ινών υψηλής ταχύτητας με κύκλους επικοινωνίας έως και 0,222 ms. Μηχανές πολλαπλών αξόνων με αυστηρές απαιτήσεις συγχρονισμού — συστήματα γάντζου, ηλεκτρονική μετάδοση κίνησης, συντονισμένοι άξονες ρομπότ — είναι ο φυσικός τομέας της παραλλαγής B.

MR-J4-70GF υποστηρίζει το δίκτυο CC-Link IE Field για ενσωμάτωση στο δίκτυο εργοστασίου.

Και οι τρεις ενισχυτές μοιράζονται το σύνολο χαρακτηριστικών του MR-J4: αυτόματη ρύθμιση σε πραγματικό χρόνο, προσαρμοστική καταστολή δονήσεων, ρύθμιση με ένα άγγιγμα και πλήρη πρόσβαση στις παραμέτρους μέσω του λογισμικού MR Configurator2. Το καλώδιο του κωδικοποιητή για το HG-KR73J χρησιμοποιεί τη σειρά MR-J3ENCBL της Mitsubishi (τύπου A1 ή A2 ανάλογα με την κατεύθυνση εξόδου του καλωδίου) — η ίδια οικογένεια καλωδίων που χρησιμοποιείται σε όλες τις σειρές κινητήρων HG-KR και HG-MR, γεγονός που απλοποιεί τη διαχείριση ανταλλακτικών σε συστήματα πολλαπλών αξόνων.

Πού Εγκαθίσταται το HG-KR73J

Το προφίλ χαμηλής αδράνειας 750W σε μέγεθος πλαισίου 80mm βρίσκεται σε μια συγκεκριμένη και καλά καλυμμένη ζώνη εφαρμογών:

Βοηθητικοί άξονες κέντρων κατεργασίας CNC — μονάδες γεμιστήρα εργαλείων, αυτόματοι εναλλάκτες παλετών, περιστρεφόμενες μονάδες τέταρτου άξονα και μονάδες μεταφοράς ροκανιδιών σε μικρά έως μεσαία κέντρα κατεργασίας μοιράζονται το ίδιο γενικό παράθυρο προδιαγραφών που καλύπτει αυτός ο κινητήρας.

Άξονες ρομπότ βιομηχανικής χρήσης — άξονες καρπού και αγκώνα σε ρομπότ 6 αξόνων στην κατηγορία ωφέλιμου φορτίου 5-10 kg όπου οι γρήγοροι, ελαφριοί, πυκνοί σε ροπή ενεργοποιητές είναι η απαιτούμενη προδιαγραφή.

Αυτοματοποίηση ηλεκτρονικών συναρμολογήσεων — μονάδες χειρισμού PCB, τοποθέτησης εξαρτημάτων και άξονες διανομής όπου η ανάλυση του κωδικοποιητή 22-bit και η γρήγορη απόκριση χαμηλής αδράνειας υποστηρίζουν άμεσα την ακρίβεια τοποθέτησης και την απόδοση.

Εξοπλισμός συσκευασίας και επισήμανσης — μονάδες τροφοδοσίας φιλμ, εφαρμογής ετικετών και σφράγισης όπου η ταχύτητα κύκλου και η επαναληψιμότητα θέσης σε εκατομμύρια κύκλους καθορίζουν την αξία του μηχανήματος.

Συστήματα ευθυγράμμισης μεταφορέων και περιστροφικής μεταφοράς — περιστρεφόμενοι πίνακες με σερβοκινητήρα και άξονες τοποθέτησης μεταφορέων όπου ο συνδυασμός γρήγορης σταθεροποίησης και εκκίνησης με απόλυτο κωδικοποιητή είναι λειτουργικά χρήσιμος.

Επισκόπηση Παραλλαγών HG-KR73

Ο κινητήρας HG-KR73 διατίθεται σε τέσσερις μηχανικές διαμορφώσεις, όλες μοιράζονται την πλατφόρμα 750W, 22-bit, 2,4Nm, 3.000rpm, IP65, 80x80mm:

Το HG-KR73J είναι η σωστή επιλογή για περιβάλλοντα με παρουσία ψυκτικού υγρού χωρίς απαιτήσεις συγκράτησης άξονα. Για κάθετους άξονες ή εγκαταστάσεις με φορτίο βαρύτητας που απαιτούν συγκράτηση κατά την απενεργοποίηση, η κατάλληλη παραλλαγή είναι το HG-KR73BJ (τσιμούχα λαδιού + φρένο).

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του HG-KR73 και του HG-KR73J;

Η μόνη μηχανική διαφορά είναι η τσιμούχα λαδιού στο άκρο του άξονα κίνησης. Το HG-KR73J την περιλαμβάνει ως στάνταρ. το HG-KR73 όχι. Όλες οι προδιαγραφές απόδοσης — ισχύς, ροπή, ταχύτητα, κωδικοποιητής, βαθμός προστασίας IP, μέγεθος φλάντζας — είναι πανομοιότυπες. Επιλέξτε την παραλλαγή J για οποιαδήποτε εγκατάσταση σε περίβλημα εργαλειομηχανής, κοντά σε ψυκτικό υγρό ή σε οποιοδήποτε περιβάλλον όπου υπάρχουν υγρά ή ομίχλη λίπανσης γύρω από την περιοχή τοποθέτησης του κινητήρα.

Ε2: Ποιος σερβοενισχυτής συνδυάζεται με το HG-KR73J;

Το HG-KR73J είναι συμβατό με τους MR-J4-70A (διεπαφή παλμικής αλληλουχίας/αναλογική), MR-J4-70B (δίκτυο οπτικών ινών SSCNETIII/H) και MR-J4-70GF (δίκτυο CC-Link IE Field). Όλοι είναι ενισχυτές MR-J4 κλάσης 750W. Η σωστή επιλογή εξαρτάται από τη διεπαφή εντολών του κεντρικού ελεγκτή που χρησιμοποιείται. Το καλώδιο του κωδικοποιητή είναι της σειράς MR-J3ENCBL (τύπου Α1 για έξοδο από το άκρο του άξονα, τύπου Α2 για έξοδο από την αντίθετη πλευρά).

Ε3: Απαιτεί ο κωδικοποιητής 22-bit μπαταρία, και ποια μπαταρία χρησιμοποιείται;

Ναι — ο μετρητής απόλυτης θέσης πολλαπλών στροφών απαιτεί μπαταρία λιθίου για διατήρηση δεδομένων κατά την απενεργοποίηση. Η Mitsubishi καθορίζει τη μονάδα μπαταρίας MR-BAT6V1SET, η οποία εγκαθίσταται στη θήκη μπαταρίας του σερβοενισχυτή (όχι στον κινητήρα). Χωρίς τη μπαταρία, τα δεδομένα θέσης χάνονται κατά την απενεργοποίηση και απαιτείται ομογενοποίηση κατά την επόμενη εκκίνηση. Η αντικατάσταση της μπαταρίας είναι μια τυπική εργασία συντήρησης. Το διάστημα ποικίλλει ανάλογα με τη θερμοκρασία περιβάλλοντος και τη συχνότητα κύκλων τροφοδοσίας.

Ε4: Ποια είναι η επιτρεπόμενη αναλογία αδράνειας φορτίου για το HG-KR73J;

Η Mitsubishi καθορίζει μια συνιστώμενη αναλογία φορτίου προς αδράνεια κινητήρα 17 φορές ή λιγότερο για το HG-KR73J (αδράνεια ρότορα 1,26 × 10⁻⁴ kg·m²). Η αυτόματη ρύθμιση σε πραγματικό χρόνο του ενισχυτή MR-J4 προσαρμόζει αυτόματα τις ρυθμίσεις κέρδους στο συνδεδεμένο φορτίο κατά την εκκίνηση. Η υπέρβαση της συνιστώμενης αναλογίας είναι δυνατή, αλλά συνήθως απαιτεί προσεκτική χειροκίνητη ρύθμιση κέρδους και μπορεί να επηρεάσει το εύρος ζώνης απόκρισης του σερβοκινητήρα.

Ε5: Πώς συγκρίνεται το HG-KR73J με το HC-MFS73 από την παλαιότερη γενιά J2S;

Το HG-KR73J (MELSERVO J4) είναι ο λειτουργικός διάδοχος του HC-MFS73 (MELSERVO J2S) στην κατηγορία 750W χαμηλής αδράνειας 80mm. Οι κύριες αναβαθμίσεις είναι ο κωδικοποιητής — 22-bit / 4.194.304 ppr έναντι 17-bit / 131.072 ppr του HC-MFS73 — και η πλατφόρμα ενισχυτή MR-J4, η οποία προσθέτει επικοινωνία οπτικών ινών SSCNETIII/H, ταχύτερο εύρος ζώνης βρόχου ελέγχου και βελτιωμένη αυτόματη ρύθμιση. Οι δύο γενιές χρησιμοποιούν διαφορετικούς ενισχυτές και διαφορετικά καλώδια κωδικοποιητή και δεν είναι εναλλάξιμες χωρίς επανακαλωδίωση και αντικατάσταση ενισχυτή.
