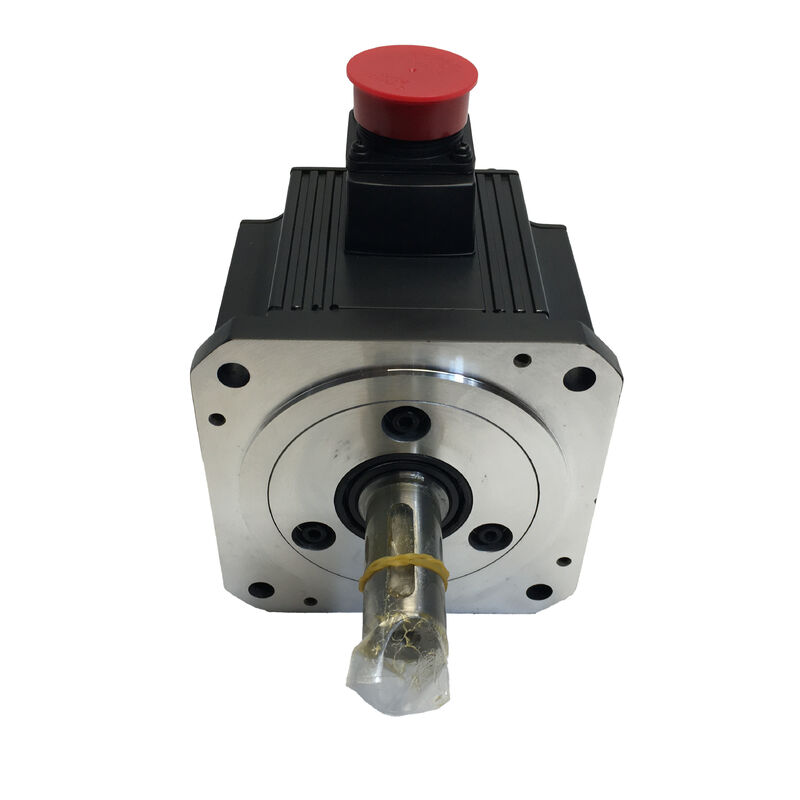

Κινητήρας AC Servo Mitsubishi HC-SFS52BG1H — 500W | 2.000 σ.α.λ. | Ηλεκτρομαγνητικό Φρένο | Γεωτρόχας Υψηλής Ακρίβειας G1H | Απόλυτος Κωδικοποιητής 17-bit | MELSERVO J2S

Ορισμένα προβλήματα ελέγχου κίνησης δεν επιλύονται με έναν γρήγορο, ελαφρύ κινητήρα servo. Απαιτούν συνεχή ροπή σε μειωμένη ταχύτητα εξόδου, αξιόπιστη μηχανική συγκράτηση σε στάση και ακρίβεια τοποθέτησης που αντέχει δεκάδες εκατομμύρια κύκλους λειτουργίας χωρίς υποβάθμιση. Ο Mitsubishi HC-SFS52BG1H έχει σχεδιαστεί ακριβώς για αυτήν την κατηγορία: ένας κινητήρας μεσαίας αδράνειας 500W από τη σειρά HC-SFS, εφοδιασμένος με εργοστασιακά εγκατεστημένο ηλεκτρομαγνητικό φρένο και έναν γεωτρόχα υψηλής ακρίβειας G1H — τρία εξαρτήματα ενσωματωμένα στο εργοστάσιο σε μία ενιαία, διαστασιακά καθορισμένη μονάδα έτοιμη για άμεση εγκατάσταση στο μηχάνημα.

Τεχνικές Προδιαγραφές

Τρία Ενσωματωμένα Συστήματα, Ένας Κωδικός Μέρους

Υπάρχει ένας πρακτικός λόγος για τον οποίο οι μηχανικοί επιλέγουν μια συναρμολόγηση όπως η HC-SFS52BG1H αντί να προμηθεύονται τα εξαρτήματά της ξεχωριστά. Κάθε διεπαφή μεταξύ συστημάτων — άξονας κινητήρα προς είσοδο κιβωτίου ταχυτήτων, περίβλημα κιβωτίου ταχυτήτων προς πλαίσιο μηχανής, φρένο προς σώμα κινητήρα — είναι μια ευκαιρία για αστοχία ευθυγράμμισης, σφάλμα συναρμολόγησης ή συσσώρευση διαστάσεων. Η Mitsubishi συναρμολογεί και δοκιμάζει εργοστασιακά αυτόν τον συνδυασμό ως μονάδα, εξαλείφοντας αυτές τις μεταβλητές.

Τι περιλαμβάνει η συναρμολόγηση:

Ο κινητήρας HC-SFS52 παρέχει τον πυρήνα της μονάδας servo: 500W στις 2.000 σ.α.λ. μέσω μιας πλατφόρμας μεσαίας αδράνειας 130×130mm με απόλυτο κωδικοποιητή 17-bit και το στεγανωτικό λαδιού που διατηρεί την κοιλότητα του ρουλεμάν σφραγισμένη έναντι ρύπων σε βιομηχανικά περιβάλλοντα. Ο σχεδιασμός μεσαίας αδράνειας δίνει σε αυτόν τον κινητήρα ευρύτερη συμβατότητα φορτίου από παραλλαγές χαμηλής αδράνειας — διαχειρίζεται υψηλότερη αδράνεια ανακλώμενου φορτίου χωρίς να απαιτείται αυστηρή ρύθμιση κέρδους για τη διατήρηση της σταθερότητας του servo.

Το ηλεκτρομαγνητικό φρένο B κλειδώνει μηχανικά την έξοδο όταν η τροφοδοσία 24V DC απενεργοποιείται. Η ενεργοποίηση με ελατήριο σημαίνει ότι ο άξονας διατηρεί τη θέση του σε οποιαδήποτε διακοπή ρεύματος — προγραμματισμένη ή απρογραμμάτιστη. Το φρένο είναι μια στατική συσκευή συγκράτησης, διαστασιολογημένη με τη ροπή εξόδου του κινητήρα, όχι ένα στοιχείο δυναμικής πέδησης· ενεργοποιείται αφού ο άξονας επιβραδύνει μέχρι να σταματήσει.

Ο γεωτρόχας υψηλής ακρίβειας G1H λαμβάνει την ταχύτητα περιστροφής του ρότορα των 2.000 σ.α.λ. του κινητήρα και τη μειώνει στην ταχύτητα εξόδου που απαιτείται από την εφαρμογή, πολλαπλασιάζοντας τη ροπή με την αναλογία μετάδοσης στη διαδικασία. Η διάκριση μεταξύ G1H και G1 είναι σημαντική: το G1H είναι η ονομασία του παραλλαγή υψηλής ακρίβειας της Mitsubishi, που χαρακτηρίζεται από αυστηρότερο έλεγχο του ρελαντί σε σύγκριση με τον τυπικό γενικό βιομηχανικό τύπο G1. Όπου η επαναληψιμότητα τοποθέτησης έχει σημασία — ακρίβεια ευρετηρίασης περιστροφικού τραπεζιού, γωνία εργαλείου, θέση συγκράτησης τεμαχίου — αυτή η διαφορά στο ρελαντί εμφανίζεται άμεσα στην ποιότητα του τεμαχίου.

G1H: Τι προσφέρει η "Υψηλή Ακρίβεια" στην Έξοδο

Το ρελαντί του γεωτρόχα είναι η γωνιακή νεκρή ζώνη στον άξονα εξόδου — το εύρος περιστροφής εξόδου που συμβαίνει χωρίς αντίστοιχη περιστροφή εισόδου, λόγω των κενών στα δόντια των γραναζιών. Σε έναν τυπικό γεωτρόχα γενικής χρήσης, αυτή η τιμή είναι αποδεκτή για εφαρμογές όπου επιτρέπεται κάποια ανοχή τοποθέτησης. Σε γεωτρόχες υψηλής ακρίβειας, η συσσώρευση ανοχών σφίγγεται σκόπιμα, μειώνοντας το ρελαντί σε μια τιμή που επεκτείνει άμεσα την αποτελεσματική ακρίβεια τοποθέτησης του συστήματος servo στον άξονα εξόδου του κιβωτίου ταχυτήτων.

Για την HC-SFS52BG1H, η ονομασία G1H σημαίνει ότι η ανάλυση του κωδικοποιητή 17-bit του συστήματος — 131.072 μετρήσεις θέσης ανά περιστροφή κινητήρα — δεν υπονομεύεται από το ρελαντί του γεωτρόχα στην έξοδο. Η γωνιακή θέση που εντέλλεται από τον ενισχυτή servo είναι η γωνιακή θέση που παραδίδεται στον άξονα εξόδου, εντός των αυστηρών ορίων ρελαντί που διατηρεί το G1H καθ' όλη τη διάρκεια ζωής του.

Οι διαθέσιμες αναλογίες μετάδοσης για τον γεωτρόχα G1H στην πλατφόρμα HC-SFS52 κυμαίνονται από 1/5 έως 1/25, συμπεριλαμβανομένων των 1/5, 1/9, 1/12, 1/15, 1/20 και 1/25. Κατά την παραγγελία ή την αντικατάσταση αυτής της μονάδας, επιβεβαιώστε την αναλογία μετάδοσης από την πινακίδα του αρχικού εξοπλισμού ή την τεχνική τεκμηρίωση — η αναλογία είναι μέρος της συγκεκριμένης διαμόρφωσης της συναρμολόγησης και πρέπει να ταιριάζει με την αρχική για σωστή ταχύτητα εξόδου και ροπή.

Το Ηλεκτρομαγνητικό Φρένο: Σχεδιασμός Ασφαλείας

Η αρχιτεκτονική απενεργοποίησης του φρένου B είναι μια σκόπιμη μηχανολογική επιλογή, όχι μια προεπιλογή. Εξετάστε την εναλλακτική: ένα φρένο ενεργοποίησης απελευθερώνεται μόνο όταν τροφοδοτείται, πράγμα που σημαίνει ότι ένας τροφοδοτούμενος άξονας και ένα κλειδωμένο φρένο μπορούν να συνυπάρχουν εάν η λογική καλωδίωσης αποτύχει. Ο σχεδιασμός απενεργοποίησης με ελατήριο αποφεύγει εντελώς αυτό το σενάριο. Το φρένο είναι απενεργοποιημένο μόνο όταν τροφοδοτείται ενεργά. Αφαιρέστε την τροφοδοσία για οποιονδήποτε λόγο — διακοπή ρεύματος, έκτακτη διακοπή, κανονική διακοπή λειτουργίας — και ο άξονας κλειδώνει.

Για έναν κινητήρα servo 500W που κινεί ένα κεκλιμένο εξάρτημα, έναν άξονα σύσφιξης ή μια εφαρμογή κατακόρυφου κοχλία, αυτή η συμπεριφορά είναι αυτή που διατηρεί το μηχάνημα ασφαλές και το τεμάχιο εργασίας ασφαλές μεταξύ των κινήσεων. Με τον γεωτρόχα G1H να πολλαπλασιάζει τη ροπή εξόδου με την αναλογία μετάδοσης, το φρένο συγκρατεί την πλήρη ενισχυμένη ροπή εξόδου σε στάση χωρίς να εφαρμόζεται ρεύμα servo.

Ένα σημείο εγκατάστασης που αξίζει να σημειωθεί: η πηνίο του φρένου απαιτεί ξεχωριστή τροφοδοσία 24V DC, καλωδιωμένη ξεχωριστά στον σύνδεσμο φρένου του κινητήρα. Αυτή η τροφοδοσία πρέπει να ενσωματωθεί στο ηλεκτρικό σχέδιο του μηχανήματος ανεξάρτητα — ο ενισχυτής servo MR-J2S δεν τροφοδοτεί το φρένο απευθείας.

Απόλυτος Κωδικοποιητής 17-bit: Εκκίνηση Χωρίς Επιστροφή στην Αρχή

Στις 131.072 θέσεις ανά περιστροφή, ο κωδικοποιητής του HC-SFS52 παρέχει ανάλυση ανάδρασης κατάλληλη για την εργασία τοποθέτησης μεσαίας αδράνειας που διαχειρίζεται αυτή η κατηγορία κινητήρων. Το πιο σημαντικό για περιβάλλοντα παραγωγής, η απόλυτη αρχιτεκτονική σημαίνει ότι ο κινητήρας δεν χάνει ποτέ την αναφορά θέσης του.

Με μια εφεδρική μπαταρία Mitsubishi A6BAT εγκατεστημένη στον ενισχυτή servo, τα δεδομένα θέσης διατηρούνται κατά τη διάρκεια οποιουδήποτε κύκλου τροφοδοσίας — αλλαγές βάρδιας, διακοπές Σαββατοκύριακου, στάσεις συντήρησης, έκτακτες διακοπές ρεύματος. Όταν το μηχάνημα επανεκκινεί, όλοι οι άξονες βρίσκονται στην τελευταία γνωστή θέση τους χωρίς ακολουθία επιστροφής στην αρχή. Σε εξοπλισμό με γεωτρόχες G1H όπου ο άξονας εξόδου έχει μετακινηθεί μηχανικά κατά τη διάρκεια της συντήρησης, αυτή η διατηρούμενη αναφορά θέσης είναι ιδιαίτερα πολύτιμη για την επαλήθευση ότι ο άξονας βρίσκεται σε γνωστή κατάσταση πριν από την επανέναρξη της παραγωγής.

Συμβατότητα Οδήγησης: MR-J2S-60A και MR-J2S-60B

Το HC-SFS52BG1H συνδυάζεται με τους ενισχυτές MR-J2S-60A ή MR-J2S-60B — οι μονάδες κλάσης 500W της οικογένειας ενισχυτών MELSERVO J2S της Mitsubishi.

Ο MR-J2S-60A δέχεται εντολές παλμικής αλληλουχίας από PLC, αποκλειστικούς ελεγκτές CNC και κάρτες κίνησης μέσω διαφορικού δέκτη ή εισόδου ανοιχτού συλλέκτη. Υποστηρίζει λειτουργίες ελέγχου θέσης, ταχύτητας και ροπής και περιλαμβάνει επικοινωνία RS-232C/RS-422 για πρόσβαση στις παραμέτρους του MR Configurator.

Ο MR-J2S-60B συνδέεται στο SSCNET (Servo System Controller NETwork), το δίκτυο σειριακής επικοινωνίας υψηλής ταχύτητας της Mitsubishi που συνδέει ενισχυτές servo με ελεγκτές κίνησης σε συγχρονισμένα συστήματα πολλαπλών αξόνων. Τα συστήματα SSCNET οδηγούν συντονισμένη κίνηση πολλαπλών αξόνων — ηλεκτρονική μετάδοση, παρεμβολή, συγχρονισμένη σύσφιξη — χωρίς μεμονωμένη καλωδίωση παλμικής αλληλουχίας από τον ελεγκτή σε κάθε άξονα.

Η επιλογή του ενισχυτή εξαρτάται αποκλειστικά από τον κεντρικό ελεγκτή. Η συναρμολόγηση κινητήρα και γεωτρόχα είναι ίδια και στις δύο περιπτώσεις.

Τυπικές Εφαρμογές

Ο συνδυασμός εξόδου 500W, γεωτρόχα ακριβείας, ηλεκτρομαγνητικού φρένου και απόλυτου κωδικοποιητή αντιστοιχεί σε μια συγκεκριμένη και κοινή κατηγορία εξοπλισμού παραγωγής:

Περιστροφικοί πίνακες ευρετηρίασης και περιστρεφόμενες πλάκες — πίνακες συγκράτησης που πρέπει να μετακινούνται με ακρίβεια μεταξύ σταθμών και να κλειδώνουν μεταξύ των κινήσεων ευρετηρίασης για εργασίες μηχανουργικής κατεργασίας ή συναρμολόγησης. Ο γεωτρόχας G1H παρέχει την ακριβή γωνία ευρετηρίασης· το φρένο τον συγκρατεί κατά την εκτέλεση της εργασίας· ο απόλυτος κωδικοποιητής επιβεβαιώνει τη θέση σε κάθε εκκίνηση χωρίς διαδρομή αναφοράς.

Κατακόρυφοι κοχλίες και άξονες σύσφιξης — οποιοσδήποτε άξονας που υποστηρίζει φορτίο υπό την επίδραση της βαρύτητας ή δύναμης σύσφιξης σε στάση επωφελείται από το φρένο απενεργοποίησης που συγκρατεί χωρίς ρεύμα servo. Η έξοδος 500W με πολλαπλασιασμό ροπής μέσω αναλογίας μετάδοσης παρέχει δύναμη σύσφιξης πολύ πάνω από την ονομαστική τιμή του κινητήρα χωρίς φρένο.

Αυτοματοποιημένοι περιστροφείς συγκόλλησης και περιστροφείς εξαρτημάτων — άξονες τοποθέτησης τεμαχίων εργασίας όπου ο συνδυασμός μειωμένης ροπής εξόδου, ακριβούς γωνιακής τοποθέτησης και μηχανικής συγκράτησης μεταξύ των συγκολλήσεων περιγράφει την προδιαγραφή.

Βοηθητικοί περιστροφικοί άξονες εργαλειομηχανών CNC — άξονες 4ης διάστασης και άξονες Β σε κέντρα κατεργασίας, όπου η επαναληψιμότητα ευρετηρίασης, η συγκράτηση του φρένου κατά την κοπή και το περίβλημα κινητήρα IP65 ανθεκτικό στο ψυκτικό υγρό είναι όλες τυπικές απαιτήσεις.

Αναφορά Διαμόρφωσης HC-SFS52

Ο βασικός κινητήρας HC-SFS52 διατίθεται σε διάφορες διαμορφώσεις, όλες μοιράζονται την πλατφόρμα 500W, κωδικοποιητή 17-bit, στεγανωτικό λαδιού, IP65, 130×130mm:

Η HC-SFS52BG1H είναι σωστή για εφαρμογές που απαιτούν και τα τρία: συγκράτηση φρένου, μείωση ταχυτήτων υψηλής ακρίβειας και έξοδο ευθύ άξονα από τον γεωτρόχα.

Συχνές Ερωτήσεις

Ε1: Ποιες αναλογίες μετάδοσης είναι διαθέσιμες για την HC-SFS52BG1H;

Ο γεωτρόχας υψηλής ακρίβειας G1H στην πλατφόρμα HC-SFS52 προσφέρεται σε πολλαπλές αναλογίες μετάδοσης — συνήθως 1/5, 1/9, 1/12, 1/15, 1/20 και 1/25. Κάθε διαμόρφωση αναλογίας είναι ένας ξεχωριστός κωδικός μέρους. Πριν παραγγείλετε μια μονάδα αντικατάστασης, επαληθεύστε την αναλογία μετάδοσης από την πινακίδα του αρχικού εξοπλισμού ή την τεκμηρίωση του μηχανήματος. Η εγκατάσταση λανθασμένης αναλογίας αλλάζει την ταχύτητα και τη ροπή εξόδου και μπορεί να προκαλέσει σφάλματα προφίλ κίνησης ή μηχανικές παρεμβολές.

Ε2: Ποιος ενισχυτής servo είναι συμβατός με την HC-SFS52BG1H;

Η HC-SFS52BG1H είναι συμβατή με τους ενισχυτές MR-J2S-60A (διεπαφή εντολών αναλογικού/παλμικής αλληλουχίας) και MR-J2S-60B (διεπαφή δικτύου σειριακής επικοινωνίας SSCNET). Και οι δύο είναι ενισχυτές κλάσης 500W της οικογένειας MELSERVO J2S. Το φρένο B απαιτεί ξεχωριστή τροφοδοσία 24V DC — αυτή καλωδιώνεται στον σύνδεσμο φρένου του κινητήρα ανεξάρτητα από την τροφοδοσία του ενισχυτή servo.

Ε3: Ποια είναι η διαφορά μεταξύ των επιλογών γεωτρόχα G1 και G1H;

Τόσο το G1 όσο και το G1H είναι ονομασίες γεωτρόχα μείωσης της Mitsubishi για τη σειρά HC-SFS, αλλά διαφέρουν στην ακρίβεια. Το G1 είναι ο γενικός βιομηχανικός γεωτρόχας — κατάλληλος για εφαρμογές με μέτριες απαιτήσεις ανοχής τοποθέτησης. Το G1H είναι η παραλλαγή υψηλής ακρίβειας, με αυστηρότερο έλεγχο του ρελαντί που διατηρεί την ακρίβεια τοποθέτησης σε επίπεδο κωδικοποιητή του κινητήρα μέχρι τον άξονα εξόδου. Το G1H είναι η σωστή επιλογή όποτε η γωνιακή ακρίβεια του άξονα εξόδου είναι λειτουργική απαίτηση, όπως η ευρετηρίαση περιστροφικού τραπεζιού ή οι μονάδες οδήγησης ακριβείας.

Ε4: Απαιτεί η HC-SFS52BG1H μπαταρία για διατήρηση απόλυτης θέσης;

Ναι. Ο απόλυτος κωδικοποιητής 17-bit διατηρεί δεδομένα θέσης πολλαπλών στροφών κατά τη διάρκεια κύκλων απενεργοποίησης μόνο με μια μπαταρία λιθίου Mitsubishi A6BAT εγκατεστημένη στη θήκη μπαταρίας του ενισχυτή servo. Χωρίς την μπαταρία, τα δεδομένα θέσης χάνονται κατά την απενεργοποίηση και απαιτείται κύκλος αναφοράς επιστροφής στην αρχή κατά την επόμενη εκκίνηση. Η κατάσταση της μπαταρίας πρέπει να ελέγχεται ως μέρος της τακτικής συντήρησης — ο ενισχυτής παράγει συναγερμό όταν η τάση της μπαταρίας πέσει κάτω από το ελάχιστο όριο.

Ε5: Τι βαθμολογία IP ισχύει για το τμήμα του γεωτρόχα;

Το σώμα του κινητήρα της HC-SFS52BG1H φέρει βαθμολογία IP65 — πλήρως στεγανό στη σκόνη και ανθεκτικό σε πίδακες νερού. Το τμήμα του γεωτρόχα, σύμφωνα με τις τυπικές προδιαγραφές γεωτρόχα της Mitsubishi, έχει βαθμολογία IP44 — προστατευμένο από στερεά σωματίδια μεγαλύτερα από 1 mm και από πιτσιλιές νερού από οποιαδήποτε κατεύθυνση. Για εφαρμογές όπου αναμένεται άμεση επαφή με ψυκτικό υγρό στο περίβλημα του γεωτρόχα, θα πρέπει να ενσωματωθεί επιπλέον θωράκιση ή εκτροπείς ψυκτικού υγρού στο σχέδιο του μηχανήματος.
