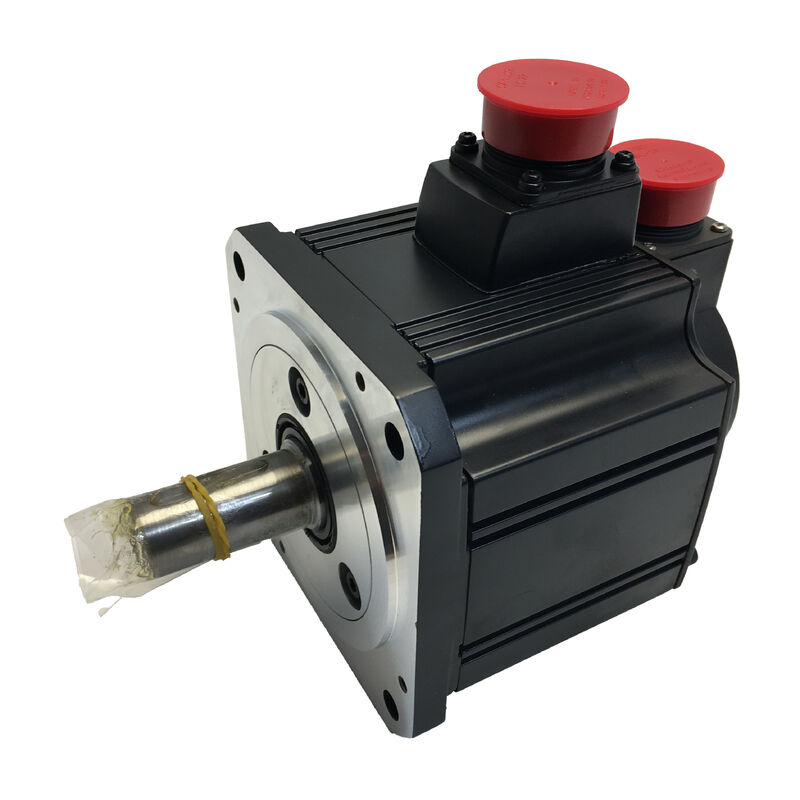

Σερβοκινητήρας Mitsubishi HC-SFS52G1H — 500W | Γεωτρόχια υψηλής ακρίβειας G1H | Απόλυτος κωδικοποιητής 17-bit | Τσιμούχα λαδιού | IP65 | MELSERVO J2S

Υπάρχει μια κατηγορία σερβοεφαρμογών όπου το θεμελιώδες πρόβλημα δεν είναι η ταχύτητα — είναι η δύναμη στον άξονα εξόδου. Περιστρεφόμενοι πίνακες, γωνιακοί τοποθετητές ακριβείας, οδηγοί υλικού με έλεγχο τάσης, άξονες μηχανών αργής τροφοδοσίας: το κοινό νήμα είναι ένα φορτίο που απαιτεί περισσότερη ροπή από ό,τι μπορεί να παραδώσει ένας απλός σερβο άξονας, σε ταχύτητα άξονα χαμηλότερη από την ονομαστική στροφές του κινητήρα, με ακρίβεια τοποθέτησης που διατηρείται σε εκατοντάδες χιλιάδες κύκλους. Ο Mitsubishi HC-SFS52G1H είναι ειδικά κατασκευασμένος για αυτήν την κατηγορία. Συνδυάζει τον κινητήρα μεσαίας αδράνειας HC-SFS52 500W — με τον απόλυτο κωδικοποιητή 17-bit και το περίβλημα με στεγανοποίηση IP65 και τσιμούχα λαδιού — με ένα εργοστασιακά ενσωματωμένο γεωτρόχιο υψηλής ακρίβειας G1H, παράγοντας μια συμπαγή, άμεσα τοποθετήσιμη μονάδα κινητήρα-γεωτρόχιου που παραδίδει ενισχυμένη ροπή σε μειωμένη ταχύτητα εξόδου χωρίς να θυσιάζει την ανάλυση τοποθέτησης.

Προδιαγραφές

Το γεωτρόχιο δεν είναι αξεσουάρ — Είναι το κύριο σημείο

Σε πολλές σελίδες προϊόντων σερβοκινητήρων, το γεωτρόχιο αντιμετωπίζεται ως πρόσθετο: εδώ είναι ο κινητήρας και εδώ είναι ένα κιβώτιο ταχυτήτων που μπορείτε να συνδέσετε. Το HC-SFS52G1H είναι διαφορετικό. Η Mitsubishi συναρμολογεί εργοστασιακά και αποστέλλει αυτήν τη μονάδα ως ένα ενιαίο εξάρτημα, προ-ευθυγραμμισμένο και δοκιμασμένο. Το γεωτρόχιο δεν βιδώνεται στον κινητήρα στο πεδίο — φτάνει ως μέρος του κινητήρα, με καθορισμένες μηχανικές διεπαφές και επαληθευμένη απόδοση.

Αυτή η διάκριση έχει πρακτικό βάρος. Οι συνδυασμοί κιβωτίου ταχυτήτων-κινητήρα που συναρμολογούνται στο πεδίο απαιτούν προσεκτική ευθυγράμμιση άξονα, επιλογή ζεύξης και μηχανική επαλήθευση. Η μετάδοση ροπής εξαρτάται από την ποιότητα αυτής της συναρμολόγησης. Η εργοστασιακή ενσωμάτωση εξαλείφει αυτές τις μεταβλητές: η ευθυγράμμιση έχει γίνει, η διεπαφή έχει καθοριστεί και ολόκληρη η συναρμολόγηση είναι διαστατικά επαναλήψιμη από μονάδα σε μονάδα.

Τι κάνει μηχανικά το γεωτρόχιο G1H:

Η μείωση ταχυτήτων πολλαπλασιάζει τη ροπή εξόδου με τον λόγο μείωσης και διαιρεί την ταχύτητα εξόδου με τον ίδιο παράγοντα. Η ονομαστική ροπή κινητήρα 2,39 Nm του HC-SFS52 γίνεται, με λόγο 1/20, περίπου 47,8 Nm στον άξονα εξόδου του γεωτρόχιου — με την ταχύτητα εξόδου μειωμένη σε 100 σ.α.λ. Αυτός ο μετασχηματισμός επιτρέπει στην κατηγορία κινητήρων 500W να χειριστεί απαιτήσεις φορτίου που διαφορετικά θα απαιτούσαν σημαντικά μεγαλύτερη και πιο ακριβή μονάδα κίνησης.

Γιατί συγκεκριμένα G1H, όχι G1:

Το G1H είναι η ονομασία υψηλής ακρίβειας γεωτρόχιου της Mitsubishi. Σε σύγκριση με το τυπικό γεωτρόχιο γενικής βιομηχανικής χρήσης G1, το G1H κατασκευάζεται με αυστηρότερες ανοχές με ελεγχόμενο κενό. Σε ένα σερβοσύστημα όπου η ακρίβεια τοποθέτησης προέρχεται από τον κωδικοποιητή — 131.072 μετρήσεις ανά περιστροφή κινητήρα — ένα γεωτρόχιο με μεγάλο κενό στην έξοδο θα απορροφούσε ένα μέρος αυτής της ανάλυσης ως νεκρή ζώνη, υποβαθμίζοντας την αποτελεσματική ακρίβεια τοποθέτησης που παρατηρείται στο φορτίο. Το G1H αποτρέπει αυτήν την υποβάθμιση, μεταφέροντας αποτελεσματικά την ανάλυση επιπέδου κωδικοποιητή μέσω του σταδίου μείωσης στον άξονα εξόδου.

Για εφαρμογές όπου η γωνιακή θέση του άξονα εξόδου είναι μεταβλητή ποιότητας — γωνία στάσης περιστρεφόμενου πίνακα, προσανατολισμός βάσης εργασίας, γωνία τοποθέτησης ετικέτας — αυτή η διάκριση μεταξύ G1 και G1H εμφανίζεται απευθείας στην έξοδο.

Πλατφόρμα κινητήρα: HC-SFS52 — Μεσαίας αδράνειας, IP65, Απόλυτος κωδικοποιητής

Το HC-SFS52 είναι ο εκπρόσωπος 500W της Mitsubishi στην οικογένεια μεσαίας αδράνειας HC-SFS, μια κατηγορία κινητήρων σχεδιασμένη για το ευρύ μεσαίο χώρο των βιομηχανικών σερβοεφαρμογών. Μεσαία αδράνεια σημαίνει ότι ο ρότορας έχει σκόπιμα μέγεθος για να χειριστεί υψηλότερη ανακλώμενη αδράνεια φορτίου χωρίς να απαιτεί εξαιρετικά αυστηρή ρύθμιση κέρδους — ο βρόχος σερβο παραμένει σταθερός σε ένα ευρύτερο φάσμα συνδεδεμένων συνθηκών φορτίου από ό,τι θα επέτρεπαν οι κινητήρες χαμηλής αδράνειας.

Περίβλημα IP65 με τσιμούχα λαδιού. Το περίβλημα του κινητήρα επιτυγχάνει πλήρη αποκλεισμό σκόνης και αντοχή σε πίδακες νερού από οποιαδήποτε κατεύθυνση. Ο άξονας εξόδου οδηγού φεύγει μέσω μιας εργοστασιακά τοποθετημένης τσιμούχας λαδιού, κλείνοντας τη δίοδο μέσω της οποίας ψυκτικό υγρό, ομίχλη λιπαντικού και λεπτά σωματίδια θα μπορούσαν αλλιώς να μεταναστεύσουν στην κοιλότητα των ρουλεμάν και στο περίβλημα του κωδικοποιητή κατά τη διάρκεια της ζωής του κινητήρα. Αυτός ο συνδυασμός είναι η τυπική προδιαγραφή για σερβοκινητήρες που τοποθετούνται απευθείας σε εργαλειομηχανές χωρίς πρόσθετα περιβλήματα περιβάλλοντος.

Φλάντζα 130 × 130 mm. Η βάση στήριξης τοποθετεί αυτόν τον κινητήρα στο μεσαίο εύρος της οικογένειας HC-SFS — μεγαλύτερος από τις συμπαγείς παραλλαγές 60mm και 80mm, κατάλληλος για την κατηγορία ισχύος 500W και τη μηχανική ακαμψία που απαιτείται από μια συναρμολόγηση γεωτρόχιου.

Απόλυτος κωδικοποιητής 17-bit. 131.072 μετρήσεις θέσης ανά περιστροφή κινητήρα, διατηρούμενες μέσω κύκλων απενεργοποίησης με εφεδρική μπαταρία Mitsubishi A6BAT στον ενισχυτή. Το πρακτικό αποτέλεσμα: σε κάθε ενεργοποίηση, η μηχανή βρίσκεται στην τελευταία εντολή θέσης χωρίς ακολουθία επιστροφής αναφοράς. Σε περιβάλλοντα παραγωγής όπου η αρχική ομοποίηση απαιτεί χρόνο και περιλαμβάνει προσεκτική διαχείριση κίνησης του άξονα, η εξάλειψη αυτής της ρουτίνας είναι ένα απτό λειτουργικό όφελος.

Χωρίς φρένο: Επιλογή της σωστής παραλλαγής

Το HC-SFS52G1H έχει κανένα ηλεκτρομαγνητικό φρένο. Αυτό δεν είναι περιορισμός — είναι η σωστή προδιαγραφή για ένα σημαντικό εύρος εφαρμογών.

Οι παραλλαγές με φρένο (HC-SFS52BG1H) είναι σχεδιασμένες για άξονες που χρειάζονται να κρατούν τη θέση μηχανικά με μηδενικό ρεύμα: κάθετες βίδες σφαιριδίων υπό φορτίο βαρύτητας, μηχανισμοί σύσφιξης, κεκλιμένοι τοποθετητές όπου το φορτίο παράγει ροπή στον άξονα εξόδου σε ηρεμία. Εάν η εφαρμογή έχει αυτήν την απαίτηση, η παραλλαγή B είναι σωστή.

Για οριζόντιους άξονες, οδηγούς με έλεγχο τάσης, περιστρεφόμενους πίνακες που σταματούν από τον σερβοκινητήρα αντί να κρατούνται έναντι φορτίου βαρύτητας, και οποιονδήποτε άξονα όπου το ηλεκτρονικό φρένο του σερβοενισχυτή (δυναμικό φρενάρισμα) χειρίζεται επαρκώς την επιβράδυνση — το HC-SFS52G1H χωρίς φρένο είναι η σωστή και απλούστερη προδιαγραφή. Δεν χρειάζεται σχεδιασμός κυκλώματος τροφοδοσίας φρένου 24V DC. Δεν υπάρχει φθορά φρένου για παρακολούθηση. Δεν υπάρχει χρόνος απελευθέρωσης φρένου για διαχείριση στο πρόγραμμα κίνησης. Λιγότερα εξαρτήματα στο σύστημα, με ισοδύναμη απόδοση σερβο.

Συμβατότητα σερβοενισχυτή

Το HC-SFS52G1H λειτουργεί με τον ενισχυτή MR-J2S-60A ή MR-J2S-60B, και οι δύο ονομαστικής ισχύος 500W στην πλατφόρμα MELSERVO J2S.

MR-J2S-60A είναι η παραλλαγή γενικής χρήσης με είσοδο παλμών και αναλογική είσοδο. Λαμβάνει εντολές θέσης ως παλμούς από PLC, αυτόνομους ελεγκτές CNC και κάρτες κίνησης, και υποστηρίζει λειτουργίες ελέγχου θέσης, ταχύτητας και ροπής ανεξάρτητα ή σε συνδυασμό. Οι σειριακές θύρες επικοινωνίας RS-232C και RS-422 επιτρέπουν την πρόσβαση σε παραμέτρους και την παρακολούθηση μέσω του λογισμικού MR Configurator της Mitsubishi.

MR-J2S-60B συνδέεται στο δίαυλο σειριακής επικοινωνίας υψηλής ταχύτητας SSCNET που χρησιμοποιείται από τους ελεγκτές κίνησης της Mitsubishi (μονάδες κίνησης Q172D, Q173D και σειράς A). Σε συστήματα SSCNET, όλοι οι άξονες λαμβάνουν συγχρονισμένα πακέτα εντολών σε κάθε κύκλο επικοινωνίας — συνήθως 0,88ms — επιτυγχάνοντας στενό συντονισμό πολλαπλών αξόνων. Για μηχανές με πολλούς σερβο άξονες που απαιτούν συγχρονισμένη κίνηση, η παραλλαγή B και η αρχιτεκτονική SSCNET εξαλείφουν την χρονική διακύμανση μεταξύ των αξόνων που τα συστήματα παλμών δεν μπορούν να αποτρέψουν πλήρως.

Η επιλογή του ενισχυτή ακολουθεί από τον κεντρικό ελεγκτή. Η συναρμολόγηση κινητήρα και γεωτρόχιου είναι ίδια ανεξάρτητα από τον τύπο του ενισχυτή που χρησιμοποιείται.

Επιλογή λόγου μείωσης

Το γεωτρόχιο G1H στην πλατφόρμα HC-SFS52 προσφέρεται σε πολλαπλούς λόγους μείωσης — συνήθως 1/5, 1/9, 1/12, 1/15, 1/20 και 1/25. Κάθε λόγος είναι μια ξεχωριστή διαμόρφωση κωδικού προϊόντος στην οικογένεια HC-SFS52G1H.

Η επιλογή του λόγου απαιτεί τη γνώση της απαιτούμενης ταχύτητας και ροπής του άξονα εξόδου. Σε μια δεδομένη ταχύτητα λειτουργίας του κινητήρα, η ταχύτητα του άξονα εξόδου ισούται με την ταχύτητα του κινητήρα διαιρούμενη με τον λόγο μείωσης, και η συνεχής ροπή εξόδου ισούται με την ονομαστική ροπή του κινητήρα πολλαπλασιαζόμενη με τον λόγο μείωσης (λαμβάνοντας υπόψη την απόδοση του γεωτρόχιου). Ο κινητήρας λειτουργεί πάντα στο ονομαστικό του εύρος ταχύτητας 0–2.000 σ.α.λ. — ο λόγος μετασχηματίζει αυτό το εύρος στην ταχύτητα εξόδου που απαιτεί η εφαρμογή.

Κατά την παραγγελία μιας μονάδας αντικατάστασης, επιβεβαιώστε τον λόγο μείωσης από την αρχική τεκμηρίωση της μηχανής ή από την πινακίδα του γεωτρόχιου. Η αντικατάσταση με διαφορετικό λόγο παράγει λανθασμένη κινηματική και μπορεί να προκαλέσει σφάλματα κίνησης, σφάλματα υπερβολικής ταχύτητας ή μηχανική παρεμβολή.

Περιβάλλοντα εφαρμογών

Ο συνδυασμός HC-SFS52G1H με μειωμένη ροπή ακριβείας, στεγανοποιημένο κινητήρα IP65 και απόλυτο κωδικοποιητή ταιριάζει σε ένα σταθερό εύρος βιομηχανικού εξοπλισμού:

Περιστρεφόμενοι πίνακες ακριβείας — πίνακες βάσεων που απαιτούν ακριβείς γωνιακές κινήσεις μεταξύ σταθμών μηχανικής κατεργασίας ή συναρμολόγησης. Η ακρίβεια του γεωτρόχιου G1H περιορίζει το σφάλμα γωνίας ευρετηρίασης. ο απόλυτος κωδικοποιητής σημαίνει ότι η μηχανή βρίσκεται στη θέση σε κάθε εκκίνηση. η οριζόντια τοποθέτηση εξαλείφει την ανάγκη για φρένο.

Γωνιακοί τοποθετητές σε αυτοματοποιημένο εξοπλισμό συναρμολόγησης — άξονες που περιστρέφουν εξαρτήματα ή εργαλεία σε καθορισμένη γωνία για συναρμολόγηση, επιθεώρηση ή διανομή, όπου η ακρίβεια γωνίας του άξονα εξόδου συνδέεται με την ποιότητα του προϊόντος.

Οδηγοί τροφοδοσίας υλικού με έλεγχο τάσης — άξονες χειρισμού υλικού, τροφοδοσίας καλωδίων και διανομής φύλλων όπου η μείωση ταχυτήτων φέρνει την ταχύτητα του κινητήρα στο εύρος της ταχύτητας διεργασίας, ενώ ο σερβοκινητήρας ελέγχει τη ροπή για να διατηρήσει σταθερή τάση.

Οδηγοί ακριβείας αργής τροφοδοσίας σε εξοπλισμό λείανσης και φινιρίσματος — άξονες διαδρομής τραπεζιού όπου η πολύ αργή, ομαλή, ελεγχόμενη από ροπή κίνηση απαιτεί τη μείωση ενός κινητήρα 2.000 σ.α.λ. σε μονοψήφιες σ.α.λ. στον άξονα κίνησης.

Βοηθητικοί άξονες CNC που δεν απαιτούν συγκράτηση με φρένο — οδηγοί γεμιστήρων εργαλείων, οδηγοί περιστρεφόμενων βάσεων και μηχανισμοί μεταφοράς τσιπς σε κέντρα κατεργασίας CNC, που λειτουργούν στο ίδιο σύστημα MELSERVO J2S με τους κινητήρες HC-SFS των κύριων αξόνων.

Αναφορά παραλλαγής HC-SFS52

Το HC-SFS52G1H είναι η σωστή επιλογή όταν απαιτείται μείωση ταχυτήτων υψηλής ακρίβειας, δεν απαιτείται μηχανικό φρένο και ένας ευθύς άξονας εξόδου από το γεωτρόχιο ταιριάζει στη διεπαφή του κινούμενου εξαρτήματος.

Συχνές ερωτήσεις

Ε1: Ποιοι λόγοι μείωσης είναι διαθέσιμοι για το HC-SFS52G1H;

Το γεωτρόχιο G1H προσφέρεται σε πολλαπλές επιλογές λόγου — συνήθως 1/5, 1/9, 1/12, 1/15, 1/20 και 1/25. Κάθε λόγος είναι μια ξεχωριστή διαμόρφωση. Ο λόγος μείωσης πρέπει να επιβεβαιωθεί από την αρχική τεκμηρίωση της μηχανής ή από την πινακίδα του γεωτρόχιου πριν από την παραγγελία αντικατάστασης. Η εγκατάσταση μιας μονάδας με διαφορετικό λόγο θα παράγει λανθασμένη ταχύτητα και ροπή εξόδου και μπορεί να προκαλέσει σφάλματα κίνησης ή ζημιά στη μηχανή.

Ε2: Ποια είναι η διαφορά μεταξύ HC-SFS52G1H και HC-SFS52BG1H;

Τα δύο μοντέλα είναι πανομοιότυπα σε κινητήρα, κωδικοποιητή, τύπο γεωτρόχιου και όλες τις ηλεκτρικές προδιαγραφές. Η μόνη διαφορά είναι η ονομασία B: το HC-SFS52BG1H περιλαμβάνει ένα ελατηριο-εφαρμοζόμενο ηλεκτρομαγνητικό φρένο. το HC-SFS52G1H όχι. Επιλέξτε την παραλλαγή B για κάθετους άξονες, μηχανισμούς φορτωμένους με βαρύτητα ή οποιαδήποτε εφαρμογή που απαιτεί μηχανική συγκράτηση άξονα με μηδενικό ρεύμα. Επιλέξτε το HC-SFS52G1H για οριζόντιους άξονες και εφαρμογές όπου το δυναμικό φρενάρισμα του σερβοκινητήρα είναι επαρκές για επιβράδυνση και ηρεμία.

Ε3: Ποιος σερβοενισχυτής λειτουργεί με το HC-SFS52G1H;

Το HC-SFS52G1H είναι συμβατό με τον MR-J2S-60A (διεπαφή εντολών παλμών/αναλογική) και τον MR-J2S-60B (διεπαφή δικτύου σειριακής επικοινωνίας SSCNET). Και οι δύο είναι ενισχυτές MELSERVO J2S κλάσης 500W. Η επιλογή του ενισχυτή εξαρτάται από τον τύπο του κεντρικού ελεγκτή. Σε αντίθεση με την παραλλαγή με φρένο, το HC-SFS52G1H δεν απαιτεί ξεχωριστό κύκλωμα τροφοδοσίας φρένου 24V DC.

Ε4: Διατηρεί ο κωδικοποιητής 17-bit τα δεδομένα θέσης μετά από απώλεια τροφοδοσίας;

Ναι, με την μπαταρία λιθίου Mitsubishi A6BAT εγκατεστημένη στη θήκη μπαταρίας του σερβοενισχυτή. Η μπαταρία διατηρεί την απόλυτη μέτρηση πολλαπλών στροφών κατά τη διάρκεια οποιασδήποτε διακοπής ρεύματος. Χωρίς την μπαταρία, η θέση χάνεται κατά την απενεργοποίηση και απαιτείται ομοποίηση κατά την επανεκκίνηση. Ο ενισχυτής παράγει ειδοποίηση χαμηλής μπαταρίας πριν φτάσει το όριο, δίνοντας προειδοποίηση για προγραμματισμένη αντικατάσταση μπαταρίας.

Ε5: Ποια είναι η βαθμολογία IP του τμήματος γεωτρόχιου και επηρεάζει τον σχεδιασμό εγκατάστασης;

Το σώμα του κινητήρα είναι IP65 — πλήρως στεγανό στη σκόνη, ανθεκτικό σε πίδακες νερού. Το τμήμα του γεωτρόχιου φέρει IP44, το οποίο προστατεύει από στερεά σωματίδια άνω του 1mm και πιτσιλιές νερού από οποιαδήποτε κατεύθυνση, αλλά δεν είναι κατάλληλο για άμεση έκθεση σε πίδακες ψυκτικού υγρού. Σε εργαλειομηχανές όπου ψεκασμός ψυκτικού υγρού κοντά στο περίβλημα του γεωτρόχιου, ένας μηχανικός εκτροπέας ή ασπίδα θα πρέπει να ενσωματωθεί στο σχεδιασμό της μηχανής. Το ίδιο το σώμα του κινητήρα δεν απαιτεί πρόσθετη προστασία σε τυπικά περιβάλλοντα CNC.
