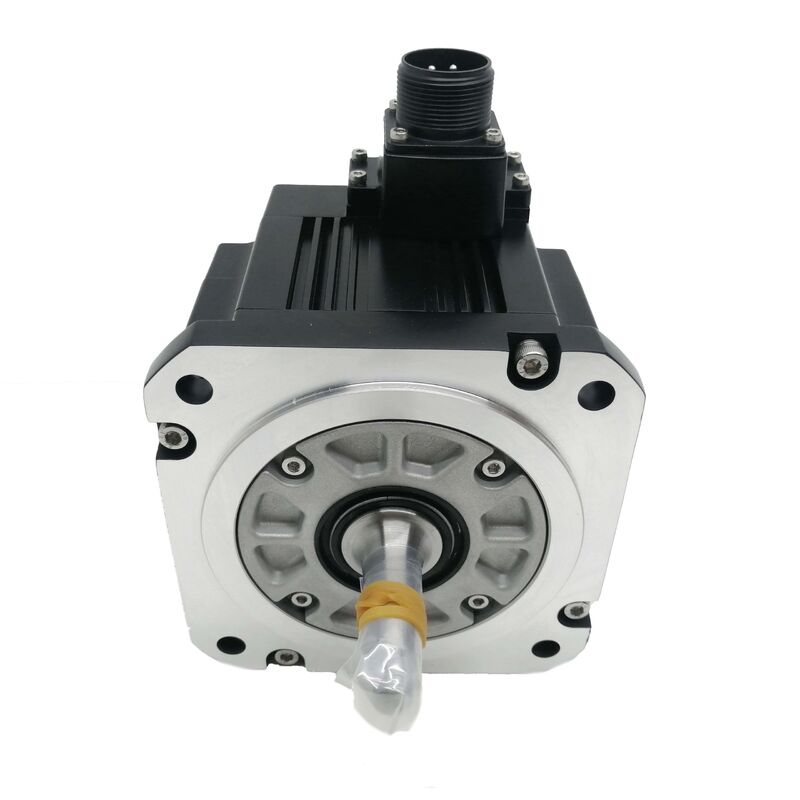

Μηχανή υποβοήθησης Mitsubishi HF103T HF1O3T

Mitsubishi HF103T | Σειρά AC Servo Κινητήρας HF — 1kW, 3000RPM, IP67, 125V, 5.3A, 133Hz

Αριθμός Εξαρτήματος: HF103T

Μάρκα: Mitsubishi Electric

Σειρά: Σειρά HF

Διαμόρφωση: Ευθύς Άξονας, Τυπικός Κωδικοποιητής, Χωρίς Φρένο, Χωρίς Μειωτήρα, Σύνδεση Καλωδίου

Προστασία Εισόδου: IP67

Πρότυπο: IEC60034-1

Προέλευση: Κατασκευασμένο στην Ιαπωνία

Κατάσταση: Νέο / Ανακαινισμένο

Επισκόπηση

Ο Mitsubishi HF103T είναι ένας AC servo κινητήρας 1kW από τη σειρά HF της Mitsubishi Electric, με ονομαστική ταχύτητα 3.000 σ.α.λ. με τριφασική είσοδο 125V στα 133Hz, καταναλώνοντας συνεχή ρεύμα 5.3A. Πλήρως σφραγισμένος με βαθμό προστασίας IP67 — στεγανός στη σκόνη και ανθεκτικός σε προσωρινή βύθιση — αυτός είναι ένας κινητήρας κατασκευασμένος για να λειτουργεί αξιόπιστα σε απαιτητικά περιβάλλοντα παραγωγής όπου το ψυκτικό υγρό, η ομίχλη και η βιομηχανική μόλυνση αποτελούν μέρος των καθημερινών συνθηκών λειτουργίας.

Ο κινητήρας συμμορφώνεται με το πρότυπο IEC60034-1, έχει μόνωση Κλάσης F (ονομαστική θερμοκρασία περιέλιξης 155°C) και ζυγίζει 6.5 kg.

Σε αυτό το μέγεθος πλαισίου και βαθμό προστασίας IP67, ο HF103T καταλαμβάνει τη σταθερή μεσαία κατηγορία της σειράς HF της Mitsubishi — πιο ανθεκτικός στο περιβάλλον από τις τυπικές παραλλαγές IP55 που χρησιμοποιούνται σε καθαρότερες εγκαταστάσεις, και κατάλληλα προδιαγεγραμμένος για τα περιβάλλοντα εργαλειομηχανών και γενικής αυτοματοποίησης όπου ο συνδυασμός ισχύος 1kW, ταχύτητας 3.000 RPM και σφραγισμένου περιβλήματος σχεδιάστηκε για να αποδίδει.

Ο τύπος σύνδεσης καλωδίου — ορατός από τους αγωγούς που εξέρχονται από το σώμα του κινητήρα — σημαίνει ότι τα καλώδια τροφοδοσίας και κωδικοποιητή τερματίζονται από τον εγκαταστάτη στο οδηγό ή στο σημείο σύνδεσης, αντί μέσω ενός σταθερού σώματος σύνδεσης.

Αυτό παρέχει ευελιξία δρομολόγησης σε περιορισμένες εγκαταστάσεις, αλλά απαιτεί σωστή ανακούφιση από την τάση και προστασία στην είσοδο του καλωδίου του κινητήρα.

Βασικές Προδιαγραφές — Από την Πινακίδα

IP67 — Πλήρως Σφραγισμένο για Βιομηχανικά Περιβάλλοντα

Το IP67 είναι μία από τις πιο αυστηρές βαθμίδες προστασίας εισόδου στις προδιαγραφές βιομηχανικών servo κινητήρων: εντελώς στεγανό στη σκόνη και δοκιμασμένο για προσωρινή βύθιση σε βάθος ενός μέτρου για έως και 30 λεπτά.

Στο πλαίσιο εργαλειομηχανών ή αυτοματοποίησης παραγωγής, αυτό σημαίνει ότι ο κινητήρας προστατεύεται αξιόπιστα από όλα τα ρεαλιστικά σενάρια έκθεσης — ψεκασμός ψυκτικού υγρού, κορεσμός από ομίχλη ψυκτικού, καθαρισμός με πλύσιμο και οι κύκλοι συμπύκνωσης που συμβαίνουν σε μηχανές που λειτουργούν σε υγρά εργοστασιακά περιβάλλοντα.

Ο HF103T φέρει αυτήν την προστασία ως τυπικό χαρακτηριστικό, όχι ως προαιρετικό.

Η στεγανοποίηση του άξονα, οι συνδέσεις του περιβλήματος και η είσοδος του καλωδίου είναι όλα βαθμολογημένα ως μέρος της συναρμολόγησης IP67. Αυτό τον διακρίνει από τις παραλλαγές χαμηλότερης βαθμίδας της οικογένειας HF και τον καθιστά κατάλληλη επιλογή για θέσεις άξονα που εκτίθενται σε άμεση ή έμμεση επαφή με ψυκτικό κατά την κανονική λειτουργία του μηχανήματος.

Για αναφορά συντήρησης, το IP67 απαιτεί τα εξαρτήματα στεγανοποίησης να είναι σε καλή κατάσταση για να διατηρούν τη βαθμίδα τους.

Η ακεραιότητα της στεγανοποίησης του άξονα, η κατάσταση του αδένα εισόδου καλωδίου και η καθίση του συνδέσμου πρέπει να ελέγχονται περιοδικά σε κινητήρες σε θέσεις υψηλής έκθεσης, ιδιαίτερα σε μονάδες με εκτεταμένο ιστορικό υπηρεσίας όπου τα ελαστομερή στεγανοποίησης μπορεί να έχουν παλιώσει.

133Hz, 125V, 5.3A — Το Ηλεκτρικό Σημείο Λειτουργίας

Οι παράμετροι της πινακίδας περιγράφουν το σημείο λειτουργίας του κινητήρα όπως παρουσιάζεται από τον servo drive: τριφασική 125V στα 133Hz, καταναλώνοντας 5.3A σε ονομαστικό φορτίο. Αυτές οι τιμές παράγονται από το στάδιο του inverter του οδηγού από την τυπική παροχή δικτύου — η εισερχόμενη παροχή του μηχανήματος είναι τριφασική 200–230V, την οποία ο οδηγός ανορθώνει σε έναν δίαυλο DC και στη συνέχεια αντιστρέφει στη συχνότητα και την τάση που απαιτούνται για να λειτουργήσει ο κινητήρας σε ονομαστική ταχύτητα και ροπή.

Στα 133Hz και 3.000 σ.α.λ., ο ηλεκτρομαγνητικός σχεδιασμός του HF103T είναι βελτιστοποιημένος για αυτήν την περιοχή λειτουργίας.

Το ονομαστικό ρεύμα 5.3A είναι η συνεχής απαίτηση εξόδου του ενισχυτή για αυτόν τον άξονα υπό κανονικό φορτίο παραγωγής — μια παράμετρος που καθορίζει την κατηγορία ρεύματος της μονάδας servo drive και τη διατομή καλωδίωσης για τα καλώδια τροφοδοσίας του κινητήρα.

Η μόνωση Κλάσης F σημαίνει ότι η περιέλιξη έχει ονομαστική τιμή έως 155°C μέγιστο, παρέχοντας επαρκές θερμικό περιθώριο πάνω από την αναμενόμενη θερμοκρασία λειτουργίας σε κανονική συνεχή λειτουργία.

Το βάρος 6.5kg είναι μια πρακτική τιμή για τον σχεδιασμό εγκατάστασης. Με αυτήν τη μάζα, ο κινητήρας μπορεί να χειριστεί και να τοποθετηθεί από έναν τεχνικό, και το τυπικό υλικό στερέωσης servo κινητήρα είναι κατάλληλο για τη φλάντζα και το μοτίβο των βιδών στερέωσης.

Σειρά HF στο Σύστημα Οδήγησης CNC της Mitsubishi

Οι κινητήρες της σειράς HF έχουν σχεδιαστεί για να λειτουργούν με τα συστήματα servo drive CNC MELDAS της Mitsubishi.

Οι μονάδες οδήγησης της σειράς MDS-R υποδεικνύονται ειδικά ως συμβατές με κινητήρες HF που λειτουργούν από είσοδο 200VAC — και αξιοσημείωτα, η τεκμηρίωση της Mitsubishi δηλώνει ρητά ότι οι κινητήρες της σειράς HF δεν είναι συμβατοί με τις συμβατικές σειρές οδηγών MDS-B, MDS-C1 ή MDS-CH. Για μηχανήματα που έχουν υποστεί αναβαθμίσεις συστήματος οδήγησης, αυτή η διάκριση συμβατότητας είναι απαραίτητος έλεγχος πριν από την προδιαγραφή του HF103T ως αντικατάσταση.

Ο τυπικός κωδικοποιητής που είναι τοποθετημένος σε αυτόν τον κινητήρα παρέχει τη διεπαφή ανάδρασης που αναμένεται από τη συμβατή γενιά οδηγών της Mitsubishi. Οι παράμετροι τύπου κινητήρα servo drive πρέπει να ρυθμιστούν ώστε να ταιριάζουν με την προδιαγραφή 1kW της σειράς HF πριν από τη λειτουργία του άξονα.

Αυτό είναι ένα τυπικό βήμα εγκατάστασης, αλλά πρέπει να ολοκληρωθεί σωστά πριν από τον πρώτο κύκλο παραγωγής σε οποιονδήποτε κινητήρα αντικατάστασης.

Σύνδεση Καλωδίου — Σημειώσεις Εγκατάστασης

Η ονομασία "T" στον αριθμό μοντέλου HF103T υποδηλώνει τον τύπο σύνδεσης καλωδίου (τερματικού). Οι ελεύθεροι αγωγοί εξέρχονται από το σώμα του κινητήρα για την τριφασική τροφοδοσία (U, V, W), την προστατευτική γείωση και το σήμα ανάδρασης του κωδικοποιητή.

Ο εγκαταστάτης τους τερματίζει στο οδηγό ή στο κουτί σύνδεσης, επιλέγοντας το μέγεθος και δρομολογώντας τα καλώδια ανάλογα με τη διάταξη του μηχανήματος.

Αυτός ο τύπος σύνδεσης έχει πρακτικά πλεονεκτήματα σε εγκαταστάσεις όπου απαιτείται δρομολόγηση καλωδίων μέσω στενών χώρων, ή όπου απαιτούνται προσαρμοσμένα μήκη καλωδίων.

Σημαίνει επίσης ότι η διεπαφή καλωδίου του κινητήρα καθορίζεται πλήρως από την καλωδίωση της εγκατάστασης — η αντικατάσταση ενός κινητήρα με καλώδιο με έναν κινητήρα τύπου σύνδεσης απαιτεί επανα-τερματισμό της διεπαφής καλωδίου στο άκρο του μηχανήματος, κάτι που προσθέτει χρόνο και κόστος σε αυτό που διαφορετικά θα ήταν μια άμεση αντικατάσταση. Επομένως, η επιβεβαίωση του τύπου σύνδεσης στον εγκατεστημένο κινητήρα πριν από την παραγγελία ενός αντικαταστάτη είναι ένα απλό αλλά σημαντικό βήμα.

Στο άκρο του κινητήρα, οι έξοδοι καλωδίου απαιτούν σωστή ανακούφιση από την τάση για να αποτραπεί η μετάδοση μηχανικής τάσης στο εσωτερικό σημείο σύνδεσης κατά μήκος του καλωδίου κατά τη λειτουργία του μηχανήματος ή την πρόσβαση συντήρησης.

Αυτό είναι ένα κοινό σημείο φθοράς σε κινητήρες που βρίσκονται σε υπηρεσία για πολλά χρόνια ή έχουν υποστεί επαναλαμβανόμενο χειρισμό καλωδίων.

Συχνές Ερωτήσεις

Ε1: Ποιες είναι οι επιβεβαιωμένες ηλεκτρικές παράμετροι του HF103T από την πινακίδα;

Η πινακίδα αναγράφει: ΕΙΣΟΔΟΣ 3AC 125V 5.3A Cl.F / ΕΞΟΔΟΣ 1kW / 3000rpm (133Hz) / 6.5kg / IP67 / IEC60034-1. Τα 125V και 133Hz είναι η τάση και η συχνότητα λειτουργίας του κινητήρα όπως παρέχονται από τον inverter του servo drive — όχι η τάση παροχής δικτύου, η οποία παραμένει η τυπική τριφασική 200–230V. Η μόνωση Κλάσης F υποδηλώνει ονομαστική θερμοκρασία περιέλιξης 155°C.

Ε2: Ποιος Mitsubishi servo drive είναι συμβατός με τον HF103T;

Οι κινητήρες της σειράς HF προδιαγράφονται για χρήση με τις μονάδες οδήγησης της σειράς MDS-R της Mitsubishi που λειτουργούν από 200VAC. Η τεκμηρίωση της Mitsubishi αναφέρει ότι οι κινητήρες της σειράς HF δεν είναι συμβατοί με τις συμβατικές σειρές οδηγών MDS-B, MDS-C1 ή MDS-CH.

Πριν αντικαταστήσετε τον HF103T, επιβεβαιώστε ότι ο εγκατεστημένος οδηγός είναι μονάδα της σειράς MDS-R ή ο συμβατός του διάδοχος. Η τοποθέτηση ενός κινητήρα HF σε μια μη συμβατή γενιά οδηγών θα οδηγήσει σε συναγερμό οδηγού ή αποτυχία εγκατάστασης.

Ε3: Τι σημαίνει πρακτικά το IP67 για την εγκατάσταση αυτού του κινητήρα;

Το IP67 σημαίνει ότι ο κινητήρας είναι εντελώς στεγανός στη σκόνη και δοκιμασμένος για προσωρινή βύθιση (βάθος 1 μέτρου, 30 λεπτά). Σε περιβάλλον εργαλειομηχανής, αυτό καλύπτει όλες τις ρεαλιστικές εκθέσεις: ψεκασμό ψυκτικού, κορεσμό από ομίχλη, συμπύκνωση και εργασίες καθαρισμού.

Η βαθμίδα ισχύει για τον κινητήρα ως πλήρες συγκρότημα — περιλαμβάνονται η στεγανοποίηση του άξονα, το περίβλημα και η είσοδος καλωδίου. Ελέγξτε τη στεγανοποίηση του άξονα και την κατάσταση του αδένα καλωδίου σε μεταχειρισμένους κινητήρες, καθώς η υποβάθμιση της στεγανοποίησης με την πάροδο του χρόνου μπορεί να μειώσει την προστασία κάτω από το IP67, ακόμη και αν ο κινητήρας είναι λειτουργικός.

Ε4: Ο κινητήρας δεν έχει φρένο — τι σημαίνει αυτό για εφαρμογές κάθετου άξονα;

Χωρίς ενσωματωμένο ηλεκτρομαγνητικό φρένο, η συγκράτηση θέσης σε ηρεμία εξαρτάται αποκλειστικά από τον servo drive που διατηρεί ενεργή συγκράτηση ροπής. Για κάθετους άξονες που φέρουν φορτίο βαρύτητας — κεφαλές ατράκτου, οδηγούς στήλης ή οποιονδήποτε μηχανισμό όπου το φορτίο θα κατέβαινε υπό την επίδραση της βαρύτητας εάν ο servo απενεργοποιούνταν — ένα φρένο είναι απαίτηση ασφαλείας.

Ο HF103T χωρίς φρένο είναι κατάλληλος για οριζόντιους άξονες και ελαφρώς φορτωμένους οδηγούς όπου η ενεργή συγκράτηση servo είναι επαρκής. Για κάθετους άξονες με φορτίο βαρύτητας, πρέπει να προδιαγραφεί μια παραλλαγή με φρένο.

Ε5: Τι πρέπει να ελεγχθεί κατά την αξιολόγηση ενός μεταχειρισμένου HF103T;

Ξεκινήστε με τις εξόδους καλωδίου — επιθεωρήστε την ανακούφιση από την τάση και τη μόνωση του καλωδίου για ζημιές, τριβή ή τάση εφελκυσμού, καθώς οι ελεύθεροι αγωγοί είναι πιο εκτεθειμένοι μηχανικά από τους κινητήρες τύπου σύνδεσης. Ελέγξτε τη στεγανοποίηση του άξονα IP67 για σκλήρυνση ή ρωγμές στο χείλος.

Μετρήστε την αντίσταση περιέλιξης τριών φάσεων για ισορροπία φάσης και επαληθεύστε την αντίσταση μόνωσης προς τη γείωση. Περιστρέψτε τον άξονα με το χέρι για να ελέγξετε την κατάσταση των ρουλεμάν. Επιθεωρήστε την επιφάνεια επαφής της φλάντζας του κινητήρα για ζημιές. Στα 6.5 kg, ο κινητήρας είναι διαχειρίσιμος για έναν μόνο τεχνικό κατά την επιθεώρηση.

Μια δοκιμαστική λειτουργία χωρίς φορτίο έως 3.000 σ.α.λ. με παρακολούθηση σήματος κωδικοποιητή σε συμβατό οδηγό MDS-R είναι η σωστή τελική επαλήθευση πριν ο κινητήρας επιστρέψει σε άξονα παραγωγής.
