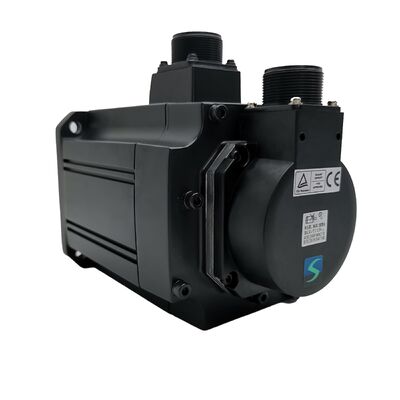

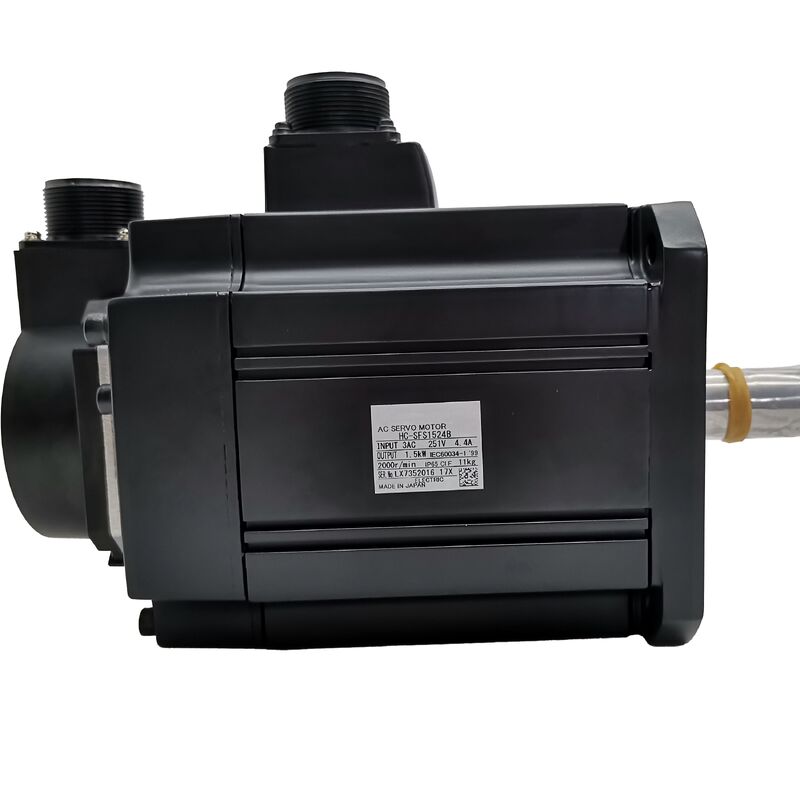

Mitsubishi HC-SFS1524B (HCSFS1524B) — Σερβοκινητήρας AC 1.5kW, κλάσης 400V με Ηλεκτρομαγνητικό Φρένο, 2000 σ.α.λ., Ευθύς Άξονας, Σειρά MELSERVO J2-Super

Επισκόπηση Προϊόντος

Αριθμός Εξαρτήματος: HC-SFS1524B

Επίσης Αναζητείται Ως: HCSFS1524B, HC SFS 1524B, HC-SFS-1524B

Σειρά: Mitsubishi MELSERVO HC-SFS (Γενιά J2-Super)

Κατηγοριοποίηση: Σερβοκινητήρας AC Χωρίς Ψήκτρες Μεσαίας Αδράνειας — 1.5 kW, κλάσης 400V, 2000 σ.α.λ., Ευθύς Άξονας, Ηλεκτρομαγνητικό Φρένο Εφαρμογής Ελατηρίου

Τι Είναι Αυτός ο Κινητήρας

Δύο πράγματα καθορίζουν πλήρως τον HC-SFS1524B σε σχέση με την υπόλοιπη οικογένεια HC-SFS 1.5kW.

Το πρώτο είναι η τάση τροφοδοσίας κλάσης 400V — το "24" στον αριθμό εξαρτήματος. Ο HC-SFS152B είναι η μηχανικά ταυτόσημη έκδοση 200V του ίδιου κινητήρα. Ο HC-SFS1524B περιελίσσει τους ίδιους πόλους στάτορα για λειτουργία σε υποδομές AC 380–480V, τραβάει περίπου το μισό ρεύμα γραμμής σε ισοδύναμη ισχύ και συνδυάζεται με τον ενισχυτή MR-J2S-200_4 αντί για τον MR-J2S-200. Για εργοστάσια και κατασκευαστές μηχανών σε ευρωπαϊκές ή διεθνείς τροφοδοσίες 400V, αυτό εξαλείφει τον μετασχηματιστή που θα χρειαζόταν αλλιώς για τη λειτουργία σερβοκινητήρων Mitsubishi κλάσης 200V. Ίδια απόδοση κινητήρα, απευθείας συνδεδεμένη στην τοπική τροφοδοσία.

Το δεύτερο είναι το ηλεκτρομαγνητικό φρένο — το επίθημα "B". Πρόκειται για ένα φρένο συγκράτησης με εφαρμογή ελατηρίου και ηλεκτρική απελευθέρωση, ενσωματωμένο στο πίσω μέρος του κινητήρα. Το ελατήριο εφαρμόζει τα τακάκια φρένων στον δίσκο όταν το πηνίο του φρένου είναι απενεργοποιημένο. Η ενεργοποίηση του πηνίου με 24V DC ανυψώνει τα τακάκια και απελευθερώνει τον άξονα για κίνηση. Η πρακτική συνέπεια είναι κρίσιμη: το φρένο είναι ενεργοποιημένο από προεπιλογή και απελευθερώνεται μόνο όταν εφαρμόζεται ισχύς στο πηνίο. Μια απώλεια ισχύος — προγραμματισμένη ή απρόβλεπτη — εφαρμόζει αυτόματα το φρένο και συγκρατεί τον άξονα. Για κάθετους άξονες και μηχανισμούς φορτωμένους με βαρύτητα, αυτή είναι ακριβώς η συμπεριφορά που απαιτείται.

Πέρα από αυτά τα δύο χαρακτηριστικά, ο HC-SFS1524B είναι ο ίδιος κινητήρας με απόλυτο κωδικοποιητή 17-bit σε φλάντζα 130 × 130 mm με IP65 όπως κάθε άλλος κινητήρας στην οικογένεια HC-SFS 1.5kW 2000 σ.α.λ.

Τεχνικές Προδιαγραφές

Το Φρένο: Εφαρμογή Ελατηρίου, Ηλεκτρομαγνητική Απελευθέρωση

Μεταξύ των διαφόρων τύπων φρένων κινητήρων που χρησιμοποιούνται σε βιομηχανικά μηχανήματα, ο σχεδιασμός εφαρμογής ελατηρίου με ηλεκτρομαγνητική απελευθέρωση — που ονομάζεται μερικές φορές φρένο ασφαλείας ή κανονικά κλειστό φρένο — έχει ένα συγκεκριμένο και σημαντικό χαρακτηριστικό που τον διακρίνει από εναλλακτικές λύσεις: είναι ασφαλής σε περίπτωση βλάβης.

Το πηνίο του φρένου πρέπει να είναι συνεχώς ενεργοποιημένο με 24V DC για να διατηρείται ο άξονας ελεύθερος να περιστρέφεται. Αφαιρέστε την τροφοδοσία από το πηνίο για οποιονδήποτε λόγο — εντολή E-stop, βλάβη πίνακα, διακοπή ρεύματος, σκόπιμη ακολουθία απενεργοποίησης σερβο — και το ελατήριο ωθεί αμέσως τον δίσκο του φρένου έναντι της επιφάνειας τριβής. Ο άξονας σταματά και παραμένει σταματημένος, μηχανικά, ανεξάρτητα από το αν ο ενισχυτής είναι ενεργός ή αν η κλειδαριά σερβο είναι σε ισχύ.

Αυτός είναι ο σωστός σχεδιασμός για οποιονδήποτε άξονα θα μπορούσε να προκαλέσει τραυματισμό ή ζημιά στο μηχάνημα αν κινηθεί απροσδόκητα. Μια κάθετη κεφαλή ατράκτου. Ένας κάθετα τοποθετημένος περιστρεφόμενος πίνακας. Ένας άξονας Ζ που κινείται με σερβο σε ένα κέντρο κατεργασίας ή τρυπάνι. Ένας βραχίονας γάντζου με αντίβαρο όπου το αντίβαρο είναι ατελές και μια καθαρή καθοδική δύναμη δρα στον άξονα σερβο. Ένας επικλινής μεταφορέας που θα έτρεχε προς τα πίσω υπό την επίδραση της βαρύτητας χωρίς αντίσταση. Σε όλες αυτές τις εφαρμογές, το φρένο εφαρμογής ελατηρίου δεν είναι ευκολία — είναι λειτουργική απαίτηση.

Για οριζόντιους άξονες σε συμμετρικά φορτωμένους μηχανισμούς όπου καμία βαρυτική δύναμη δεν δρα στην κατεύθυνση περιστροφής του άξονα, η κλειδαριά σερβο από μόνη της συγκρατεί επαρκώς τη θέση και ένα φρένο προσθέτει πολυπλοκότητα χωρίς να παρέχει λειτουργικό όφελος. Ο HC-SFS1524B προορίζεται ειδικά για τις εφαρμογές όπου αυτό το φρένο είναι πραγματικά απαραίτητο.

Ακολουθία Φρένων: Τι Πρέπει να Γνωρίζει ο Ενισχυτής

Το ηλεκτρομαγνητικό φρένο στον HC-SFS1524B απαιτεί έναν ξεχωριστό κύκλωμα τροφοδοσίας 24V DC για το πηνίο του φρένου — δεν τροφοδοτείται μέσω της εξόδου U/V/W του σερβοενισχυτή. Ο σχεδιασμός του πίνακα του μηχανήματος πρέπει να περιλαμβάνει τροφοδοτικό 24V DC ονομαστικής ισχύος για το ρεύμα του πηνίου του φρένου, ρελέ φρένου με κατάλληλη καταστολή υπέρτασης και λογική αλληλοσύνδεσης που συντονίζει την ενεργοποίηση και απελευθέρωση του φρένου με την ακολουθία ενεργοποίησης του σερβο.

Η ακολουθία έχει σημασία. Το εγχειρίδιο οδηγιών του σερβοκινητήρα Mitsubishi είναι σαφές: κατά την απελευθέρωση του φρένου, επιβεβαιώνετε πάντα ότι το σερβο είναι ΕΝΕΡΓΟ πριν την απελευθέρωση. Ένας άξονας που απελευθερώνει το φρένο του πριν ο ενισχυτής έχει εγκαταστήσει την κλειδαριά σερβο θα κινηθεί υπό την επίδραση της βαρύτητας ή του φορτίου μέχρι ο ενισχυτής να προλάβει. Σε έναν κάθετο άξονα με σημαντικό φορτίο, αυτή η ολίσθηση μπορεί να είναι αρκετά μεγάλη ώστε να προκαλέσει σύγκρουση ή συναγερμό σφάλματος θέσης. Η αλληλοσύνδεση που αποτρέπει αυτό δεν είναι προαιρετική.

Το σήμα MBR (Magnetic Brake Release) που είναι διαθέσιμο στον ενισχυτή MR-J2S-200_4 παρέχει μια βολική έξοδο για αυτήν την αλληλοσύνδεση — ο ενισχυτής μπορεί να σηματοδοτήσει το ρελέ του φρένου ως μέρος της ακολουθίας ενεργοποίησής του, διασφαλίζοντας ότι η απελευθέρωση συμβαίνει στη σωστή σειρά σε σχέση με την εγκατάσταση της κλειδαριάς σερβο. Συμβουλευτείτε το εγχειρίδιο οδηγιών του ενισχυτή για τον προτεινόμενο χρονισμό της ακολουθίας, ο οποίος ποικίλλει ανάλογα με τη δυναμική του άξονα.

Κατά τη διακοπή: ενεργοποιήστε το φρένο πριν αφαιρέσετε την ενεργοποίηση του σερβο. Η αφήνοντας τον άξονα να επιβραδύνει σε μηδέν με κλειδαριά σερβο και στη συνέχεια να εφαρμόσετε το φρένο — αντί να εφαρμόσετε το φρένο ταυτόχρονα με την αφαίρεση της ενεργοποίησης του σερβο — διασφαλίζει ότι ο άξονας είναι ήδη ακίνητος όταν τα τακάκια φρένων έρχονται σε επαφή με τον δίσκο. Αυτό παρατείνει σημαντικά τη ζωή των δίσκων φρένων σε άξονες με συχνούς κύκλους απενεργοποίησης σερβο.

400V σε Πλαίσιο 130 × 130 mm

Οι κινητήρες HC-SFS 130 × 130 mm στα 400V καταλαμβάνουν μια χρήσιμη σχεδιαστική θέση: μηχανήματα που χρειάζονται συμπαγή διάταξη κινητήρα, λειτουργούν σε υποδομές 400V και απαιτούν έναν κάθετο ή βαρυτικά φορτωμένο άξονα που χρειάζεται φρένο συγκράτησης σε κατάσταση ηρεμίας.

Το εύρος χωρητικότητας που είναι διαθέσιμο σε αυτόν τον συνδυασμό — κλάση 400V, 130 × 130 mm, με φρένο — κυμαίνεται από τον HC-SFS524B στα 500W, μέσω του HC-SFS1024B στα 1kW, έως τον HC-SFS1524B στα 1.5kW. Ο HC-SFS1524B είναι το ανώτατο όριο του συμπαγούς πλαισίου 130 × 130 mm σε αυτήν την κλάση τάσης. Το επόμενο βήμα στην χωρητικότητα — ο HC-SFS2024B στα 2kW — έρχεται με τη μεγαλύτερη φλάντζα 176 × 176 mm, που σημαίνει μια νέα διεπαφή τοποθέτησης κινητήρα. Εάν το πλαίσιο του μηχανήματος σχεδιάστηκε για τη διάταξη 130 × 130 mm και τα 1.5kW επαρκούν για τον προϋπολογισμό ροπής του άξονα, ο HC-SFS1524B είναι η σωστή και τελική απάντηση.

Στα 7.16 Nm συνεχούς και 21.6 Nm μέγιστης ροπής, το σημείο λειτουργίας 1.5kW 2000 σ.α.λ. διαχειρίζεται ένα ευρύ φάσμα πραγματικών απαιτήσεων κάθετου άξονα — άξονες Ζ με κιβώτιο σφαιρικής βίδας με μέτρια μάζα τραπεζιού και εργαλείων, μηχανισμούς ανύψωσης που κινούνται με σερβο, κάθετους σταθμούς μεταφοράς και άξονες τροφοδοσίας πρέσας όπου η θέση πρέπει να συγκρατείται σε οποιοδήποτε σημείο της διαδρομής χωρίς ολίσθηση.

Απόλυτος Κωδικοποιητής 17-Bit και Λειτουργία Κάθετου Άξονα

Σε έναν κάθετο άξονα με φρένο, ο σειριακός απόλυτος κωδικοποιητής 17-bit κερδίζει την αξία του με έναν συγκεκριμένο τρόπο που είναι λιγότερο προφανής από ό,τι σε έναν οριζόντιο άξονα τοποθέτησης.

Εξετάστε τι συμβαίνει όταν ένας κάθετος άξονας σερβο απενεργοποιείται στο τέλος μιας βάρδιας παραγωγής — ή πιο επείγον, όταν σταματά στη μέση της διαδρομής σε ένα E-stop. Το φρένο συγκρατεί τη θέση μηχανικά. Ο κωδικοποιητής διατηρεί τη γωνία του άξονα πολλαπλών στροφών σε απόλυτη τιμή στη μνήμη, υποστηριζόμενος από την μπαταρία A6BAT στον ενισχυτή MR-J2S-200_4. Όταν το μηχάνημα επανεκκινεί, ο ελεγκτής διαβάζει την τρέχουσα απόλυτη θέση από τον κωδικοποιητή, εγκαθιστά την κλειδαριά σερβο, στη συνέχεια απελευθερώνει το φρένο στην σωστή ακολουθία. Ο άξονας είναι άμεσα έτοιμος χωρίς καμία κίνηση επαναφοράς αναφοράς.

Αντιπαραβάλετε αυτό με έναν κωδικοποιητή αυξητικής κίνησης: κατά την επανεκκίνηση, η θέση του άξονα είναι άγνωστη. Απαιτείται ένας κύκλος επαναφοράς στην αρχική θέση, που σημαίνει κίνηση του άξονα — δυνητικά μέσω της περιοχής βαρύτητας του φορτίου — για να βρεθεί ο δείκτης αναφοράς πριν μπορέσει να ξεκινήσει η παραγωγή. Σε έναν κάθετο άξονα Ζ σε ένα κέντρο κατεργασίας ή έναν κάθετα κινούμενο ρομποτικό βραχίονα, αυτή η κίνηση επαναφοράς απαιτεί προσεκτική ακολουθία και αποτελεί μια μη ασήμαντη προσθήκη στη διαδικασία εκκίνησης. Ο απόλυτος κωδικοποιητής την εξαλείφει.

Για μηχανήματα που μπορεί να υποστούν απροσδόκητες διακοπές — είτε λόγω συναγερμού, είτε λόγω E-stop, είτε λόγω απώλειας ισχύος — ο συνδυασμός φρένου εφαρμογής ελατηρίου και απόλυτου κωδικοποιητή σημαίνει ότι ο άξονας σταματά με ασφάλεια, παραμένει εκεί που σταμάτησε και επανεκκινεί από ακριβή γνωστή θέση. Αυτός είναι ο σχεδιασμός που παρέχει ο HC-SFS1524B.

Συμβατοί Ενισχυτές

Τρεις παραλλαγές ενισχυτών MR-J2S-200 κλάσης 400V υποστηρίζουν τον HC-SFS1524B:

MR-J2S-200A4 είναι ο ενισχυτής γενικής χρήσης με αναλογική και παλμική διεπαφή. Δέχεται εντολές θέσης ως παλμικές ακολουθίες από εξωτερικούς ελεγκτές CNC, PLC ή indexers, και εντολές ταχύτητας ή ροπής ως αναλογικές εισόδους τάσης. Όλοι οι τρόποι ελέγχου θέσης, ταχύτητας και ροπής είναι διαθέσιμοι, όπως και οι συνδυασμοί τρόπων μεταγωγής P/S, S/T και T/P. Η σύνδεση RS-232C γίνεται με το λογισμικό ρύθμισης MR Configurator. Αυτή είναι η τυπική επιλογή για τις περισσότερες εφαρμογές εργαλειομηχανών και βιομηχανικού αυτοματισμού όπου η εντολή του άξονα προέρχεται από εξωτερικό ελεγκτή.

MR-J2S-200B4 συνδέεται με ελεγκτές κίνησης Mitsubishi σειράς A και Q μέσω του δικτύου οπτικών ινών SSCNET. Όλα τα δεδομένα θέσης και οι πληροφορίες παρακολούθησης ταξιδεύουν μέσω της σύνδεσης οπτικών ινών — δεν υπάρχει ξεχωριστή αναλογική ή παλμική καλωδίωση προς τον άξονα. Για συστήματα πολλαπλών αξόνων σε πραγματικό χρόνο υπό έναν ελεγκτή κίνησης Mitsubishi, αυτός είναι ο σωστός ενισχυτής. Ο συγχρονισμός σε πραγματικό χρόνο που παρέχει το SSCNET είναι ιδιαίτερα πολύτιμος σε μηχανήματα πολλαπλών αξόνων όπου οι κάθετοι άξονες πρέπει να κινούνται σε συντονισμό με τους οριζόντιους.

MR-J2S-200CP4 ενσωματώνει λειτουργικότητα τοποθέτησης. Έως και 31 θέσεις στόχοι αποθηκεύονται ως δεδομένα πίνακα σημείων εντός του ενισχυτή και ενεργοποιούνται από σήματα I/O ή εντολές δικτύου CC-Link. Για αυτόνομους άξονες τοποθέτησης — σταθμούς ανύψωσης, πρέσες τροφοδοσίας με σερβο, indexers άξονα Ζ σε εξοπλισμό συναρμολόγησης — όπου δεν απαιτείται πλήρης ελεγκτής κίνησης, ο CP4 παρέχει την νοημοσύνη τοποθέτησης τοπικά.

Και οι τρεις ενισχυτές περιλαμβάνουν το σήμα εξόδου MBR (Magnetic Brake Release) για τον συντονισμό του χρονισμού του ρελέ φρένου με την ακολουθία ενεργοποίησης/απενεργοποίησης του σερβο.

Σημείωση κλάσης τάσης: Οι ενισχυτές MR-J2S-200_4 είναι μόνο κλάσης 400V και δεν πρέπει να συνδέονται σε τροφοδοσία 200V. Το επίθημα "4" τόσο στον κινητήρα όσο και στον ενισχυτή πρέπει να ταιριάζει σε ολόκληρο το σύστημα.

Οικογένεια Φρένων HC-SFS 400V: Πού Βρίσκεται ο 1524B

Ο HC-SFS1524B είναι ο κινητήρας υψηλότερης χωρητικότητας στην οικογένεια φρένων 400V που ταιριάζει σε φλάντζα 130 × 130 mm. Η μετάβαση στον HC-SFS2024B σημαίνει αποδοχή ενός μεγαλύτερου πλαισίου και επανεξέταση της διεπαφής τοποθέτησης του κινητήρα. Για σχεδιασμούς μηχανημάτων που έχουν δεσμευτεί στη διάταξη 130 × 130 mm, ο 1524B είναι η υψηλότερη επιλογή εξόδου, υψηλότερης ροπής διαθέσιμη πριν αυξηθεί το μέγεθος του πλαισίου.

Τυπικές Εφαρμογές

Κάθετος άξονας Ζ σε κέντρα κατεργασίας και τρυπάνια. Η αρχετυπική εφαρμογή σερβο με φρένο: μια κάθετα κινούμενη κεφαλή ατράκτου ή συρόμενη μονάδα Ζ όπου το βάρος της ατράκτου, του εργαλείου και του μηχανισμού συρόμενης μονάδας θα έπεφτε υπό την επίδραση της βαρύτητας αν αφαιρούνταν το ρεύμα του σερβο. Το φρένο εφαρμογής ελατηρίου συγκρατεί τη θέση Ζ μηχανικά σε περίπτωση E-stop και απενεργοποίησης. Ο απόλυτος κωδικοποιητής εξαλείφει την επαναφορά στην αρχική θέση κατά την επανεκκίνηση. Η ονομαστική ισχύς 400V συνδέεται απευθείας στην κύρια τροφοδοσία του μηχανήματος χωρίς μετασχηματιστή.

Τροφοδοσίες πρέσας και μηχανών πρεσαρίσματος με σερβο. Κάθετες μονάδες εμβόλου και άξονες μαξιλαριού μήτρας με ενεργοποίηση σερβο σε πρέσες όπου η θέση πρέπει να συγκρατείται με ακρίβεια σε οποιοδήποτε σημείο της διαδρομής, συμπεριλαμβανομένων των διακοπών κατά τη διάρκεια του κύκλου. Ο συνδυασμός 7.16 Nm συνεχούς ροπής, 21.6 Nm μέγιστης για επιτάχυνση και ενός φρένου ασφαλείας ταιριάζει σε αυτούς τους μηχανισμούς σε μηχανήματα ευρωπαϊκής τάσης.

Σταθμοί ανύψωσης και κάθετοι άξονες μεταφορικών μηχανημάτων. Άξονες ανύψωσης εξαρτημάτων, ανελκυστήρες παλετών και κάθετοι άξονες μεταφοράς σε μηχανήματα συναρμολόγησης και μεταφοράς συγκόλλησης. Αυτοί οι μηχανισμοί λειτουργούν με μέτρια ταχύτητα, μεταφέρουν καθορισμένα ωφέλιμα φορτία και πρέπει να συγκρατούν τη θέση σε κάθε σταθμό υπό φορτίο ενώ ολοκληρώνεται η λειτουργία του σταθμού. Ο απόλυτος κωδικοποιητής σημαίνει ότι η θέση ανύψωσης είναι γνωστή αμέσως σε οποιαδήποτε επανεκκίνηση.

Άξονες αρθρώσεων ρομπότ σε πλατφόρμες 400V. Δευτερεύοντες άξονες αρθρώσεων ρομπότ — ώμος, αγκώνας — όπου τα ευρωπαϊκά πρότυπα μηχανημάτων απαιτούν φρένο συγκράτησης σε οποιονδήποτε άξονα θα κινούνταν υπό την επίδραση της βαρύτητας όταν αφαιρείται η ισχύς του σερβο. Το συμπαγές πλαίσιο 130 × 130 mm ταιριάζει σε γεωμετρίες ρομποτικών βραχιόνων όπου η συσκευασία του κινητήρα είναι περιορισμένη.

Κάθετοι άξονες τροφοδοσίας σε μηχανές λείανσης CNC και EDM. Κεφαλές λείανσης και άξονες Ζ τροφοδοσίας ηλεκτροδίων όπου ο άξονας πρέπει να σταθμεύει σε γνωστή θέση κατά την απενεργοποίηση του μηχανήματος και να συνεχίζει από αυτήν την ακριβή θέση χωρίς καμία κίνηση επαναφοράς που θα μπορούσε να έρθει σε επαφή με το τεμάχιο εργασίας ή να καταστρέψει το ηλεκτρόδιο. Το φρένο συγκρατεί, ο απόλυτος κωδικοποιητής αναφέρει, ο άξονας επανεκκινεί καθαρά.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του HC-SFS1524B και του HC-SFS152B;

Είναι ο ίδιος κινητήρας σε διαφορετικές τάσεις τροφοδοσίας. Ο HC-SFS152B είναι κινητήρας κλάσης 200V που παράγει 7.16 Nm συνεχούς ροπής και απαιτεί ενισχυτή MR-J2S-200A/B/CP. Ο HC-SFS1524B είναι το ισοδύναμο κλάσης 400V — ίδιο πλαίσιο, ίδια ροπή, ίδιο φρένο, ίδιος κωδικοποιητής 17-bit — απαιτώντας ενισχυτή MR-J2S-200A4/B4/CP4. Για μηχανήματα που λειτουργούν σε υποδομές 400V, ο 1524B είναι η άμεση επιλογή. Ο κινητήρας και ο ενισχυτής συνδέονται στην τροφοδοσία χωρίς μετασχηματιστή ανύψωσης τάσης.

Ε2: Τι τάση και ρεύμα απαιτεί το πηνίο του ηλεκτρομαγνητικού φρένου;

Το φρένο εφαρμογής ελατηρίου στον HC-SFS1524B απελευθερώνεται με εφαρμογή 24V DC στο πηνίο του φρένου. Αυτή η τροφοδοσία 24V πρέπει να προέρχεται από τον πίνακα του μηχανήματος — είναι ξεχωριστή από την τροφοδοσία του κινητήρα και την έξοδο του σερβοενισχυτή. Το ρελέ του φρένου και η τροφοδοσία 24V του πρέπει να είναι κατάλληλα διαστασιολογημένα και χρονοσυντονισμένα. Απαιτείται καταστολή υπέρτασης (δίοδος ή βαρυστοιχείο) στα άκρα του πηνίου για την προστασία των επαφών του ρελέ όταν το πηνίο είναι απενεργοποιημένο.

Ε3: Μπορεί το φρένο να χρησιμοποιηθεί ως δυναμικό φρένο στάσης κατά την επιβράδυνση;

Όχι. Το ηλεκτρομαγνητικό φρένο στον HC-SFS1524B είναι ένα φρένο συγκράτησης, όχι φρένο λειτουργίας. Έχει σχεδιαστεί για να συγκρατεί έναν ακίνητο άξονα — όχι για να επιβραδύνει έναν κινούμενο. Η εφαρμογή του φρένου ενώ ο κινητήρας λειτουργεί θα φθείρει γρήγορα τις επιφάνειες τριβής και μπορεί να καταστρέψει τον μηχανισμό του φρένου. Η σωστή ακολουθία είναι: επιβράδυνση του άξονα σε ακινησία υπό έλεγχο σερβο, στη συνέχεια ενεργοποίηση του φρένου για συγκράτηση της σταματημένης θέσης.

Ε4: Πού βρίσκεται η μπαταρία του απόλυτου κωδικοποιητή και πώς λειτουργεί με έναν κάθετο άξονα με φρένο;

Η εφεδρική μπαταρία — Mitsubishi A6BAT — βρίσκεται στον ενισχυτή MR-J2S-200_4, όχι στον κινητήρα. Διατηρεί τον μετρητή απόλυτης τιμής πολλαπλών στροφών μέσω γεγονότων απώλειας τροφοδοσίας. Σε έναν κάθετο άξονα με φρένο, αυτό σημαίνει ότι ο άξονας σταματά και συγκρατεί τη θέση του μηχανικά όταν αφαιρείται η τροφοδοσία, και ο κωδικοποιητής διατηρεί αυτήν την ακριβή θέση στη μνήμη. Κατά την επανεκκίνηση, ο ελεγκτής διαβάζει αμέσως την απόλυτη θέση — δεν απαιτείται κίνηση επαναφοράς στην αρχική θέση. Αντικαταστήστε την A6BAT όταν ο ενισχυτής ενεργοποιήσει έναν συναγερμό χαμηλής μπαταρίας. Μια εξαντλημένη μπαταρία επαναφέρει τον μετρητή απόλυτης τιμής και απαιτεί κύκλο επαναφοράς αναφοράς.

Ε5: Είναι ο HC-SFS1524B συμβατός με ενισχυτές MR-J3 ή MR-J4;

Όχι. Ο HC-SFS1524B απαιτεί έναν ενισχυτή MR-J2S-200 κλάσης 400V (παραλλαγή A4, B4 ή CP4). Δεν είναι άμεσα συμβατός με ενισχυτές MR-J3 ή MR-J4. Για νέους σχεδιασμούς μηχανημάτων όπου το υλικό J2-Super δεν είναι πλέον διαθέσιμο, το αντίστοιχο τρέχουσας γενιάς θα προερχόταν από τις σειρές HG-SR ή HF-SP με ενισχυτή MR-J4 400V — αλλά αυτό απαιτεί την αντικατάσταση τόσο του κινητήρα όσο και του ενισχυτή μαζί, μαζί με την επαλήθευση της συμβατότητας καλωδίων και συνδετήρων.
