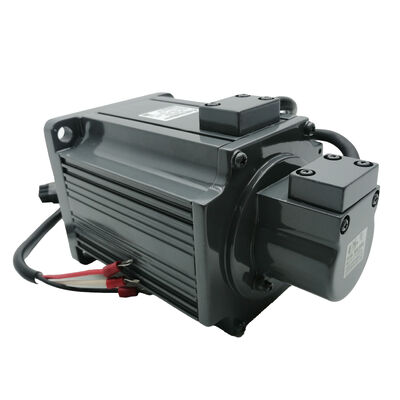

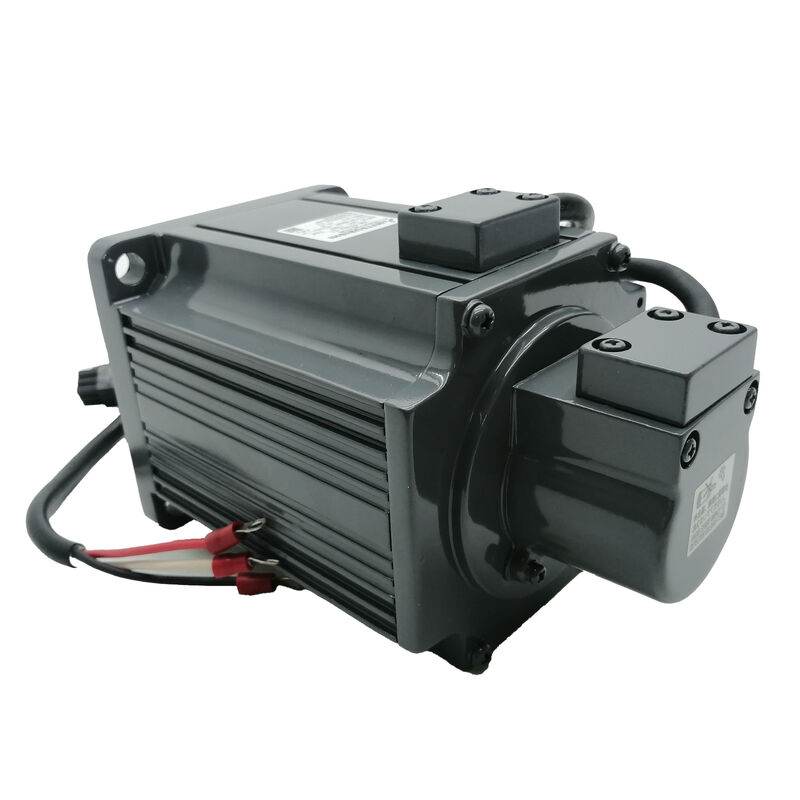

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — Σερβοκινητήρας AC 300W, Σύνδεσμος Cannon, Ειδική Προδιαγραφή, 3000 σ.α.λ., Σειρά MELSERVO HA-FF

Επισκόπηση Προϊόντος

Αριθμός Εξαρτήματος: HA-FF33C-S5

Επίσης Αναζητείται Ως: HAFF33CS5, HA FF 33C S5, HA-FF33C S5

Σειρά: Mitsubishi MELSERVO HA-FF (Χαμηλή Αδράνεια, Μικρή Χωρητικότητα)

Κατηγορία: Σερβοκινητήρας AC Brushless Χαμηλής Αδράνειας — 300 W, κλάση 200V, 3000 σ.α.λ., Σύνδεσμος Cannon, Ειδική Προδιαγραφή

Κατανόηση αυτού του Αριθμού Εξαρτήματος στην Οικογένεια HA-FF

Η σειρά Mitsubishi HA-FF αντιπροσωπεύει μια παλαιότερη γενιά σερβοκινητήρων MELSERVO μικρής χωρητικότητας — συμπαγείς μονάδες χαμηλής αδράνειας που καλύπτουν το εύρος 50W έως 600W, όλες με ονομαστική ταχύτητα 3.000 σ.α.λ. Εντός αυτής της οικογένειας, ο HA-FF33 είναι ο εκπρόσωπος των 300W, με ονομαστική ροπή 2,9 Nm, φλάντζα διαμέτρου κεντραρίσματος 70mm και βαθμό προστασίας IP54.

Αυτό που διαχωρίζει τον HA-FF33C-S5 από τον βασικό HA-FF33 είναι δύο συγκεκριμένοι προσδιοριστές που καθορίζουν τη φυσική του ταυτότητα και τη διαμόρφωσή του.

Το C στον αριθμό εξαρτήματος υποδηλώνει έναν σύνδεσμο τροφοδοσίας τύπου Cannon (στρογγυλός τύπου MS), αντικαθιστώντας τις εξόδους καλωδίων της τυπικής παραλλαγής του κινητήρα.

Οι φάσεις τροφοδοσίας συνδέονται μέσω ενός κυκλικού συνδέσμου στρατιωτικού τύπου αντί για καλώδια pigtail — μια σημαντική διαφορά όταν ο κινητήρας βρίσκεται μέσα σε ένα μηχάνημα όπου η σύνδεση και αποσύνδεση του συνδέσμου είναι μια τακτική εργασία συντήρησης.

Το -S5 είναι ένας ειδική προδιαγραφή εργοστασίου, που υποδηλώνει μια καθορισμένη τροποποίηση από το πρότυπο — συνήθως αλλαγή μήκους άξονα, συγκεκριμένη διάταξη καλωδίου, τροποποίηση κωδικοποιητή ή απαίτηση συναρμολόγησης OEM. Οι παράμετροι απόδοσης του ίδιου του κινητήρα παραμένουν αυτές της βασικής πλατφόρμας HA-FF33.

Για σκοπούς προμήθειας και συντήρησης, ο πλήρης ακριβής αριθμός εξαρτήματος — HA-FF33C-S5 — πρέπει να χρησιμοποιείται χωρίς υποκατάσταση.

Ένας HA-FF33B-S5 ή HA-FF33C χωρίς την κατάληξη S5 είναι ένα διαφορετικό φυσικό εξάρτημα.

Τεχνικές Προδιαγραφές

Η ειδική προδιαγραφή -S5 καθορίζει μια εργοστασιακά καθορισμένη παραλλαγή του βασικού HA-FF33C. Επιβεβαιώστε τις ακριβείς λεπτομέρειες διαμόρφωσης με το φύλλο προδιαγραφών Mitsubishi S5 για αυτόν τον αριθμό εξαρτήματος πριν από τη χρήση σε νέο σχεδιασμό.

Η Σειρά HA-FF: Μικρή, Γρήγορη, Ελαφρύ Φορτίο

Η σειρά HA-FF της Mitsubishi σχεδιάστηκε για έναν συγκεκριμένο τύπο εφαρμογής σερβοκινητήρων: συμπαγή μηχανήματα όπου το φορτίο είναι ελαφρύ, η ταχύτητα λειτουργίας είναι υψηλή και ο χρόνος κύκλου είναι πρωταρχικής σημασίας. Εξοπλισμός συναρμολόγησης ηλεκτρονικών εξαρτημάτων, μηχανισμοί χειρισμού ημιαγωγών, μικρά συστήματα pick-and-place, ελαφριά τραπέζια τοποθέτησης X-Y και κεφαλές εφαρμογής ετικετών είναι τα περιβάλλοντα γύρω από τα οποία κατασκευάστηκε αυτή η σειρά.

Το καθοριστικό χαρακτηριστικό των κινητήρων χαμηλής αδράνειας είναι η ικανότητά τους να επιταχύνουν και να επιβραδύνουν γρήγορα.

Όταν η γωνιακή ορμή του ίδιου του ρότορα είναι μικρή σε σχέση με τη ροπή που μπορεί να παρέχει ο ενισχυτής, ο άξονας ανταποκρίνεται στις εντολές ταχύτητας σχεδόν αμέσως. Για εφαρμογές που εκτελούν πολλές σύντομες κινήσεις τοποθέτησης ανά λεπτό — ο καθοριστικός κύκλος λειτουργίας του εξοπλισμού συναρμολόγησης και χειρισμού — αυτό μεταφράζεται άμεσα σε υψηλότερη παραγωγικότητα.

Ένας κινητήρας χαμηλής αδράνειας ολοκληρώνει κάθε κίνηση ταχύτερα, δαπανά λιγότερο χρόνο σε μέγιστο ρεύμα και επιτρέπει στον μηχανικό σχεδιαστή να καθορίσει μικρότερους χρόνους αναμονής μεταξύ των κινήσεων.

Ο HA-FF33 των 300W βρίσκεται στη μέση της σειράς HA-FF. Είναι διπλάσιας εξόδου από τον HA-FF13 (100W) και μισής από τον HA-FF63 (600W).

Για τον τύπο αυτοματισμού ελαφρού φορτίου που εξυπηρετούν αυτοί οι κινητήρες, τα 300W και η ονομαστική ροπή 2,9 Nm είναι συχνά η ακριβής απαιτούμενη χωρητικότητα — αρκετή για να κινήσει ένα στάδιο μέτριου βάρους ή έναν μηχανισμό μεταφοράς χωρίς να χρειαστεί μεγαλύτερος, βαρύτερος κινητήρας που θα προσέθετε περιττή μάζα και αδράνεια στην κινούμενη δομή.

Ο Σύνδεσμος Cannon: Γιατί η Κατάληξη C Έχει Σημασία

Στον τυπικό HA-FF33, οι συνδέσεις τροφοδοσίας του κινητήρα εξέρχονται ως καλώδια — αγωγοί pigtail που ο εγκαταστάτης συνδέει στον ενισχυτή μέσω ενός ακροδέκτη ή ενός συνδέσμου που έχει πρεσαριστεί στο χέρι. Ο HA-FF33C αντικαθιστά αυτά τα καλώδια με έναν στρογγυλό σύνδεσμο τύπου Cannon MS τοποθετημένο απευθείας στο περίβλημα του κινητήρα.

Αυτή είναι περισσότερο από μια αισθητική διαφορά. Οι στρογγυλοί σύνδεσμοι στρατιωτικού τύπου — η οικογένεια συνδέσμων που χρησιμοποιούσε η Mitsubishi και πολλοί άλλοι κατασκευαστές κινητήρων στους κινητήρες της σειράς HA-FF — έχουν συγκεκριμένα πρακτικά πλεονεκτήματα σε περιβάλλοντα μηχανημάτων:

Επιβεβαίωση θετικής εμπλοκής. Ο δακτύλιος ασφάλισης bayonet στους συνδέσμους τύπου MS ασφαλίζει με ένα σαφές κλικ που ο εγκαταστάτης μπορεί να αισθανθεί ακόμα και με γάντια.

Σε αντίθεση με ένα καλώδιο που έχει πρεσαριστεί σε ακροδέκτη, δεν υπάρχει αμφιβολία για το αν η σύνδεση έχει ολοκληρωθεί.

Εύκολη αποσύνδεση για συντήρηση. Η αφαίρεση ενός κινητήρα για αντικατάσταση κωδικοποιητή, συντήρηση ρουλεμάν ή αντικατάσταση κινητήρα απαιτεί μόνο το στρίψιμο του δακτυλίου ασφάλισης και το τράβηγμα του σώματος του συνδέσμου. Η εναλλακτική λύση — η αποσύνδεση καλωδίων από έναν ακροδέκτη — απαιτεί εργαλεία και προσεκτική σημείωση για το ποιο καλώδιο πού πηγαίνει.

Συμβατότητα και αντικατάσταση καλωδίων. Ο σύνδεσμος Cannon στον κινητήρα έχει ένα καθορισμένο πρότυπο συνδέσμου ζεύξης.

Ανταλλακτικά καλώδια τροφοδοσίας είναι διαθέσιμα από τη Mitsubishi ως είδη καταλόγου, με καθορισμένα μήκη καλωδίων. Οι κινητήρες με καλώδια απαιτούν από τον εγκαταστάτη να προετοιμάσει προσαρμοσμένες τερματικές συνδέσεις· οι κινητήρες με συνδέσμους χρησιμοποιούν καθορισμένες συναρμολογήσεις.

Για μηχανήματα που θα συντηρούνται στο πεδίο, ιδιαίτερα πολυάξονες μηχανές όπου πολλοί κινητήρες μπορεί να χρειαστεί να αντικατασταθούν κατά τη διάρκεια ζωής του μηχανήματος, η διεπαφή συνδέσμου μειώνει τον χρόνο συντήρησης και τον κίνδυνο σφαλμάτων καλωδίωσης.

Ειδική Προδιαγραφή -S5: Τι Σημαίνει στην Πράξη

Η Mitsubishi χρησιμοποιεί αλφαριθμητικές καταλήξεις — S1, S5, S13, S15 και άλλες — για να προσδιορίσει ειδικές προδιαγραφές εργοστασίου.

Αυτές είναι καθορισμένες παραλλαγές από το τυπικό προϊόν, που δημιουργούνται για να καλύψουν συγκεκριμένες απαιτήσεις OEM και τεκμηριώνονται σε εσωτερικά φύλλα προδιαγραφών της Mitsubishi. Μπορεί να περιλαμβάνουν τροποποιημένο μήκος ή διάμετρο άξονα, συγκεκριμένη κατεύθυνση εξόδου καλωδίου, διαφορετικό τύπο ή ανάλυση κωδικοποιητή, τροποποιημένη διάμετρο πιλότου φλάντζας ή συνδυασμούς πολλών από αυτά.

Αυτό που είναι συνεπές σε όλες τις ειδικές προδιαγραφές είναι ότι τα δεδομένα απόδοσης του βασικού κινητήρα — ονομαστική ταχύτητα, ονομαστική ροπή, τύπος κωδικοποιητή και συμβατότητα ενισχυτή — παραμένουν αμετάβλητα. Ο HA-FF33C-S5 αποδίδει ισοδύναμα με τον βασικό HA-FF33C σε όλες τις ηλεκτρικές και δυναμικές παραμέτρους.

Ο προσδιοριστής S5 καταγράφει ένα φυσικό χαρακτηριστικό ή χαρακτηριστικό διαμόρφωσης της συγκεκριμένης μονάδας.

Η πρακτική συνέπεια για την προμήθεια: μόνο η ακριβής κατάληξη είναι εναλλάξιμη με το πρωτότυπο. Ένας HA-FF33C χωρίς κατάληξη S5, ή με διαφορετικό αριθμό ειδικής προδιαγραφής, μπορεί να μην ταιριάζει φυσικά στην αρχική τοποθέτηση του μηχανήματος.

Κατά την προμήθεια του HA-FF33C-S5 ως αντικατάσταση, αντιστοιχίστε τον πλήρη αριθμό εξαρτήματος. Σε περίπτωση αμφιβολίας, συγκρίνετε τις φυσικές διαστάσεις της μονάδας που έχετε με το πρωτότυπο πριν από την εγκατάσταση.

Συμβατοί Ενισχυτές

Οι κινητήρες της σειράς HA-FF συνδυάζονται με ενισχυτές της κλάσης MR-J2-40 — η μονάδα χωρητικότητας 400W στην πρώτη γενιά της πλατφόρμας MR-J2. Η αντιστοίχιση του HA-FF33C με τον MR-J2-40CT (ενισχυτής τοποθέτησης συμβατός με CC-Link) τεκμηριώνεται στο εγχειρίδιο οδηγιών MR-J2-CT· ο τυπικός HA-FF33 συνδυάζεται επίσης με τον γενικής χρήσης MR-J2-40A.

Αξίζει να είμαστε σαφείς σχετικά με το γενεαλογικό πλαίσιο: η σειρά HA-FF προηγείται της πλατφόρμας J2-Super (MR-J2S).

Αυτοί οι κινητήρες χρησιμοποιούν έναν παλαιότερο σειριακό κωδικοποιητή, όχι το πρωτόκολλο 17-bit J2-Super. Είναι μη συμβατοί με ενισχυτές MR-J2S χωρίς προσαρμογέα υλικού, και καθόλου συμβατοί με ενισχυτές MR-J3 ή MR-J4.

Για μηχανήματα που λειτουργούν με αρχικούς ενισχυτές MR-J2-40 (πρώτης γενιάς) και κινητήρες HA-FF33C-S5, η διαδρομή προμήθειας είναι απλή: αντικατάσταση όμοιου με όμοιο.

Για μηχανήματα που ανακαινίζονται ή αναβαθμίζονται σε πλατφόρμες σερβοκινητήρων νεότερης γενιάς της Mitsubishi, ο κινητήρας πρέπει επίσης να αναβαθμιστεί — συνήθως σε έναν HG-KN ή HC-KFS43 ή παρόμοιο κινητήρα χαμηλής αδράνειας μικρής χωρητικότητας από νεότερη σειρά που ταιριάζει με τη νέα γενιά ενισχυτών.

Η μπαταρία για την εφεδρική μνήμη απόλυτης θέσης — εάν το σύστημα χρησιμοποιεί λειτουργία απόλυτου κωδικοποιητή — βρίσκεται στον ενισχυτή MR-J2, όχι στον κινητήρα.

Επισκόπηση Χωρητικότητας Σειράς HA-FF

Όλα τα μοντέλα της σειράς μοιράζονται την ονομαστική ταχύτητα 3.000 σ.α.λ. και τη φιλοσοφία σχεδιασμού χαμηλής αδράνειας, μικρής χωρητικότητας.

Ο HA-FF33 καταλαμβάνει το μέσο της σειράς χωρητικότητας, με τον ίδιο βαθμό προστασίας IP54 όπως οι μονάδες 050W, 400W και 600W. (Τα μοντέλα 100W και 200W φέρουν IP44 αντί για IP54 — μια λεπτομέρεια που αξίζει να ελέγξετε όταν ο κινητήρας χρησιμοποιείται σε περιβάλλοντα με περιστασιακά ψεκασμό ψυκτικού ή νερού.)

Τυπικές Εφαρμογές

Συναρμολόγηση και χειρισμός ηλεκτρονικών εξαρτημάτων. Κεφαλές pick-and-place, τροφοδότες ταινιών εξαρτημάτων και άξονες σταδίων συγκόλλησης σε εξοπλισμό συναρμολόγησης επιφανείας είναι κλασικές εφαρμογές της σειράς HA-FF. Ο συνδυασμός χαμηλής αδράνειας ρότορα — γρήγορη επιτάχυνση — και συμπαγούς φυσικού περιβλήματος ταιριάζει σε πολυάξονες μηχανές συναρμολόγησης όπου πολλοί μικροί σερβοκινητήρες χωρούν σε περιορισμένο όγκο μηχανήματος.

Εξοπλισμός χειρισμού πλακετών ημιαγωγών. Βραχίονες μεταφοράς πλακετών, φορτωτές περιοδικών και άξονες σταδίων σε εξοπλισμό επεξεργασίας ημιαγωγών χρησιμοποιούν μικρούς σερβοκινητήρες χαμηλής αδράνειας στα 200V στο ακριβές εύρος χωρητικότητας που καλύπτει ο HA-FF33. Η σφραγισμένη κατασκευή σε IP54 παρέχει επαρκή προστασία έναντι της σκόνης του περιβάλλοντος διεργασίας και της ήπιας ατμοσφαιρικής μόλυνσης που υπάρχει σε αυτά τα συστήματα.

Μηχανές εφαρμογής και εκτύπωσης και εφαρμογής ετικετών. Οι σερβοκινούμενες κεφαλές διανομής και εφαρμογής ετικετών απαιτούν ακριβή συγχρονισμό ταχύτητας με τη γραμμή παραγωγής, ελαφριά μηχανική κατασκευή για ελαχιστοποίηση της αδράνειας στον βραχίονα εφαρμογής και συμπαγή μορφή κινητήρα.

Ο HA-FF33C-S5, με τη διεπαφή συνδέσμου και τη χωρητικότητα 300W, ταιριάζει καλά σε αυτόν τον τύπο εφαρμογής.

Μικρά στάδια τοποθέτησης και επιθεώρησης X-Y. Συσκευές μέτρησης συντεταγμένων, οπτικά συστήματα επιθεώρησης και μικρά βοηθήματα μηχανουργικής κατεργασίας CNC με ελαφριά μάζα σταδίου χρησιμοποιούν σερβοκινητήρες χαμηλής χωρητικότητας όπου ο κυρίαρχος περιορισμός σχεδιασμού είναι η απόδοση επιτάχυνσης παρά η συνεχής ροπή.

Βοηθητικοί άξονες σε μεγαλύτερα μηχανήματα. Δεν είναι κάθε σερβο-άξονας σε εργαλειομηχανή ή γραμμή συσκευασίας ένας κύριος άξονας τροφοδοσίας ή διαμόρφωσης.

Οι βραχίονες αλλαγής εργαλείων, οι εκτοξευτές εξαρτημάτων, οι μηχανισμοί μετατόπισης και οι βοηθητικοί ενεργοποιητές σύσφιξης συχνά λειτουργούν στα 200–400W με ελαφρά φορτία. Ο HA-FF33 χειρίζεται αυτούς τους δευτερεύοντες άξονες καθαρά εντός του περιβλήματος με βαθμό προστασίας IP54.

Συχνές Ερωτήσεις

Ε1: Τι σημαίνει η κατάληξη "C" στον HA-FF33C-S5, και είναι εναλλάξιμη με τον τυπικό HA-FF33;

Το "C" υποδηλώνει έναν σύνδεσμο τύπου Cannon (στρογγυλό τύπου MS) για την είσοδο τροφοδοσίας του κινητήρα, αντί για τα καλώδια στον τυπικό HA-FF33. Οι ηλεκτρικές προδιαγραφές και οι προδιαγραφές απόδοσης είναι πανομοιότυπες — 300W, ονομαστική ροπή 2,9 Nm, 3.000 σ.α.λ.

Δεν είναι φυσικά εναλλάξιμα χωρίς τροποποίηση καλωδίου, επειδή ο τυπικός κινητήρας τερματίζει σε γυμνά καλώδια ενώ η παραλλαγή C τερματίζει σε ένα σώμα συνδέσμου ζεύξης. Βεβαιωθείτε ότι η διάταξη του καλωδίου τροφοδοσίας σας χρησιμοποιεί τον σωστό σύνδεσμο ζεύξης για την παραλλαγή C πριν από την παραγγελία.

Ε2: Τι προσδιορίζει η ειδική προδιαγραφή "-S5", και μπορεί ένας τυπικός HA-FF33C να υποκαταστήσει;

Το -S5 είναι μια ειδική προδιαγραφή εργοστασίου που ορίζει μια τροποποίηση από τον τυπικό κινητήρα — συνήθως μια διάσταση άξονα, δρομολόγηση καλωδίου ή χαρακτηριστικό τοποθέτησης που έχει καθοριστεί από έναν πελάτη OEM. Η βασική απόδοση του κινητήρα παραμένει αμετάβλητη.

Το αν ένας τυπικός HA-FF33C μπορεί να υποκαταστήσει εξαρτάται εξ ολοκλήρου από το τι ορίζει πραγματικά η τροποποίηση S5.

Χωρίς να επιβεβαιώσετε το φύλλο προδιαγραφών S5 από τη Mitsubishi, η υποκατάσταση ενέχει τον κίνδυνο φυσικής ασυμφωνίας ή ασυμφωνίας διαμόρφωσης. Αντιστοιχίστε τον πλήρη αριθμό εξαρτήματος για άμεση αντικατάσταση.

Ε3: Ποιος ενισχυτής είναι συμβατός με τον HA-FF33C-S5;

Η σειρά HA-FF33 συνδυάζεται με ενισχυτές της κλάσης MR-J2-40 — η πλατφόρμα MR-J2 πρώτης γενιάς χωρητικότητας 400W. Ο MR-J2-40A είναι η παραλλαγή αναλογικής/παλμικής διεπαφής γενικής χρήσης· ο MR-J2-40CT υποστηρίζει τοποθέτηση CC-Link.

Ο κωδικοποιητής της σειράς HA-FF είναι μη συμβατός με ενισχυτές MR-J2S, MR-J3 ή MR-J4. Αυτοί οι κινητήρες ανήκουν στην προ-J2S γενιά και απαιτούν την αρχική πλατφόρμα ενισχυτών MR-J2.

Ε4: Τι είναι ο βαθμός προστασίας IP54, και είναι επαρκής για περιβάλλοντα ψυκτικού;

IP54 σημαίνει ότι ο κινητήρας προστατεύεται από την εισχώρηση σκόνης επαρκώς ώστε να αποτρέπονται επιβλαβείς εναποθέσεις (όχι πλήρως αδιαβροχοποιημένος) και από νερό που ψεκάζεται από οποιαδήποτε κατεύθυνση. Είναι επαρκής για εσωτερικά βιομηχανικά περιβάλλοντα με περιστασιακό ψεκασμό ψυκτικού ή ελαφριά ομίχλη. Δεν έχει βαθμολογία για άμεσους ψεκασμούς ψυκτικού ή βύθιση.

Σε περιβάλλοντα με βαρύ ψυκτικό ή διαδικασίες πλύσης, επαληθεύστε εάν το IP54 είναι επαρκές ή εάν απαιτείται κινητήρας υψηλότερης βαθμολογίας.

Οι παραλλαγές HA-FF13 και HA-FF23 φέρουν μόνο IP44 — η βαθμολογία IP54 του HA-FF33 είναι ελαφρώς πιο στιβαρή εντός της οικογένειας.

Ε5: Η σειρά HA-FF έχει διακοπεί. Πού μπορεί ακόμα να προμηθευτεί ο HA-FF33C-S5;

Ολόκληρη η σειρά HA-FF έχει διακοπεί από τη Mitsubishi, αλλά ο HA-FF33C-S5 παραμένει διαθέσιμος μέσω εμπόρων πλεοναζόντων βιομηχανικών αυτοματισμών και πιστοποιημένων καταστημάτων ανακατασκευής που ειδικεύονται σε σερβοκινητήρες Mitsubishi. Οι ανακατασκευασμένες μονάδες — όπου ο κινητήρας έχει αποσυναρμολογηθεί, τα ρουλεμάν έχουν αντικατασταθεί, ο κωδικοποιητής έχει ελεγχθεί και έχει δοκιμαστεί υπό φορτίο — αποτελούν μια βιώσιμη επιλογή για τη συντήρηση υπαρχόντων μηχανημάτων.

Για νέους σχεδιασμούς μηχανημάτων ή μεγάλες ανακαινίσεις μηχανημάτων, η Mitsubishi συνιστά τη μετάβαση σε κινητήρες χαμηλής αδράνειας τρέχουσας γενιάς, όπως η σειρά HG-KN ή HC-KFS με συμβατούς ενισχυτές MR-J4 ή MR-JE.
