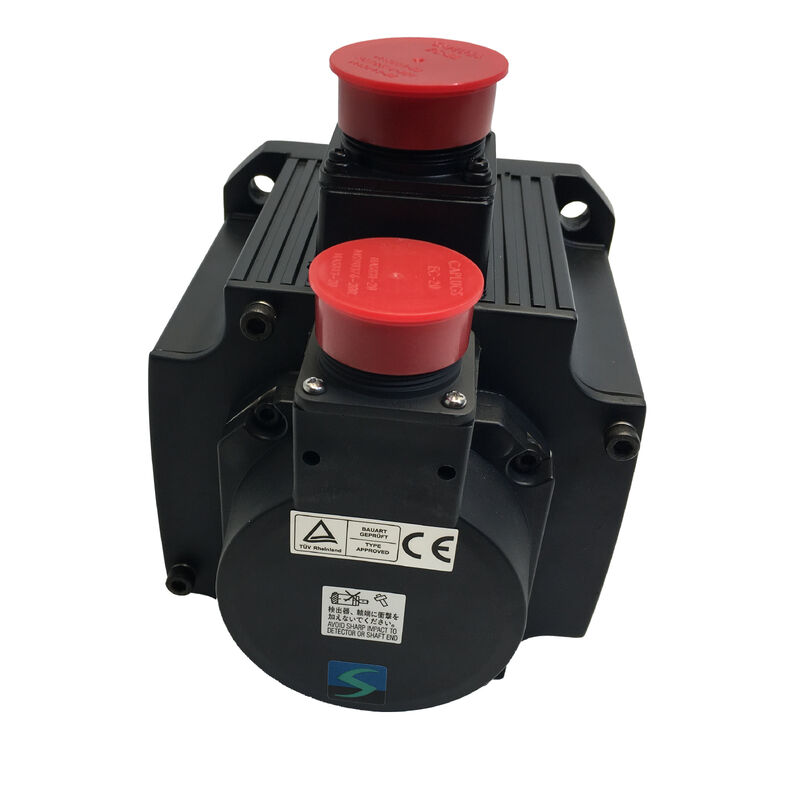

Mitsubishi HC-SFS502K | MELSERVO J2-Super 5 kW Servo Motor — Κλειδωτός Άξονας / 23.9 Nm / 17-Bit Απόλυτος

Αριθμός Εξαρτήματος: HC-SFS502K

Κατασκευαστής: Mitsubishi Electric (Ιαπωνία)

Σειρά: MELSERVO J2-Super — HC-SFS

Ονομαστική Ισχύς: 5 kW

Ονομαστική Ταχύτητα: 2.000 σ.α.λ. (μέγιστο 3.000 σ.α.λ.)

Σχετικά με αυτόν τον κινητήρα

Το HC-SFS502K είναι το μέλος 5 kW της οικογένειας κινητήρων servo μεσαίας αδράνειας 2000 σ.α.λ. της Mitsubishi HC-SFS, που ταιριάζει με τον ενισχυτή MR-J2S-500. Χειρίζεται το βαρύτερο άκρο των βιομηχανικών εφαρμογών servo: άξονες τροφοδοσίας με σφαιρικές βίδες σε κέντρα κατεργασίας, άξονες τάνυσης περιέλιξης, άξονες τροφοδοσίας πρέσας και σφράγισης, και περιστροφικοί πίνακες ευρετηρίασης όπου απαιτούνται 23.9 Nm συνεχούς ροπής και 71.6 Nm μέγιστης.

Ο απόλυτος κωδικοποιητής 17-bit (131.072 ppr) αναφέρει τη θέση πολλαπλών στροφών κατά την ενεργοποίηση χωρίς αρχικοποίηση. Η εφεδρική μπαταρία για τον μετρητή πολλαπλών στροφών βρίσκεται στον ενισχυτή MR-J2S-500 — όχι στον κινητήρα — και είναι αντικαταστάσιμη χωρίς να διαταραχθεί ο κινητήρας ή η σύζευξη.

Κλειδωτός άξονας: Η ροπή μεταδίδεται μέσω του κλειδιού, όχι μέσω δύναμης σύσφιξης τριβής. Αυτό έχει σημασία στα 71.6 Nm μέγιστης — οι συζεύξεις τριβής μπορούν να αναπτύξουν διαλείπουσα ολίσθηση κατά τη διάρκεια των ετών λειτουργίας, παράγοντας ανεπαίσθητη απώλεια επαναληψιμότητας θέσης που είναι δύσκολο να διαγνωστεί. Μια θετική κίνηση με κλειδοθήκη δεν υποβαθμίζεται με τις ώρες λειτουργίας. Εγκατάσταση κόμβου: χρησιμοποιείτε πάντα μια βίδα έλξης στο σπείρωμα του άκρου του άξονα για να τραβήξετε τον κόμβο αξονικά στη θέση του. Ποτέ μην πιέζετε ή χτυπάτε — η φόρτιση κρούσης στο πλαίσιο 176 mm ταξιδεύει απευθείας στον δίσκο του κωδικοποιητή.

Χωρίς φρένο: Η θέση διατηρείται κατά την ενεργοποίηση του servo από τον βρόχο κλειστής θέσης του ενισχυτή. Σωστό για οριζόντιους και ισορροπημένους άξονες. Οι κάθετοι άξονες ή οι άξονες με φορτίο βαρύτητας απαιτούν το HC-SFS502BK (φρένο με ελατήριο, ενεργοποιείται σε απώλεια τροφοδοσίας).

Βασικές Προδιαγραφές

Συμβατοί Ενισχυτές

• MR-J2S-500A — παλμική / αναλογική εντολή, γενικής χρήσης τοποθέτηση
• MR-J2S-500B — δίαυλος οπτικών ινών SSCNET, ελεγκτές κίνησης Mitsubishi A/Q
• MR-J2S-500CP — ενσωματωμένος πίνακας τοποθέτησης 31 σημείων, δεν απαιτείται εξωτερικός ελεγκτής

Το HC-SFS502K απαιτεί MR-J2S (J2-Super). Οι αρχικοί ενισχυτές MR-J2-500 δεν μπορούν να διαβάσουν τον κωδικοποιητή 17-bit. Τα MR-J3 και MR-J4 απαιτούν κιτ προσαρμογέα ανανέωσης.

Συχνές Ερωτήσεις

Ε1: Ποιοι ενισχυτές είναι συμβατοί;

MR-J2S-500A, -500B, ή -500CP. Δεν είναι συμβατό με τον αρχικό MR-J2-500 (μόνο πρωτόκολλο κωδικοποιητή 14-bit), MR-J3, ή MR-J4 χωρίς προσαρμογέα ανανέωσης.

Ε2: HC-SFS502K έναντι HC-SFS502BK — ποια είναι η διαφορά;

Ηλεκτρικά πανομοιότυπα. Το BK προσθέτει ένα φρένο με ελατήριο (κλειδώνει σε απώλεια τροφοδοσίας). Χρησιμοποιήστε το BK σε κάθετους άξονες και μηχανισμούς με φορτίο βαρύτητας. Το 502K είναι σωστό για οριζόντιους άξονες όπου το κλείδωμα servo διατηρεί τη θέση.

Ε3: Μπορεί το HC-SFS502K να αντικαταστήσει ένα HC-SF502K;

Ίδια μηχανική εφαρμογή — φλάντζα, άξονας, κλειδοθήκη. Διαφορετικός κωδικοποιητής: Το HC-SF502K είναι 14-bit (συμβατό με MR-J2 και MR-J2S). το HC-SFS502K είναι 17-bit (μόνο MR-J2S). Εάν το μηχάνημα λειτουργεί με αρχικό MR-J2-500, χρησιμοποιήστε το HC-SF502K. Εάν είναι σε MR-J2S-500, το HC-SFS502K είναι σωστό — επαληθεύστε τις ρυθμίσεις του λόγου ηλεκτρονικής μετάδοσης.

Ε4: Πού βρίσκεται η εφεδρική μπαταρία του κωδικοποιητή;

Μέσα στον ενισχυτή MR-J2S-500 (Mitsubishi A6BAT λιθίου). Αντικαταστήστε κατά τον συναγερμό χαμηλής μπαταρίας. Η πλήρης εκφόρτιση επαναφέρει τον μετρητή πολλαπλών στροφών και απαιτεί κύκλο επιστροφής αναφοράς πριν από την παραγωγή.

Ε5: Καταργήθηκε — ποιες είναι οι επιλογές;

Είναι ευρέως διαθέσιμο απόθεμα μεταχειρισμένων και ανακατασκευασμένων για μηχανήματα που παραμένουν σε J2-Super. Μακροπρόθεσμη αντικατάσταση νέου σχεδιασμού: HG-SR502K (σειρά MR-J4, 5 kW, 2000 σ.α.λ., κλειδωτός άξονας, 22-bit, IP67, απαιτείται MR-J4-500A).
