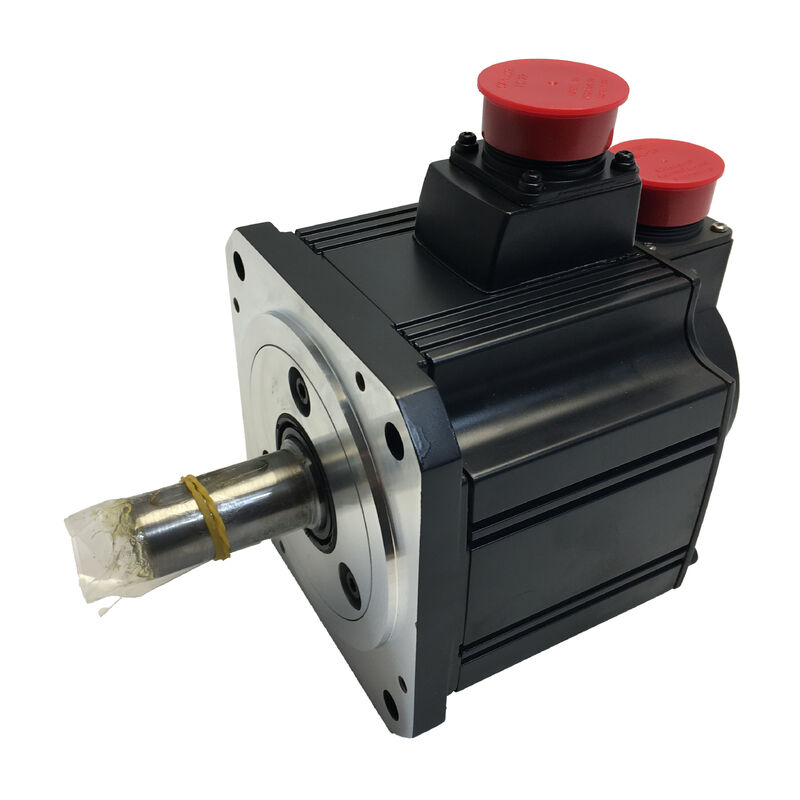

Σερβοκινητήρας AC Mitsubishi HC-SFS102G1H με μειωτήρα

Σειρά MELSERVO-J2S | 1 kW | 2000 RPM Κινητήρας | Μειωτήρας G1H | Έξοδος Φλάντζας | IP65

Όταν η Μείωση Ταχύτητας Είναι Μέρος της Απαίτησης

Δεν απαιτεί κάθε άξονας ελέγχου κίνησης άμεση κίνηση. Οι περιστρεφόμενοι πίνακες που κινούνται αργά, οι αρθρωτές αρθρώσεις ρομπότ, οι μηχανισμοί ευρετηρίασης και οι ακριβείς διατάξεις τροφοδοσίας συχνά χρειάζονται περισσότερη ροπή σε χαμηλότερη ταχύτητα εξόδου από ό,τι μπορεί να προσφέρει ένας απλός σερβοκινητήρας — και χρειάζονται αυτήν τη ροπή να παραδίδεται με σταθερή, προβλέψιμη σύζευξη γραναζιών αντί για εξωτερικό σύστημα μετάδοσης που εισάγει τις δικές του μεταβλητές ευθυγράμμισης.

Το Mitsubishi HC-SFS102G1H ανταποκρίνεται άμεσα σε αυτήν την ανάγκη. Συνδυάζει τον κινητήρα σερβο AC χωρίς ψήκτρες HC-SFS102 με έναν μειωτήρα G1H σχεδιασμένο ειδικά για γενικές βιομηχανικές εφαρμογές μηχανών — παράγοντας μια ολοκληρωμένη μονάδα κινητήρα-μειωτήρα με άξονα εξόδου φλάντζας, κατασκευασμένη για πραγματικά περιβάλλοντα εγκατάστασης και όχι μόνο για συνθήκες δοκιμαστικού πάγκου.

Προδιαγραφές Βασικού Κινητήρα (HC-SFS102)

Ο Μειωτήρας G1H — Τι Προσθέτει και Γιατί Έχει Σημασία

Η ονομασία "G1" στην ονομασία HC-SFS της Mitsubishi αναφέρεται στην παραλλαγή μειωτήρα που έχει σχεδιαστεί για γενικές βιομηχανικές μηχανές. Το "H" υποδηλώνει έξοδο κοίλης φλάντζας — όπου η έξοδος του μειωτήρα παραδίδεται μέσω μιας επίπεδης φλάντζας αντί για έναν προεξέχοντα άξονα, γεγονός που απλοποιεί την τοποθέτηση σε περιστρεφόμενους πίνακες, συγκροτήματα πυργίσκου και φορτία τύπου δίσκου χωρίς να απαιτούνται πρόσθετα εξαρτήματα σύζευξης.

Οι διαθέσιμοι λόγοι μείωσης στην οικογένεια G1H για τη σειρά HC-SFS είναι 1/5, 1/12 και 1/20. Ο λόγος που είναι τοποθετημένος σε μια συγκεκριμένη μονάδα HC-SFS102G1H καθορίζει την ταχύτητα εξόδου και την αναλογική πολλαπλασιασμό της ροπής. Σε λόγο 1/12, για παράδειγμα, η είσοδος του κινητήρα 2000 RPM αποδίδει ταχύτητα εξόδου περίπου 167 RPM, ενώ η διαθέσιμη ροπή εξόδου αυξάνεται αναλογικά με τον λόγο μείωσης (μειωμένες απώλειες απόδοσης). Αυτό ανταλλάσσει την ταχύτητα περιστροφής με τη δύναμη συγκράτησης και την πυκνότητα ροπής που απαιτούν οι συμπαγείς μηχανισμοί με γρανάζια.

Σε σύγκριση με τις παραλλαγές μειωτήρων ακριβείας G5/G7 της Mitsubishi, ο G1H έχει σχεδιαστεί για γενική βιομηχανική χρήση — βελτιστοποιημένος για ανθεκτικότητα, ικανότητα φόρτισης και ευκολία συντήρησης σε ένα ευρύτερο φάσμα συνθηκών εφαρμογής αντί για τις απαιτήσεις εξαιρετικά χαμηλού κενού των οπτικών ή μετρολογικών εξοπλισμών.

Απόλυτος Κωδικοποιητής 17-Bit — Η Βάση του Βρόχου Ανάδρασης

Ό,τι ακολουθεί τον βρόχο ελέγχου εξαρτάται από αυτό που επιστρέφει ο κωδικοποιητής. Με 131.072 παλμούς ανά περιστροφή, ο ενσωματωμένος απόλυτος κωδικοποιητής του HC-SFS102 βρίσκεται πολύ πάνω από τα 16.384 ppr που είναι διαθέσιμα στην τυπική παραλλαγή HC-SF102 — ένα πλεονέκτημα ανάλυσης 8× που ομαλοποιεί την κίνηση χαμηλής ταχύτητας και σφίγγει την ακρίβεια θέσης ολόκληρου του συστήματος με γρανάζια.

Επειδή ο κωδικοποιητής είναι απόλυτος, τα δεδομένα θέσης επιβιώνουν από τις διακοπές ρεύματος άθικτα. Επανεκκινήστε μια μηχανή στη μέση του κύκλου, ανακτήστε από ένα E-stop ή συνεχίστε μετά από μια προγραμματισμένη διακοπή — το σύστημα ελέγχου διαβάζει την τρέχουσα θέση αμέσως κατά την ενεργοποίηση, ανεξάρτητα από το πού κατέληξε ο άξονας εξόδου. Για εφαρμογές που περιλαμβάνουν κάθετους άξονες ή ακριβή ευρετηρίαση, αυτή η δυνατότητα αφαιρεί μια ολόκληρη κατηγορία πιθανών σφαλμάτων από την επιχειρησιακή εικόνα.

Συμβατότητα Ενισχυτή Σέρβο

Το HC-SFS102G1H ελέγχεται μέσω της ίδιας οικογένειας ενισχυτών σέρβο MR-J2S με το τυπικό HC-SFS102. Οι συμβατοί ενισχυτές για την κατηγορία ισχύος 1 kW περιλαμβάνουν:

Ο μειωτήρας συνδέεται μηχανικά με τον σερβοκινητήρα και είναι διαφανής στον ενισχυτή — δεν απαιτείται ειδική διαμόρφωση ενισχυτή για την παραλλαγή G1H. Το καλώδιο του κωδικοποιητή συνδέεται μέσω της τυπικής θύρας CN2 και η καλωδίωση τροφοδοσίας του κινητήρα ακολουθεί την ίδια διάταξη ακροδεκτών U, V, W με την υπόλοιπη οικογένεια MR-J2S.

Εφαρμογή — Πού Ανήκει Αυτή η Μονάδα

Το HC-SFS102G1H εξυπηρετεί καλύτερα όπου η μέτρια ροπή εξόδου, η συμπαγής συσκευασία και η ενσωματωμένη ανάδραση θέσης είναι πιο πολύτιμες από την ακατέργαστη ταχύτητα. Οι τεκμηριωμένοι τομείς εφαρμογής για τη σειρά HC-SFS G1H περιλαμβάνουν:

• Περιστρεφόμενοι πίνακες ευρετηρίασης — όπου η ακριβής γωνιακή τοποθέτηση σε χαμηλές ταχύτητες εξόδου είναι η κύρια απαίτηση
• Άξονες αρθρώσεων ρομπότ — κινήσεις ώμου και αγκώνα σε βιομηχανικά ρομπότ μικρού έως μεσαίου μεγέθους
• Συγκροτήματα πυργίσκου — πυργίσκοι εργαλείων σε κέντρα τόρνου όπου η ακαμψία σε χαμηλή ταχύτητα καθορίζει την ακρίβεια επανάληψης
• Συστήματα μεταφοράς και μεταφοράς — μειωμένες ταχύτητες κίνησης σε ευρετηριακούς μεταφορείς και μεταφορείς τύπου δοκού περπατήματος
• Έλεγχος περιέλιξης και τάσης — σταθερή ρύθμιση τάσης σε μεταβαλλόμενες διαμέτρους καρουλιού
• Μηχανισμοί φόρτωσης και εκφόρτωσης — συμπαγείς μονάδες κίνησης σε εξοπλισμό χειρισμού εξαρτημάτων

IP65 και Στεγανό Λαδιού — Βασικός Εξοπλισμός, Όχι Αναβάθμιση

Τόσο ο βαθμός προστασίας IP65 όσο και το ενσωματωμένο στεγανό λαδιού παρέχονται ως στάνταρ στο HC-SFS102G1H. Αυτός ο συνδυασμός έχει σημασία για έναν κινητήρα με μειωτήρα: η ίδια η μονάδα μειωτήρα λειτουργεί σε λάδι και η διεπαφή μεταξύ του άξονα του κινητήρα και του κιβωτίου ταχυτήτων είναι ακριβώς το σημείο όπου διαφορετικά θα συνέβαινε εισχώρηση υγρού στο σώμα του κινητήρα. Το στεγανό λαδιού κλείνει αυτό το κενό. Το IP65 φροντίζει το υπόλοιπο σώμα του κινητήρα — εμποδίζοντας την έκθεση σε σκόνη και πίδακες νερού από το περιβάλλον εγκατάστασης.

Το χείλος του στεγανού λαδιού απαιτεί το επίπεδο λαδιού του κιβωτίου ταχυτήτων να διατηρείται κάτω από το σημείο επαφής του στεγανού όταν η μονάδα είναι εγκατεστημένη οριζόντια. Το εγχειρίδιο οδηγιών της Mitsubishi καθορίζει περιορισμούς προσανατολισμού εγκατάστασης για τον μειωτήρα G1H για να διασφαλιστεί ότι η διαχείριση λαδιού λειτουργεί όπως προβλέπεται — λεπτομέρειες που αξίζει να επιβεβαιωθούν πριν οριστικοποιηθεί η διάταξη της μηχανής.

Συχνές Ερωτήσεις

Ε1: Τι ροπή εξόδου και ταχύτητα μπορώ να περιμένω από το HC-SFS102G1H;

Η έξοδος εξαρτάται από τον λόγο μείωσης που είναι τοποθετημένος — 1/5, 1/12 ή 1/20. Στην ονομαστική ροπή του κινητήρα 4,78 N·m, ένας λόγος 1/12 αποδίδει περίπου 47–52 N·m στην έξοδο (λαμβάνοντας υπόψη την απόδοση του μειωτήρα), ενώ η ταχύτητα εξόδου μειώνεται σε περίπου 167 RPM στην ονομαστική ταχύτητα του κινητήρα. Επιβεβαιώστε τον συγκεκριμένο λόγο στην πινακίδα της μονάδας σας πριν από τον υπολογισμό της εφαρμογής.

Ε2: Είναι ο G1H ένας μειωτήρας ακριβείας ή ένας τυπικός βιομηχανικός τύπος;

Ο G1H είναι η παραλλαγή γενικού βιομηχανικού μειωτήρα στη σειρά μειωτήρων HC-SFS της Mitsubishi. Δίνει προτεραιότητα στην ανθεκτικότητα και την ικανότητα φόρτισης για γενικές εργασίες αυτοματισμού. Για εφαρμογές που απαιτούν ελάχιστο κενό — μετρολογικός εξοπλισμός, χειρισμός ημιαγωγών ή τοποθέτηση υψηλής ακρίβειας — οι παραλλαγές G5 και G7 είναι οι κατάλληλες επιλογές.

Ε3: Επηρεάζει ο λόγος μείωσης τη διαμόρφωση του ενισχυτή σέρβο;

Ο ίδιος ο ενισχυτής δεν απαιτεί ειδική διαμόρφωση για τον μειωτήρα. Ο κωδικοποιητής εξακολουθεί να διαβάζει τη θέση του άξονα του κινητήρα στα 131.072 ppr. Η κλιμάκωση του βρόχου θέσης για τη μειωμένη ταχύτητα εξόδου χειρίζεται μέσω των παραμέτρων ηλεκτρονικού λόγου μείωσης στον ενισχυτή MR-J2S — συγκεκριμένα οι ρυθμίσεις πολλαπλασιαστή εντολής παλμών — οι οποίες αντισταθμίζουν τη μηχανική μείωση στους υπολογισμούς ελέγχου.

Ε4: Μπορεί το HC-SFS102G1H να τοποθετηθεί σε οποιονδήποτε προσανατολισμό;

Ισχύουν περιορισμοί προσανατολισμού λόγω του λαδιού του μειωτήρα μέσα στο κιβώτιο ταχυτήτων G1H. Ο κινητήρας πρέπει να εγκατασταθεί σε κατεύθυνση που διατηρεί το λάδι του μειωτήρα κάτω από το χείλος του στεγανού λαδιού στον άξονα του κινητήρα. Το εγχειρίδιο οδηγιών του σερβοκινητήρα της Mitsubishi (SH030052) περιλαμβάνει διαγράμματα προσανατολισμού για κάθε τύπο μειωτήρα. Η αγνόηση αυτών μπορεί να οδηγήσει σε μετανάστευση λαδιού στο σώμα του κινητήρα, προκαλώντας υποβάθμιση της μόνωσης και μόλυνση των ρουλεμάν.

Ε5: Είναι το HC-SFS102G1H ακόμα σε παραγωγή και είναι διαθέσιμες εφεδρικές μονάδες;

Ο βασικός κινητήρας HC-SFS102 και η σειρά μειωτήρων G1H ανήκουν στη γενιά MELSERVO-J2S, την οποία η Mitsubishi έχει σταδιακά καταργήσει υπέρ νεότερων πλατφορμών. Ολοκληρωμένες μονάδες G1H είναι διαθέσιμες μέσω πιστοποιημένων προμηθευτών πλεονάζοντος και εξουσιοδοτημένων προμηθευτών ανακατασκευής. Δεδομένης της μεγάλης εγκατεστημένης βάσης συστημάτων J2S που εξακολουθούν να λειτουργούν σε παραγωγικές εγκαταστάσεις παγκοσμίως, η διαθεσιμότητα προμήθειας τόσο για νέα παλιά αποθέματα όσο και για ανακατασκευασμένες μονάδες παραμένει σχετικά σταθερή. Συνιστάται η προμήθεια ενός εφεδρικού για εγκαταστάσεις που λειτουργούν πολλαπλές μηχανές με αυτήν τη διαμόρφωση.
