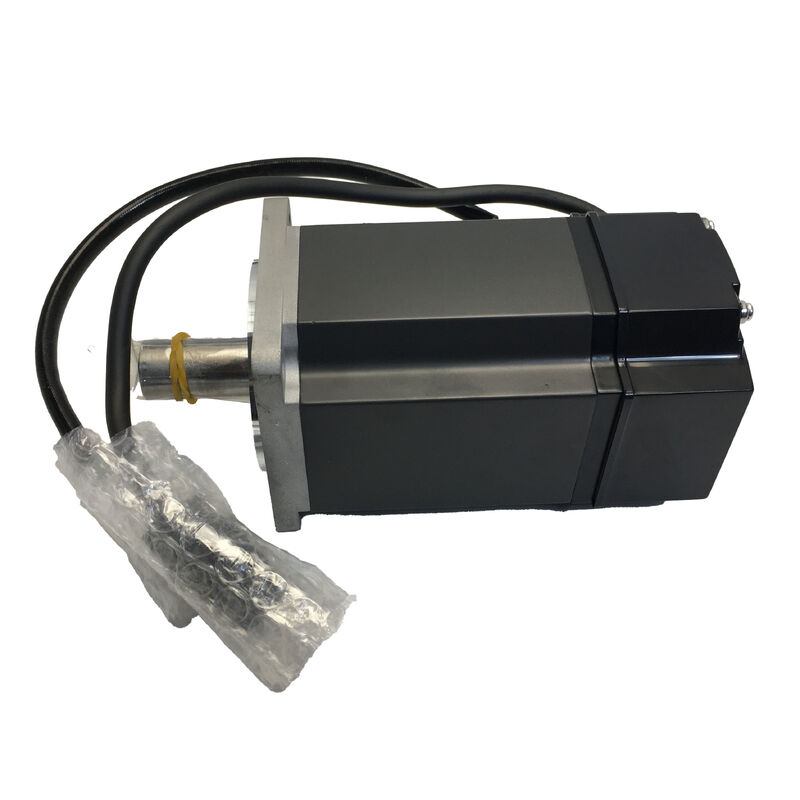

Σερβοκινητήρας Mitsubishi HC-KFE43K

Σειρά MELSERVO HC-KFE | 400W | 3000 RPM | Άξονας με κλειδί | Χαμηλή αδράνεια | Συμβατός με ενισχυτή MR-E

Συμπαγής Ισχύς Όπου ο Χώρος Είναι Περιορισμένος

Δεν χρειάζεται κάθε άξονας μηχανής μεγάλο κινητήρα. Οι συμπαγείς κυψέλες αυτοματισμού, οι σταθμοί pick-and-place, οι βοηθητικοί άξονες τροφοδοσίας και οι μικρού μεγέθους μηχανές CNC απαιτούν συνήθως έναν σερβοκινητήρα που παρέχει αξιόπιστο έλεγχο κλειστού βρόχου σε μια συμπαγή συσκευασία — με διαμόρφωση άξονα που κλειδώνει πραγματικά στη μηχανική μετάδοση αντί να βασίζεται μόνο στην τριβή.

Το Mitsubishi HC-KFE43K καλύπτει αυτήν την ανάγκη. Ως μέρος της σειράς MELSERVO HC-KFE που έχει σχεδιαστεί ειδικά για χρήση με την οικογένεια ενισχυτών γενικής χρήσης MR-E, αυτός ο σερβοκινητήρας χαμηλής αδράνειας 400W διαθέτει έναν τυπικό άξονα με κλειδί — το επίθημα "K" που τον διακρίνει από τον απλό ευθύ άξονα HC-KFE43. Με ονομαστική ταχύτητα 3000 RPM, ονομαστική ροπή 1,3 N·m και αποτύπωμα φλάντζας 60 × 60 mm, προσφέρει ακριβή έλεγχο θέσης και ταχύτητας για τους περιορισμούς χώρου και προϋπολογισμού του γενικού βιομηχανικού αυτοματισμού.

Τεχνικές Προδιαγραφές

Ο Άξονας με Κλειδί: Γιατί Είναι Σημαντικός για Πραγματικά Μηχανικά Φορτία

Ένας απλός λείος άξονας μεταδίδει ροπή μέσω εφαρμογής παρεμβολής, βιδών ρύθμισης ή συνδετήρων σύσφιξης — όλα αυτά βασίζονται στην τριβή και τη δύναμη σύσφιξης. Κάτω από επαναλαμβανόμενα φορτία αντιστροφής, αυτή η σύνδεση μπορεί να χαλαρώσει μετά από χιλιάδες κύκλους, προκαλώντας σχετική περιστροφή άξονα-τροχού, φθορά από τριβή και μετατόπιση θέσης.

Το κλειδί στον άξονα του HC-KFE43K αλλάζει τη διαδρομή της ροπής. Ένα μηχανουργημένο κλειδί κάθεται ανάμεσα στον άξονα και τον τροχό, δημιουργώντας μια άμεση σύνδεση διάτμησης που δεν μπορεί να γλιστρήσει ανεξάρτητα από το πόσες φορές αλλάζει κατεύθυνση ο άξονας. Για κινήσεις με ιμάντα χρονισμού, τροχούς γραναζιών και συνδέσμους σε εφαρμογές με συχνές αλλαγές κατεύθυνσης — άξονες κύκλου μηχανών συσκευασίας, άξονες ευρετηρίασης, εφαρμοστές ετικετών — ο άξονας με κλειδί είναι η μηχανικά κατάλληλη επιλογή.

Σύμφωνα με την τεκμηρίωση MELSERVO της Mitsubishi Electric, οι άξονες με κλειδί είναι στάνταρ σε κινητήρες 200W και 400W της σειράς HC-KFE. Το HC-KFE43K παραδίδεται με το κλειδί περιλαμβανόμενο, έτοιμο για άμεση συναρμολόγηση σε αντίστοιχους τροχούς με κλειδί.

Χαμηλή Αδράνεια στα 400W: Γρήγορη Απόκριση σε Συμπαγή Συσκευασία

Η ροπή αδράνειας του HC-KFE43K — 0,0000460 kg·m² — ταξινομείται ως χαμηλή αδράνεια εντός της σειράς MELSERVO HC. Αυτή η χαμηλή αδράνεια ρότορα μεταφράζεται άμεσα σε ταχύτερη απόκριση ταχύτητας: ο ρότορας επιταχύνει και επιβραδύνει ταχύτερα για μια δεδομένη έξοδο ροπής, μειώνοντας τους χρόνους σταθεροποίησης και επιτρέποντας υψηλότερους ρυθμούς κύκλου σε εφαρμογές τοποθέτησης.

Η αντιστάθμιση της χαμηλής αδράνειας, όπως και σε όλους τους σερβοκινητήρες αυτής της κατηγορίας, είναι η ευαισθησία στην αναντιστοιχία αδράνειας φορτίου. Όταν η ανακλώμενη αδράνεια φορτίου υπερβαίνει σημαντικά την αδράνεια του ρότορα, ο κλειστός βρόχος γίνεται πιο δύσκολος στη σταθεροποίηση χωρίς προσεκτική ρύθμιση. Ο ενισχυτής MR-E της Mitsubishi αντιμετωπίζει αυτό μέσω αυτόματης ρύθμισης σε πραγματικό χρόνο, η οποία εκτιμά την αδράνεια φορτίου συνεχώς κατά τη λειτουργία και προσαρμόζει τα κέρδη ελέγχου ανάλογα — μειώνοντας τον χρόνο εγκατάστασης και βελτιώνοντας τη σταθερότητα σε διάφορες συνθήκες φορτίου.

Η αναλογία 3× μέγιστης ροπής (3,8 N·m έναντι 1,3 N·m ονομαστικής) παρέχει ουσιαστικό περιθώριο για ράμπες επιτάχυνσης και ξαφνικές διαταραχές φορτίου χωρίς να κορέσει την κίνηση.

Σειρά Ενισχυτών MR-E: Γενικής Χρήσης, Απλή Εγκατάσταση

Η σειρά HC-KFE έχει οριστεί ειδικά ως "ειδικός κινητήρας MR-E" — σχεδιασμένος για άμεση χρήση με τη σειρά MR-E της Mitsubishi για ενισχυτές γενικής χρήσης. Αυτή η διάκριση έχει σημασία: το HC-KFE43K δεν είναι εναλλάξιμο με το HC-KFS43K (που συνδυάζεται με ενισχυτές MR-J2S) ή το HC-KFS43 (επίσης MR-J2S), παρόλο που μοιράζονται πανομοιότυπες ηλεκτρικές προδιαγραφές.

Η σειρά ενισχυτών MR-E υποστηρίζει λειτουργίες ελέγχου θέσης, ταχύτητας και ροπής με αναλογικές διεπαφές και διεπαφές παλμικής αλληλουχίας. Η λειτουργία αυτόματης ρύθμισης σε πραγματικό χρόνο, η δυνατότητα εναλλαγής κέρδους και η απλή δομή παραμέτρων την καθιστούν κατάλληλη για αυτοματισμό μονής άξονα ή μη δικτυωτό, όπου η επένδυση σε μια πλήρη πλατφόρμα J2S ή J3 δεν δικαιολογείται. Ο MR-E-40A (γενικής χρήσης, διεπαφή παλμού/αναλογική) είναι ο τυπικός ενισχυτής που συνδυάζεται με το HC-KFE43K στην κατηγορία 400W.

Πού Προδιαγράφεται Αυτός ο Κινητήρας

Το HC-KFE43K 400W είναι μια πρακτική επιλογή σε όλο το φάσμα των γενικών βιομηχανικών εφαρμογών όπου εκτιμάται η απλότητα και η οικονομία του ενισχυτή MR-E:

• Εξοπλισμός συσκευασίας και επισήμανσης — άξονες κίνησης εφαρμοστών ετικετών, έλεγχος τροφοδοσίας φιλμ, μηχανισμοί χρονισμού σφράγισης
• Μηχανήματα επεξεργασίας τροφίμων και ποτών — τοποθέτηση μεταφορέων, άξονες ελέγχου μερίδας, έλεγχος άξονα δοσομέτρησης
• Γραμμές εκτύπωσης και μετατροπής — βοηθητικοί άξονες τάσης ιστού, έλεγχος κυλίνδρων πρέσας
• Βοηθητικοί άξονες CNC γενικής χρήσης — εναλλάκτες εργαλείων, περιστρεφόμενοι πίνακες, βοηθητική τοποθέτηση
• Εξοπλισμός συναρμολόγησης και δοκιμών — εργασίες ακριβούς τοποθέτησης χαμηλού ρυθμού κύκλου
• Μηχανές περιέλιξης υφασμάτων και καλωδίων — άξονες διαδρομής και τροφοδοσίας που απαιτούν επαναλαμβανόμενη τοποθέτηση

Βαθμολογία IP55 και Εξαίρεση Άξονα

Το σώμα του HC-KFE43K φέρει βαθμολογία IP55 — προστασία από την εισχώρηση σκόνης και τους πίδακες νερού από οποιαδήποτε κατεύθυνση υπό κανονικές συνθήκες. Ωστόσο, η τεκμηρίωση της Mitsubishi Electric σημειώνει ρητά ότι το τμήμα που διαπερνά ο άξονας και το άκρο του συνδέσμου ΔΕΝ είναι βαθμολογημένα IP55. Σε εφαρμογές με άμεση έκθεση σε ψυκτικό υγρό, πιτσιλιές από κάτω ή κίνδυνο βύθισης στην περιοχή διείσδυσης του άξονα, θα πρέπει να εξεταστούν πρόσθετα μέτρα στεγανοποίησης ή μια παραλλαγή με στεγανοποιητικό δακτύλιο λαδιού. Για τα περισσότερα εσωτερικά περιβάλλοντα αυτοματισμού, αυτή η επιφύλαξη δεν έχει πρακτική συνέπεια, αλλά αξίζει να επιβεβαιωθεί για μηχανές με υγρές ζώνες ή ζώνες πλύσης κοντά στη βάση του κινητήρα.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ HC-KFE43K και HC-KFS43K;

Και οι δύο κινητήρες μοιράζονται πανομοιότυπες ηλεκτρικές προδιαγραφές — 400W, 3000 RPM, 1,3 N·m ονομαστική ροπή, 17-bit απόλυτος κωδικοποιητής, άξονας με κλειδί. Η κρίσιμη διαφορά είναι ο συμβατός ενισχυτής: το HC-KFE43K είναι σχεδιασμένο για ενισχυτές σειράς MR-E, ενώ το HC-KFS43K είναι σχεδιασμένο για ενισχυτές σειράς MR-J2S. Οι δύο οικογένειες κινητήρων δεν είναι εναλλάξιμες με τους ενισχυτές της άλλης. Η χρήση κινητήρα HC-KFE με ενισχυτή MR-J2S, ή αντίστροφα, δεν υποστηρίζεται από τη Mitsubishi.

Ε2: Απαιτεί το HC-KFE43K κύκλο ομογενοποίησης μετά την ενεργοποίηση;

Όχι. Ο ενσωματωμένος απόλυτος κωδικοποιητής διατηρεί τα δεδομένα θέσης ανεξάρτητα από την τροφοδοσία. Όταν το σύστημα ενεργοποιείται, η τρέχουσα θέση του άξονα του κινητήρα διαβάζεται αμέσως από τον ενισχυτή MR-E χωρίς καμία κίνηση επιστροφής αναφοράς. Αυτό εξαλείφει τον χρόνο ομογενοποίησης κατά την εκκίνηση και διασφαλίζει ότι η μηχανή είναι έτοιμη να συνεχίσει τη λειτουργία από την ακριβή θέση στην οποία βρισκόταν όταν αφαιρέθηκε η τροφοδοσία.

Ε3: Υπάρχει διαθέσιμη έκδοση με φρένο του HC-KFE43K;

Ναι. Το HC-KFE43BK προσδιορίζει τον ίδιο κινητήρα με ενσωματωμένο ηλεκτρομαγνητικό φρένο συγκράτησης και άξονα με κλειδί. Το φρένο είναι ασφαλές σε περίπτωση βλάβης (εμπλοκή ελατηρίου, απελευθέρωση με 24 VDC) και χρησιμοποιείται σε κάθετους άξονες ή σε εφαρμογές όπου το φορτίο πρέπει να συγκρατείται στη θέση του όταν η κίνηση είναι απενεργοποιημένη. Η παραλλαγή BK έχει υψηλότερη ροπή αδράνειας και μεγαλύτερο βάρος λόγω της πρόσθετης διάταξης φρένου.

Ε4: Ποια είναι η προτεινόμενη αναλογία αδράνειας για αυτόν τον κινητήρα;

Η Mitsubishi συνιστά τη διατήρηση της αναλογίας ροπής αδράνειας φορτίου προς ροπή αδράνειας κινητήρα στο 30 φορές ή λιγότερο για τυπικές εφαρμογές MR-E, αν και αυτό μπορεί να επεκταθεί με προσεκτική ρύθμιση. Η αδράνεια ρότορα του HC-KFE43K των 0,0000460 kg·m² σημαίνει ότι ένα φορτίο αδράνειας έως 0,00138 kg·m² παραμένει εντός αυτής της οδηγίας. Για φορτία που υπερβαίνουν αυτό, η αυτόματη ρύθμιση του MR-E θα προσπαθήσει να αντισταθμίσει, αλλά το εύρος ζώνης απόκρισης και ο χρόνος σταθεροποίησης θα υποβαθμιστούν. Εάν η αδράνεια φορτίου είναι σημαντικά υψηλότερη, ένα στάδιο μηχανικής μείωσης για τη βελτίωση της αναλογίας αδράνειας είναι γενικά πιο αποτελεσματικό από τις επιθετικές προσαρμογές κέρδους.

Ε5: Είναι το HC-KFE43K ακόμα σε παραγωγή και πόσο διαθέσιμο είναι;

Η σειρά HC-KFE ανήκει στη γενιά MR-E, την οποία η Mitsubishi έχει σταδιακά καταργήσει υπέρ νεότερων πλατφορμών. Ο κινητήρας βρίσκεται πλέον σε κατάσταση ανταλλακτικών. Ωστόσο, η εγκατεστημένη βάση MR-E παραμένει μεγάλη παγκοσμίως, και τόσο μονάδες νέας παλαιάς αποθήκης όσο και πιστοποιημένες ανακατασκευασμένες μονάδες HC-KFE43K συνεχίζουν να κυκλοφορούν στην αγορά μεταχειρισμένου βιομηχανικού αυτοματισμού. Για εγκαταστάσεις που διατηρούν μηχανές βασισμένες σε MR-E, η εύρεση μονάδων αντικατάστασης είναι γενικά απλή μέσω εξειδικευμένων προμηθευτών ανταλλακτικών Mitsubishi.
